▼ 水中集魚灯 その１
- ジャンル:日記/一般
- (集魚灯)
水中に沈める集魚灯が出来ないか？
と、メッセージが来た。
話を聞くと、どうも、漁業権を持っているらしい。
明るければ、明るいほど良いと言う話だった。
ボートで使うので、水中１ｍまで沈める？
つい、悪い癖で、一つ返事で受けてしまった！（滝汗）
ＨＩＤで作ったが、余り明るく無いと言う話を聞く。
昔、テレビで見た、青い光で漁をしていた映像が頭に浮かぶ。
ああ、アレを作れば良いんだなと思った。
この真ん中のブルーＬＥＤが自分がテストした中で一番、よさそうだったが、調べる内に１０ＷでロイヤルブルーＬＥＤが入手できる事が判明した。
ブルー系ＬＥＤは、スペックは控え目だが、その威力は凄いものがある。
依頼者の希望で、白色ＬＥＤも積んで欲しいと言う。
コレの色温度も以前、ベイトが集まった暖白色の３０００Ｋ～３２００Ｋを注文する事にする。
※６５００ｋ以上のクールホワイト系を使うと逆にベイトを散らす事も考えられる。
今回、２色のＬＥＤとバッテリーの兼ね合いがあるので、照度コントローラーを入れるか、それとも定電流ドライバーで行くのか、悩み所だ・・・。
今回の電源は車のバッテリーなので、電池も重量の制限もない。（後で電源が不足しそうな事が判明したんだが、まあ、後の話って事で・・・）
１０Ｗ ＬＥＤを９個、搭載する事にする。
ロイヤルブルーＬＥＤは４００ルーメン×５個
暖色系ホワイトＬＥＤは９００ルーメン×４個
（車用と同等な明るさ、かな？）
それだと、合計 ５６００ルーメンとなる。
でも、そんな普通では、面白くないか？
もっと、搭載するか？？？
でも、凄い光を作るには、発熱も凄い事になってしまう！
もし、船の上で点灯したら、発熱でヤバイ事になる。
それで、デカイ金属で熱を外に伝えようと考えた。
まず、図面（イメージイラスト）を書いて見た。
ネスカフェの大瓶に金属パーツで電球のベースを作り、それにＬＥＤを並べる。
部品を集める段階で電気コードの問題が浮上した。
４本線が入手できないのだ！
仕方ないから、この破れた所の下に見える緑色の延長コードを中古で入手した。アース付の３本線コードは凄く高い！妥協したが、出費が痛い。
次に金属部分の素材を引っ張り出して長考・・・、

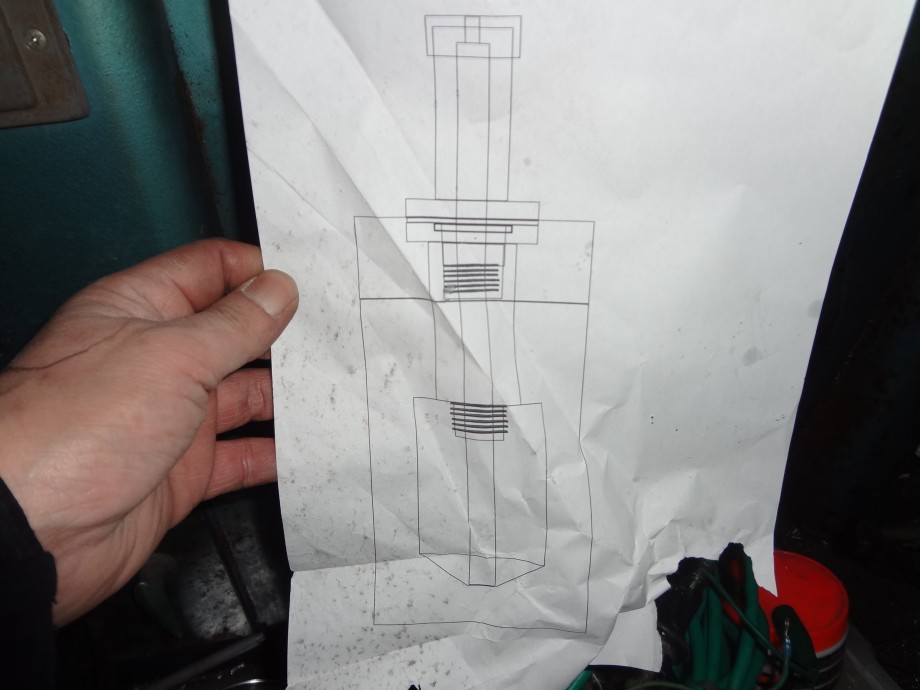

図面を変更する。
海中に熱を逃がす部分に真鍮を使う事にする。
（単純にジュラルミンが不足って話もある(笑)）
残念ながら、どちらも錆びる。(汗)
これが電球部分のベースとなる。

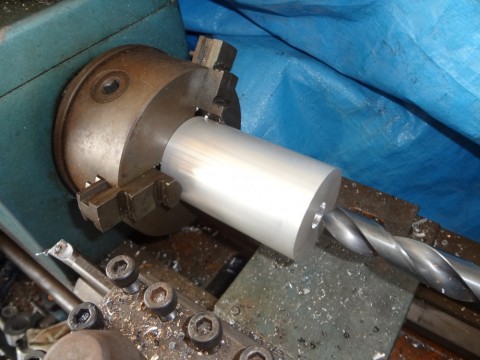

φ６０のジュラルミンだ。これに部品を連結して行く。
内径を仕上げて、
ネジを切った。こんな特殊なタップなど普通は無いのでネジ切りバイトで切る。

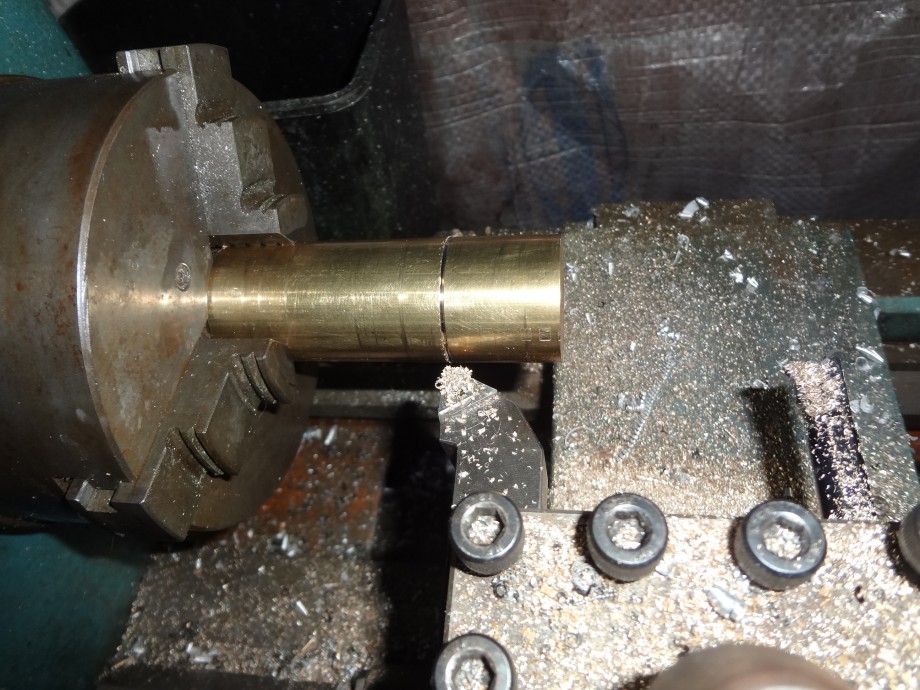

これは真鍮の丸棒、それを加工して、

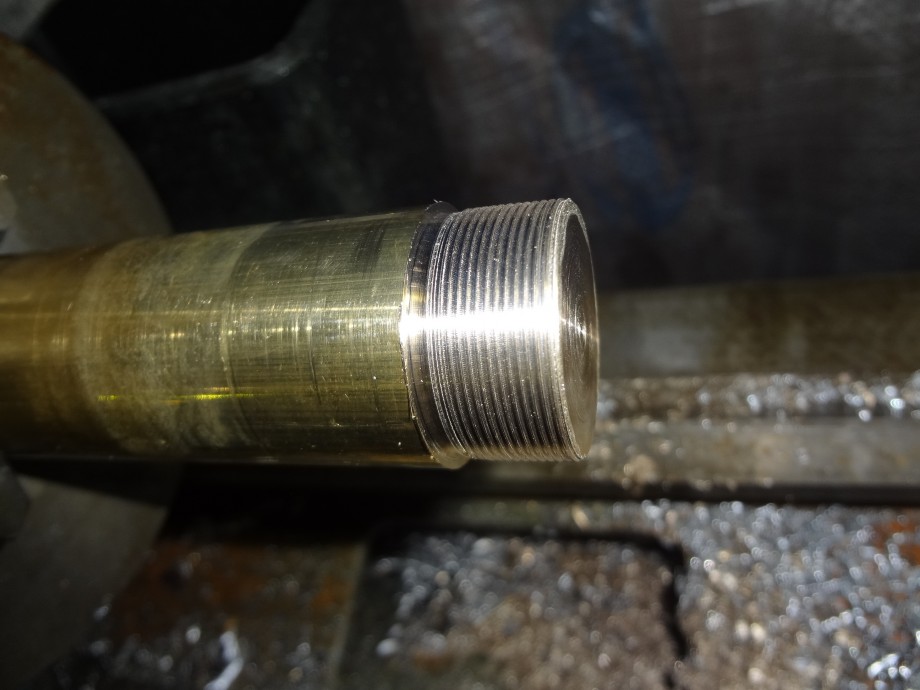

ネジを切る！

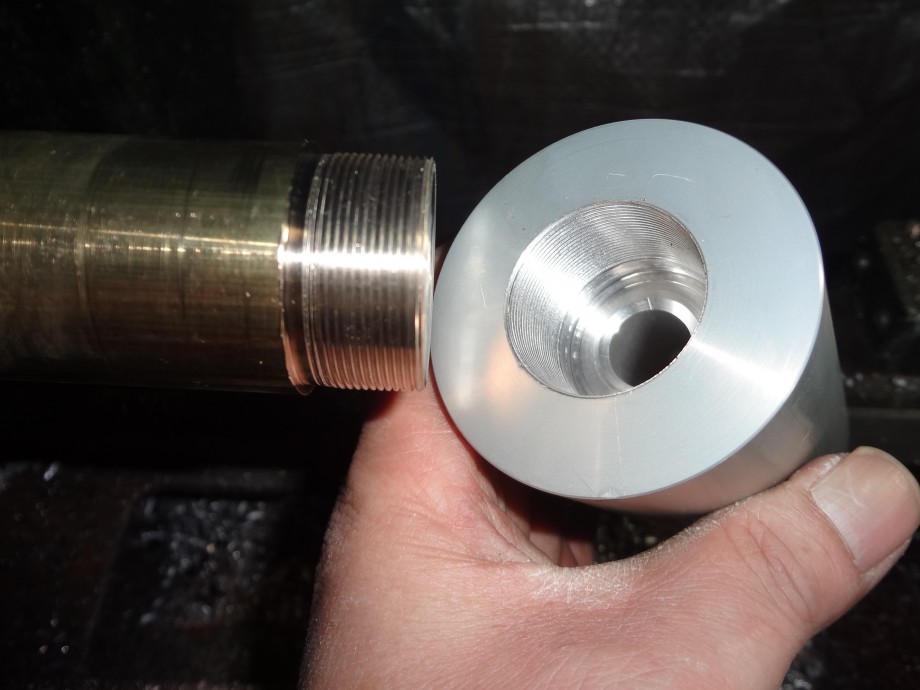

見えないが、オスとメスのネジ。

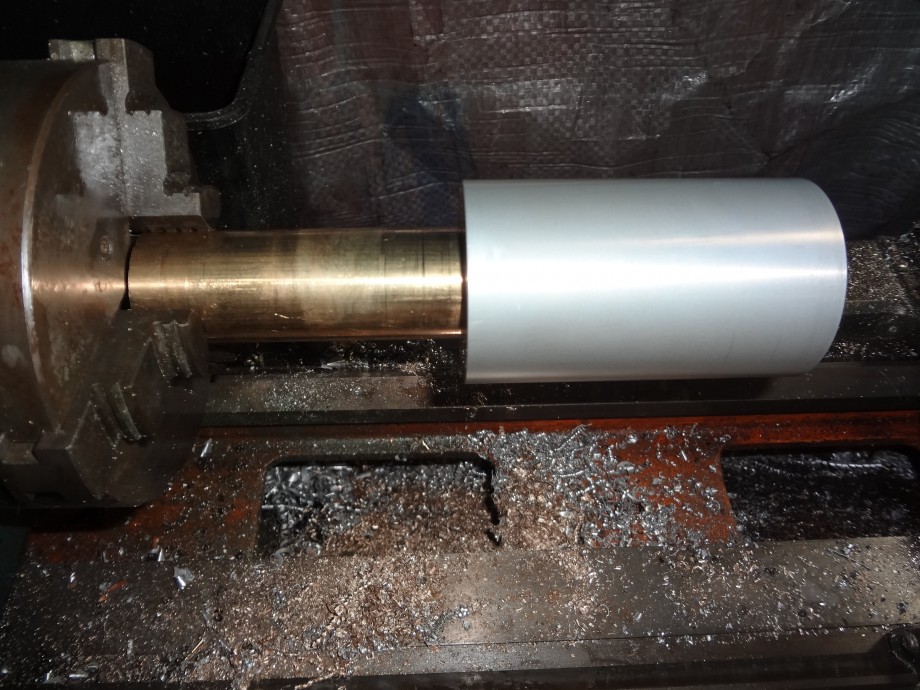

これを締め付けると、下の状態となる。
このように瓶の中に吊り下げる事になる。
細かいデザインは、後回し。
照明用ＬＥＤが届いてから、考える事にする。
工事現場で使われるヤツの小さいＬＥＤだ。
次に、真鍮の逆側を加工する。

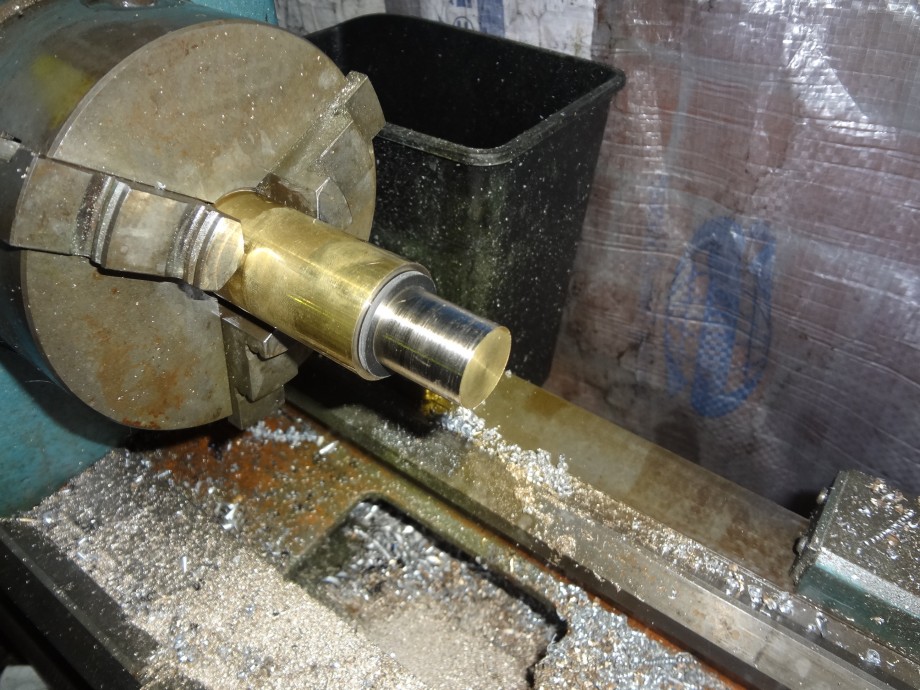

この状態から、
この削った部分が瓶から出る。写真では、Ｏリングが仮付けされている。
ミゾを入れる。
ネジを切る。

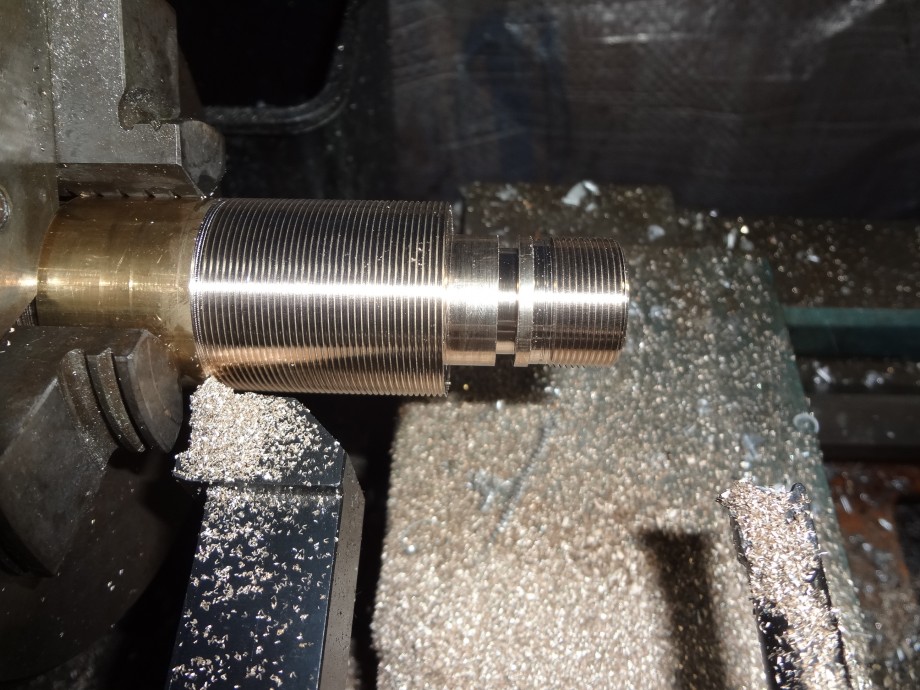

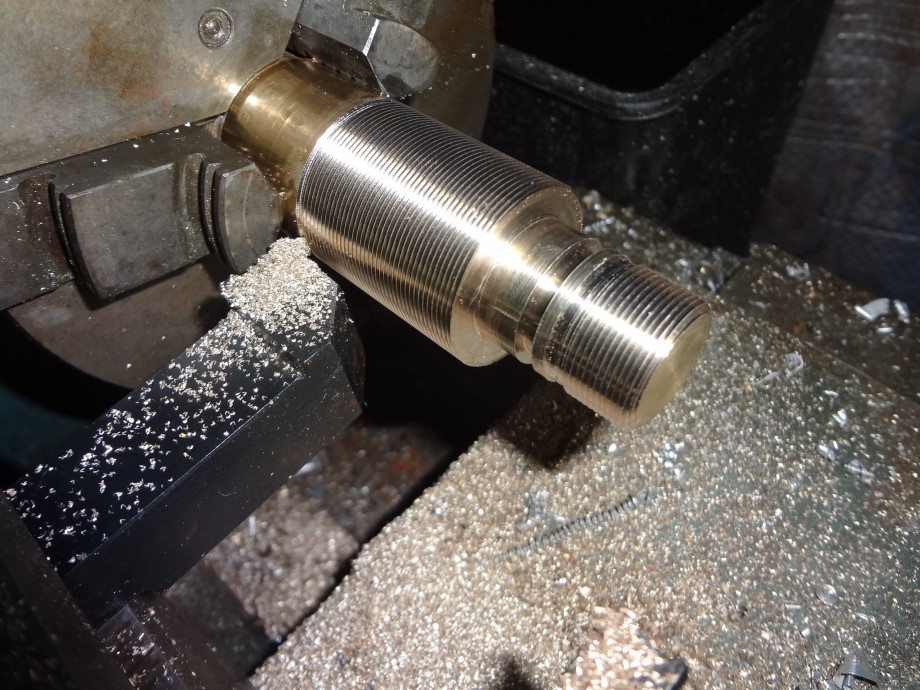

更にネジを切る。
どうだろう、部品らしくなって来たでしょ？(笑)
そして、中心に貫通穴を開けるんだが、普通、こんなに長い穴は、開ける事が出来ない。
小さなドリルが無い事に気が付いた・・・、
どうしようか？？？（滝汗）
と、メッセージが来た。
話を聞くと、どうも、漁業権を持っているらしい。
明るければ、明るいほど良いと言う話だった。
ボートで使うので、水中１ｍまで沈める？
つい、悪い癖で、一つ返事で受けてしまった！（滝汗）
ＨＩＤで作ったが、余り明るく無いと言う話を聞く。
昔、テレビで見た、青い光で漁をしていた映像が頭に浮かぶ。
ああ、アレを作れば良いんだなと思った。
この真ん中のブルーＬＥＤが自分がテストした中で一番、よさそうだったが、調べる内に１０ＷでロイヤルブルーＬＥＤが入手できる事が判明した。
ブルー系ＬＥＤは、スペックは控え目だが、その威力は凄いものがある。
依頼者の希望で、白色ＬＥＤも積んで欲しいと言う。
コレの色温度も以前、ベイトが集まった暖白色の３０００Ｋ～３２００Ｋを注文する事にする。
※６５００ｋ以上のクールホワイト系を使うと逆にベイトを散らす事も考えられる。
今回、２色のＬＥＤとバッテリーの兼ね合いがあるので、照度コントローラーを入れるか、それとも定電流ドライバーで行くのか、悩み所だ・・・。
今回の電源は車のバッテリーなので、電池も重量の制限もない。（後で電源が不足しそうな事が判明したんだが、まあ、後の話って事で・・・）
１０Ｗ ＬＥＤを９個、搭載する事にする。
ロイヤルブルーＬＥＤは４００ルーメン×５個
暖色系ホワイトＬＥＤは９００ルーメン×４個
（車用と同等な明るさ、かな？）
それだと、合計 ５６００ルーメンとなる。
でも、そんな普通では、面白くないか？
もっと、搭載するか？？？
でも、凄い光を作るには、発熱も凄い事になってしまう！
もし、船の上で点灯したら、発熱でヤバイ事になる。
それで、デカイ金属で熱を外に伝えようと考えた。
まず、図面（イメージイラスト）を書いて見た。
ネスカフェの大瓶に金属パーツで電球のベースを作り、それにＬＥＤを並べる。
部品を集める段階で電気コードの問題が浮上した。
４本線が入手できないのだ！
仕方ないから、この破れた所の下に見える緑色の延長コードを中古で入手した。アース付の３本線コードは凄く高い！妥協したが、出費が痛い。
次に金属部分の素材を引っ張り出して長考・・・、
図面を変更する。
海中に熱を逃がす部分に真鍮を使う事にする。
（単純にジュラルミンが不足って話もある(笑)）
残念ながら、どちらも錆びる。(汗)
これが電球部分のベースとなる。
φ６０のジュラルミンだ。これに部品を連結して行く。
内径を仕上げて、
ネジを切った。こんな特殊なタップなど普通は無いのでネジ切りバイトで切る。
これは真鍮の丸棒、それを加工して、
ネジを切る！
見えないが、オスとメスのネジ。
これを締め付けると、下の状態となる。
このように瓶の中に吊り下げる事になる。
細かいデザインは、後回し。
照明用ＬＥＤが届いてから、考える事にする。
工事現場で使われるヤツの小さいＬＥＤだ。
次に、真鍮の逆側を加工する。
この状態から、
この削った部分が瓶から出る。写真では、Ｏリングが仮付けされている。
ミゾを入れる。
ネジを切る。
更にネジを切る。
どうだろう、部品らしくなって来たでしょ？(笑)
そして、中心に貫通穴を開けるんだが、普通、こんなに長い穴は、開ける事が出来ない。
小さなドリルが無い事に気が付いた・・・、
どうしようか？？？（滝汗）
