▼ ｽﾞｰﾑ2500へバージョンＵＰ
いやいや、世の中、凄い人も居ますネ、
ｽﾞｰﾑ1000Ｔのユーザーさんなんですが、自分で修理だけでは無く、破損した基板部品を作っちゃったんです。
ここまでやられたら、引き受けない訳にはいかない。

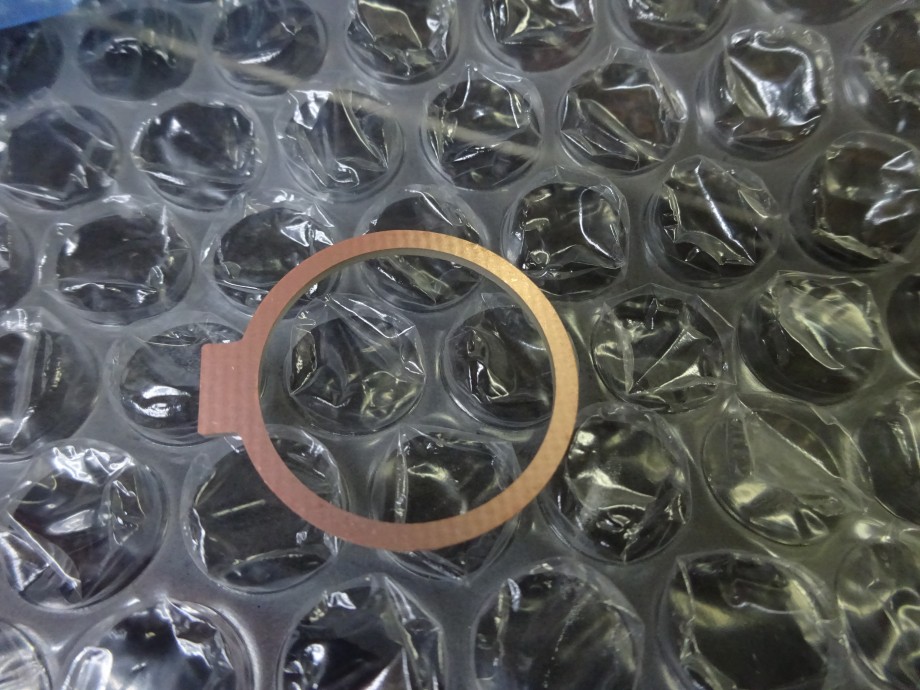

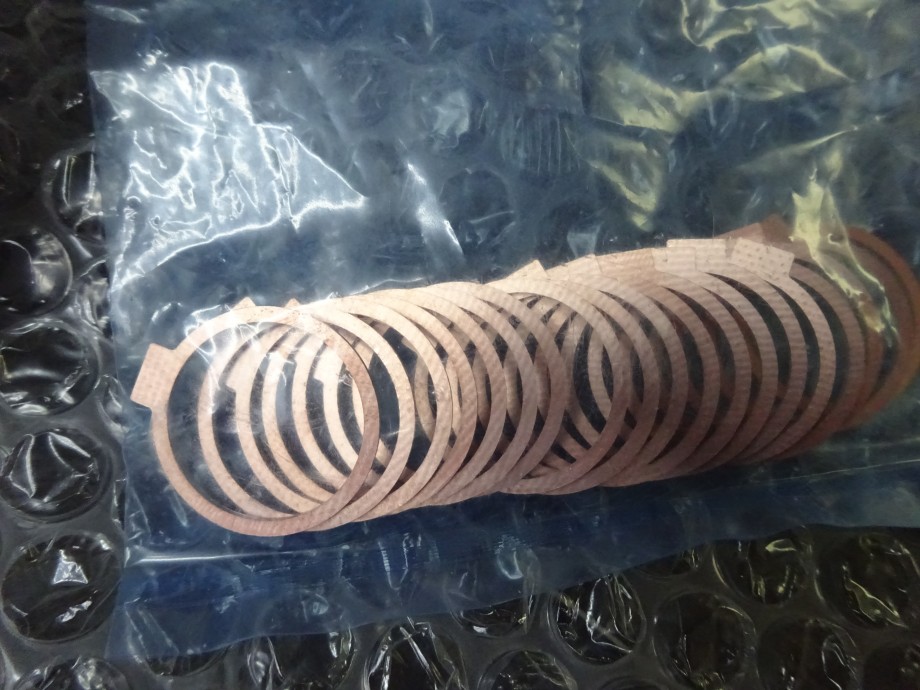

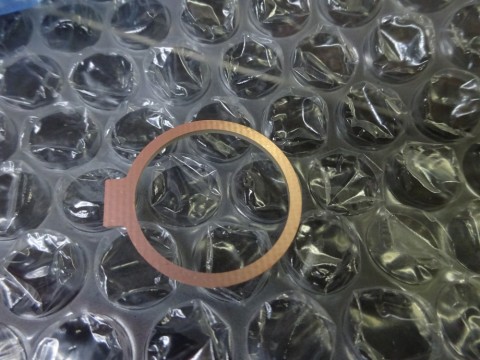

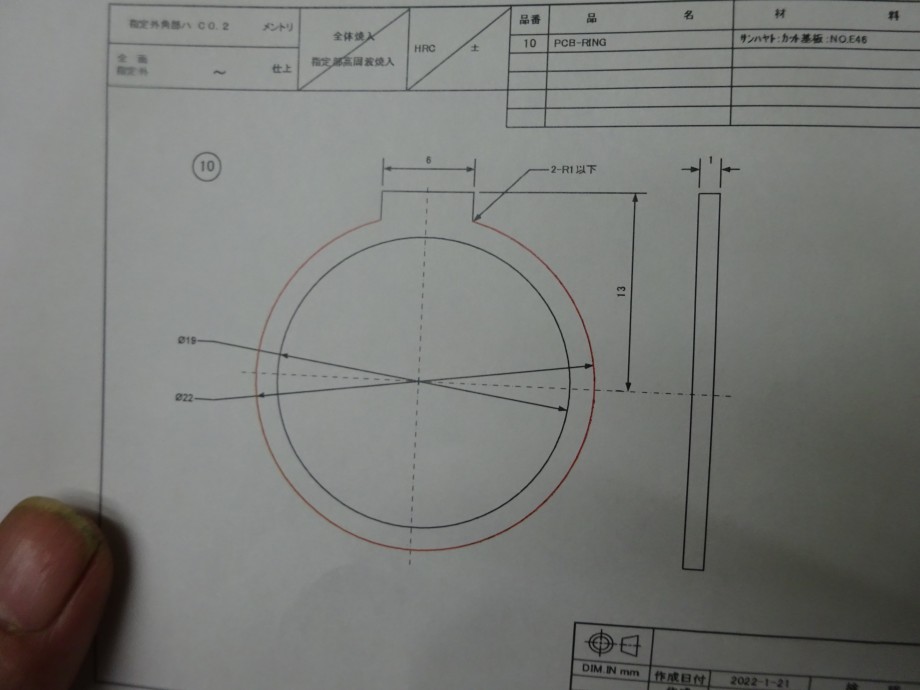

それで、送られて来たのがコレ、図面も添付されていました。
ヘッドライト本体とこの部品を受け取り、ｽﾞｰﾑ2500へ改造する訳です。

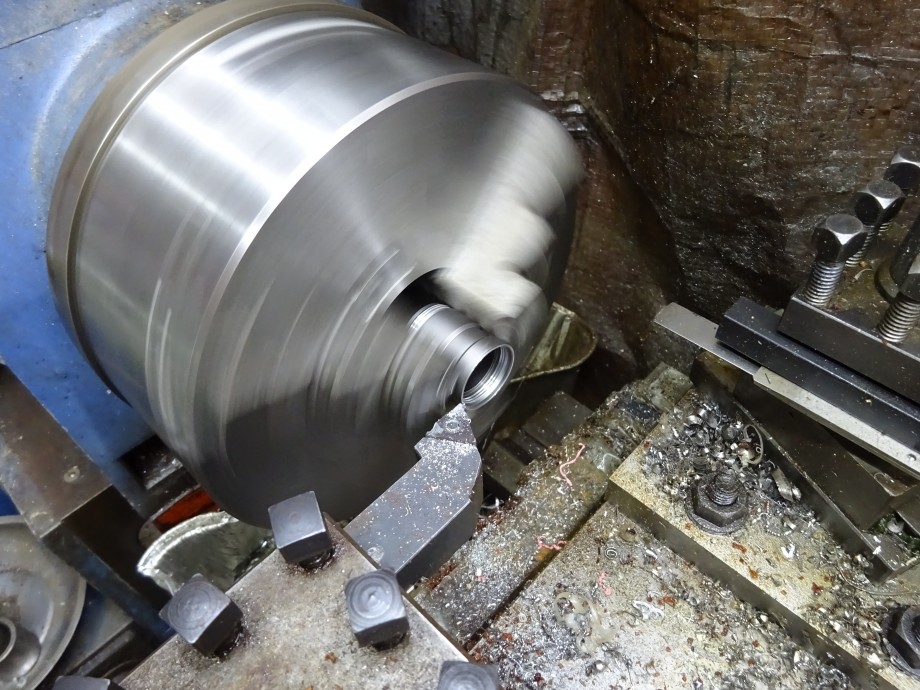

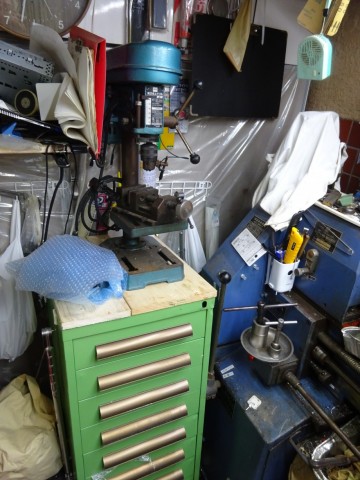

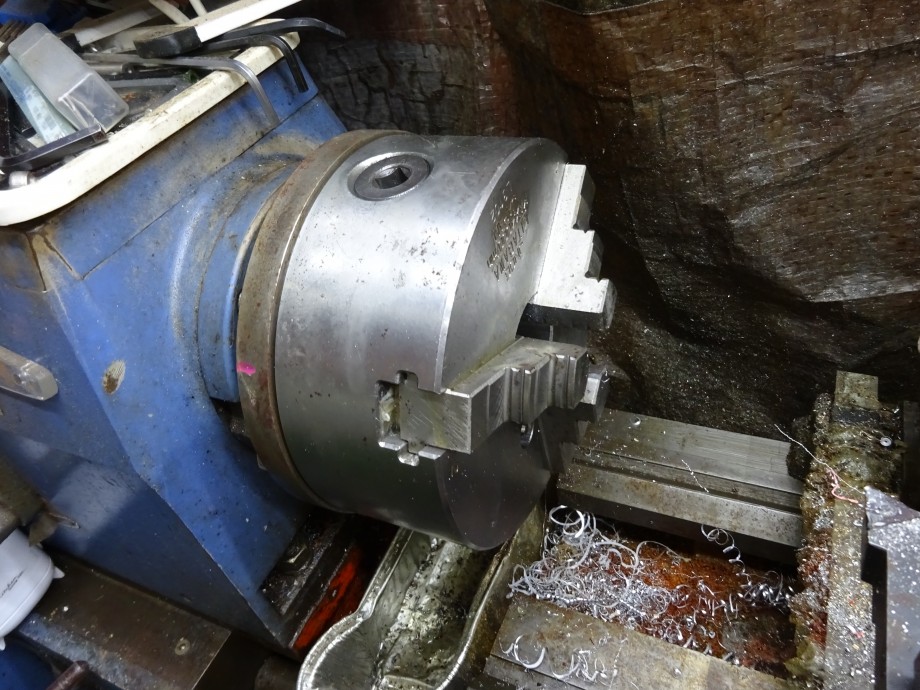

その前に、旋盤の三つ爪チャックを極めて使用の少ない物と交換しました。
凄く状態の良いチャックが入手できたんです。

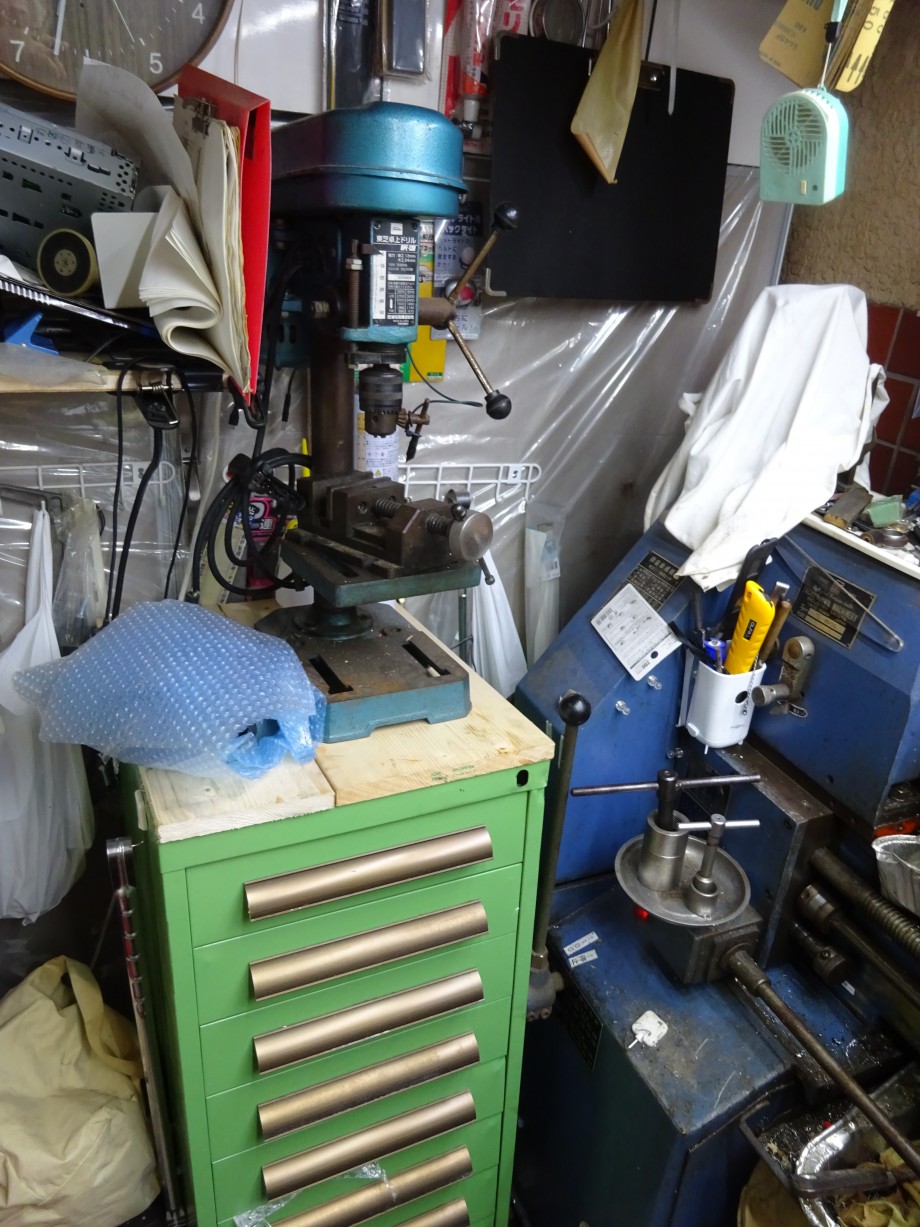

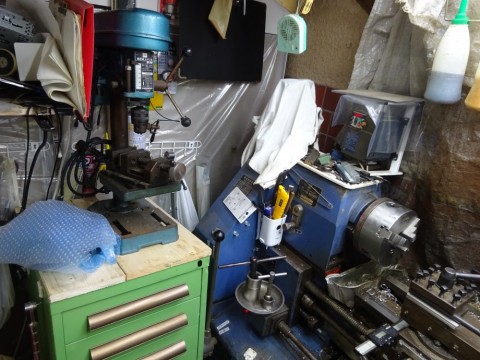

そしてキャビネットも追加。

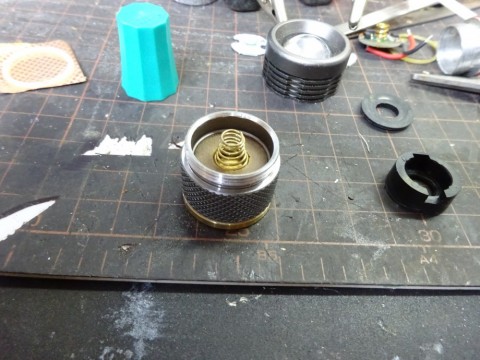

送られてきた本体は随分前の物のようで、最新仕様に加工中。
スイッチガードを追加してスイッチも耐熱仕様にする。

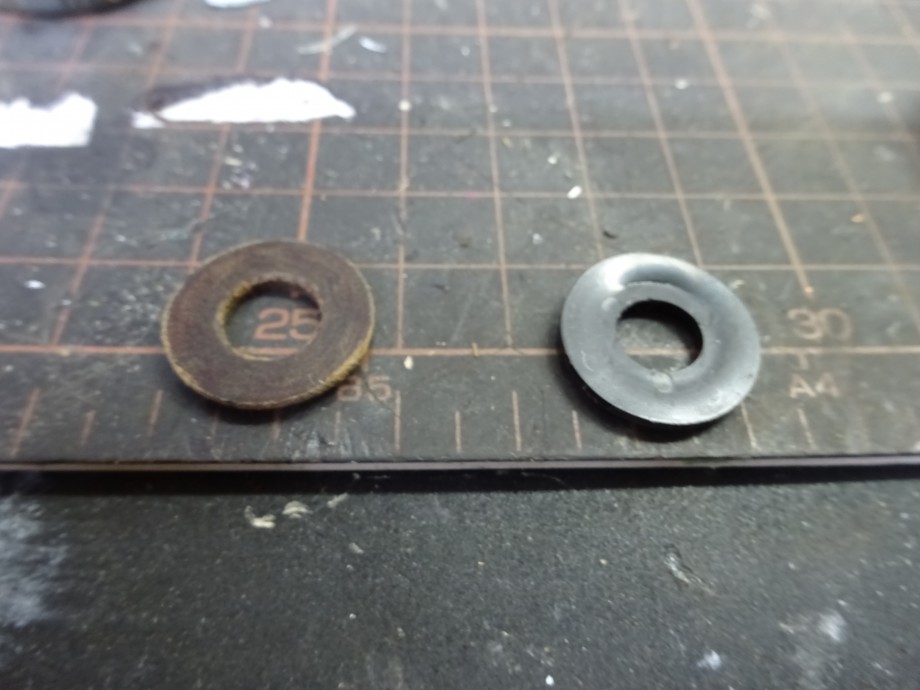

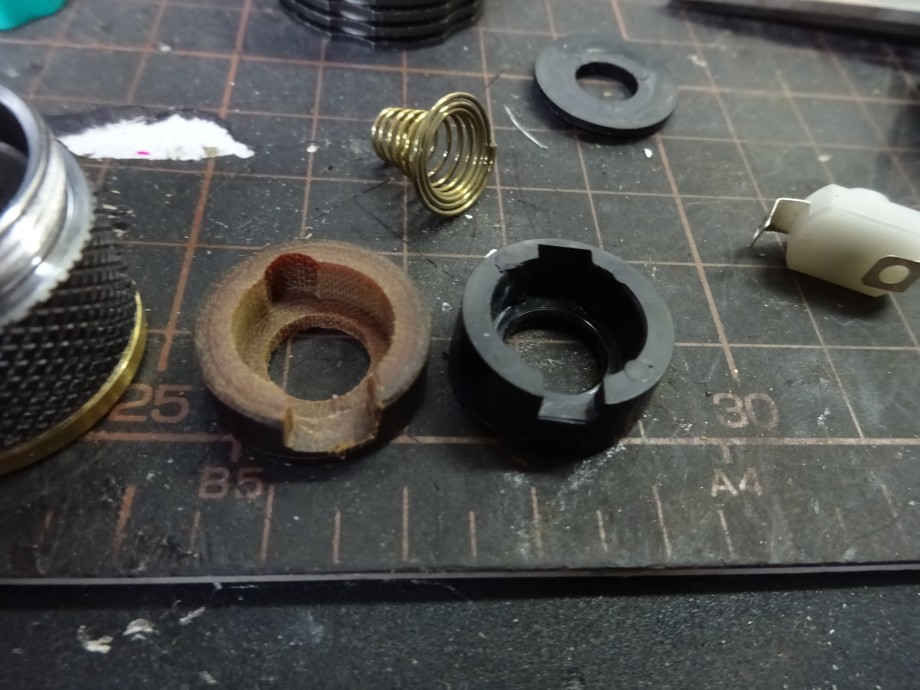

左が耐熱樹脂で削り出した物で右が標準品。（熱で変形してる）

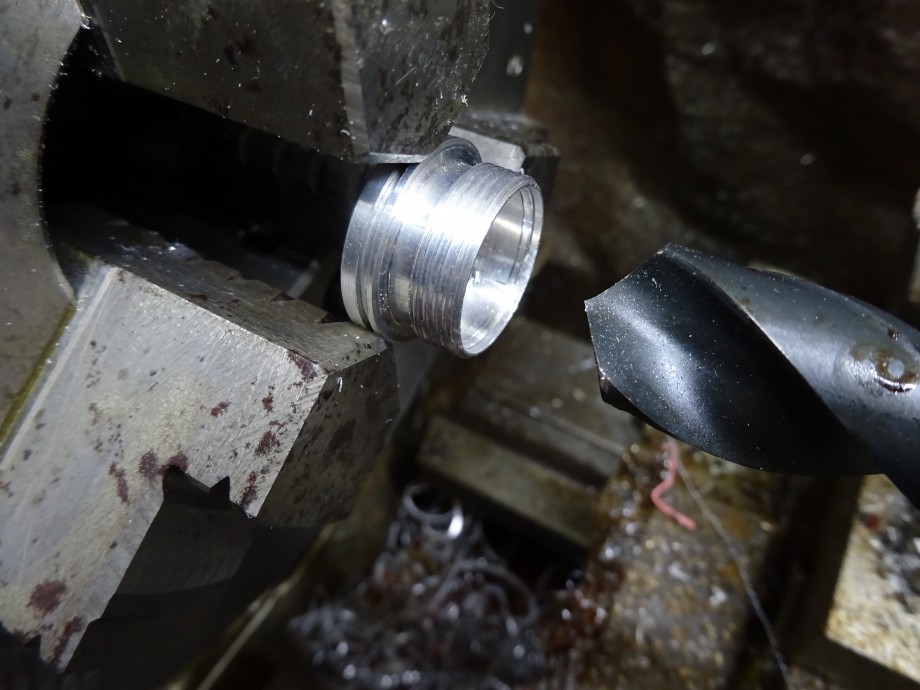

この部品も削り出した物と交換。
当然、スイッチ自体も新品へ交換。

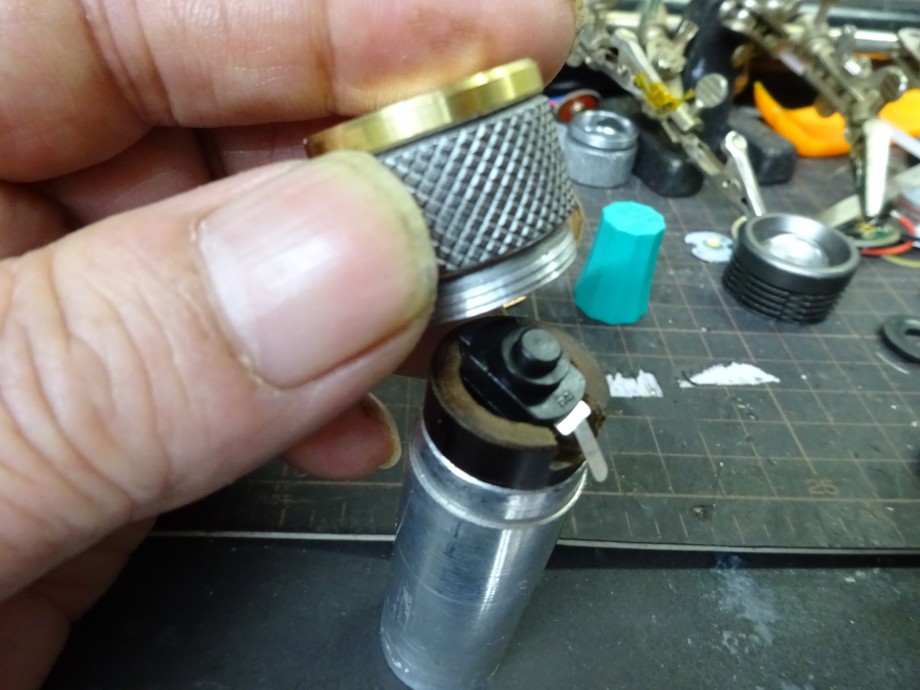

このように組み込み、
スイッチ完成。オーナーが見れば判ると思うが、2か所加工してある。

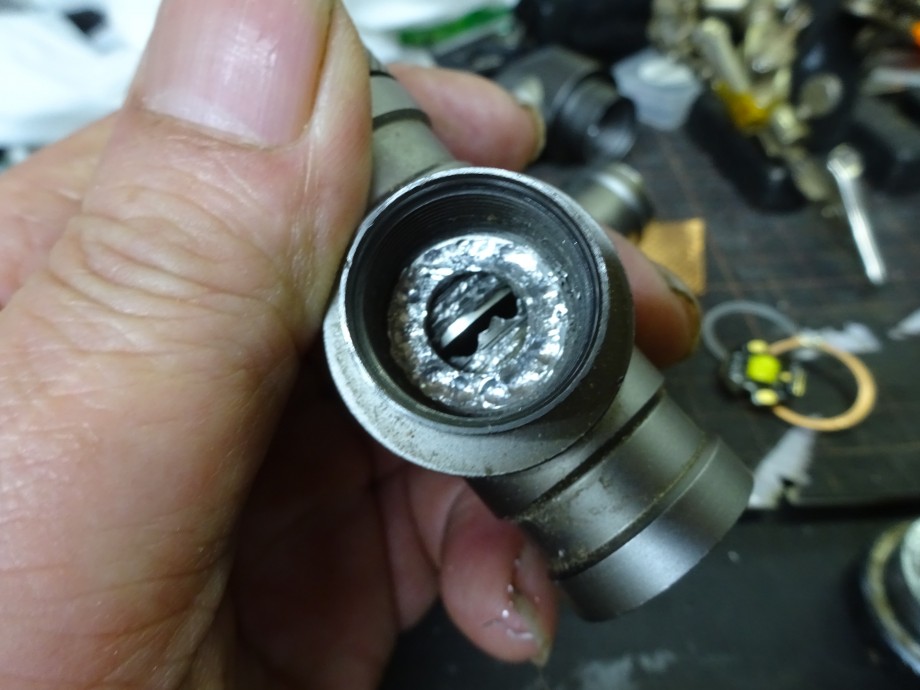

この加工している所とスイッチが導通する。

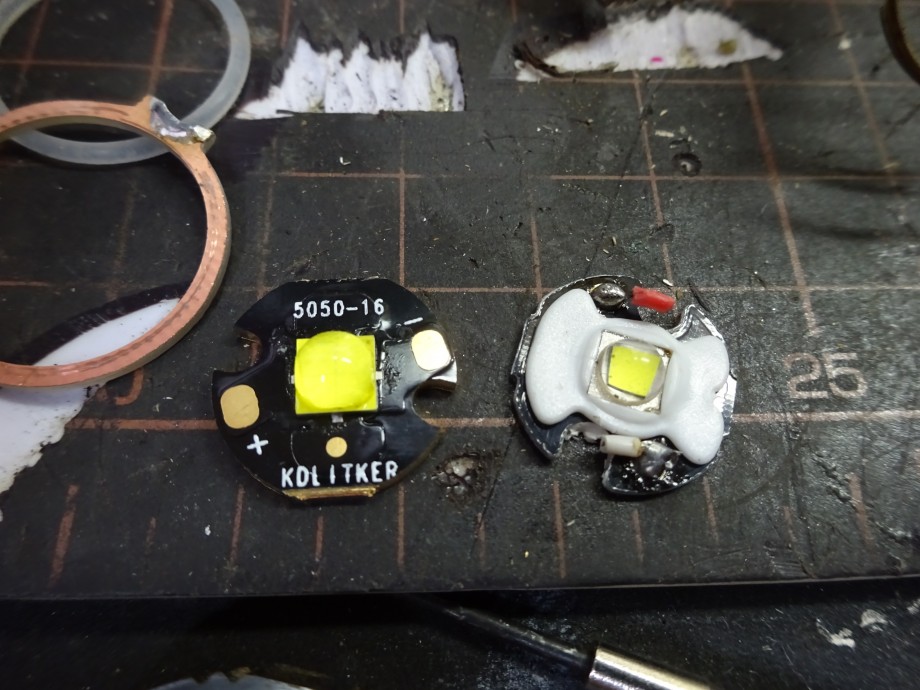

ＬＥＤの新旧

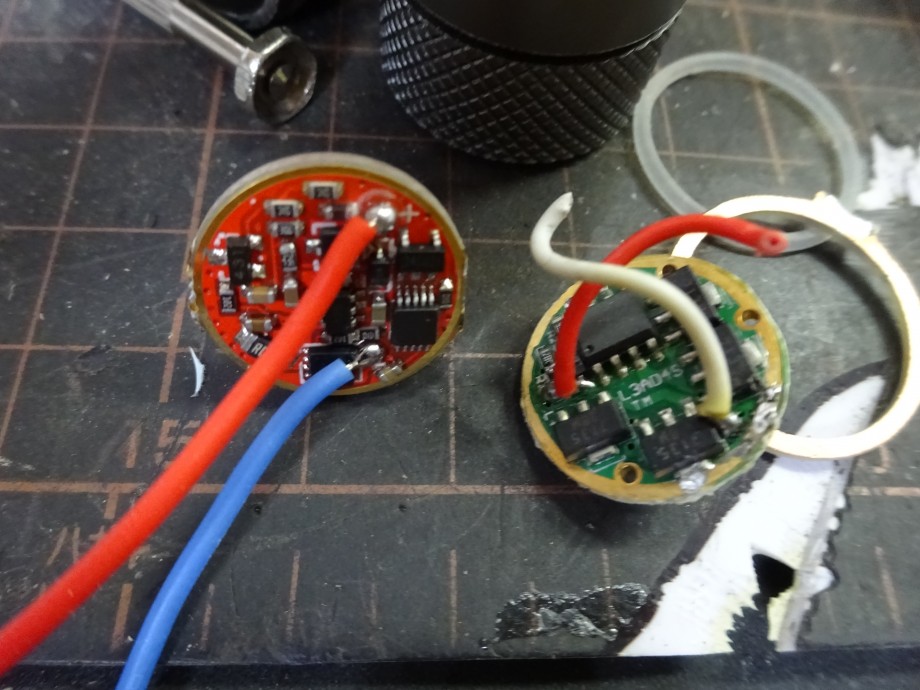

サーキットボードの新旧
３モードから４モードへ変更し、
３アンペア→５アンペアへ大幅なパワーアップ！
それに伴いモード保持は無くなる。
今回のヘッドライトは充電池の良し悪しが直接、
明るさへと影響するので良質な充電池が必要だ。
そんなに明るいヘッドライトは要らないと言う輩もいるが、単純に明るいモードが追加されただけなので、Ｌｏｗで使えは非常に長時間点灯する普通のライトとしても使える。

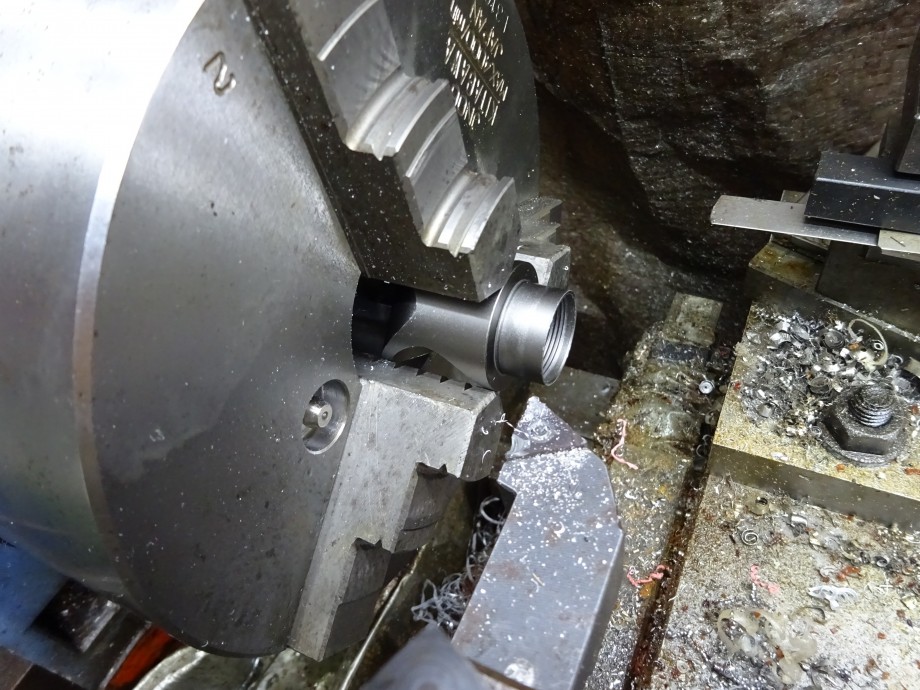

モジュールも加工してから組み込む。

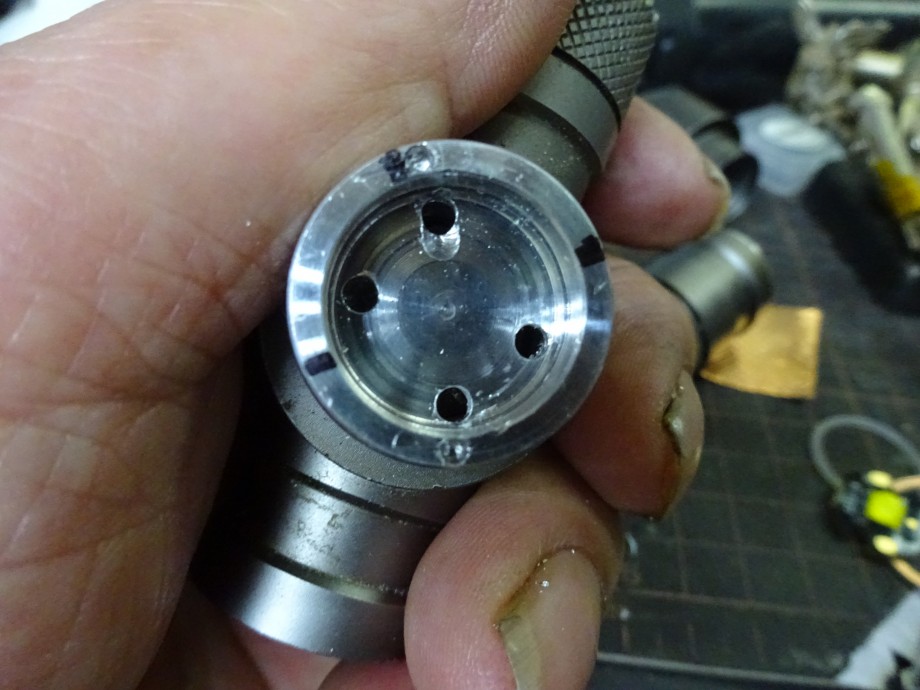

ＬＥＤの向きが正常になるように配線の穴を開け直す。
これは穴あけ治具に使ってた物。
どれだけ穴を開けたんだろうか？
これが最後になるのか？？？
送られて来た部品を組み込み、電池ケースを内部でフローティング化して、完成。

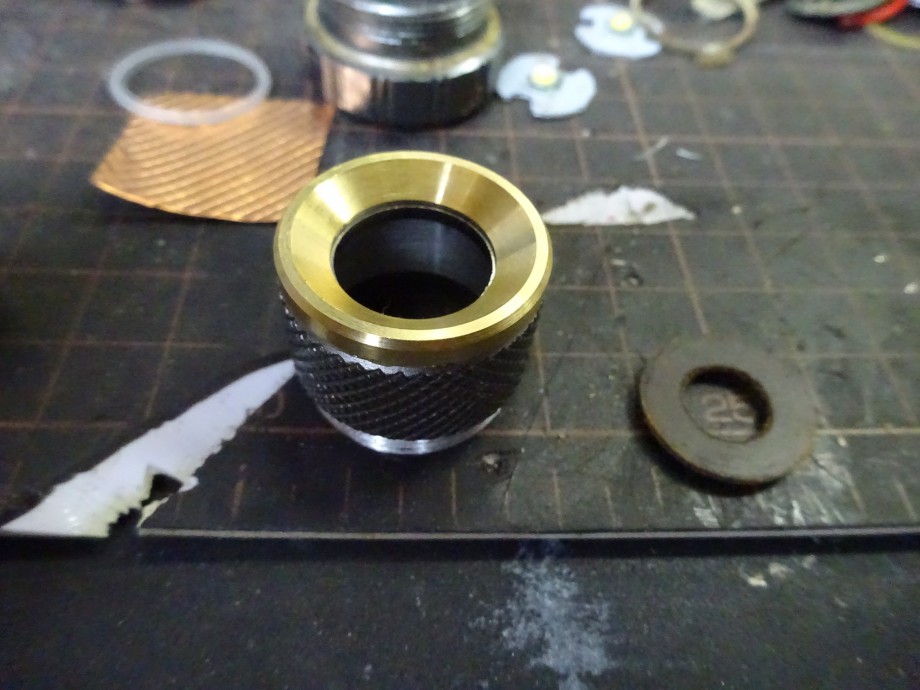

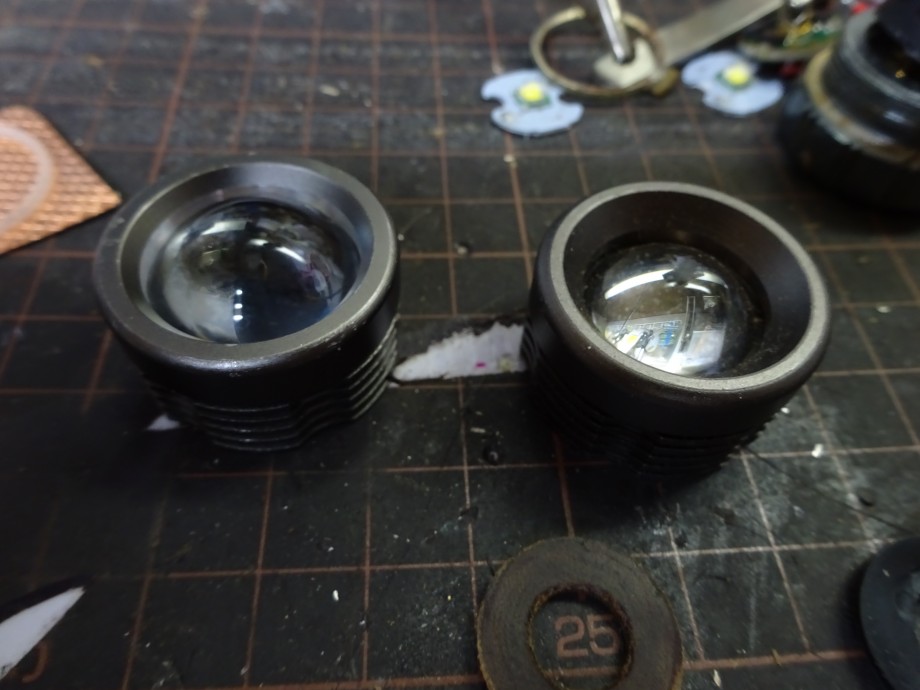

レンズも大径化したガラスレンズに交換。
当然、加工して入れた。

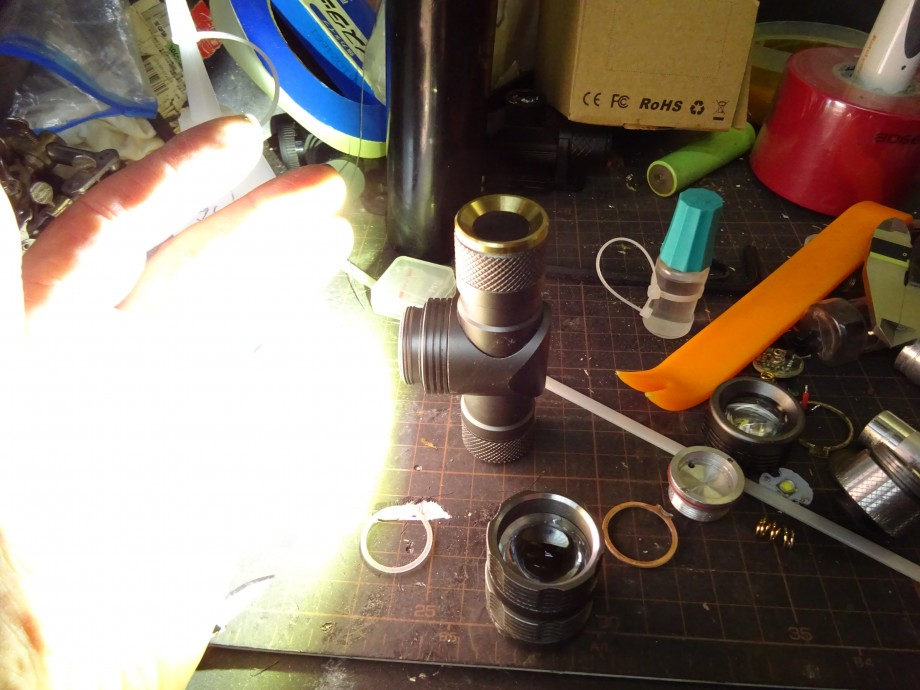

点灯テスト、無事点灯したようだ。
明日、接着剤が固まったら気密テスト後に完成。
ｽﾞｰﾑ1000Ｔのユーザーさんなんですが、自分で修理だけでは無く、破損した基板部品を作っちゃったんです。
ここまでやられたら、引き受けない訳にはいかない。
それで、送られて来たのがコレ、図面も添付されていました。
ヘッドライト本体とこの部品を受け取り、ｽﾞｰﾑ2500へ改造する訳です。
その前に、旋盤の三つ爪チャックを極めて使用の少ない物と交換しました。
凄く状態の良いチャックが入手できたんです。
そしてキャビネットも追加。
送られてきた本体は随分前の物のようで、最新仕様に加工中。
スイッチガードを追加してスイッチも耐熱仕様にする。
左が耐熱樹脂で削り出した物で右が標準品。（熱で変形してる）
この部品も削り出した物と交換。
当然、スイッチ自体も新品へ交換。
このように組み込み、
スイッチ完成。オーナーが見れば判ると思うが、2か所加工してある。
この加工している所とスイッチが導通する。
ＬＥＤの新旧
サーキットボードの新旧
３モードから４モードへ変更し、
３アンペア→５アンペアへ大幅なパワーアップ！
それに伴いモード保持は無くなる。
今回のヘッドライトは充電池の良し悪しが直接、
明るさへと影響するので良質な充電池が必要だ。
そんなに明るいヘッドライトは要らないと言う輩もいるが、単純に明るいモードが追加されただけなので、Ｌｏｗで使えは非常に長時間点灯する普通のライトとしても使える。
モジュールも加工してから組み込む。
ＬＥＤの向きが正常になるように配線の穴を開け直す。
これは穴あけ治具に使ってた物。
どれだけ穴を開けたんだろうか？
これが最後になるのか？？？
送られて来た部品を組み込み、電池ケースを内部でフローティング化して、完成。
レンズも大径化したガラスレンズに交換。
当然、加工して入れた。
点灯テスト、無事点灯したようだ。
明日、接着剤が固まったら気密テスト後に完成。
