▼ LEDの種類!
- ジャンル:日記/一般
- (計算&資料)
今度は、LEDを拡大して見ます!
(しつこいでしょうか?(汗))
CREEのLEDです!
殆ど、同じ倍率ですから、この写真がLEDの大きさの違いと思っても良いと思います。

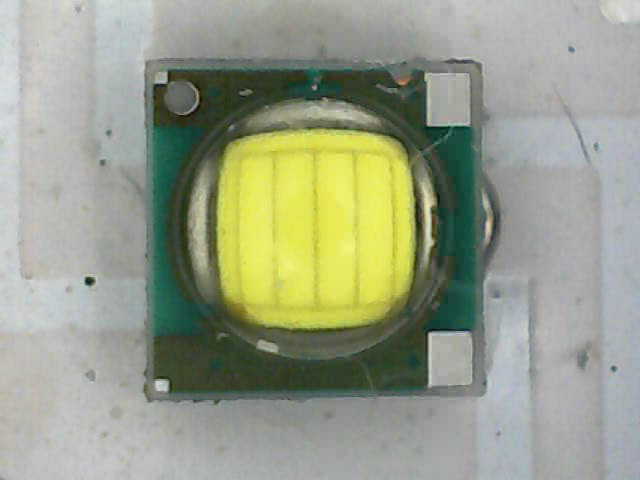

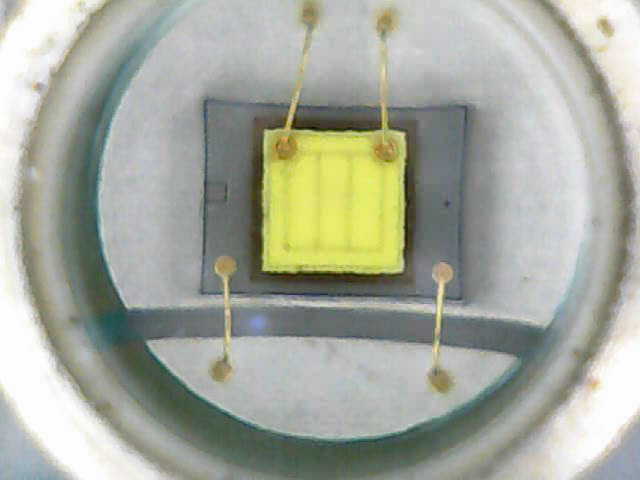

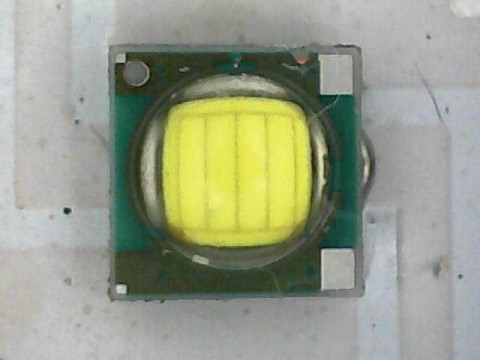

XR-E Q5 です。確か、最上級ランクはR2
大体、250ルーメンぐらいまでのLED(R2)
(基準114×220%/100=250.8ルーメン)
これは、安いライトに多く使われるLEDで、光を絞れば、かなり明るいです。
LEDが小さいと言う事は、光を集め、絞り易いと言う事になります!

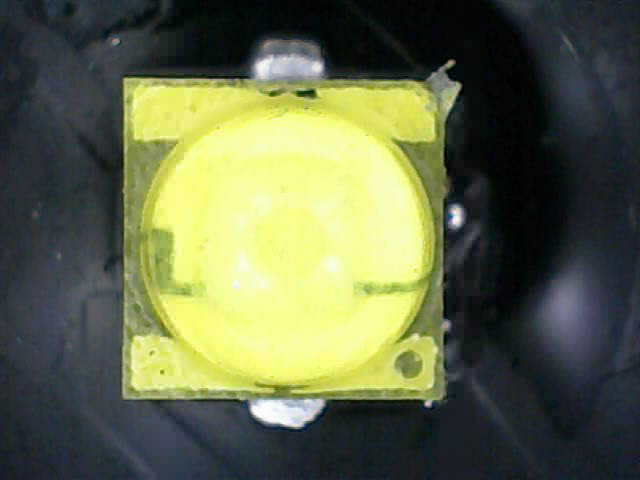

XP-G R5 これは、463ルーメンぐらいまで、(1.5A)
これを使ったライトは、光を絞り易いので、かなり明るいです。中心のスポットの明るさでは、上位ランクより、明るい事が多いかな?
XT-E R5 最近のLEDで、スペック不明ですが、上のXP-Gと同じぐらいかな???
自分がテストしたら、中心が黄色いスポットが有り、
好みで無かった・・・残念!
明るさは、XP-Gと同じか???
大きさは、上のXP-Gと同じかな?

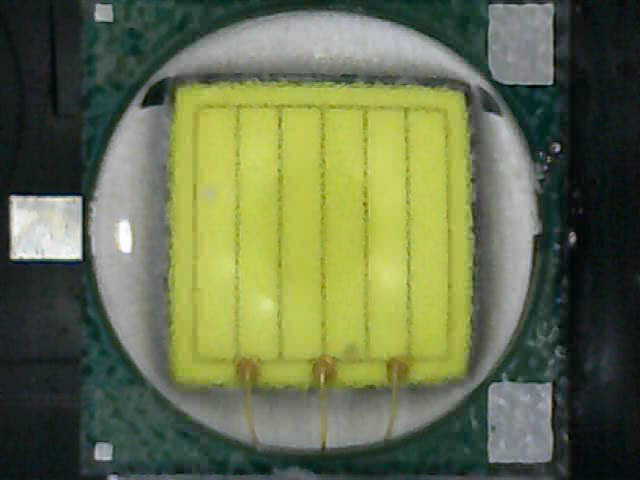

XM-L T6 計算上 912ルーメンぐらいが限界
(3A)
これは、組み付けられている物を撮影したので、
写真が少し小さいです。下のU2と同じ大きさと思います。
最近、XM-L搭載のヘッドライトに多用されている。これは、スポットが大きめで、周辺光も有り、使い易いライトになります。

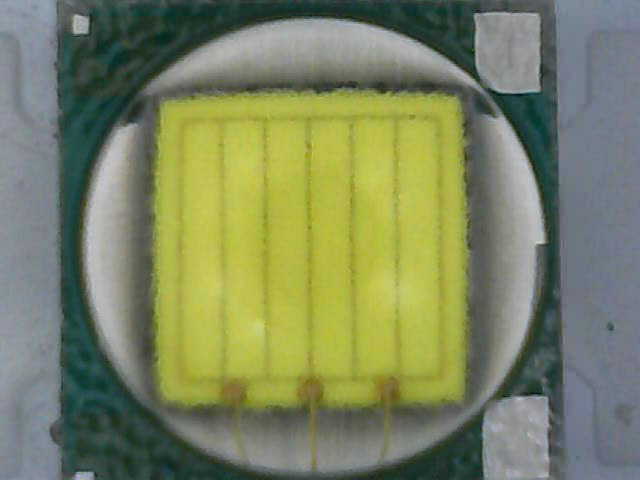

XM-L U2 上の物の輝度ランクが上位のLED
これは、計算上、975ルーメン付近が限界!
(3A) 自作が一番、多用するLEDです。
T6より、スポットが小さめで、中心が明るいかな?
T6とU2の違いは、小さく7%ぐらいの違い?

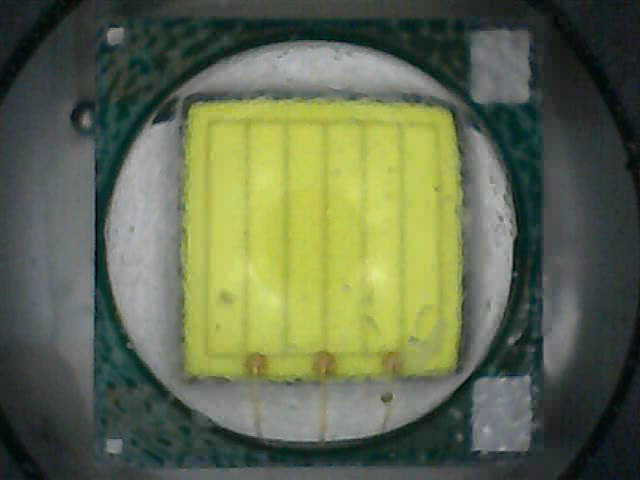

これは、最新型 XM-L T60 どうも、輝度ランクは、T6らしい?ですが、このLEDを搭載したライトをテストしたら、3.6A流れていました。
ですから、電流を多く流せるLEDのようです。
このT60搭載のライトは、1200ルーメンと謳って有りました!
このT60に使えるサーキットボードが売っていないので、困っています!(泣)
XM-Lシリーズは、見た目が同じす。
U2でほぼ,10Wの消費電力の計算でした!(限界でかな?)
他にも凄いLEDは、有るようですが試していないのでわかりません!(汗)
でも、ヘッドライトには、このぐらいのLEDが最適でしょう。
これらのLEDとサーキットボードを組み合わせて、
流れる電流と点灯モードを選び、ライトに組み込みます!流れる電流で明るさが変わるので、単純にLEDでは、明るさはわかりません!
下位ランクでも、電流を流せば、明るく光ります!
しかし、LEDにより、流せる電流の上限が決まっていて、無茶をすれば、破損します!
(この辺は、電球と同じか、より、シビア?)
オマケ
クイズ①
これは、何と言う鳥でしょうか?
※正解しても、ナニも出ません!(笑)
いよいよ、数日ですネ、いや、今日でしょうか?
10万アクセス プレゼント!
(しつこいでしょうか?(汗))
CREEのLEDです!
殆ど、同じ倍率ですから、この写真がLEDの大きさの違いと思っても良いと思います。
XR-E Q5 です。確か、最上級ランクはR2
大体、250ルーメンぐらいまでのLED(R2)
(基準114×220%/100=250.8ルーメン)
これは、安いライトに多く使われるLEDで、光を絞れば、かなり明るいです。
LEDが小さいと言う事は、光を集め、絞り易いと言う事になります!
XP-G R5 これは、463ルーメンぐらいまで、(1.5A)
これを使ったライトは、光を絞り易いので、かなり明るいです。中心のスポットの明るさでは、上位ランクより、明るい事が多いかな?
XT-E R5 最近のLEDで、スペック不明ですが、上のXP-Gと同じぐらいかな???
自分がテストしたら、中心が黄色いスポットが有り、
好みで無かった・・・残念!
明るさは、XP-Gと同じか???
大きさは、上のXP-Gと同じかな?
XM-L T6 計算上 912ルーメンぐらいが限界
(3A)
これは、組み付けられている物を撮影したので、
写真が少し小さいです。下のU2と同じ大きさと思います。
最近、XM-L搭載のヘッドライトに多用されている。これは、スポットが大きめで、周辺光も有り、使い易いライトになります。
XM-L U2 上の物の輝度ランクが上位のLED
これは、計算上、975ルーメン付近が限界!
(3A) 自作が一番、多用するLEDです。
T6より、スポットが小さめで、中心が明るいかな?
T6とU2の違いは、小さく7%ぐらいの違い?
これは、最新型 XM-L T60 どうも、輝度ランクは、T6らしい?ですが、このLEDを搭載したライトをテストしたら、3.6A流れていました。
ですから、電流を多く流せるLEDのようです。
このT60搭載のライトは、1200ルーメンと謳って有りました!
このT60に使えるサーキットボードが売っていないので、困っています!(泣)
XM-Lシリーズは、見た目が同じす。
U2でほぼ,10Wの消費電力の計算でした!(限界でかな?)
他にも凄いLEDは、有るようですが試していないのでわかりません!(汗)
でも、ヘッドライトには、このぐらいのLEDが最適でしょう。
これらのLEDとサーキットボードを組み合わせて、
流れる電流と点灯モードを選び、ライトに組み込みます!流れる電流で明るさが変わるので、単純にLEDでは、明るさはわかりません!
下位ランクでも、電流を流せば、明るく光ります!
しかし、LEDにより、流せる電流の上限が決まっていて、無茶をすれば、破損します!
(この辺は、電球と同じか、より、シビア?)
オマケ
クイズ①
これは、何と言う鳥でしょうか?
※正解しても、ナニも出ません!(笑)
いよいよ、数日ですネ、いや、今日でしょうか?
10万アクセス プレゼント!
