▼ フィニッシングモーター自作【第１弾】

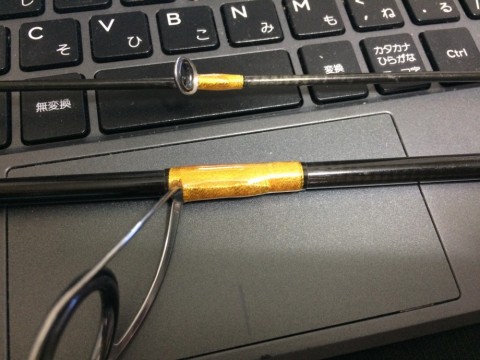

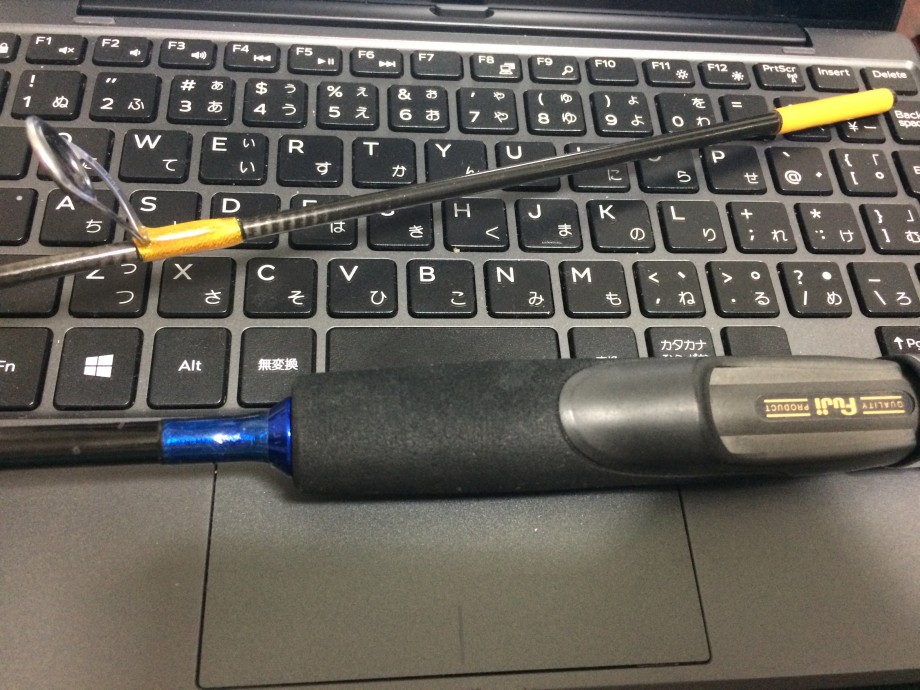

以前トラウトロッドを作成
古いロッドを一度分解して
ブランクスのみにしてリメイク
(#^.^#)
結構上手に出来ているでしょ

その時からガイドコーティング時
のフィニッシングモーターが
どうしても欲しくなり・・・

ただ買うと6000円位
するのでなんだかんだで購入せず
https://www.fujitackle.com/new/fmm2.html

因みに上の
ロッド作成するときに
ガイドコーティングはどの様
にしたかと言うと・・・・・・・・

ヒューマンモーター
( 一一)！！

そう私が手でクルクル
回して作成いたしました。
テレビを見ながらソファーで
・・5時間位・・いやもっとかも・

「ワイルドだろ～」( ﾟДﾟ)

流石にもう二度としたくない
と思い。ネットで色々と調べて
いると意外と簡単に自作出来る
事を発見。

「これなら自分でも作れそう」
と自作を決意('◇')ゞ

先ずは１番のポイントは
モータと接続部分の部品入手

ネットで調べると作成して
いる人がいるので参考にさせて
もらう。

どうやらのモータ
が良いらしい！！

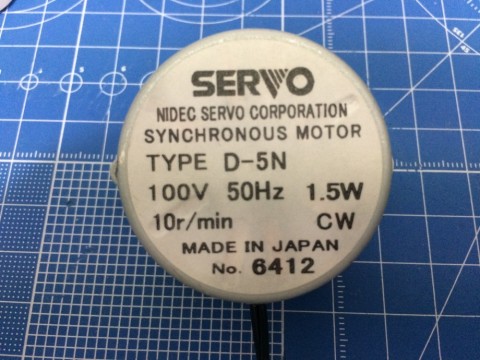

日本電産サーボ
シンクロナスモーター
D５N５Z１０M
・シャフト軸　：３ｍｍ
・家庭電源の交流100V（50Hz）で
ゆっくり１分間に10回転時計回りに
回るモーター

因みに（60Hz）地域に居住
している方はD５N６Z１０Mを
購入してくださいね～

通販で購入する事も出来る
けど送料がかかるので
仕事帰りに秋葉原のTUKUMO
ROBOT王国で購入。

お値段1,200円！！
あと接続に使えそうな部品を購入

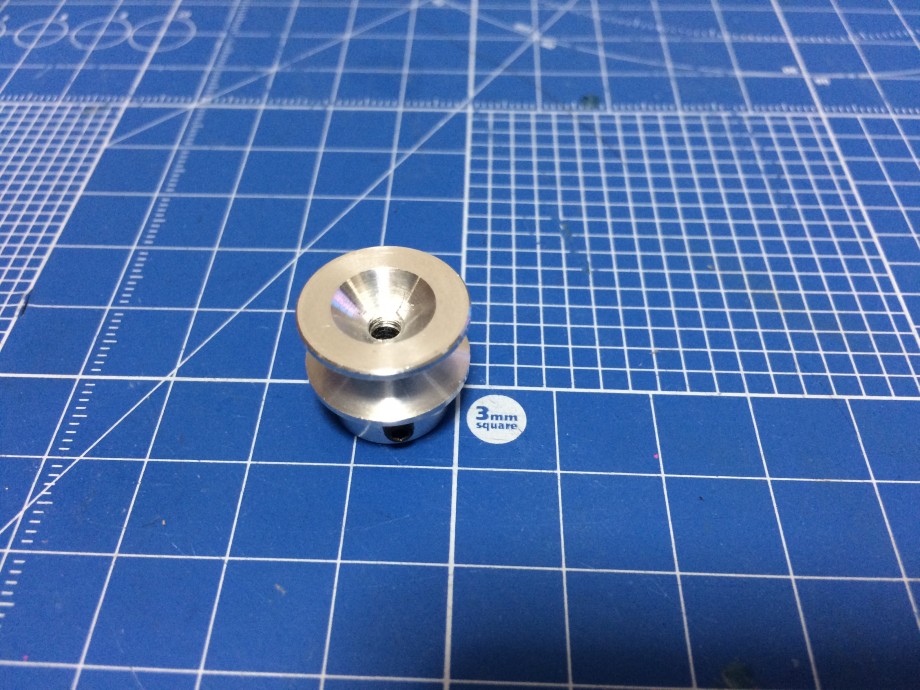

シャフト軸３ｍｍにピッタリ
あって固定できそうな部品
お値段約464円
※レインボープロダクツ製
　アルミプリー外径16ｍｍ内径3ｍｍ

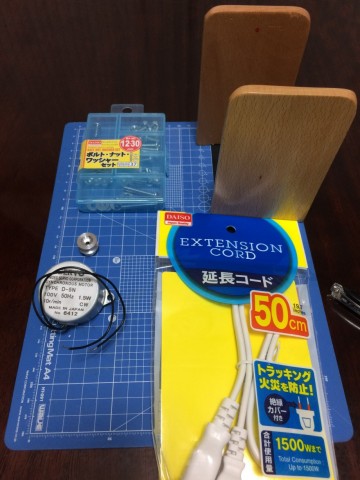

あとはほとんど100均一で購入
さあ～部品がそろった所
で作成開始(*´▽｀*)

この時間が１番楽しい

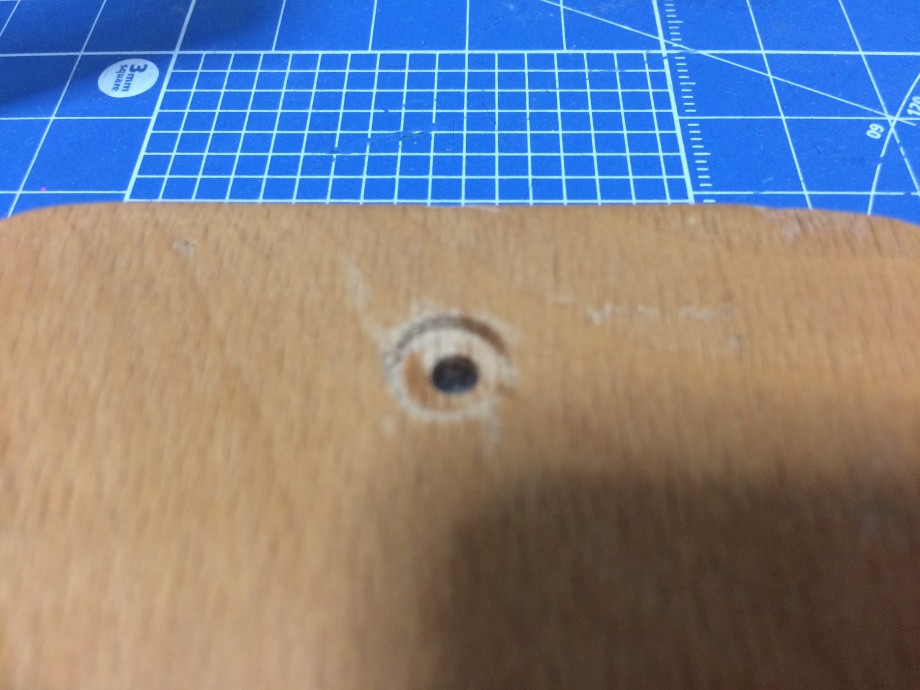

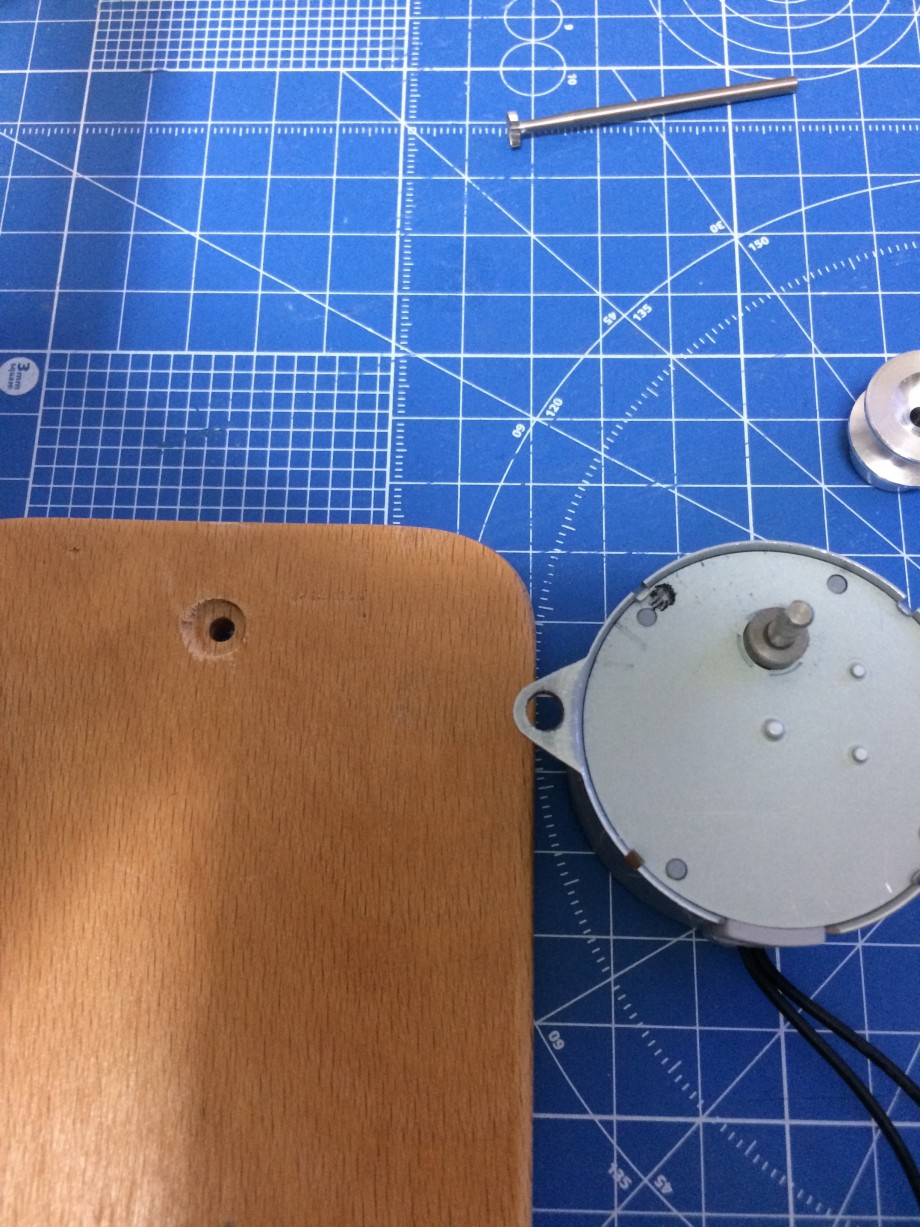

まずは土台となる部品
にモーターの軸が通る穴を
開ける。今回土台は100均
ダイソーの木製の本立て
まさにベストな大きさ！！
軸以外にも丸い金属が出ているの
でルーターを使用し削っていく

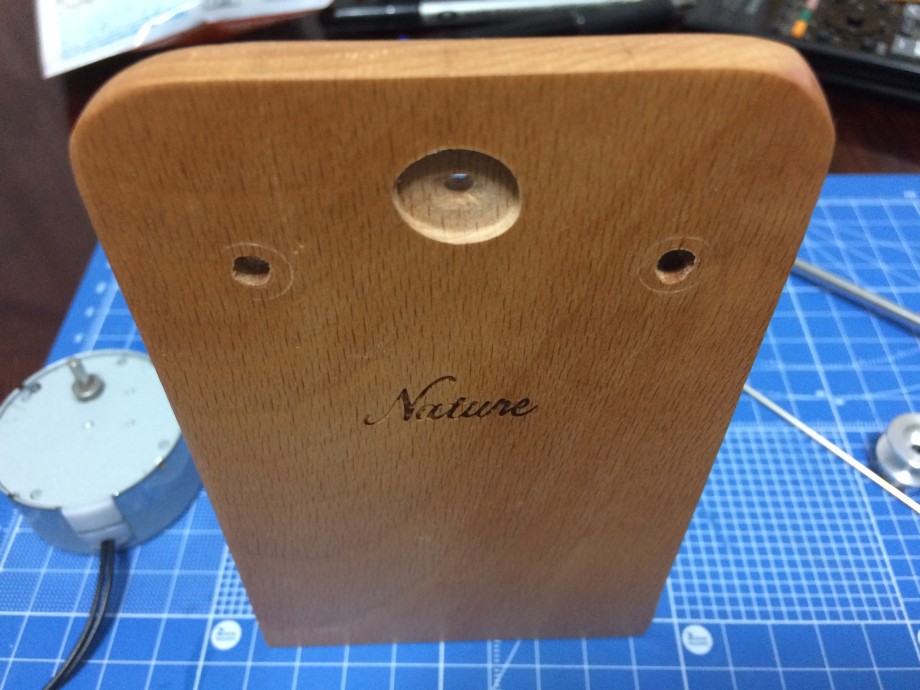

次はモーターを固定させる
ボルト用の穴を開けるのと

この部品を取り付ける為の
丸溝を反対側にルーターで掘る
丸く削る理由は本立ての厚さが
結構あり、モーターのシャフト軸
がそれ程長くない為。

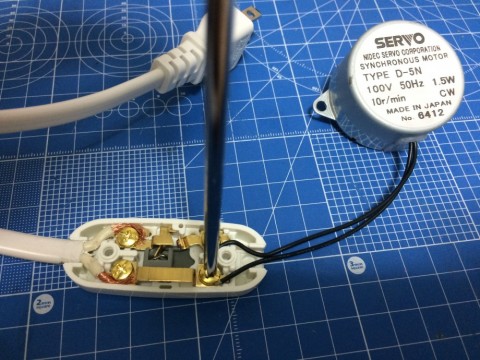

次にスイッチの装着
100均で購入したコード
とホームセンターで売っている
スイッチを繋げる。

特に何か変換したりしなくて
良いので凄く楽(#^.^#)

先程穴を開けた本立てに
ネジ、ボルトを使って固定。

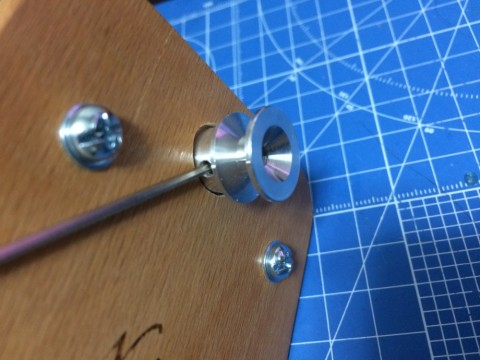

表側にはアルミプーリ
を取り付ける
※六角レンチで固定できる

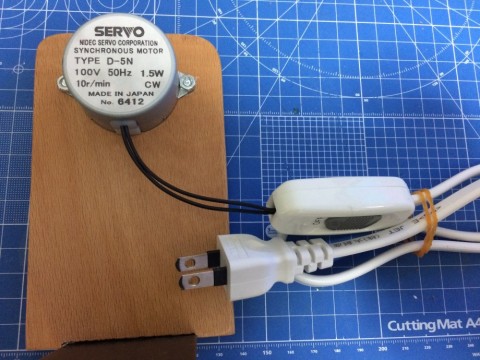

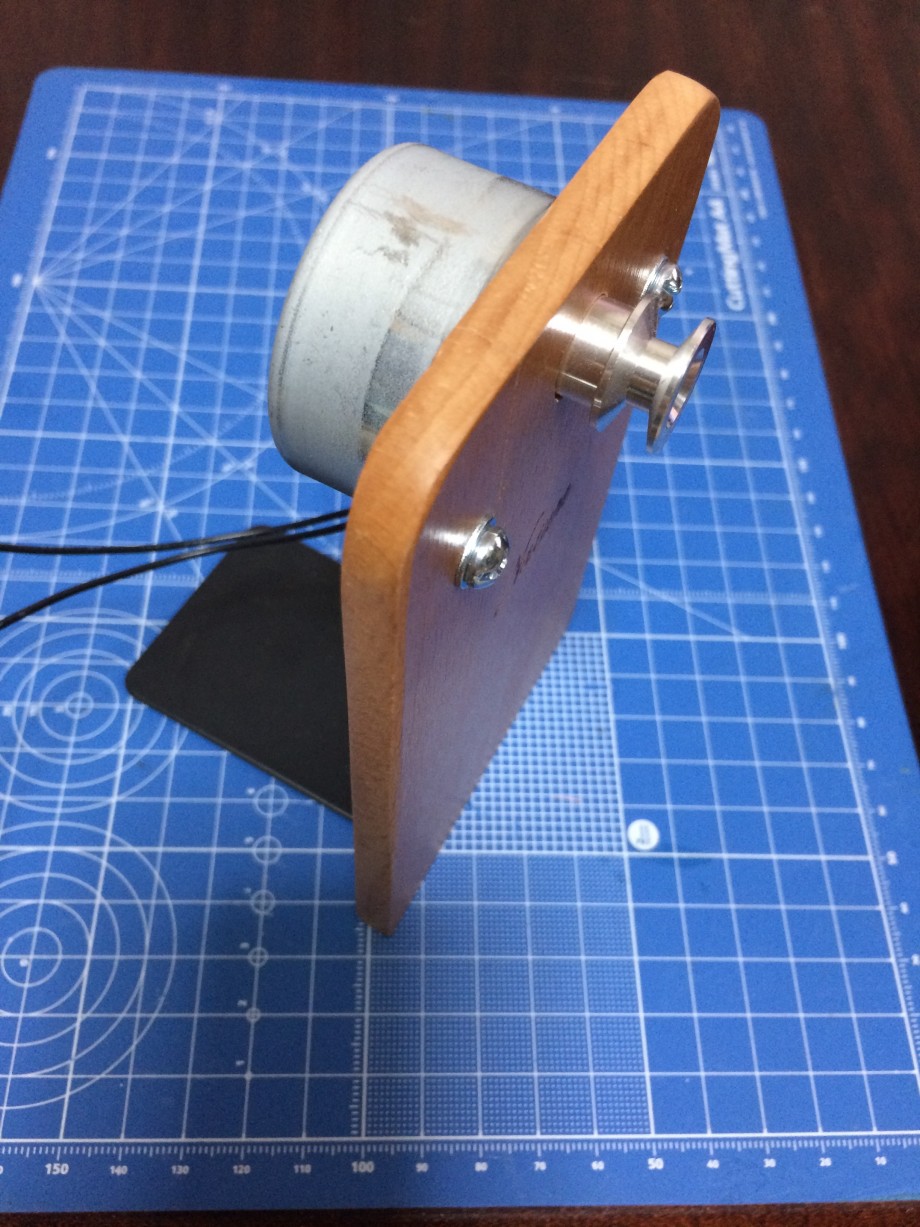

じゃじゃーん
途中まで順調に出来た～
此処までの所要時間
1時間位。予想以上に順調

最後まで書くと
かなり長くなりそうなので
続きは次回に持ち越し～
