▼ フィニッシングモーター自作【第2弾】
- ジャンル:日記/一般
- (動画, フィニッシングモーター)
フィニッシングモーター
自作釣りログ第2弾(*^^)v
前回までは此処まで

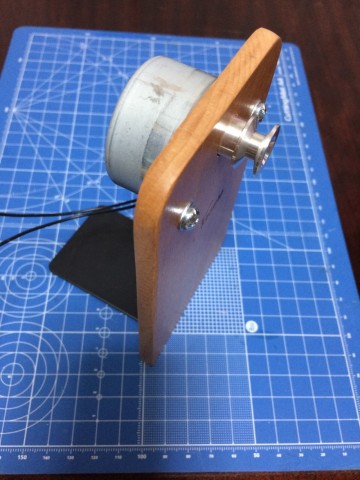

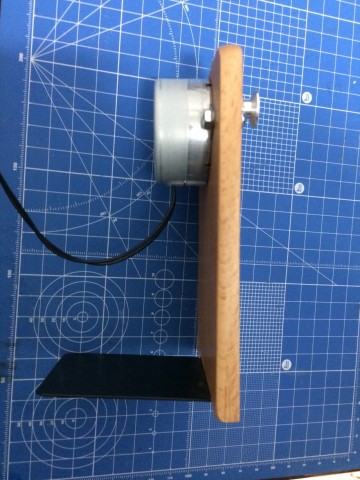

横から見た所。
とにかくシンプルに
作りたかったので
此処までは満足( ゚Д゚)
次はロッドを固定する部分の作成。
今回は塩ビのエンドキャップを採用

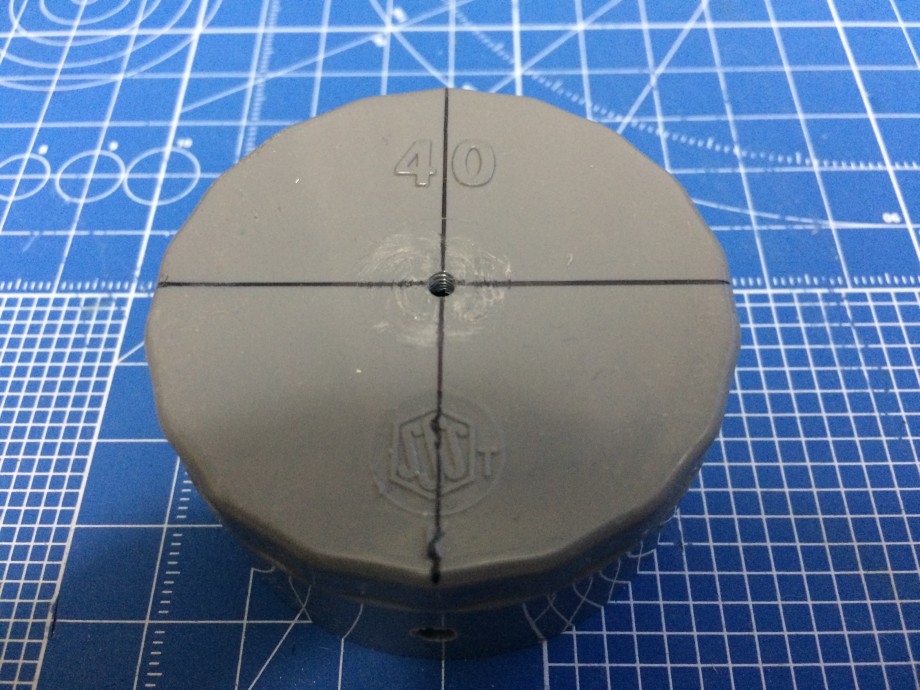

先ずは真ん中に固定用の穴を
ドリルで開ける

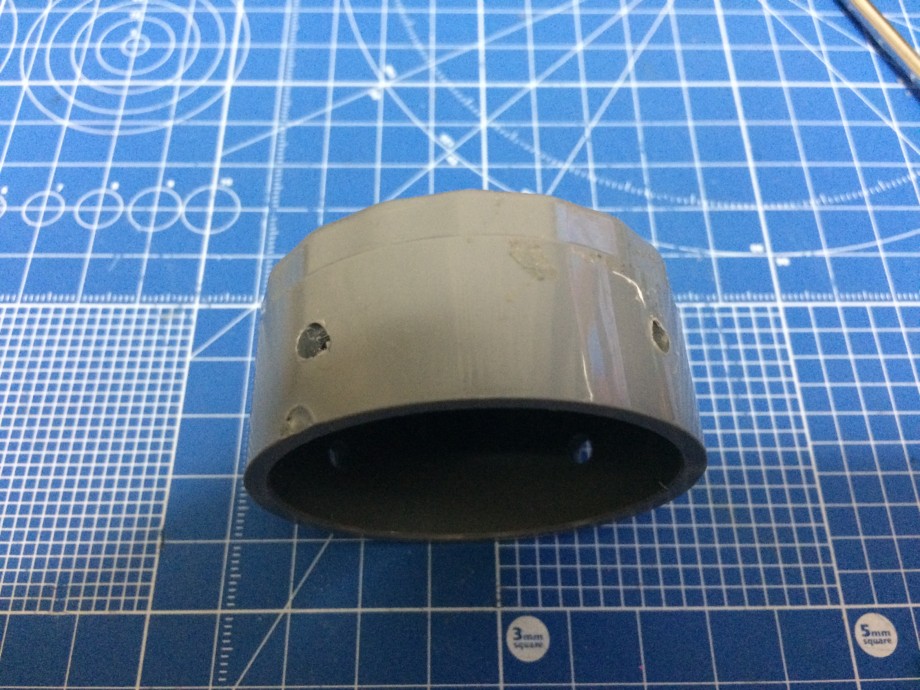

次はサイドに穴を4箇所開ける。
4箇所の穴に
ネジとナットを取り付けて固定
【重要】この穴はかなり正確に開け
ないとその後、輪ゴムを掛けて竿
を固定する際に真ん中に来ない
ので注意
次にアルミプーリ―
に接続する為のネジ
を取り付ける。
実際にはアルミプーリ―
側にネジ山が切っていないので
エポキシで固定を行う。
接着するとこんな感じ(#^.^#)

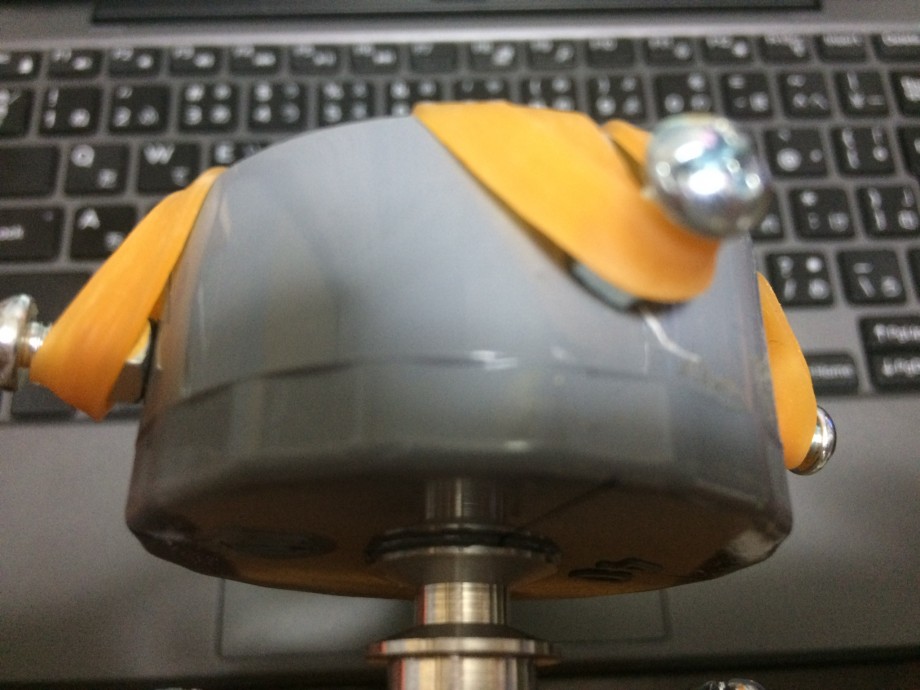

幅広の輪ゴムを2本ずつ
掛けて径4本でロッドを固定。
ロッドのグリップ部分を固定
する際は結構力が必要なので
幅広輪ゴム4本を選択。

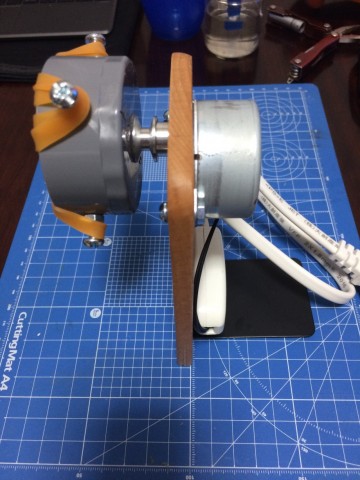

駆動側はこれで完成。
予想以上のクオリティ~
自画自賛(*^^)v
次に受け側の作成
同じく本立てに切断予定
部分を線を引いてノコギリで切断。
切断したら軽くヤスリを
掛けて表面を綺麗に整えて。
竿が傷付かない様に
ウレタンパットを細く
切って接着

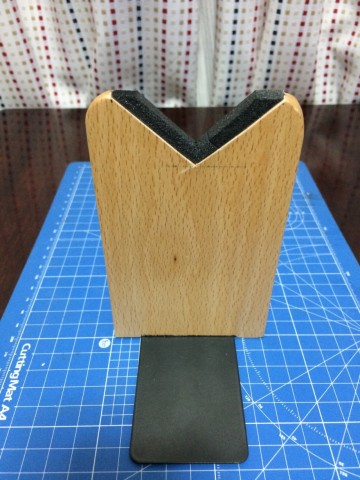

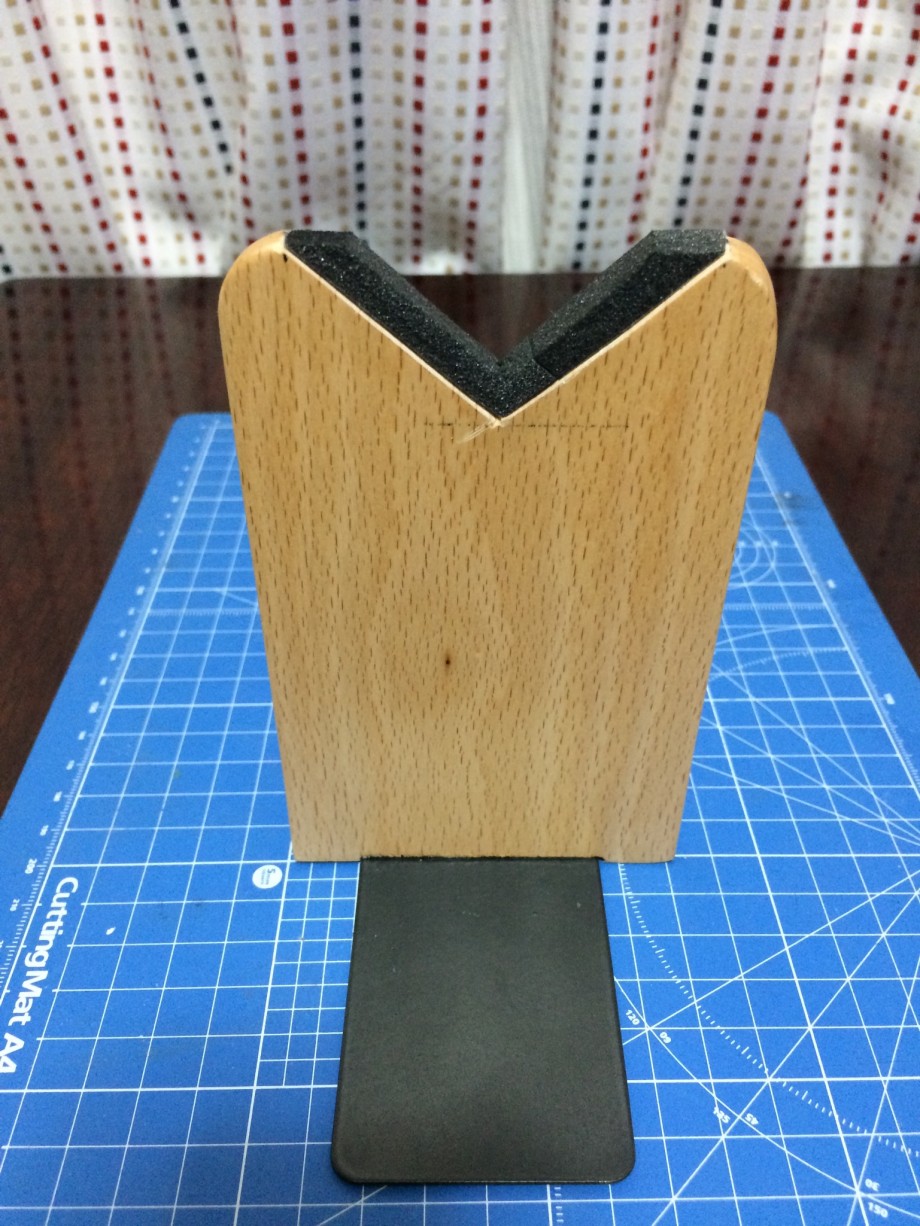

完成~(*^^)v
良い感じ~
ただ作ったのは良いけど
購入した方が安上りだと意味無し
実際に掛かった材料費は
【材料】
¥1,296- :モーター
¥464- :アルミプーリー
¥198- :スイッチ
¥100- :コード
¥200- :本立て
¥100- :ネジ類
―――――――――――
¥2,358- :合計
予想以上に安く作成
出来た~(#^.^#)
自作釣りログ第2弾(*^^)v
前回までは此処まで
横から見た所。
とにかくシンプルに
作りたかったので
此処までは満足( ゚Д゚)
次はロッドを固定する部分の作成。
今回は塩ビのエンドキャップを採用

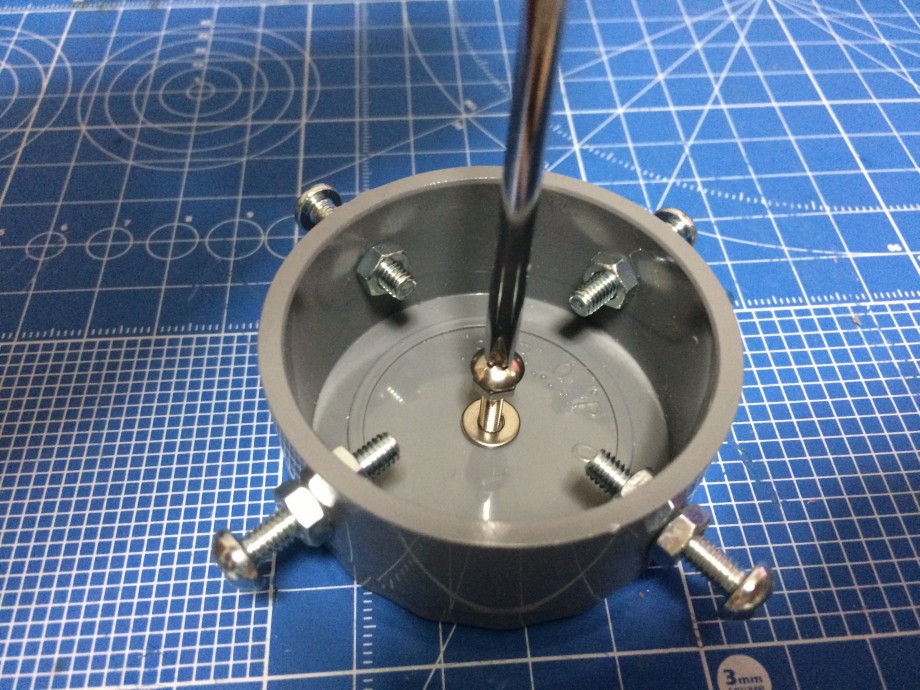

先ずは真ん中に固定用の穴を
ドリルで開ける

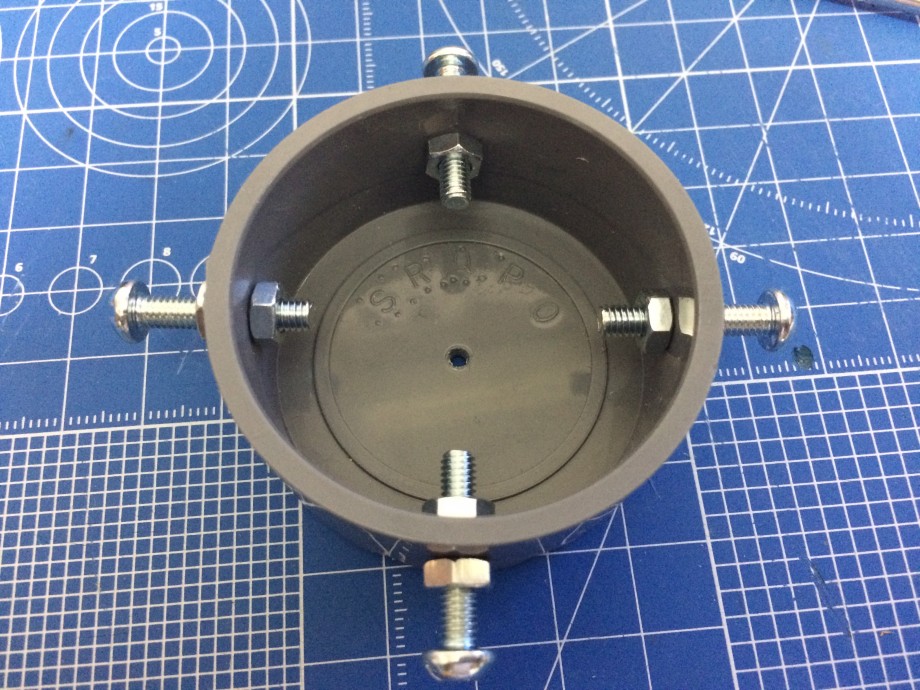

次はサイドに穴を4箇所開ける。
4箇所の穴に
ネジとナットを取り付けて固定
【重要】この穴はかなり正確に開け
ないとその後、輪ゴムを掛けて竿
を固定する際に真ん中に来ない
ので注意
次にアルミプーリ―
に接続する為のネジ
を取り付ける。
実際にはアルミプーリ―
側にネジ山が切っていないので
エポキシで固定を行う。
接着するとこんな感じ(#^.^#)

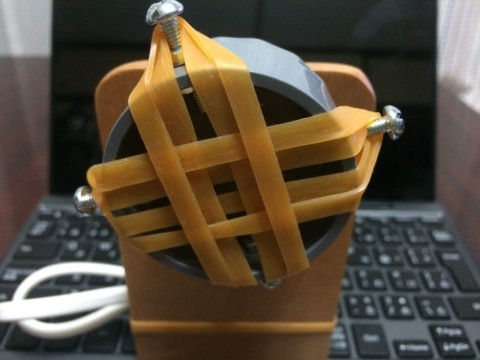

幅広の輪ゴムを2本ずつ
掛けて径4本でロッドを固定。
ロッドのグリップ部分を固定
する際は結構力が必要なので
幅広輪ゴム4本を選択。
駆動側はこれで完成。
予想以上のクオリティ~
自画自賛(*^^)v
次に受け側の作成

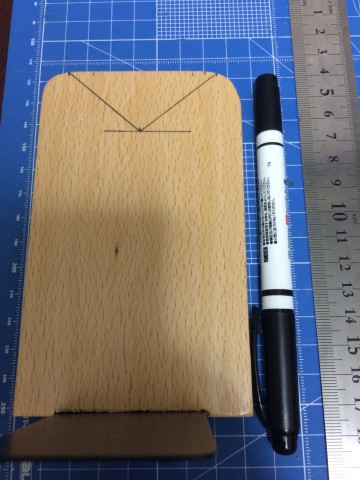

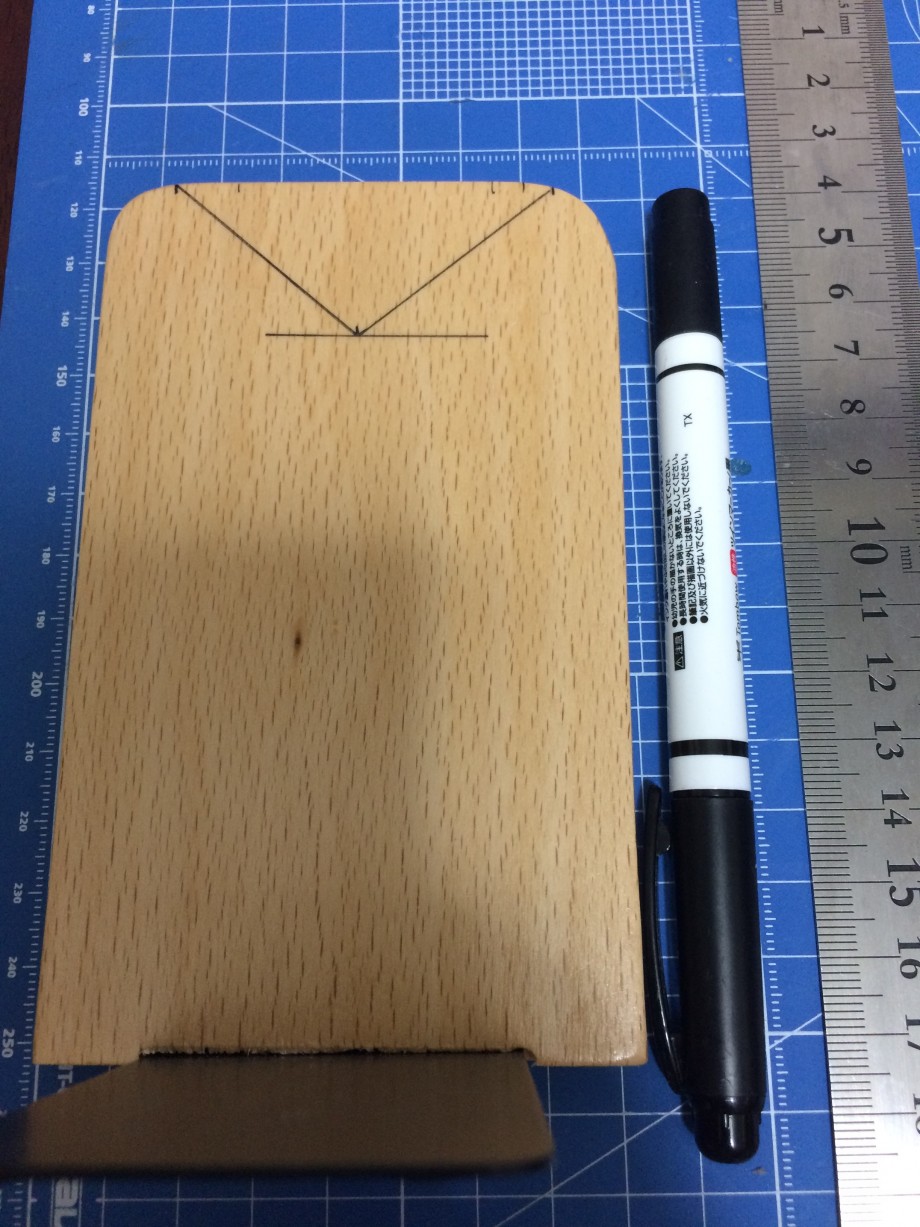

同じく本立てに切断予定

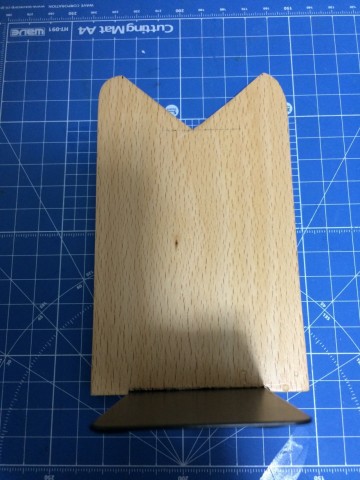

部分を線を引いてノコギリで切断。
切断したら軽くヤスリを
掛けて表面を綺麗に整えて。
竿が傷付かない様に
ウレタンパットを細く
切って接着
完成~(*^^)v
良い感じ~
ただ作ったのは良いけど
購入した方が安上りだと意味無し
実際に掛かった材料費は
【材料】
¥1,296- :モーター
¥464- :アルミプーリー
¥198- :スイッチ
¥100- :コード
¥200- :本立て
¥100- :ネジ類
―――――――――――
¥2,358- :合計
予想以上に安く作成
出来た~(#^.^#)
