LEGARE開発記 vol.23

皆さん、こんにちは!
開発の酉抜です。



ようやく動画にてUNIFORCE100Fの全貌が公開となりましたが、ご覧になられましたでしょうか?
動画をまだ見ていないという方がいましたら、ぜひチェックしてみて下さい!
UNIFORCE100Fは面白い仕組みのルアーとなっています!


UNIFORCE100Fの開発紹介が途中で止まっていましたが、残りの部分を紹介したいと思います。








<スナップ&ラインアイでヘッド(リップ)を固定>
今回紹介する形状は、過去の開発記(vol.12)で紹介しました「クチデカ」と呼ばれるプロトと同時進行で進めていたプロトになります。
「クチデカ」を紹介している開発記のURL:https://www.fimosw.com/u_act/legare045/v4oopmtxnao624/edit

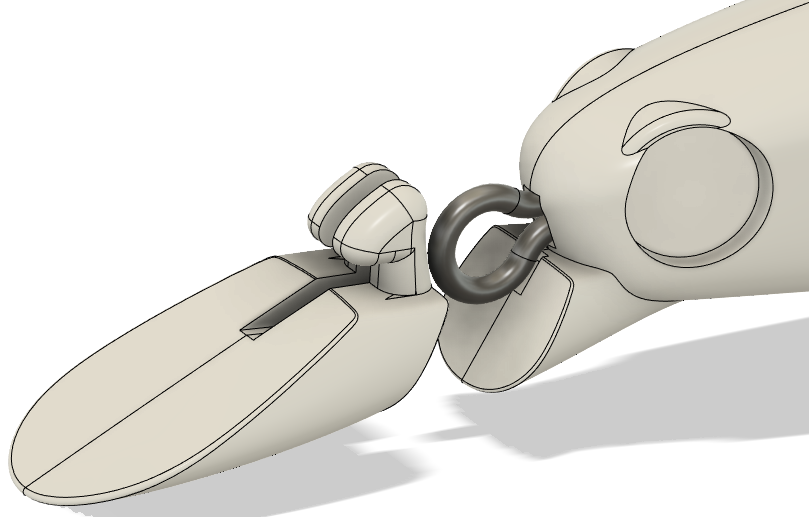

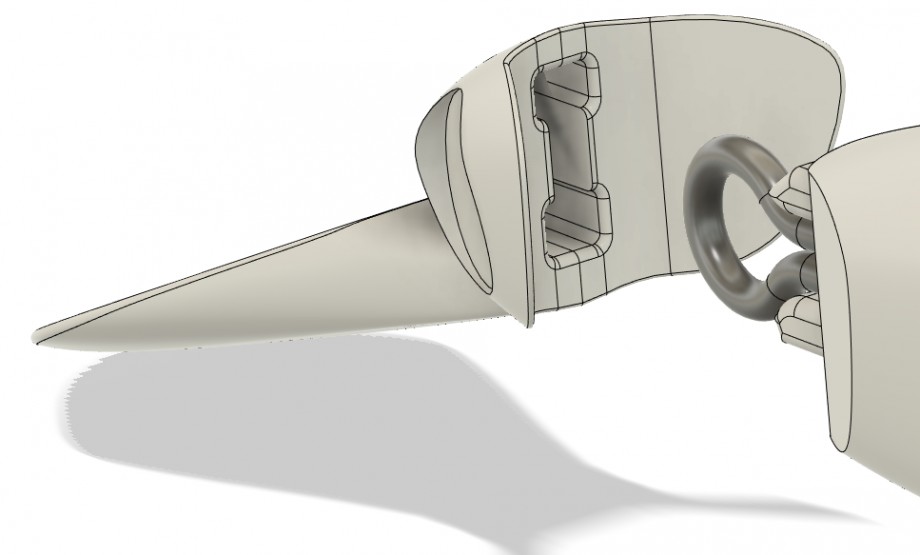

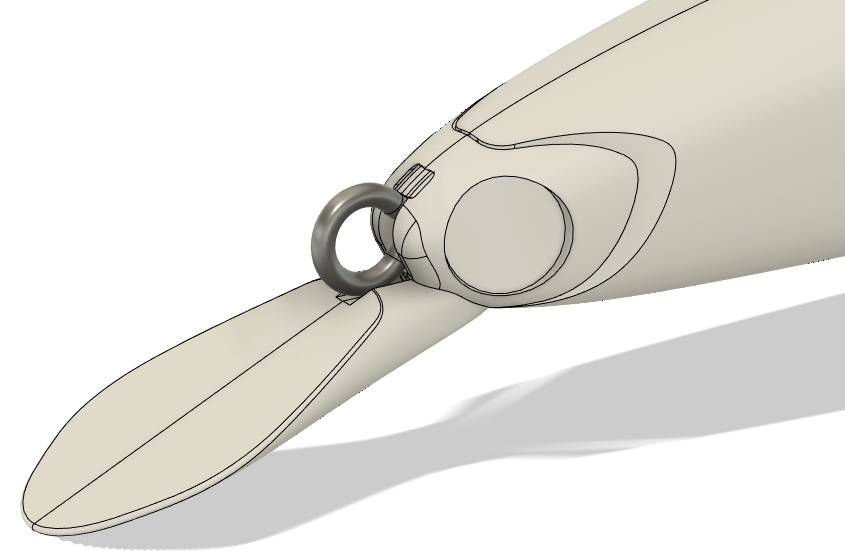

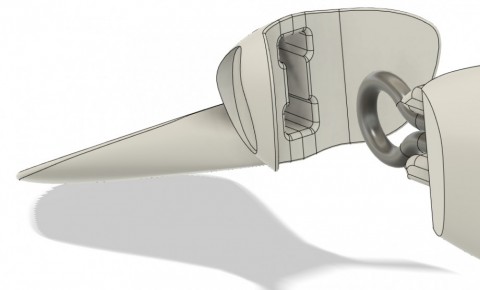

リップの凹みとエイトカンにスナップを通すことで、ボディとリップを固定しようと考えたのが次の形状です。

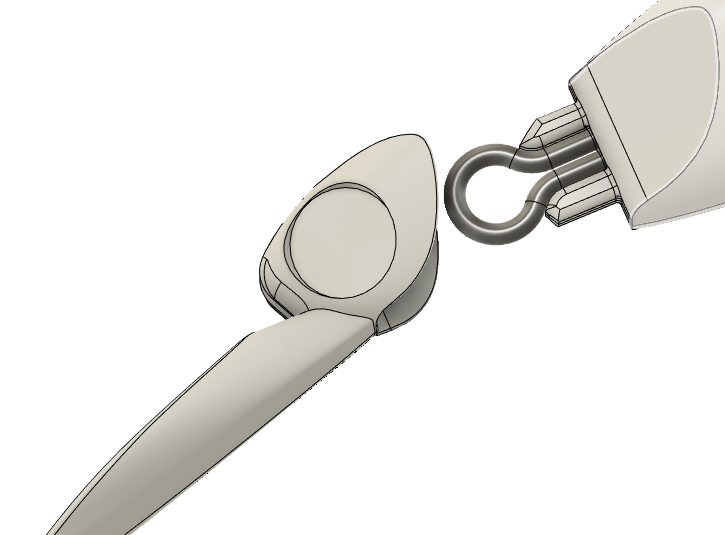

思っていたよりも、スナップに付けるのが難しかったのと、合わせた時のガタつきが大きかったので、次のプロトではその点を抑える形状を試しました。

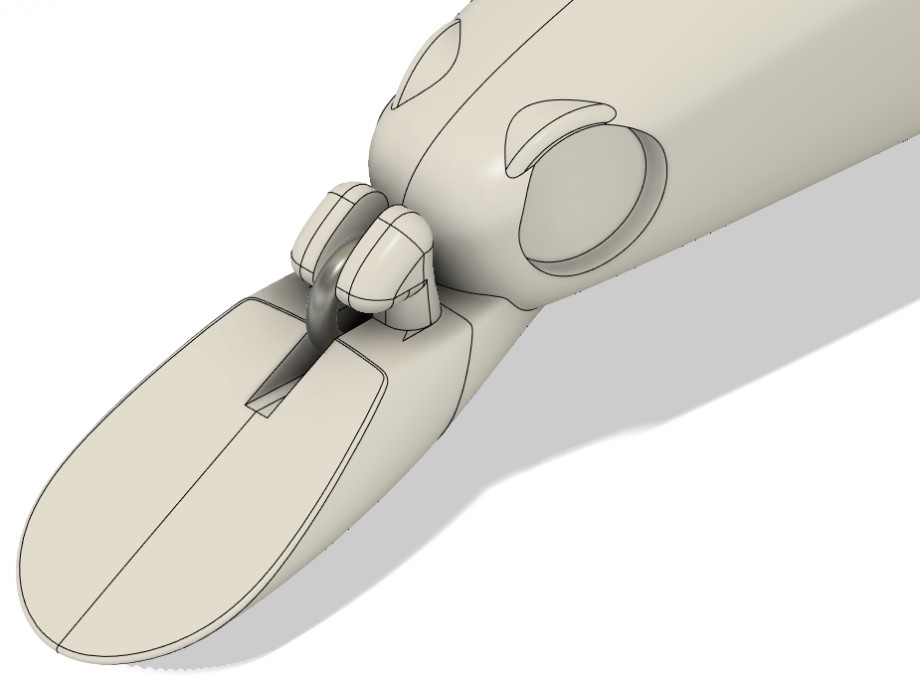

この形状ではスナップを付けるのが簡単になり、ガタつきも小さくなりました。
ですが、組み立てた時の溶着面積が小さく、簡単にヘッドが割れてしまいました。

動画でUNIFORCE100Fの全貌が公開したので、徐々に最終形状に近づいているのが感じられると思いますが、まだまだ改良点は多く頭を抱えることに・・・。
