▼ 多灯式ライト ３
- ジャンル:日記/一般
- (赤外線ライト)
以前から、多灯式ライトを作れないかと挑戦している。
気が向いたので、再挑戦。
多灯式ライト
多灯式ライト ２
※ 忘れている方が殆どと思うので、過去の経過です。
ヤフオクで真鍮の円盤を入手し、それを加工します。

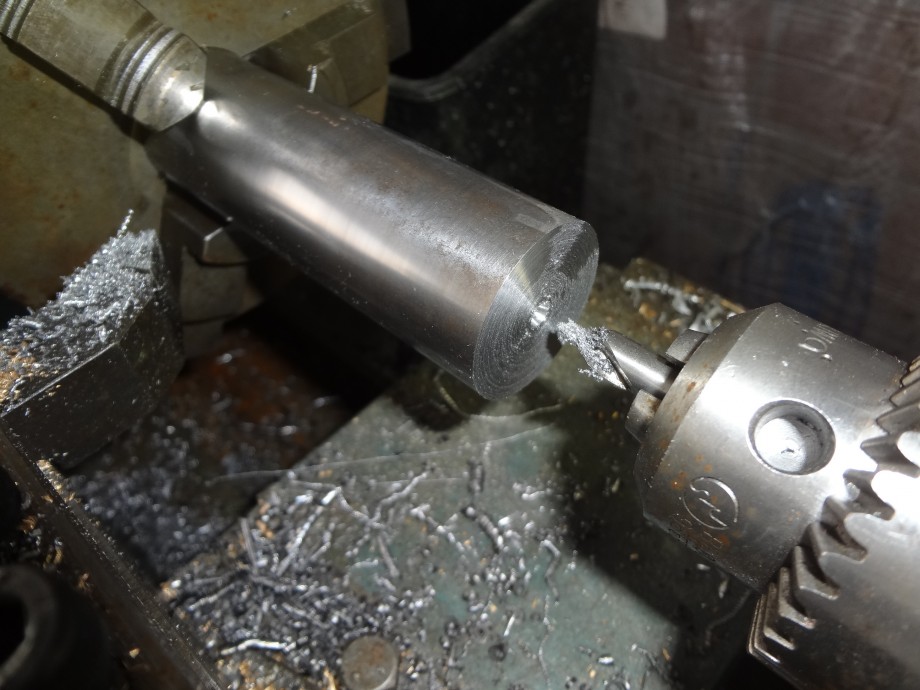

センタードリルで穴を開けてから、下穴・ネジ切りします。
これは、冶具です。
この金色の円盤が今回、加工する物。

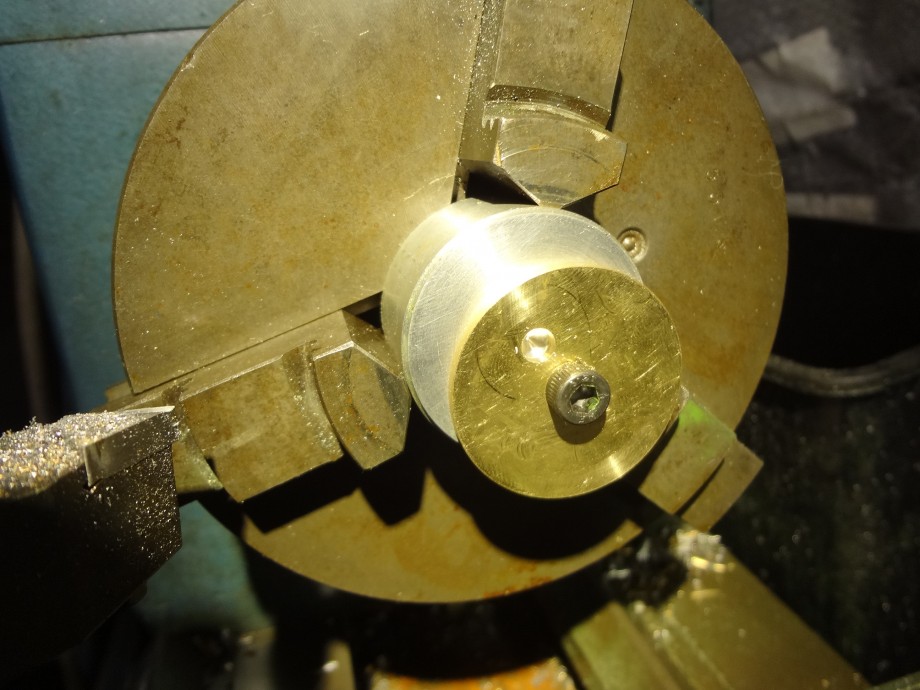

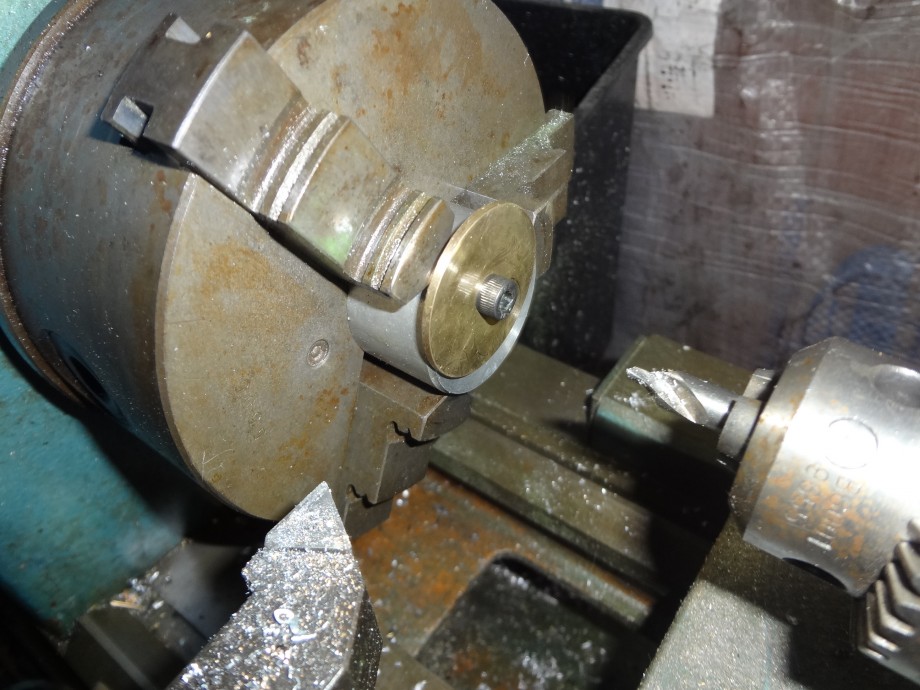

中心に穴を開け、ネジで締め付け。

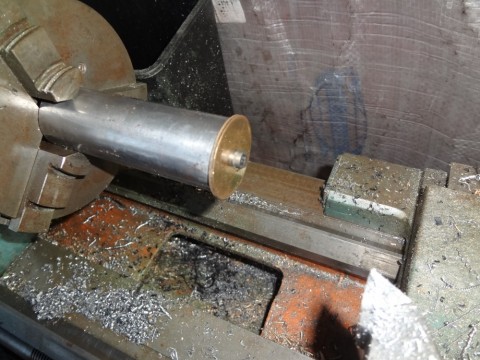

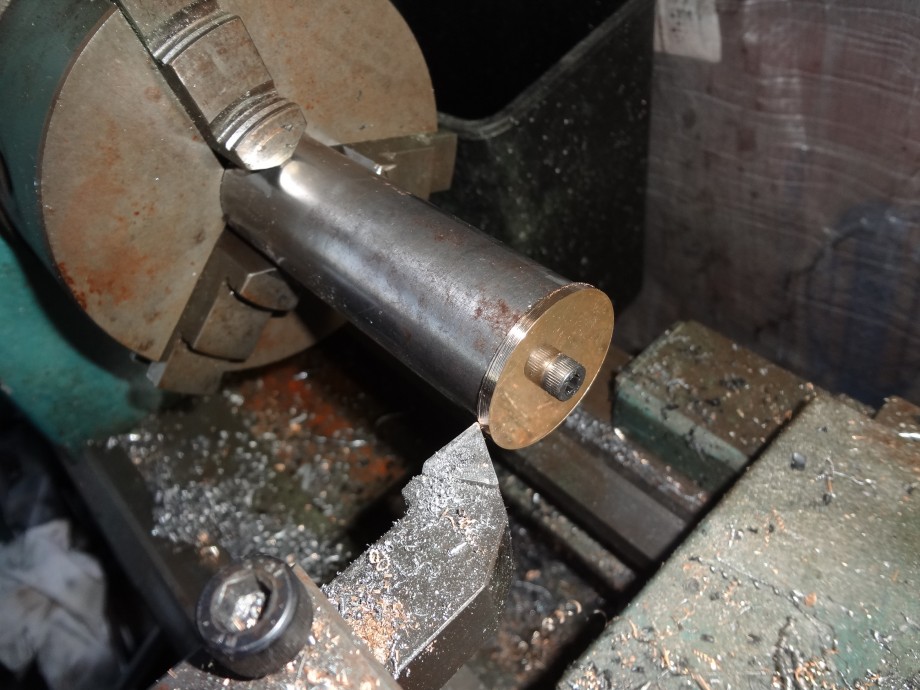

外径を懐中電灯の中に入る寸法に仕上げる。

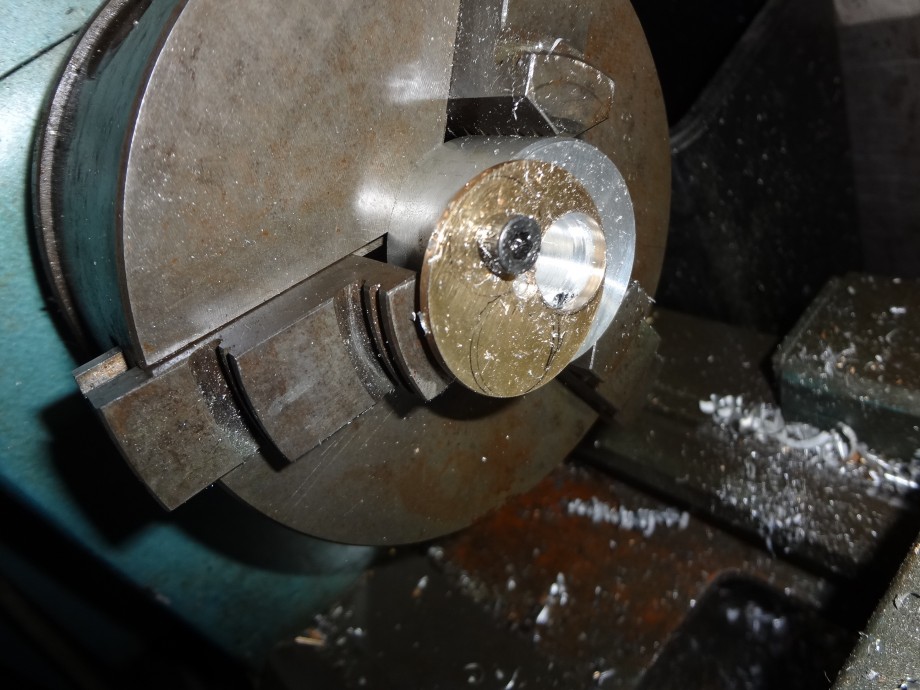

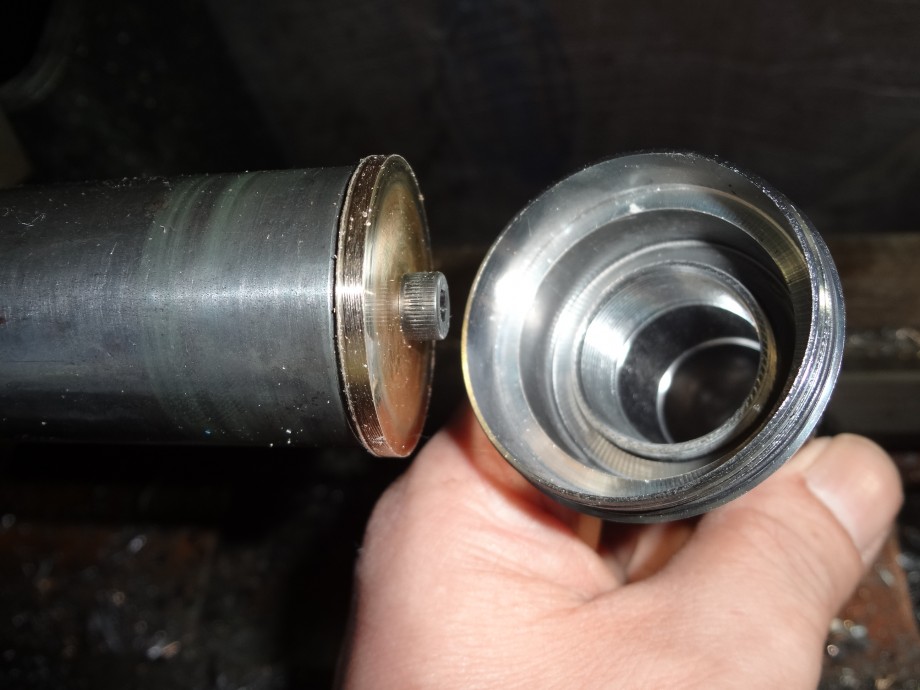

内側に入るようになりました。

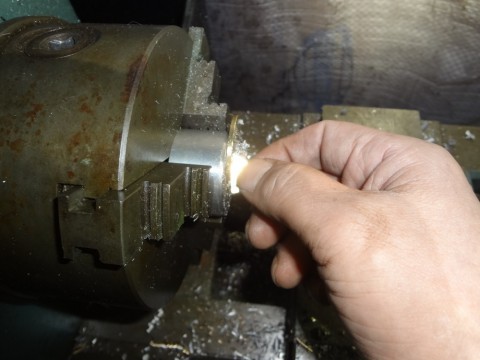

その後、円盤のバリ取りをして、
今度は、別のベースを冶具にします。

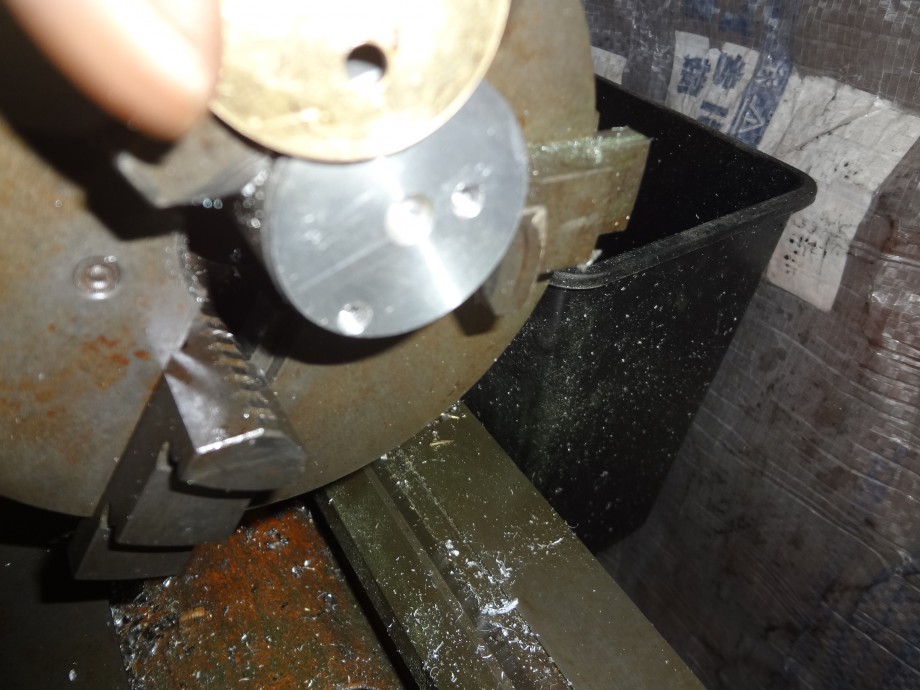

中心以外に穴を開けるので、ベースを偏心してチャックに挟みます。
危険な裏技ですが、２つのツメで締め付けました。

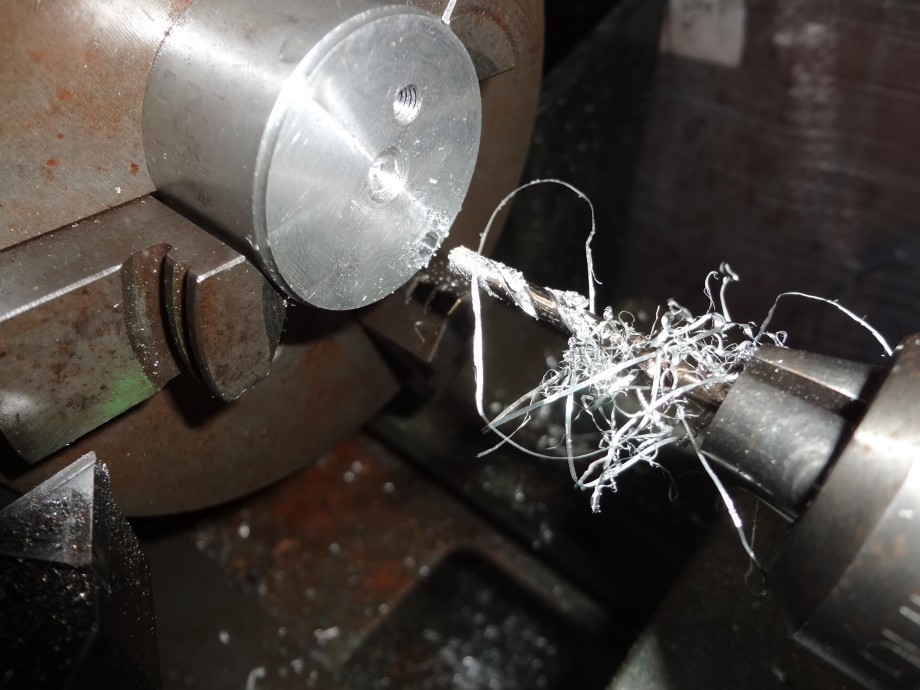

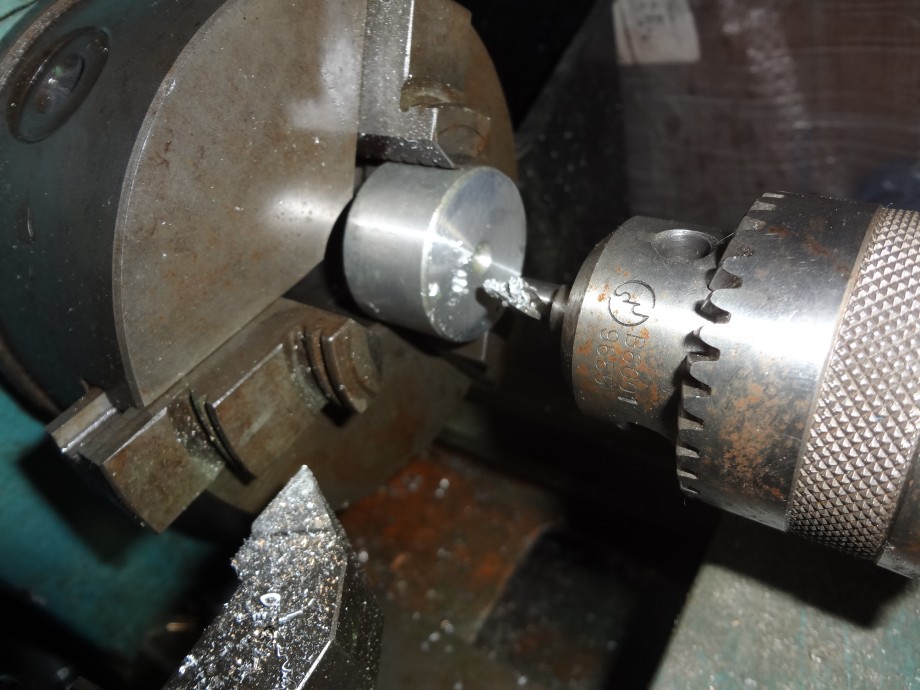

穴を開けてから、タップを切れる所まで切ります。

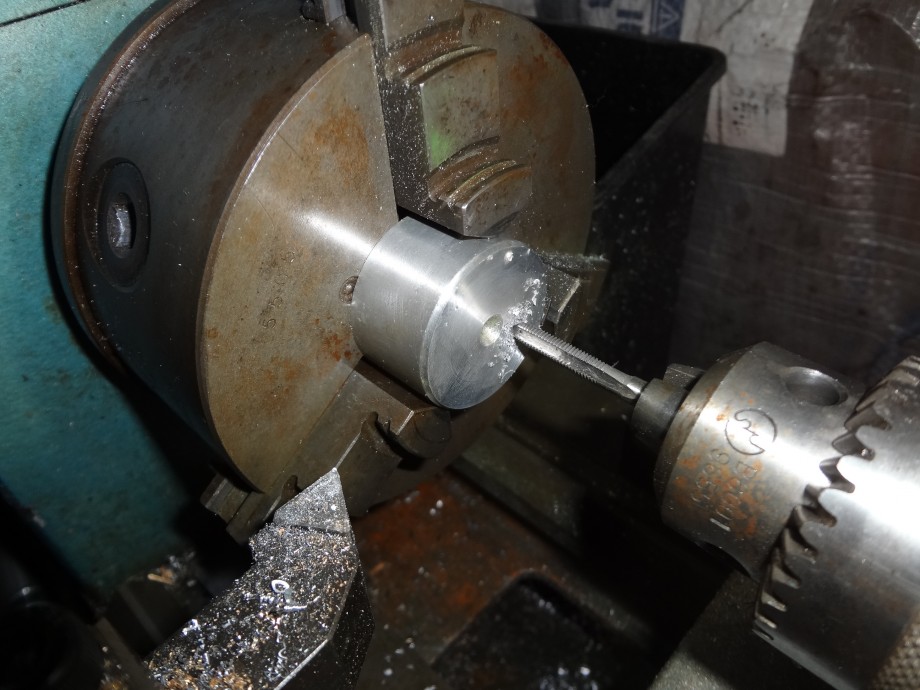

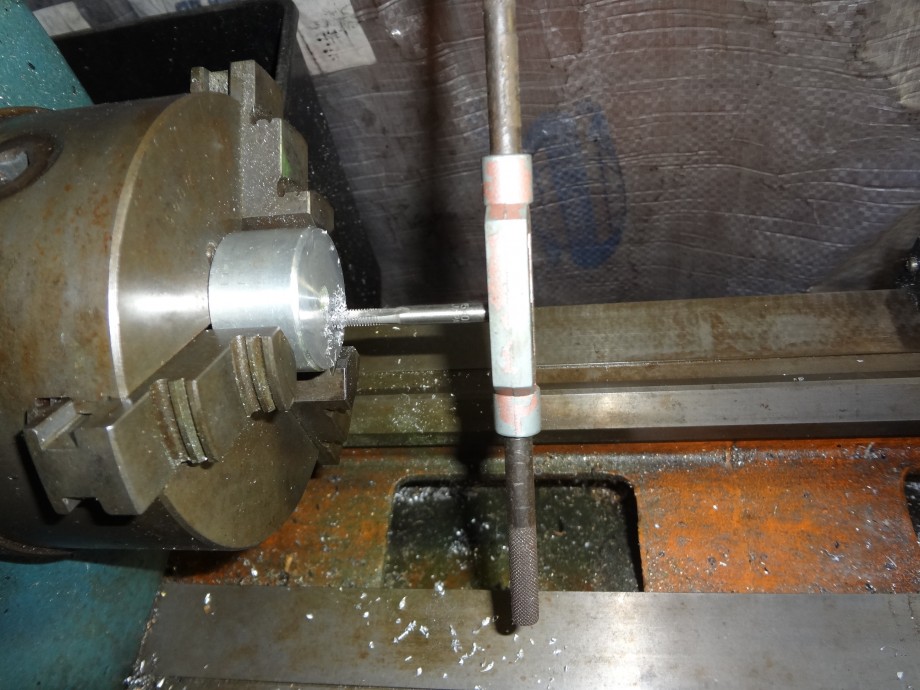

チャックに挟んで、タップを切って行くと、真っ直ぐにタップが立ちます。
最後は、手作業でネジ切り。
ベースを正常に締め付けて、円盤を偏心した穴に取り付けます。
この位置は、後で穴位置を決めるのに使う穴です。

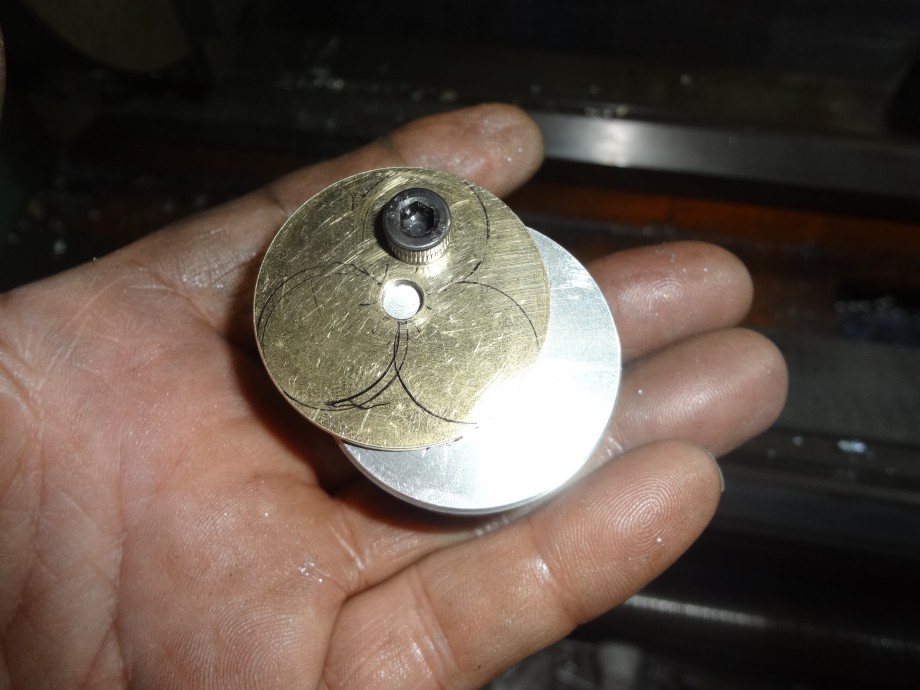

円盤に穴が開きました。
サーキットボードをはめ込む位置を書きます。
先ほどの穴をナゼ空けたか、ですが、中心穴にボルトを締めるとそれがドリルに当たってしまい、穴が開きません。
中心の位置出しをします。
この上の穴の位置をマジックでベースに書きます。
これがボルトの締め付け穴になります。
ギリギリまで、ベースをズラシて、穴を空けます。
ベースにネジ穴が２つ開きました。

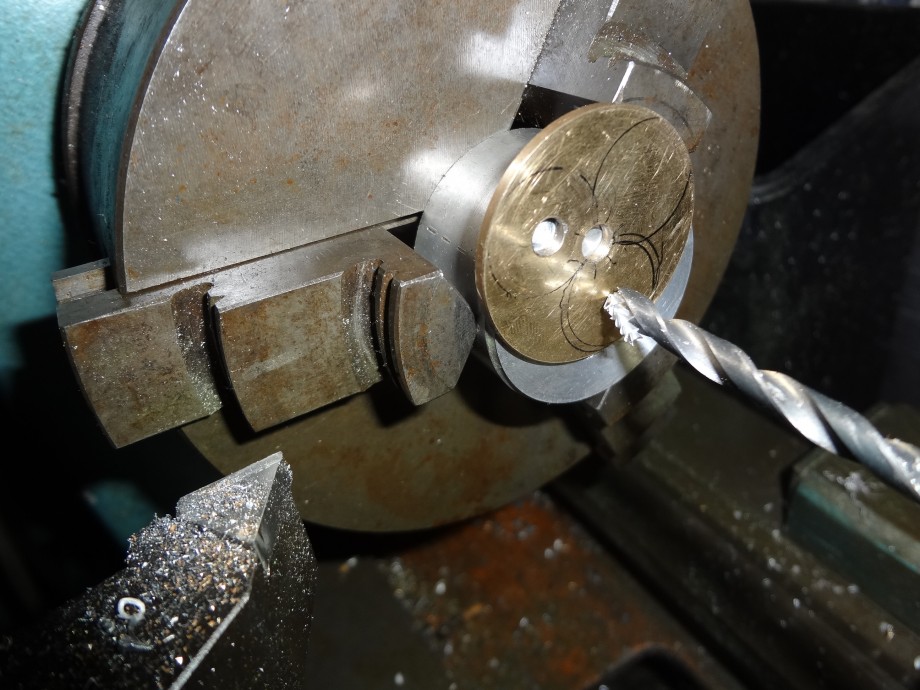

この位置で締め付ければ、２つの穴が開きます。

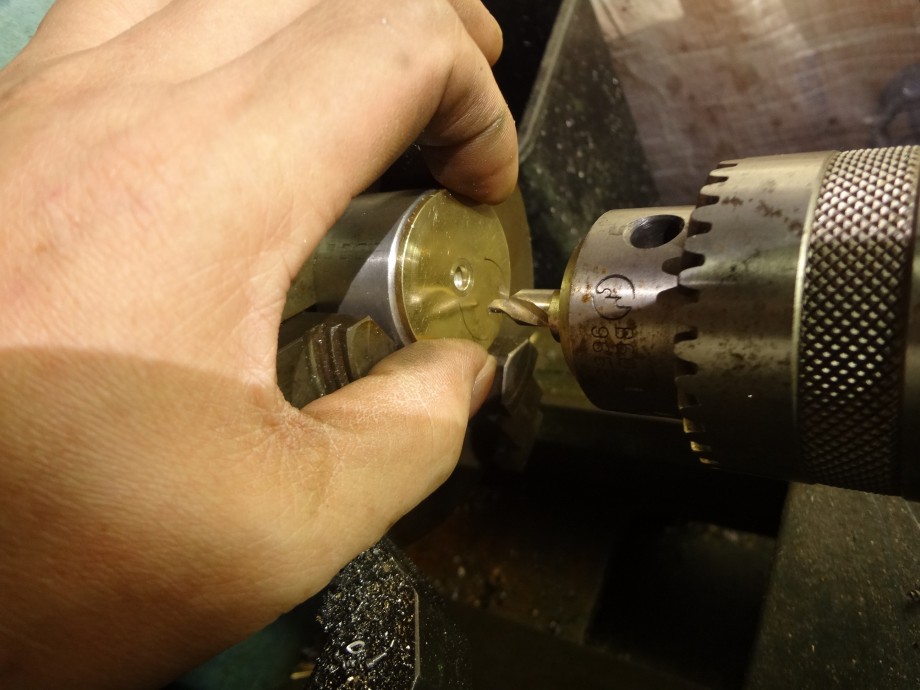

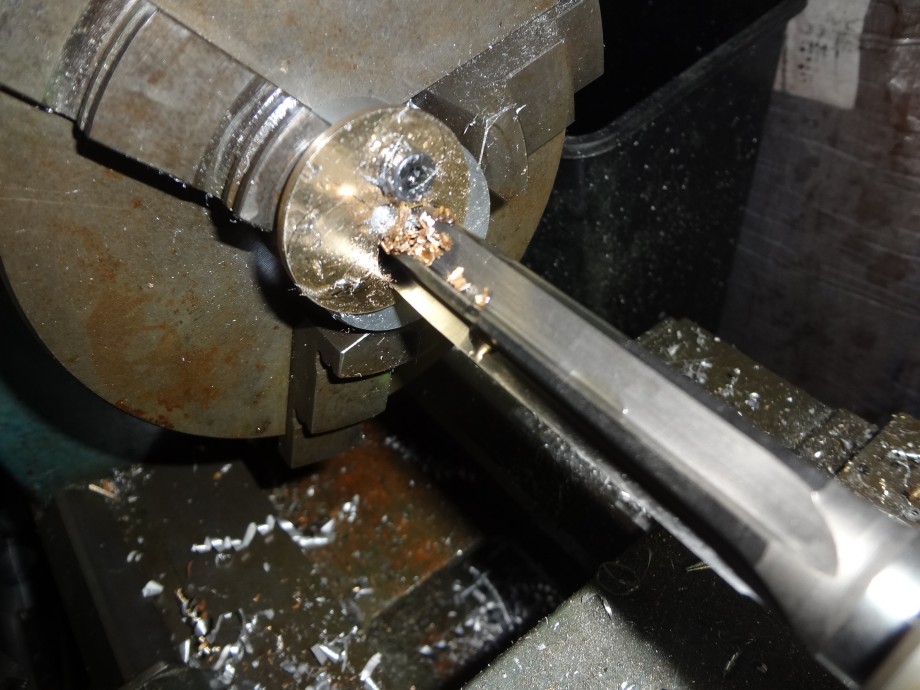

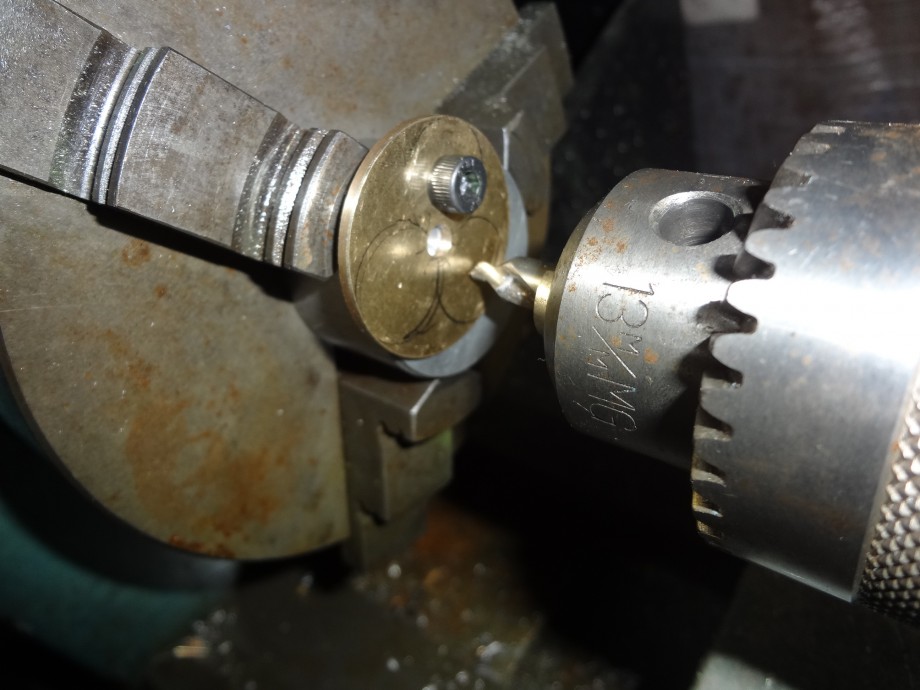

センタードリルで位置決め

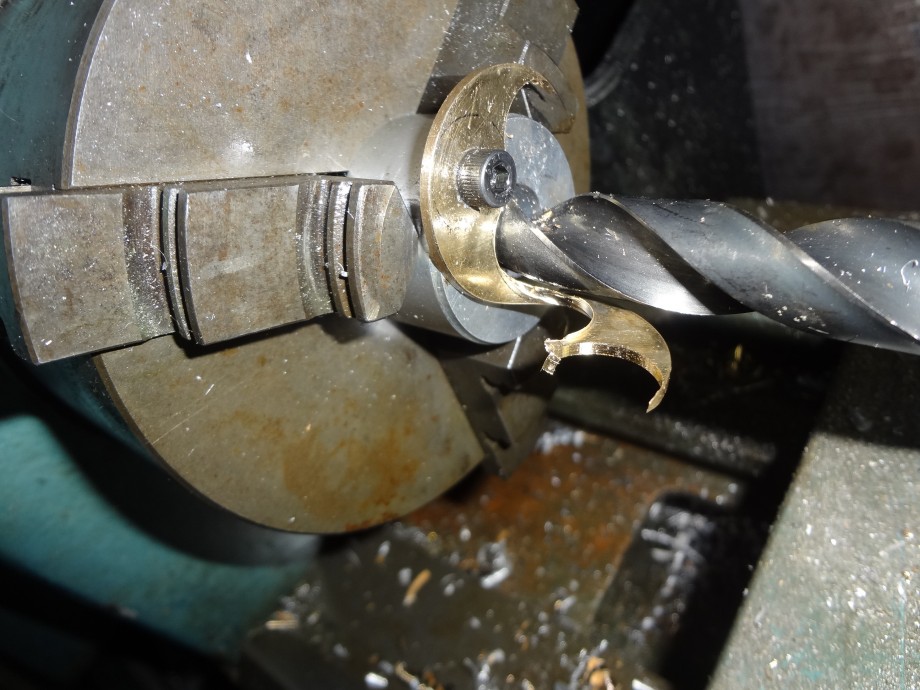

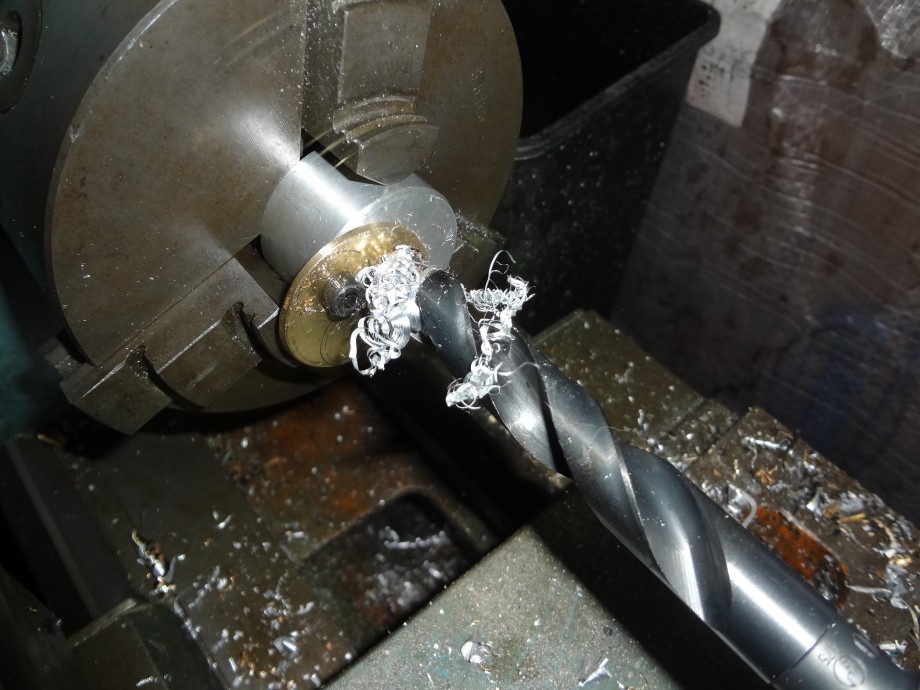

でかいドリルでベースごと、穴あけ。
１６ｍｍの穴が開きました。

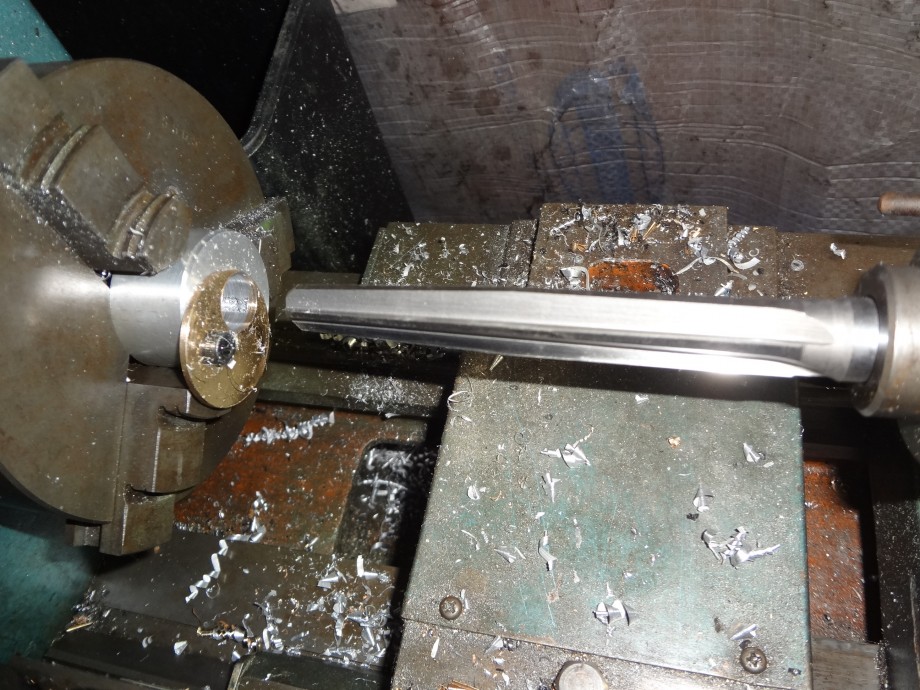

１７ｍｍの穴が必要なので、リーマで広げます。
グリグリとやります。

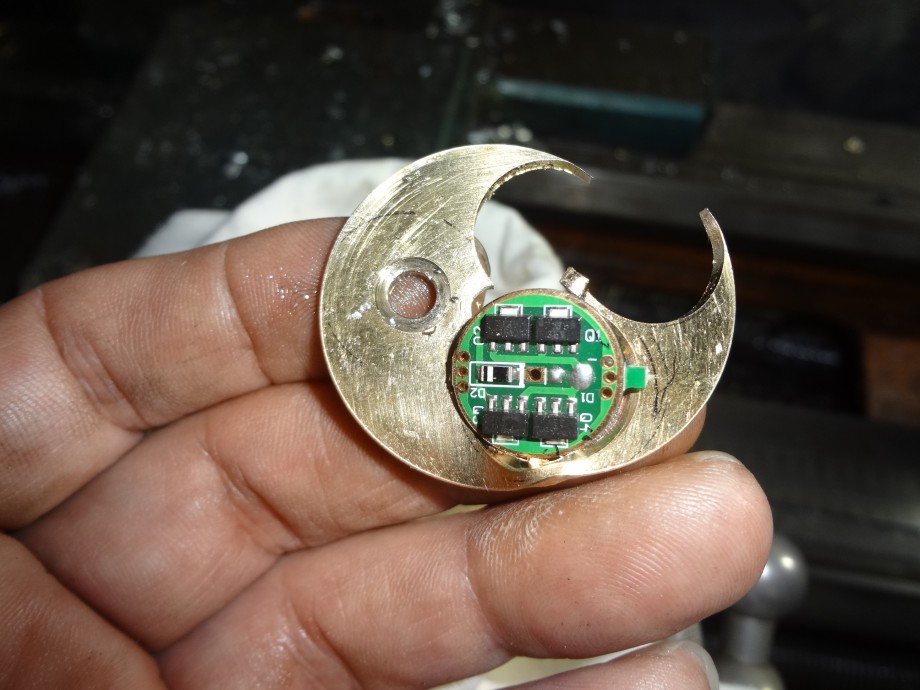

何とか、サーキットボードが入りました。

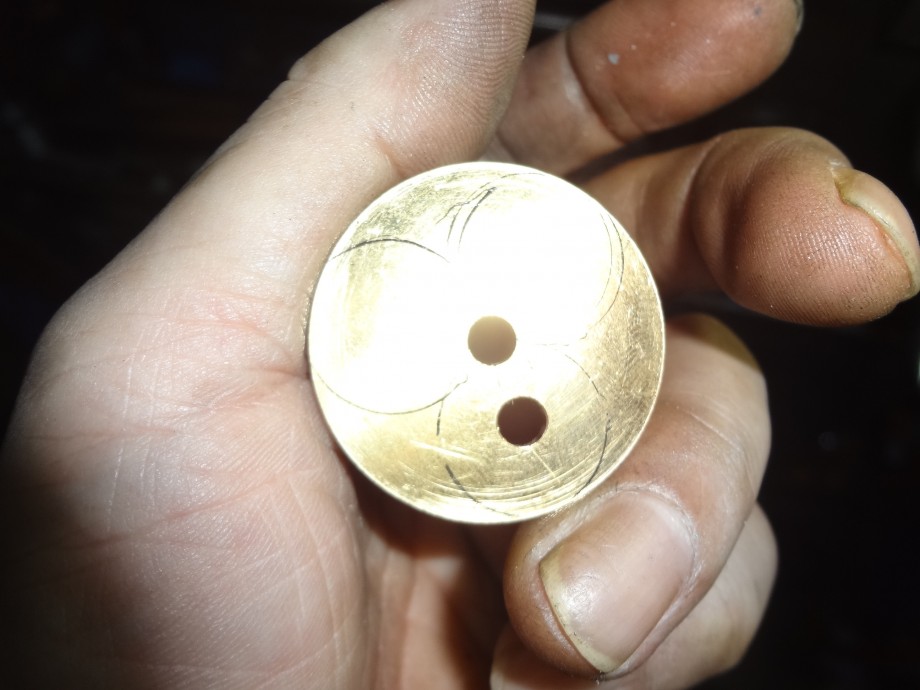

円盤を外して、位置を変えて２つ目の穴を開けていたんですが・・・
あれ？

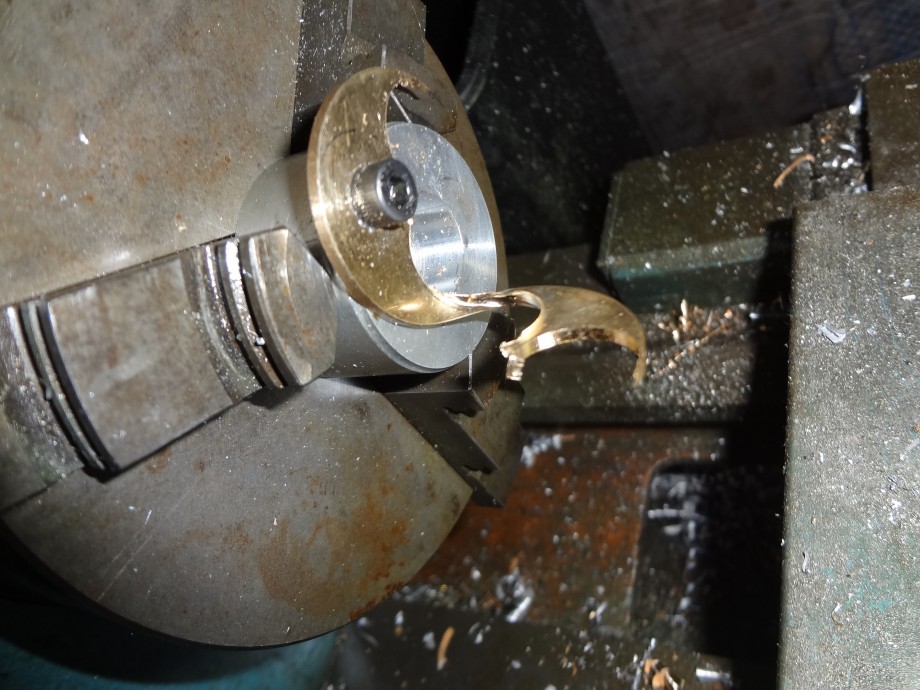

ブチッ！！(汗)
・・・
！！！
あああ、

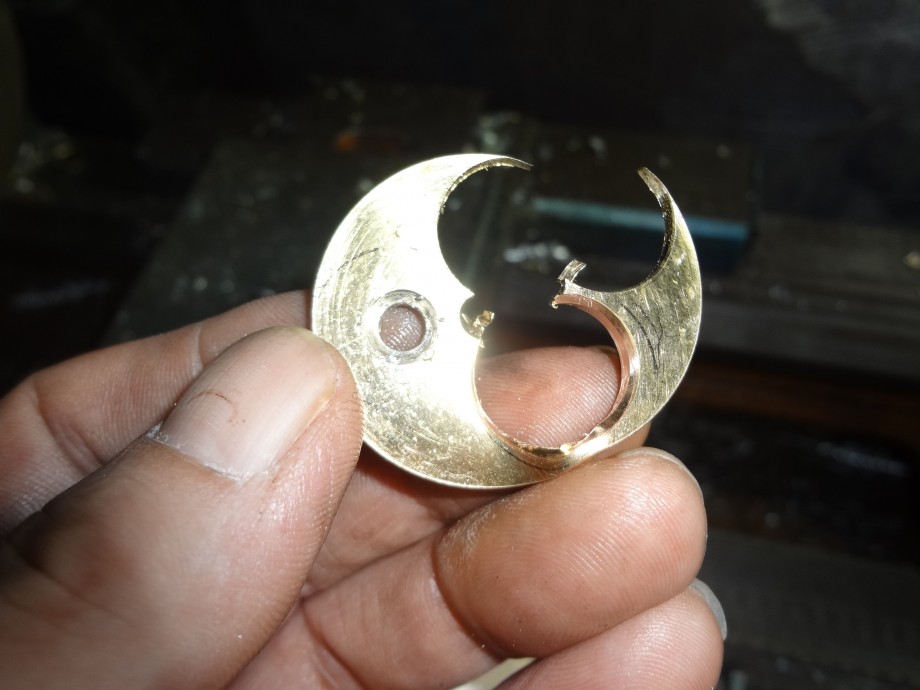

これが、３つ入るはずだったんですが、終わった！(泣)
気が向いたので、再挑戦。
多灯式ライト
多灯式ライト ２
※ 忘れている方が殆どと思うので、過去の経過です。
ヤフオクで真鍮の円盤を入手し、それを加工します。
センタードリルで穴を開けてから、下穴・ネジ切りします。
これは、冶具です。
この金色の円盤が今回、加工する物。
中心に穴を開け、ネジで締め付け。
外径を懐中電灯の中に入る寸法に仕上げる。
内側に入るようになりました。
その後、円盤のバリ取りをして、
今度は、別のベースを冶具にします。
中心以外に穴を開けるので、ベースを偏心してチャックに挟みます。
危険な裏技ですが、２つのツメで締め付けました。
穴を開けてから、タップを切れる所まで切ります。
チャックに挟んで、タップを切って行くと、真っ直ぐにタップが立ちます。
最後は、手作業でネジ切り。
ベースを正常に締め付けて、円盤を偏心した穴に取り付けます。
この位置は、後で穴位置を決めるのに使う穴です。
円盤に穴が開きました。
サーキットボードをはめ込む位置を書きます。
先ほどの穴をナゼ空けたか、ですが、中心穴にボルトを締めるとそれがドリルに当たってしまい、穴が開きません。
中心の位置出しをします。
この上の穴の位置をマジックでベースに書きます。
これがボルトの締め付け穴になります。
ギリギリまで、ベースをズラシて、穴を空けます。
ベースにネジ穴が２つ開きました。
この位置で締め付ければ、２つの穴が開きます。
センタードリルで位置決め
でかいドリルでベースごと、穴あけ。
１６ｍｍの穴が開きました。
１７ｍｍの穴が必要なので、リーマで広げます。
グリグリとやります。
何とか、サーキットボードが入りました。
円盤を外して、位置を変えて２つ目の穴を開けていたんですが・・・
あれ？
ブチッ！！(汗)
・・・
！！！
あああ、
これが、３つ入るはずだったんですが、終わった！(泣)
