久しぶりの機械ログです！

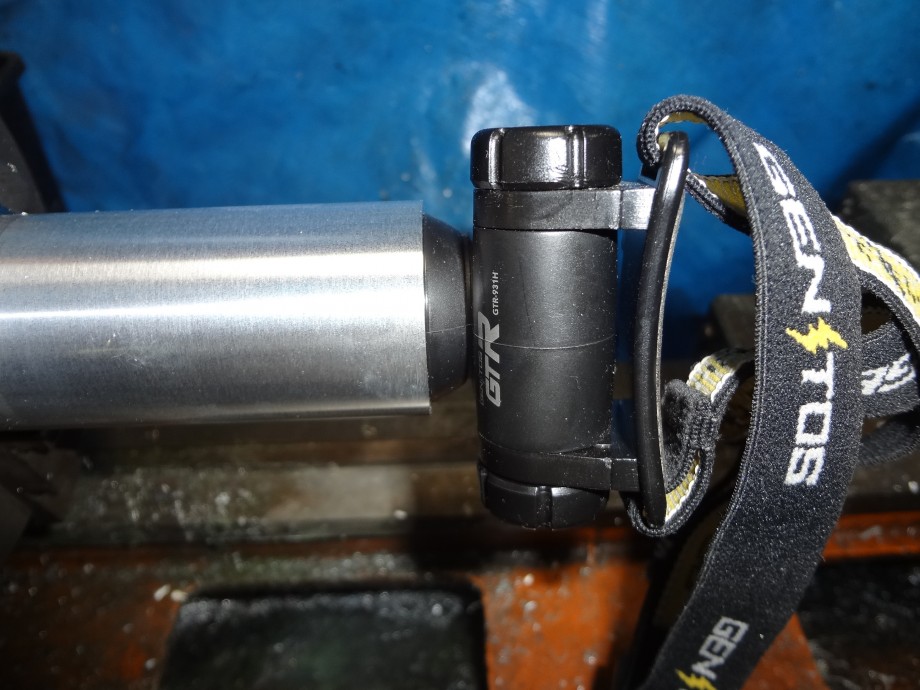

自分用の爆光ライトを製作します。

１１月３日にテトラから落ちて、その時、爆光ライト

が自分の身代わりになって、海に落ちました。

やっと、自分用が製作できます。(笑)

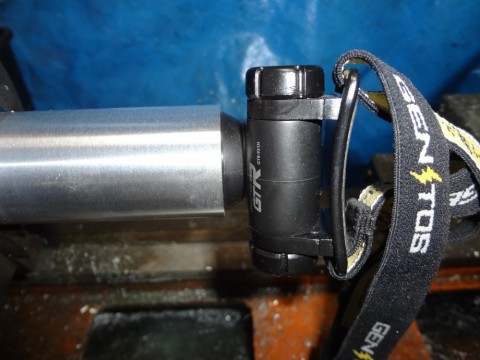

このジュラルミンの塊が製品に変わる様子をお楽しみ下さい！(笑)

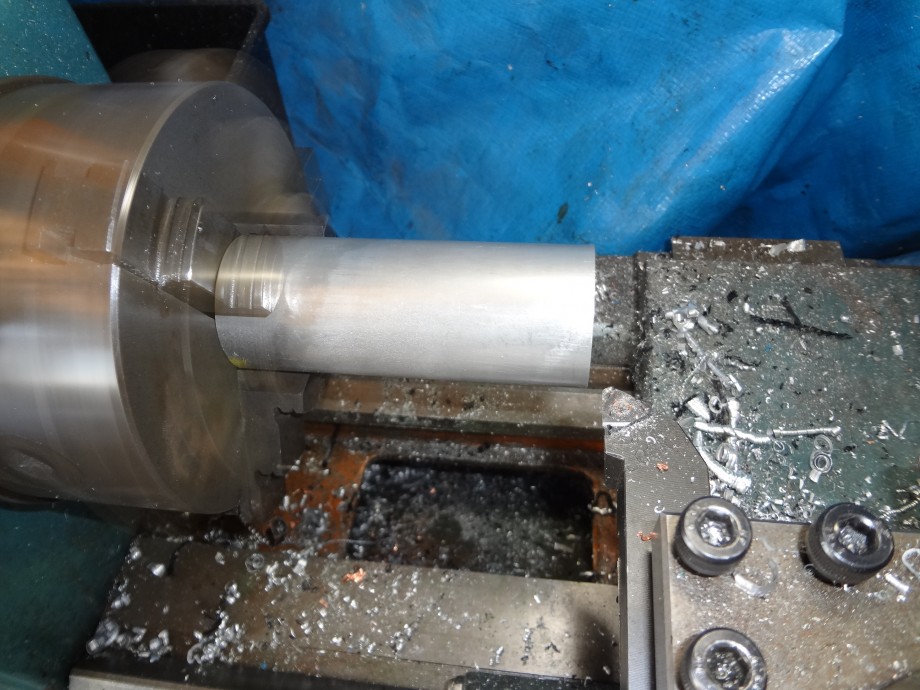

掴みシロを仕上げます。

それを反対に掴む事で精度良く加工できます。

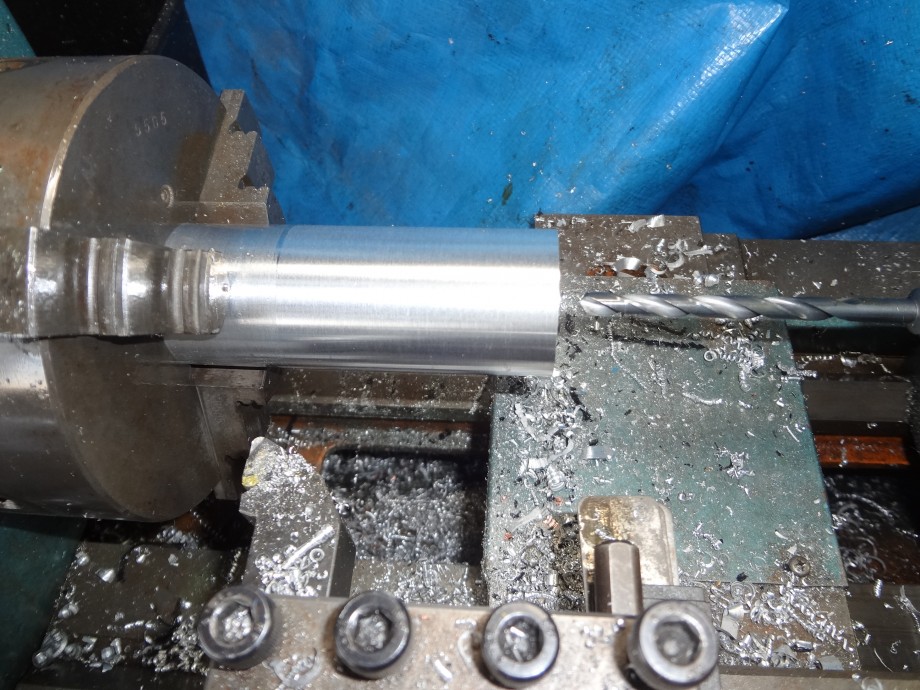

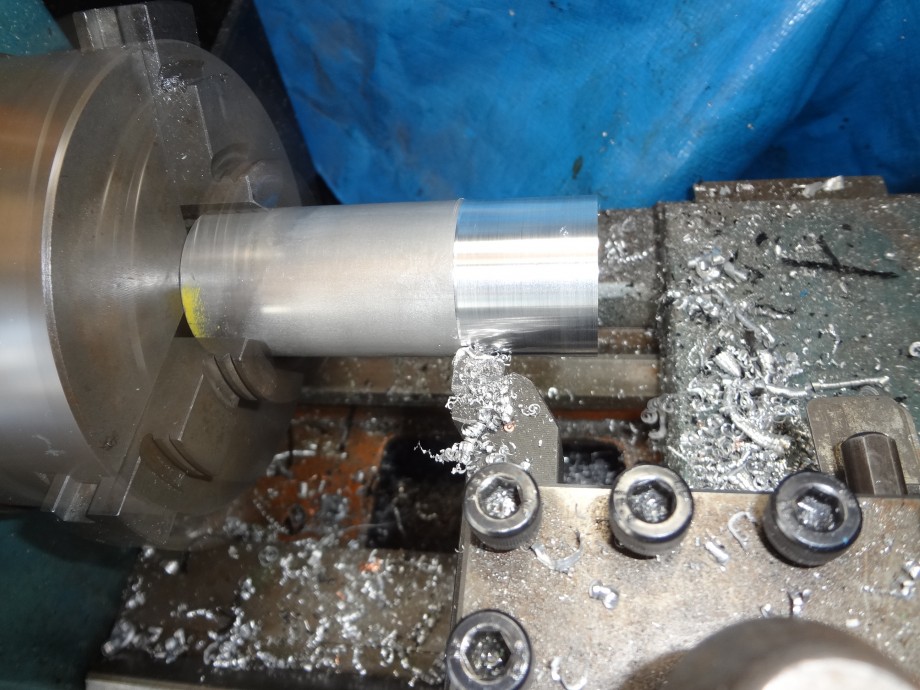

振れが出ないように外径を削ってから、８ｍｍドリルで中心穴を空けます。

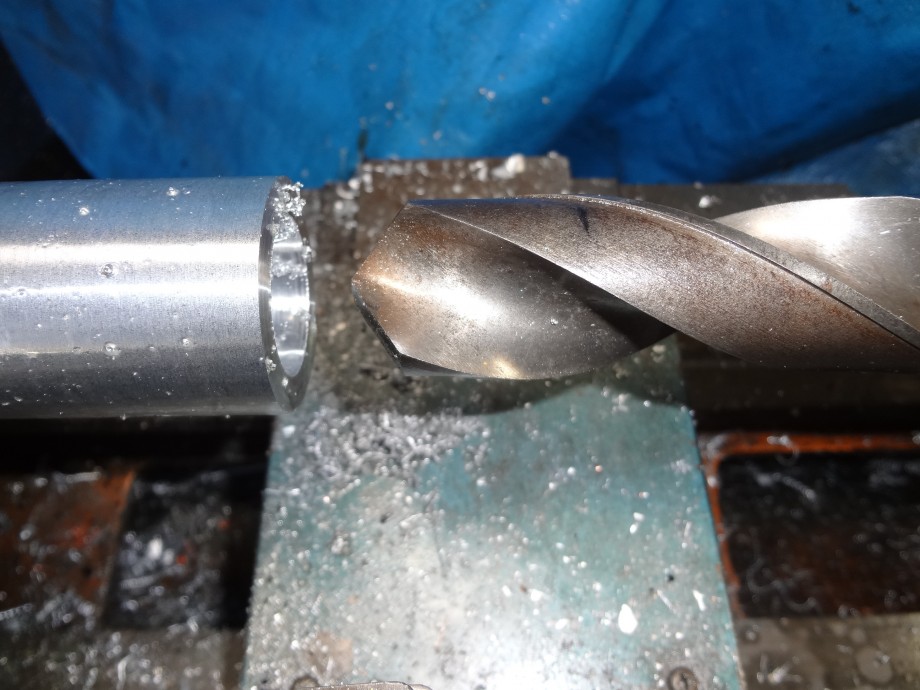

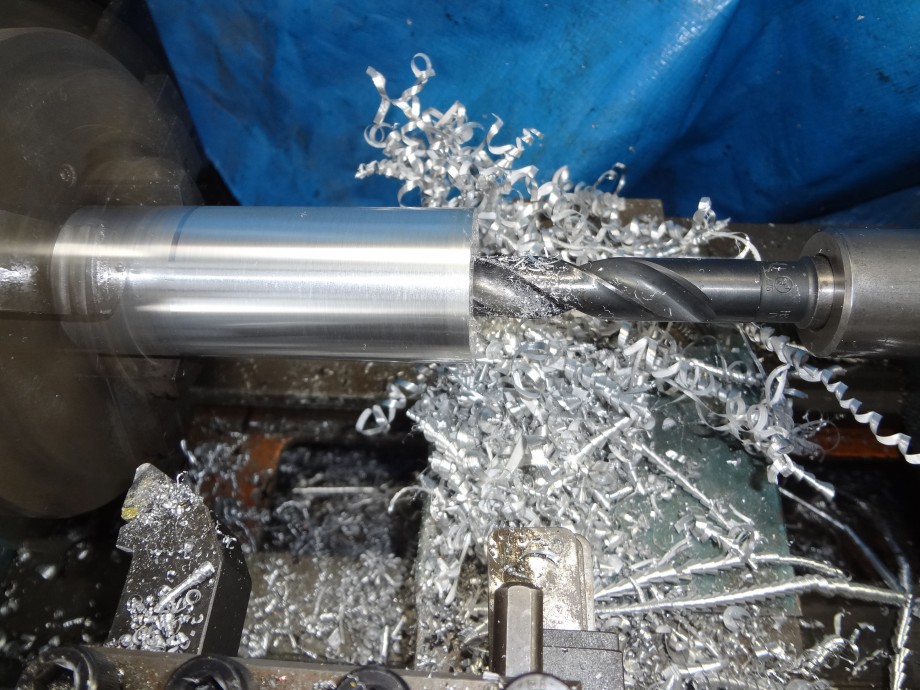

太いドリルで広げます。

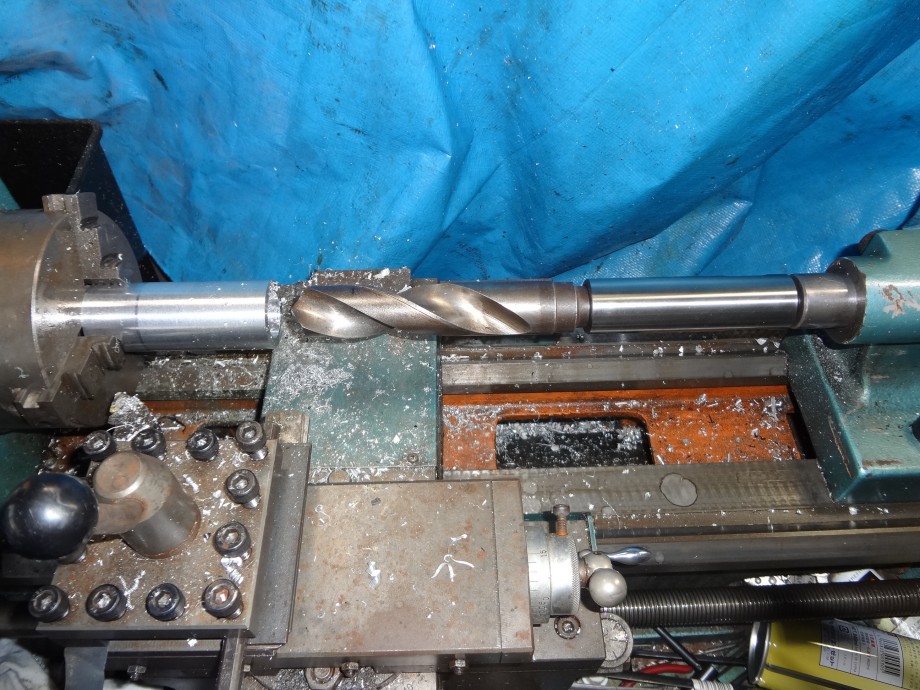

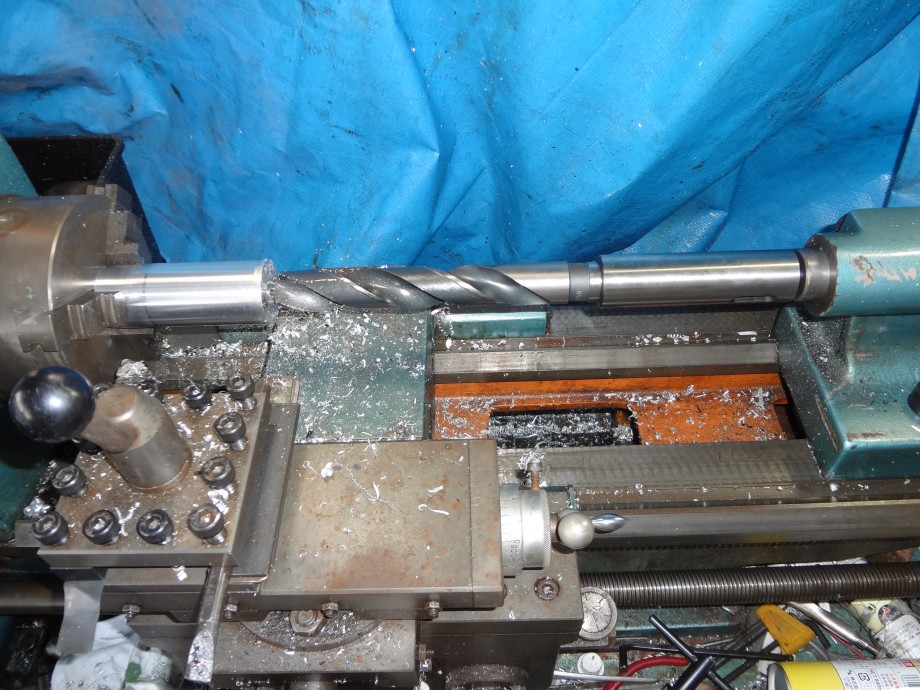

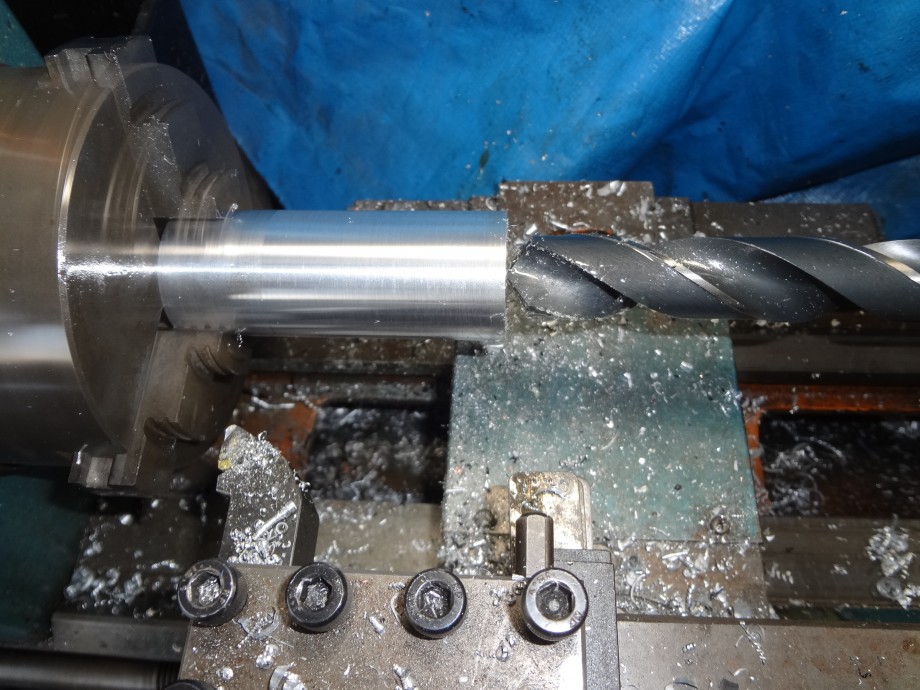

さらに太いドリルです！

これは、こんなに長い！！

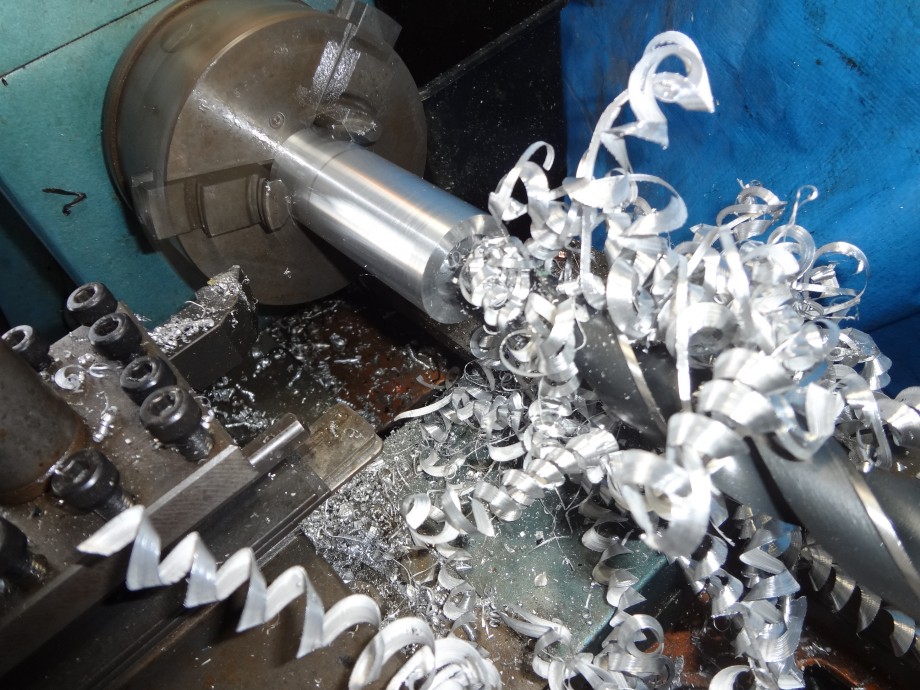

グチャグチャ！(笑)

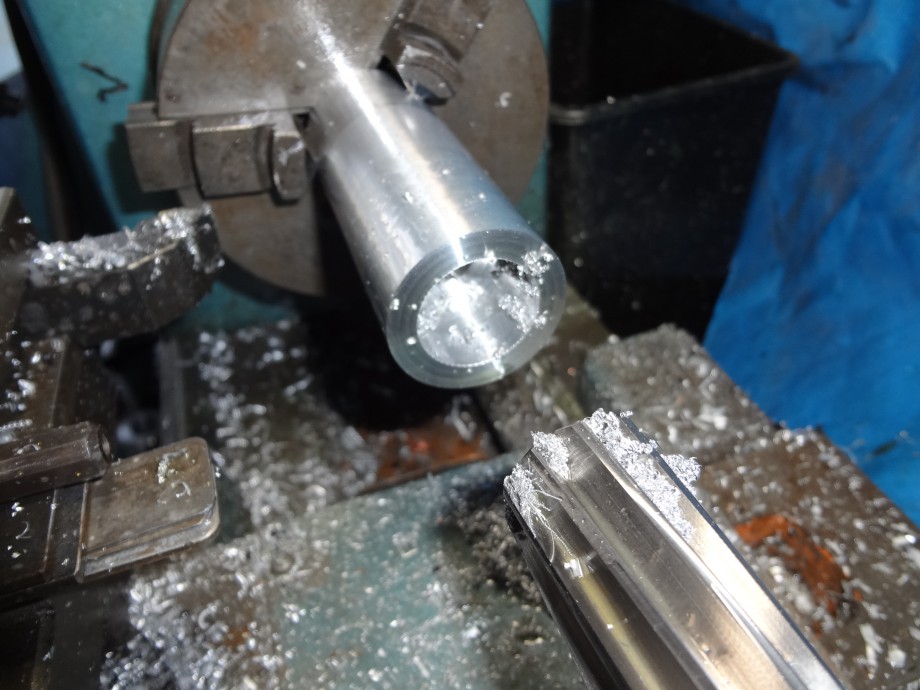

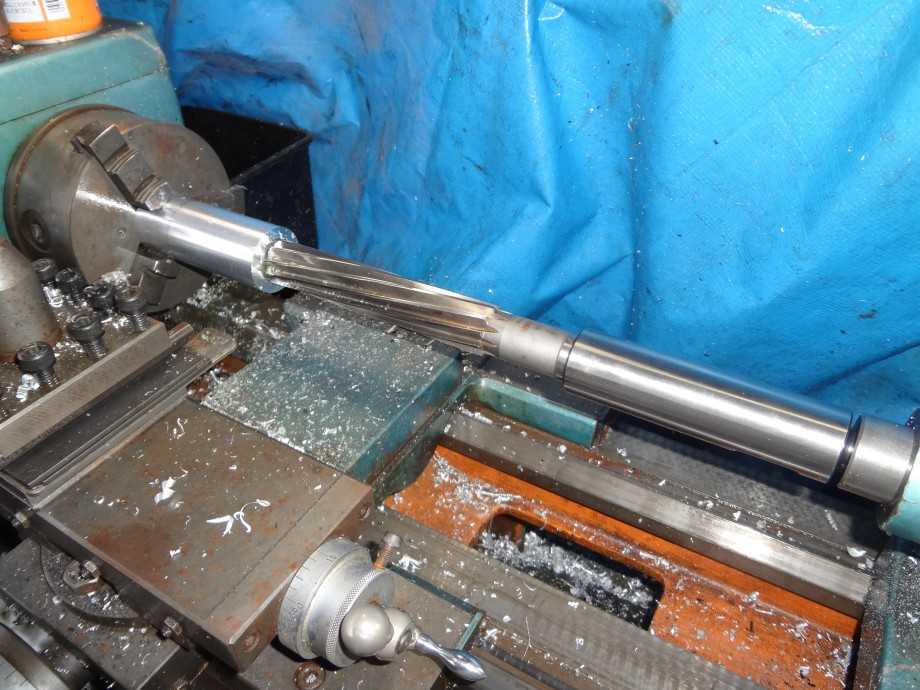

リーマで仕上げます。

リーマが終わりました。

もっと太いのをブチ込みます！

ええ、こんなに太い！(笑)

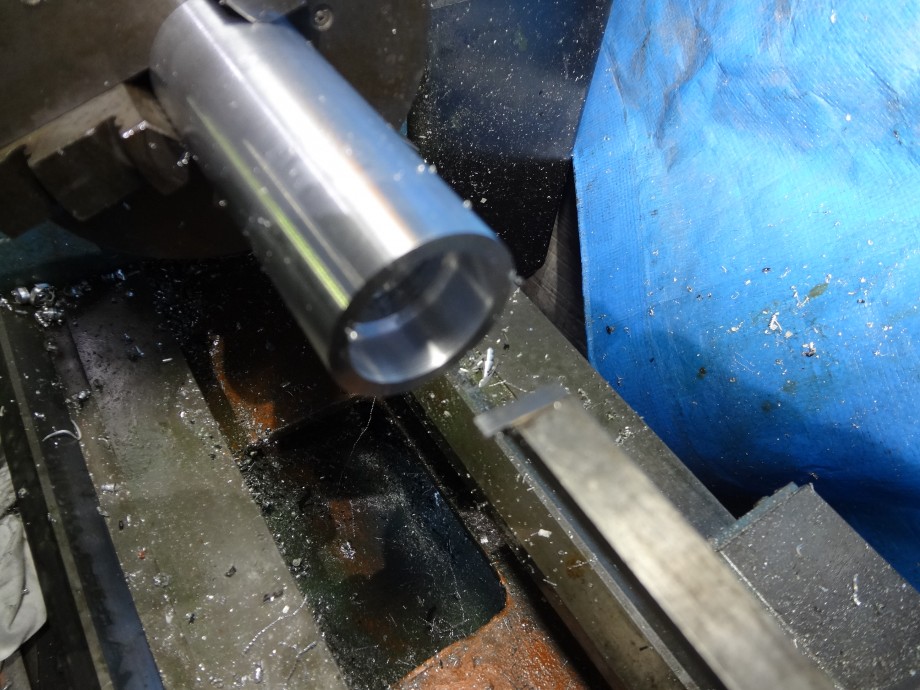

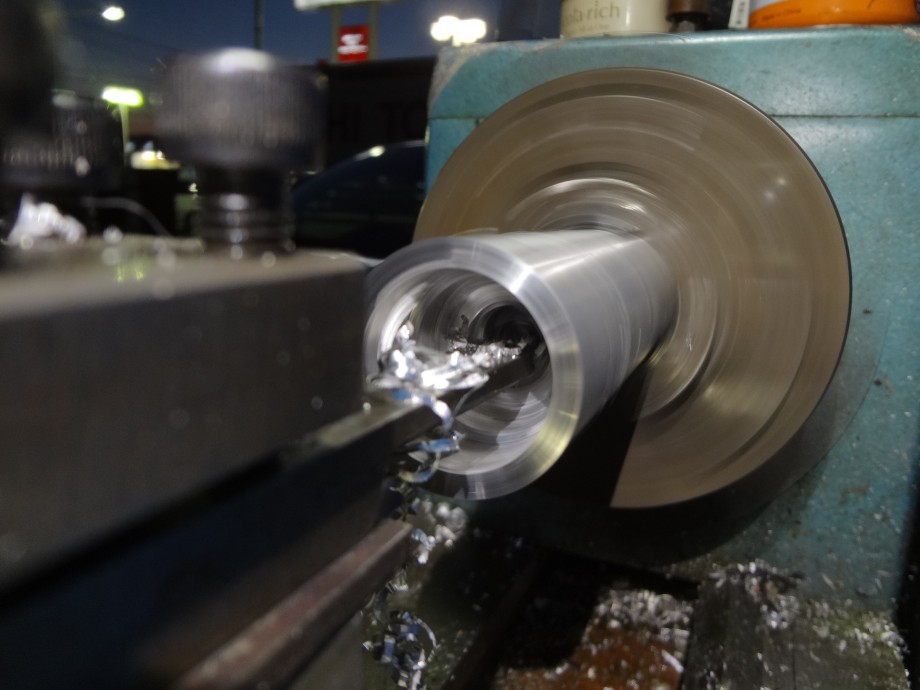

中繰りバイトで仕上げました。

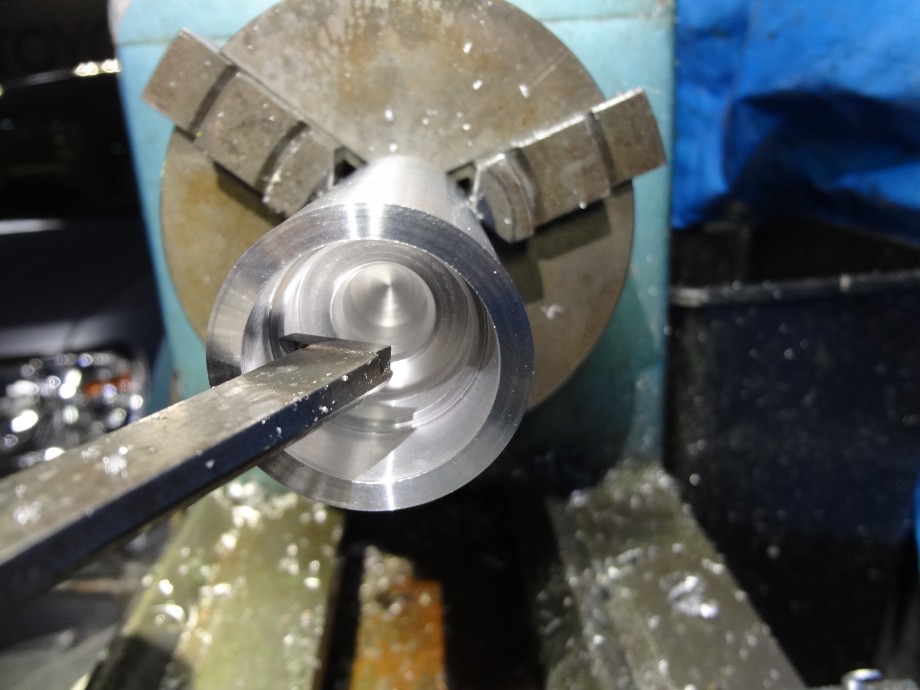

次に、この溝入れバイトです！

端面仕上げです！

面取りです。

Ｏリング溝入れバイトが刺さった！（痛）

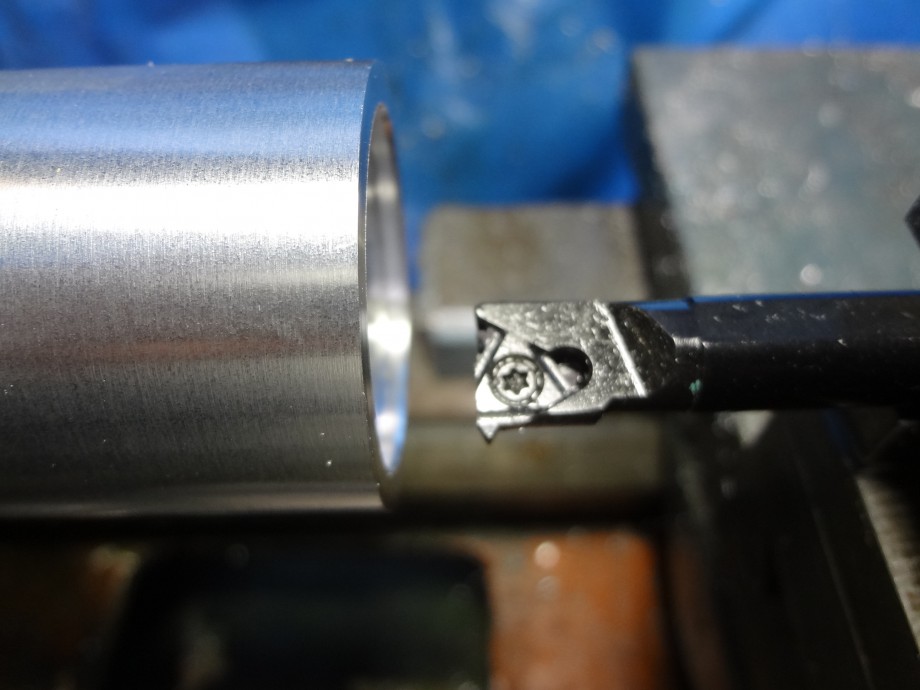

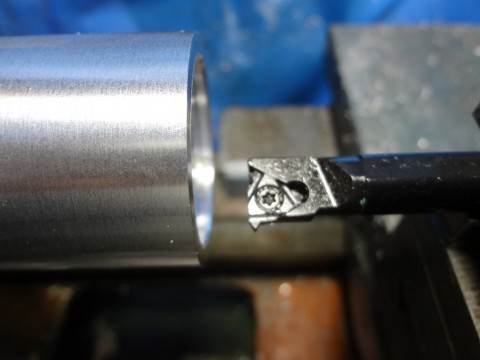

内径ネジ切りバイトです！

ネジ切りの状態を確認します。

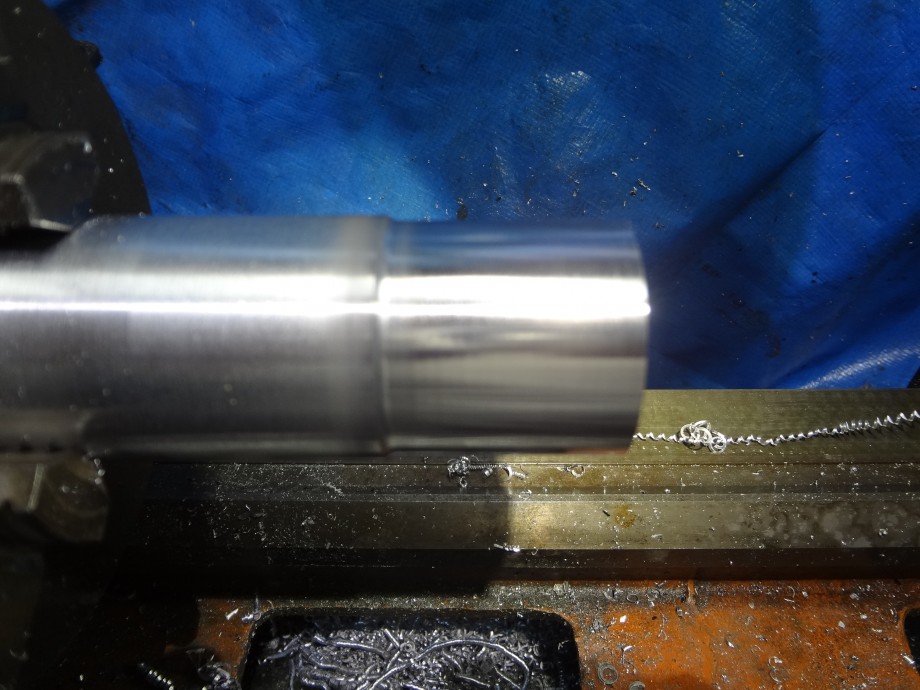

外径加工です。

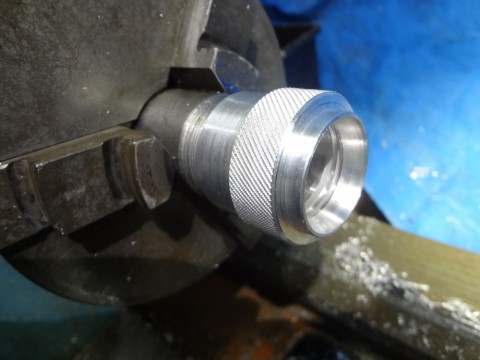

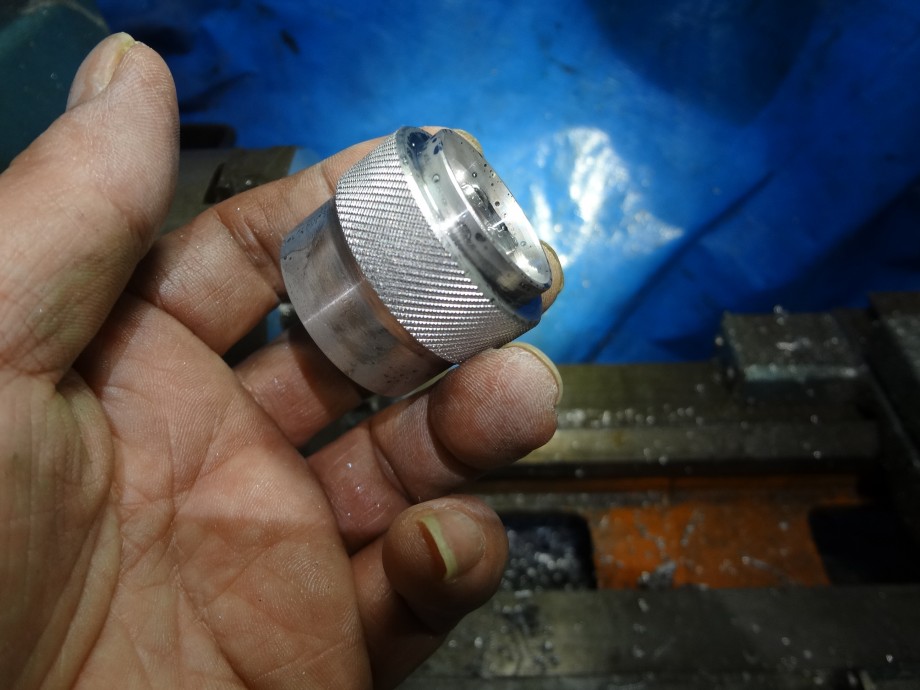

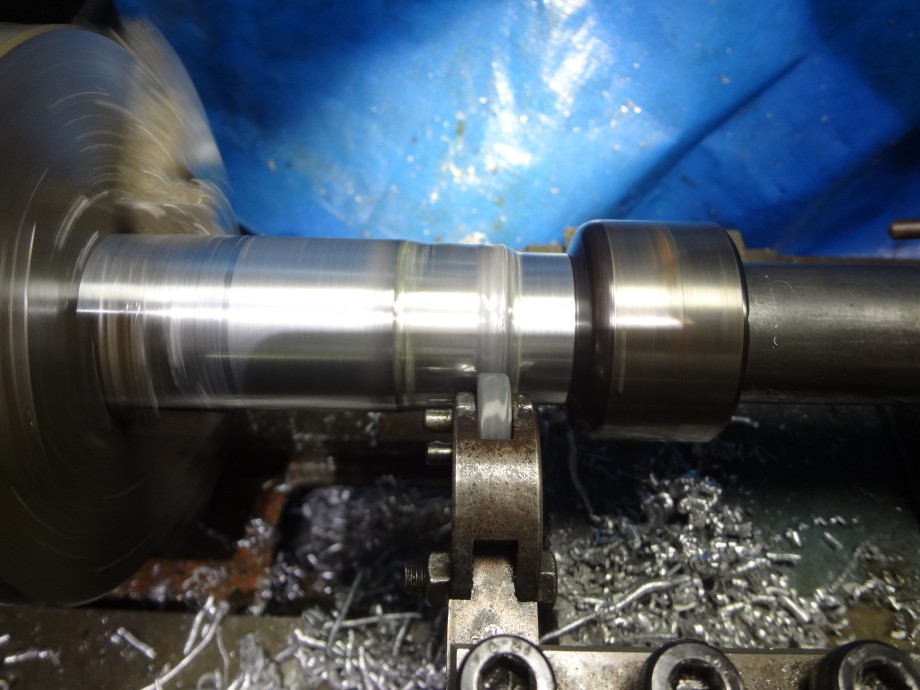

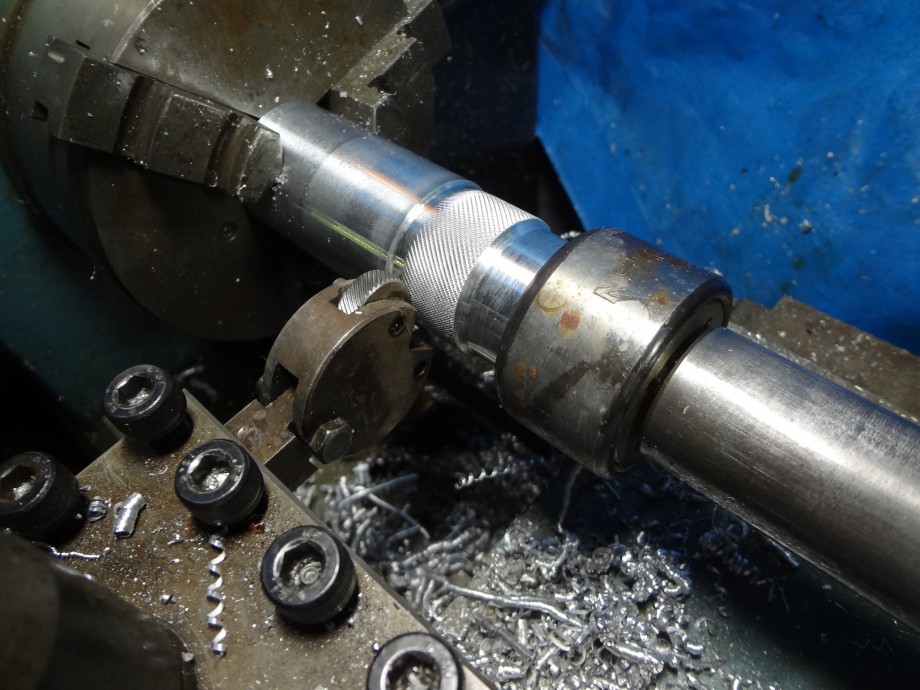

ローレット加工です！

キレイに切れました！(笑)

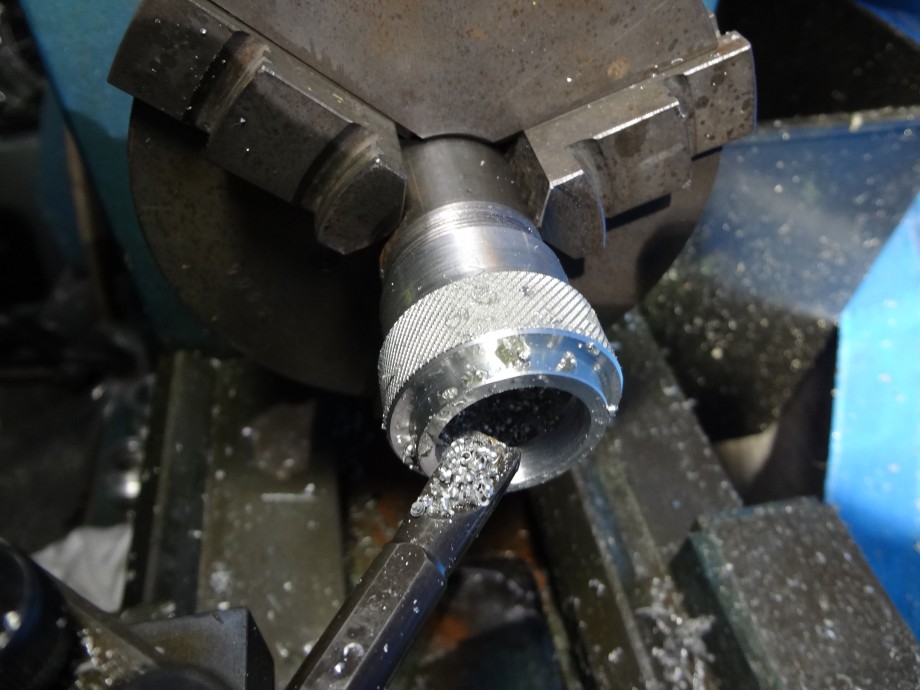

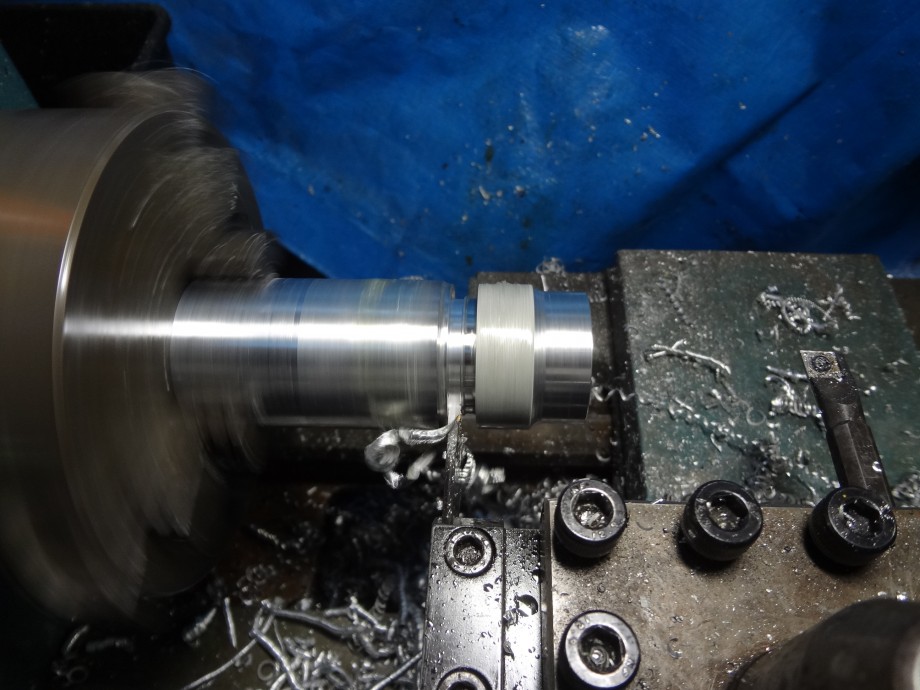

突っ切りバイト（ツールブロック）で切断！

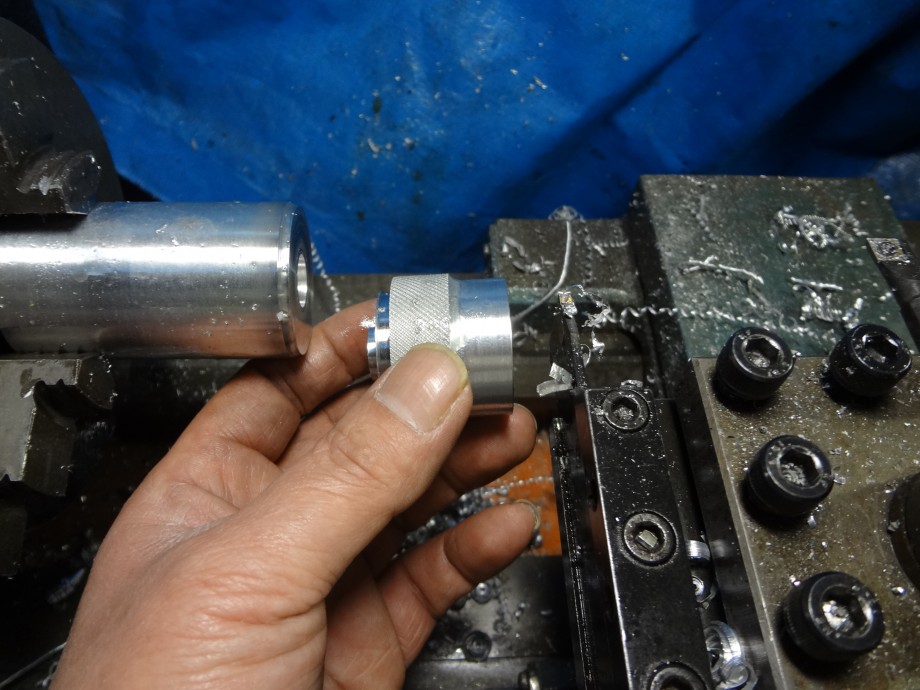

切れました！

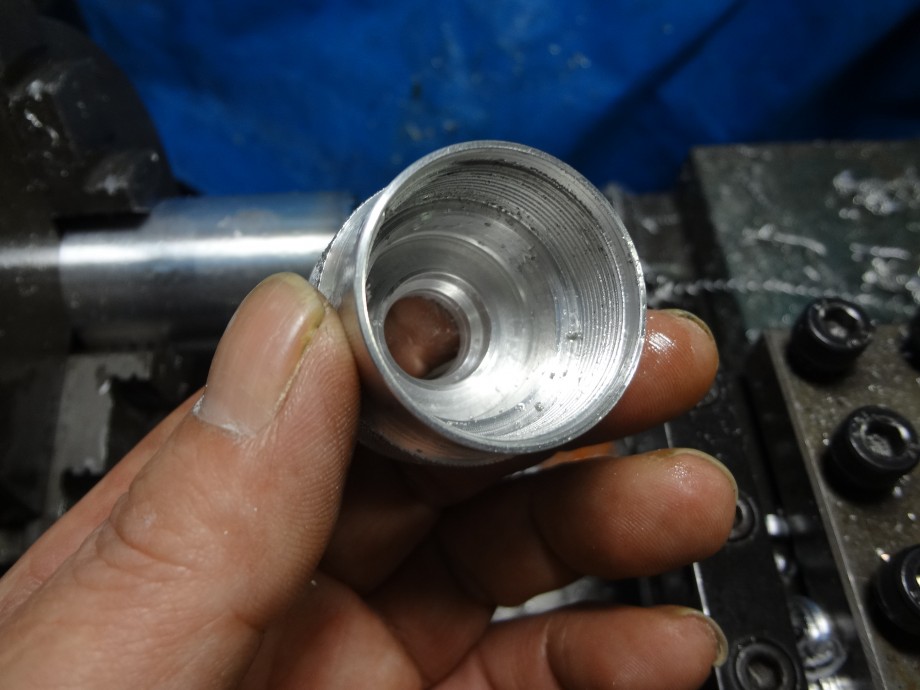

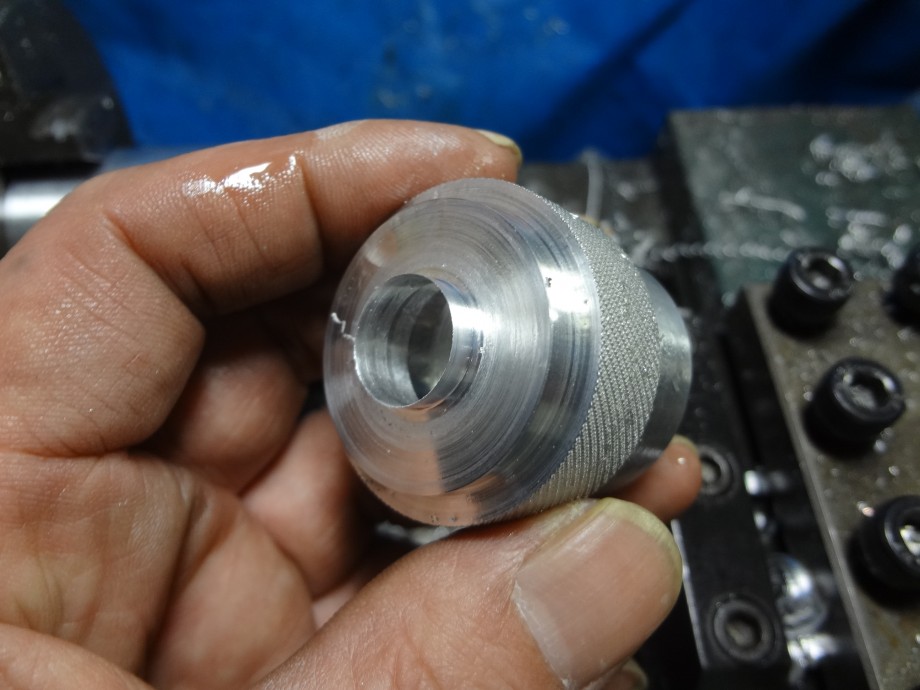

中は、このような加工

まだ、前は加工していません。

穴を広げて、反射板のように削ります！

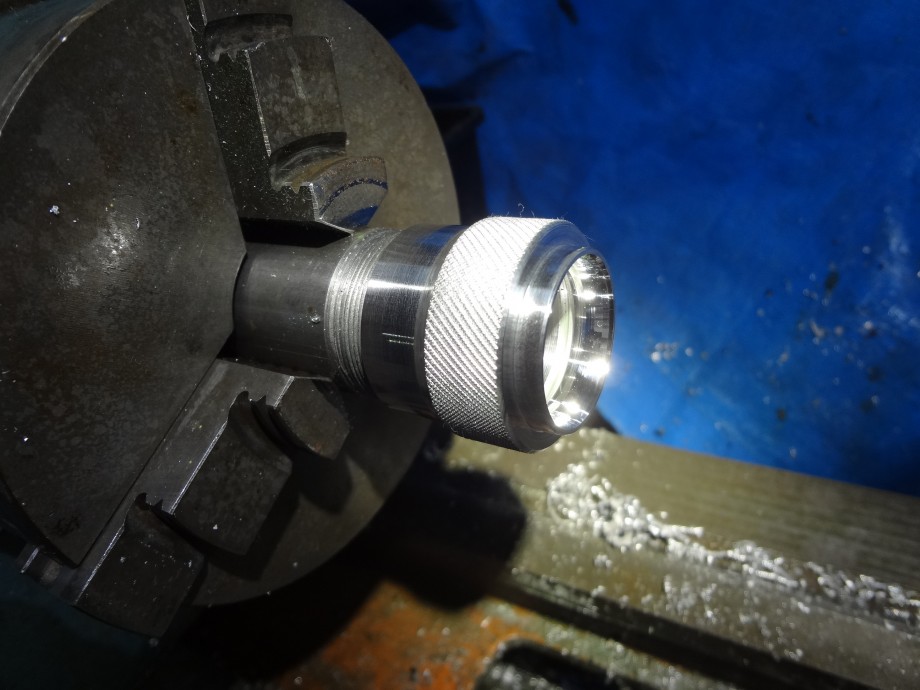

キレイに削れました！！(笑)

そして、青棒で研磨！　

ピカピカだァ！！(笑)

完成！！

2013年1月6日
コメント(10)

コメントを見る

みんなからのコメントコメントする

素晴らしい～
裏投げ３連発からの
フィッシャーマンスープレックスのような
流れるような工程・・・

しびれます（＾－＾）

AAコメントする
2013年1月7日

佐藤祐二

福岡県

自作ライト

愛知県

>佐藤祐二さん
ええ、工業系の特技ですネ、(笑)
実際は、かなり時間が掛かるんです。
寸法測定、刃物の高さ合わせとか、細かい加工ははしょっています。
まあままでしょ？(笑)

コメントする
2013年1月7日

うーん。すごい！そして美しいですね。
もう陶芸家みたい^ ^
しかし最初の材料はかなり大き目で取り代が多いんですね。
僕は仕事で砥石でベアリングの研削をやっているので旋削をみるとすげぇたくさん削ってるように感じますがこれくらいが普通なんでしょうねー

AAコメントする
2013年1月6日

オニグラ

三重県

自作ライト

愛知県

>鬼倉(オニグラタン)さん
そのヒントで会社名がわかりました！(笑)
確か、伊出尾と言うオヤジがその会社に移籍したはず、でも、もう居ないか？ええ、昔は、そのベアリングを受け取る側でした。(笑)
よい会社にお勤めですネ、
自分も行こうと思えばその会社に移籍出来ましたネ、(笑)
旋盤作業は作る物の何倍も切粉がでますネ、
