【爆光ヘッドライトのハンドメイド】１．５ｍ防水ﾍｯﾄﾞﾗｲﾄＣＨ１０

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ １．５ｍ防水ﾍｯﾄﾞﾗｲﾄＣＨ１０

ジャンル:日記/一般
(ヘッドライト, ＣＨ１０)

ＣＲＥＬＡＮＴ　ＣＨ１０

１．５ｍ防水のﾍｯﾄﾞﾗｲﾄを注文して見ました。

以外にコンパクトなパッケージです。

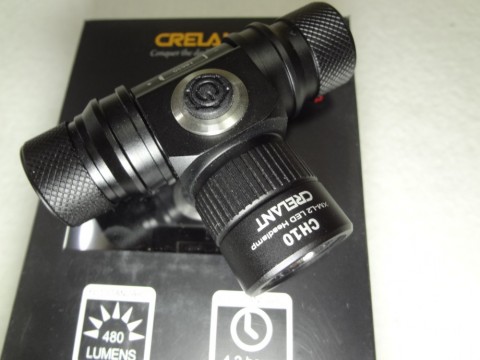

本体です。
作りは、かなり良いです！
電池蓋のネジ精度もＧｏｏｄ！
どこが繋がっているのかもわからない？
どうやって組み立ててあるのか？？？

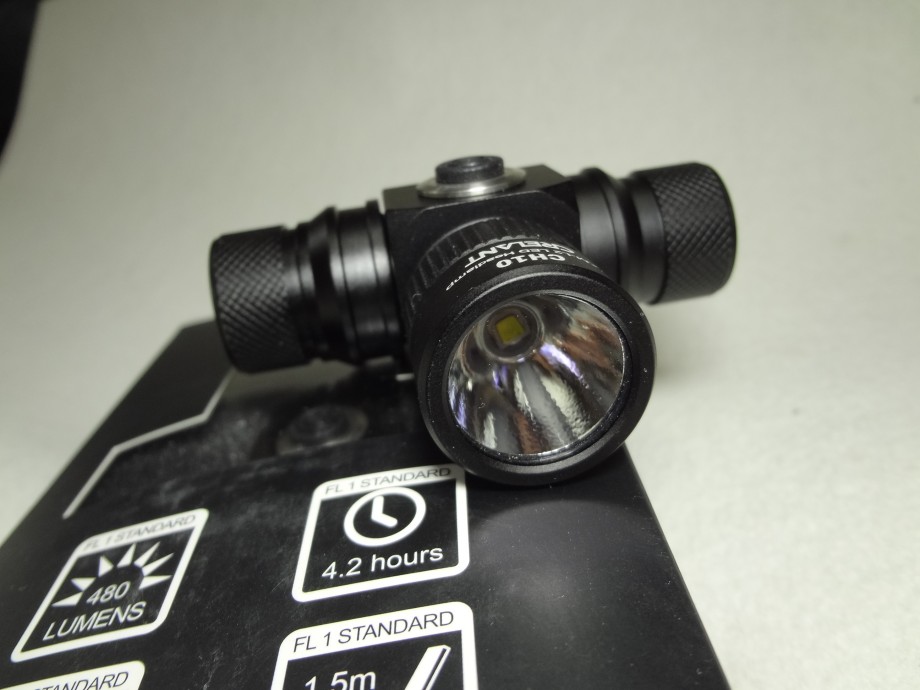

表示は、
４８０ﾙｰﾒﾝ・点灯時間４．２時間・１．５ｍ防水・1.5ｍ対衝撃でしょうか？？？

反射板式です。

１8650充電池を使うライトとしては、コンパクトです。

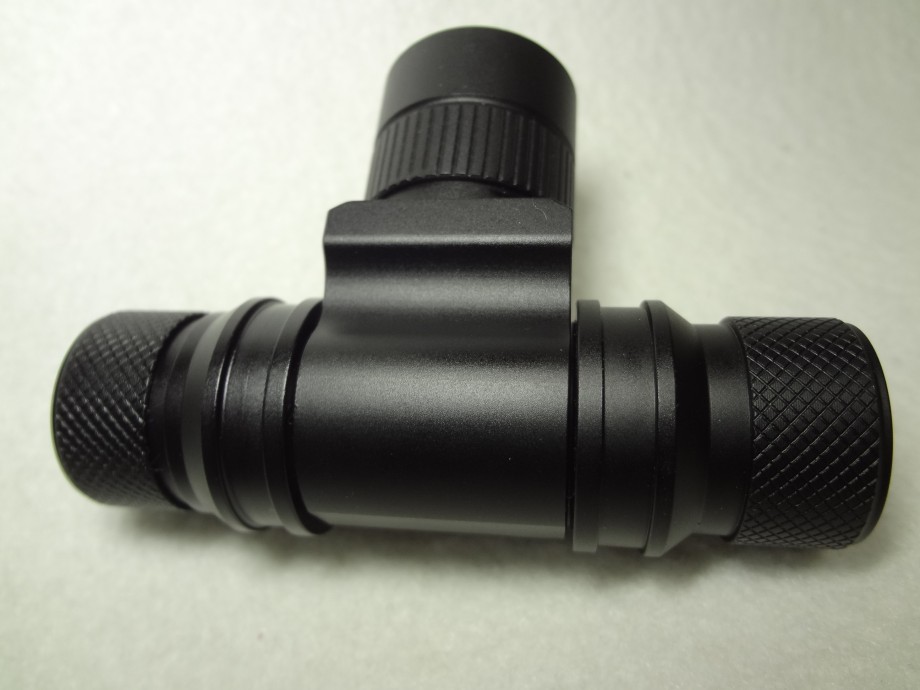

裏側は、余分な肉抜きがしてあります。

電池蓋以外、どこも緩みません。

分解が出来ない！(汗)

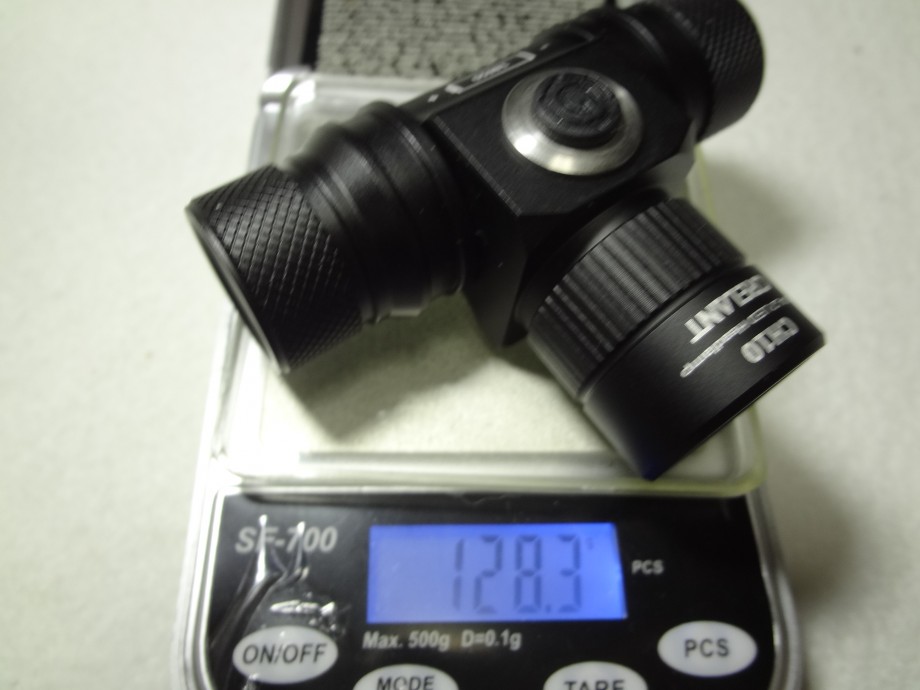

ＡＷ18650赤を入れて、重量を測定しました。

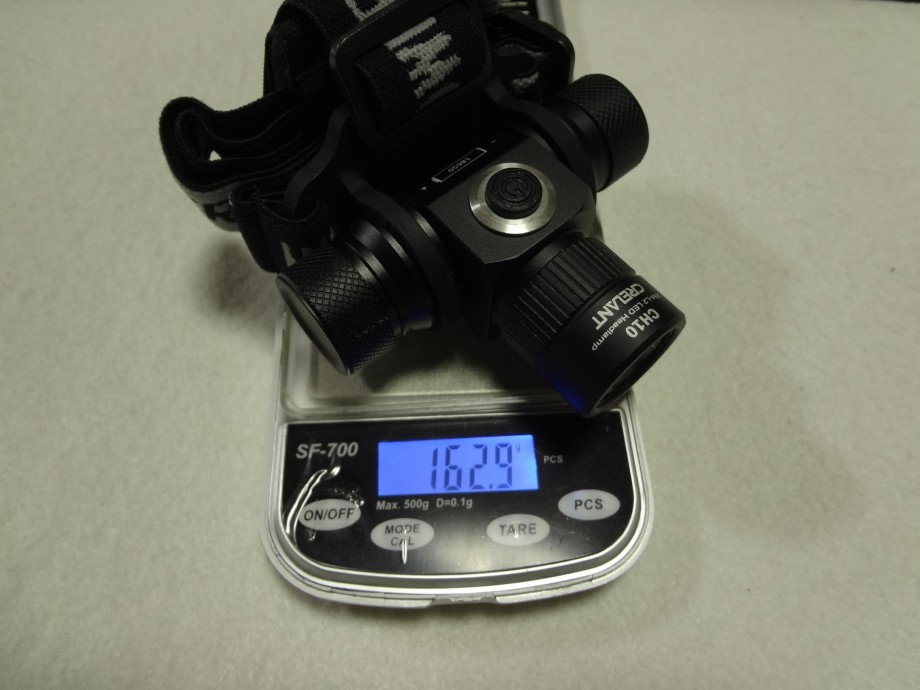

本体だけでは、わからないのでヘッドバンドも付けて、再度、重量を量った所、１６３ｇ程度、
ズーム付ライトとほぼ、同じ重量でした。

（コチラには、ﾄﾗｽﾄﾌｧｲﾔ3000ｍＡｈが入ってます）

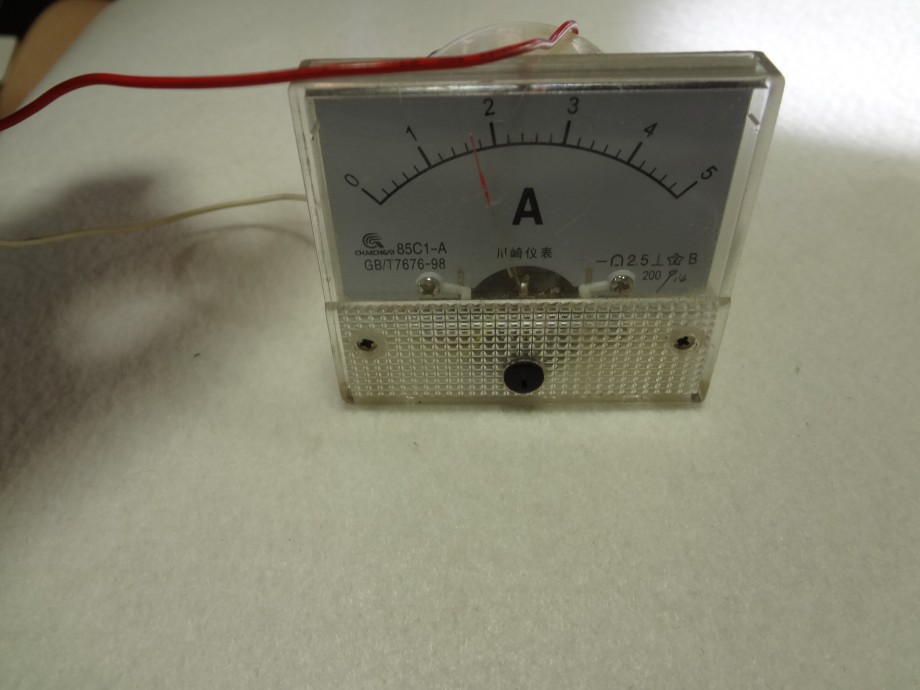

電流測定をして見ました。　Ｈｉで１．７Ａ（ｱﾝﾍﾟｱ）

データーシートを調べて見ました。

もし、このＬＥＤがホワイトのＴ６ランクだった場合、

１．５Ａ時、５４１ﾙｰﾒﾝと書かれていました。

このライトの他のﾗｲﾝﾅｯﾌﾟにｳｫｰﾑﾎﾜｲﾄが有るので、ﾊﾟｯｹｰｼﾞの表示より、コレは多少明るいようです。

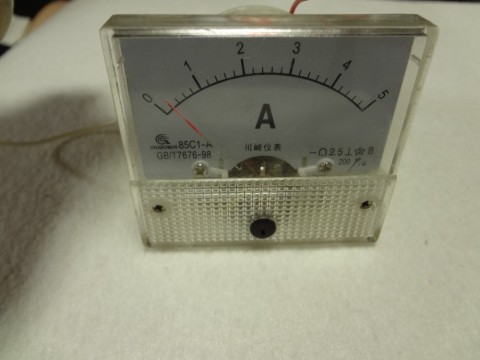

Ｌｏｗで０．２Ａ（ｱﾝﾍﾟｱ）でした。

次に実際の配光です。

中心が明るいスポットです。

配光特性は、スポット固定で変えられません。

木を照らすとこんな感じです。

クールホワイトを注文したのですが、ナチュラルホワイトと言った光の色でした。（電球色寄り）

まあ、バイク並みと言った光量です。

光は鉄塔に届きますが、散っていて明るくは無い。

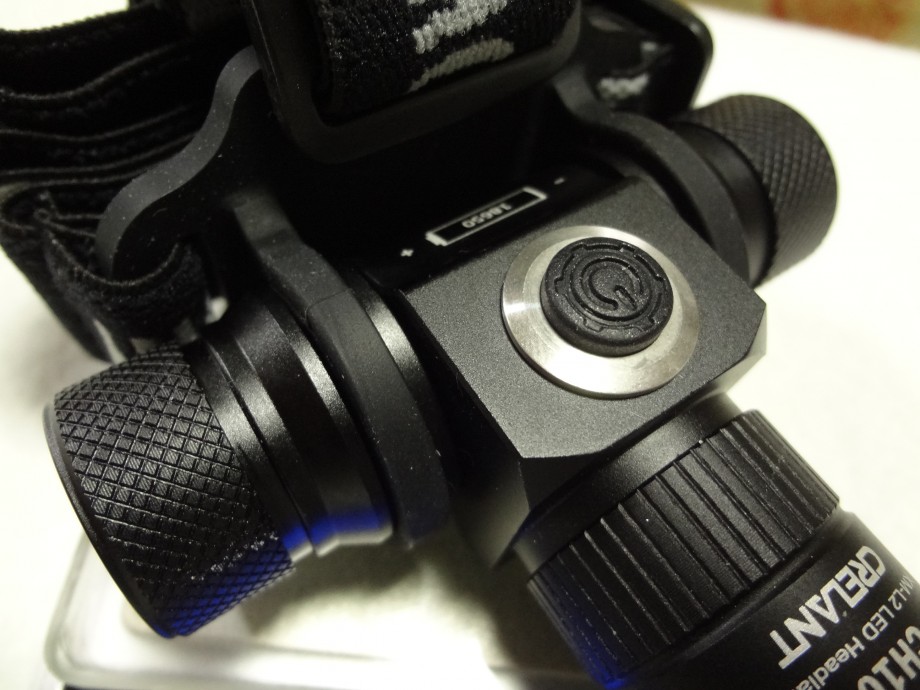

ヘッドバンドは、このような形状です。

結構、しっかりしているようでした。

スペック

２モード　Ｈｉ→Ｌｏｗ　（隠しﾓｰﾄﾞあり）

※タクトスイッチ式で、大電流がスイッチに流れないので、スイッチの耐久性が高いです。

スイッチ操作
・１回目Ｈｉが点灯→２回目Ｌｏｗが点灯→３回目消灯
（毎回、このﾊﾟﾀｰﾝです）

・点灯後、スイッチを押し続けると無段階調光になります。

・ﾀﾞﾌﾞﾙｸﾘｯｸで隠しﾓｰﾄﾞに入りｽﾄﾛﾎﾞ・SOSになります

・充電池の残量が３Ｖを切ると早い点滅に切り替わり、電池交換を知らせます。（8/18追加）

使用電池
ﾘﾁｭｰﾑｲｵﾝ１８６５０充電池　又は、ＣＲ１２３Ａ×２本

後日、水没テストをやって見ました。

このＣＨ１０ですが、間違いなく、９０００円クラスの完成度です！
