やっと釣りの方が落ち着いたので、１０月の中頃から放置されていた、爆光ライトの製作を再開しました。

以前の仁さん行きログ


このまま、１ヶ月半以上放置されていました。(汗)

ジュラルミンなので、錆びる事は無いと思います。

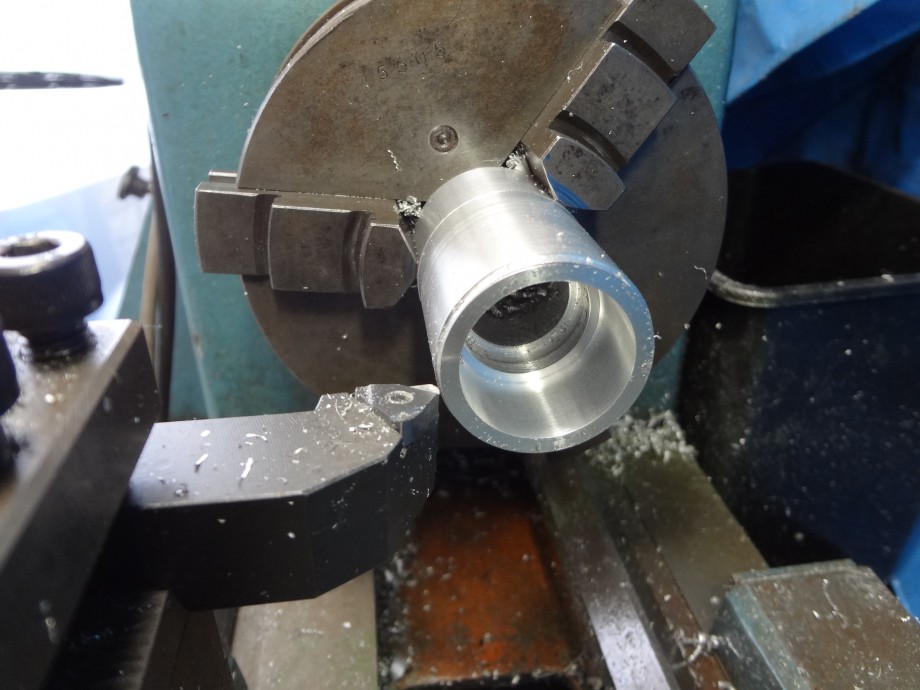

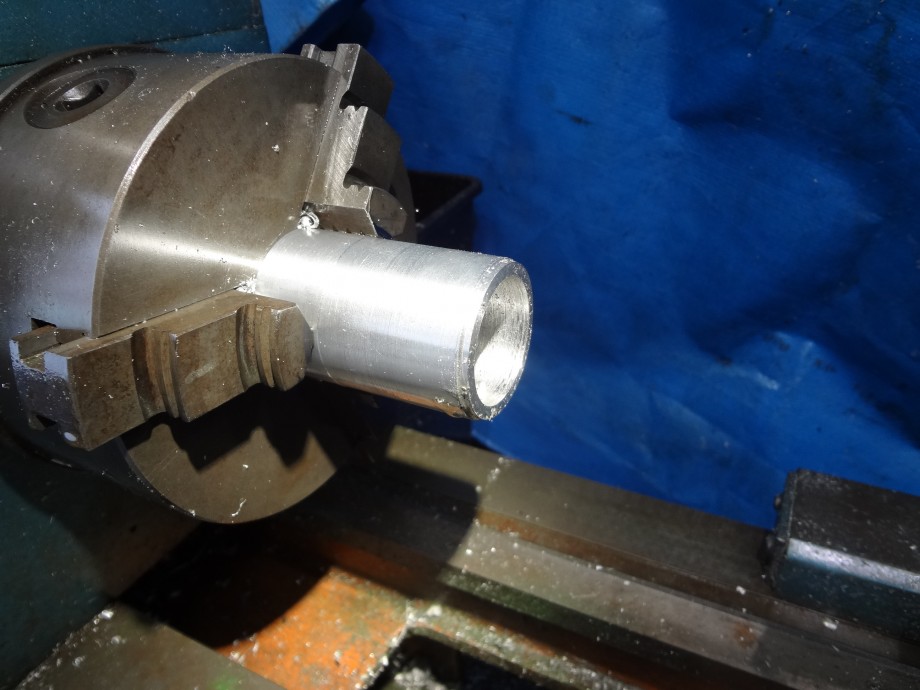

内径を削り、深さを合わせる為に端面を削り、

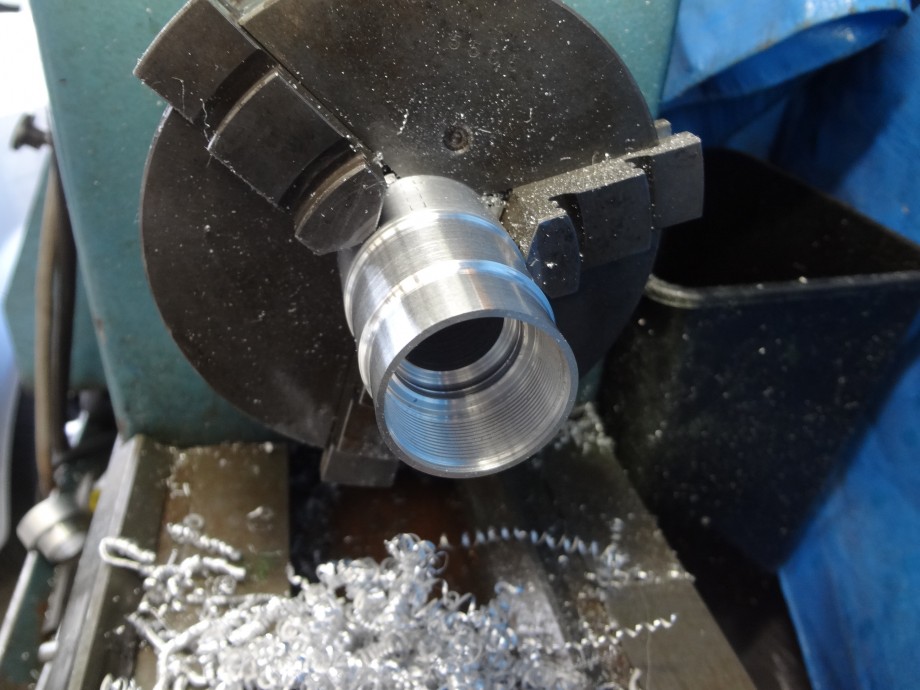

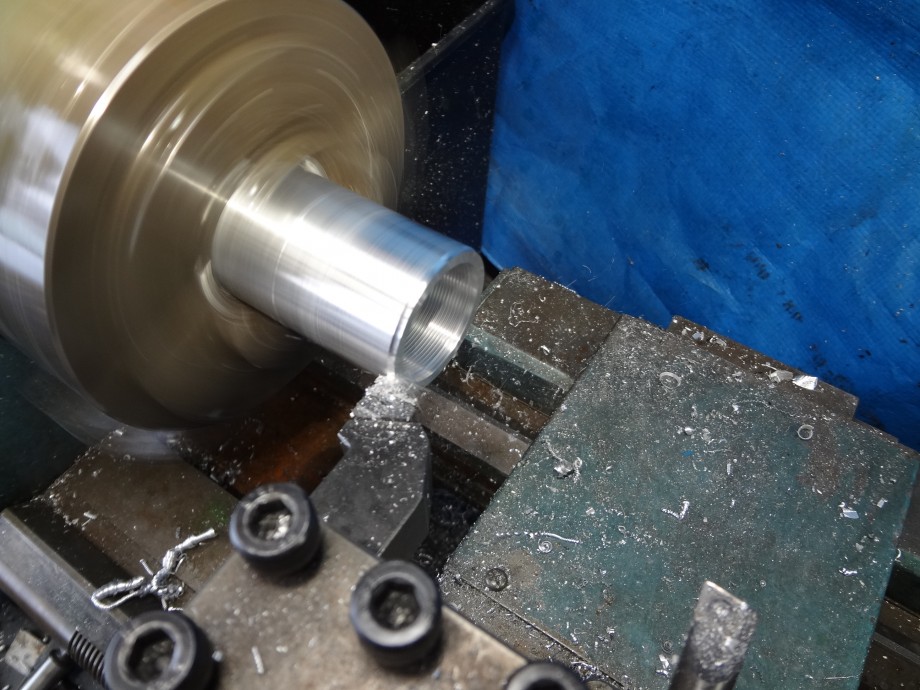

ネジを切ってから、再度、端面を調整します。

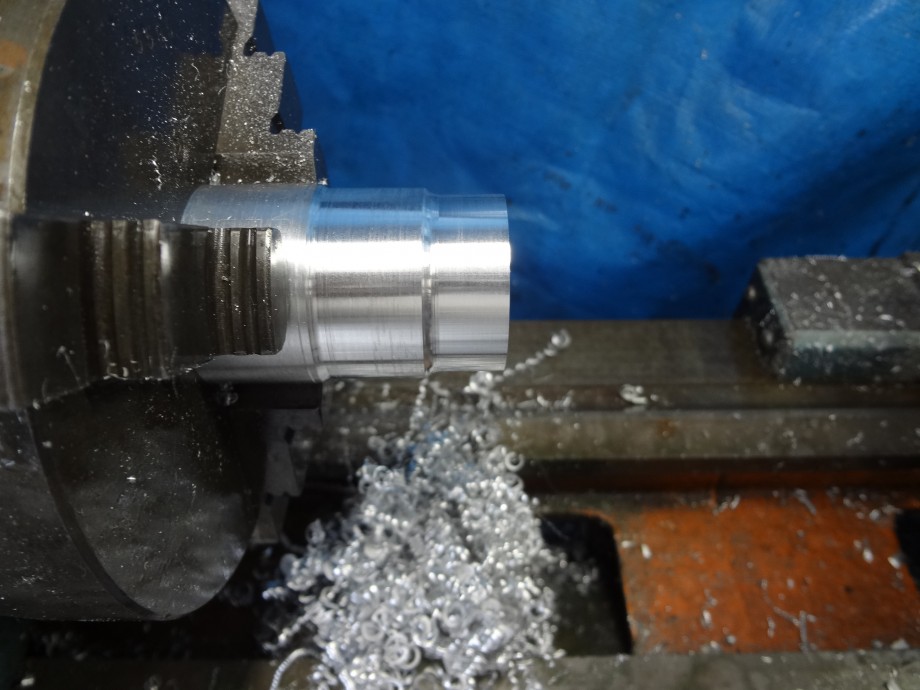

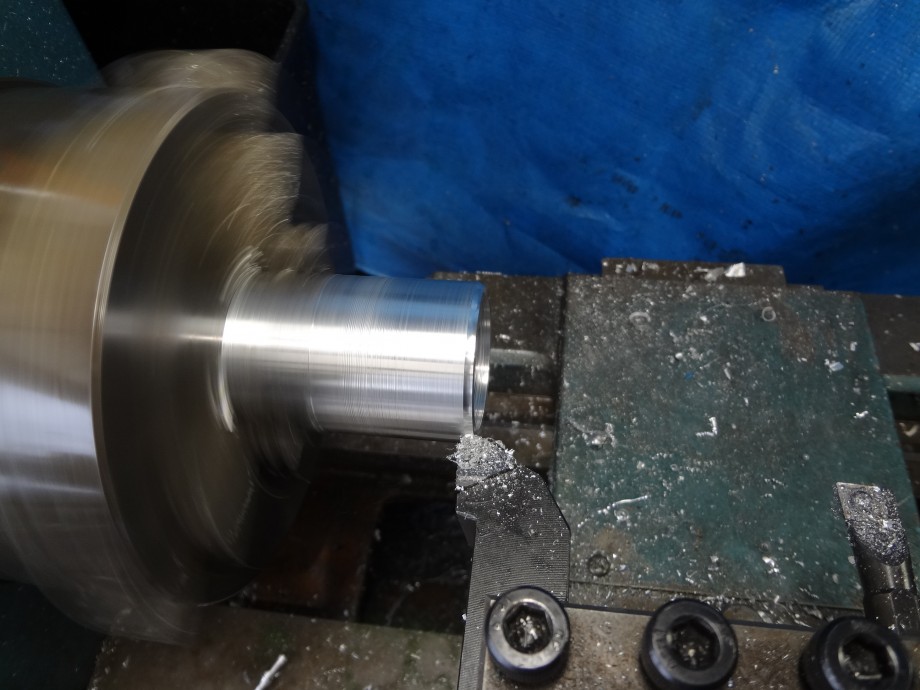

外径の寸法出しです。


ソレっぽくなって来ました。


こんな状態です！

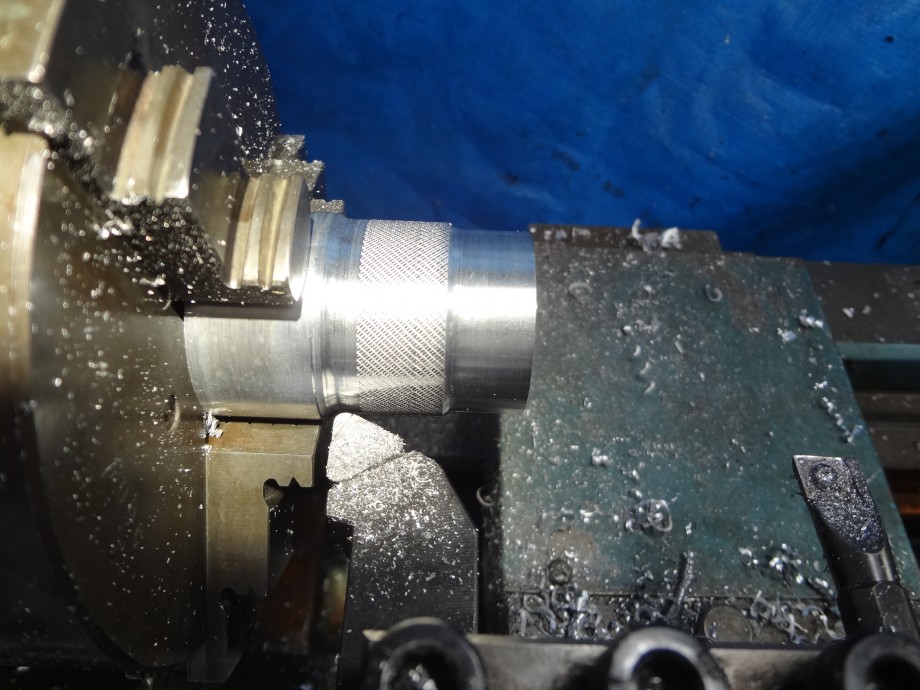

ローレットを切ったのですが、どうも、汚いので、
一度、落としました。

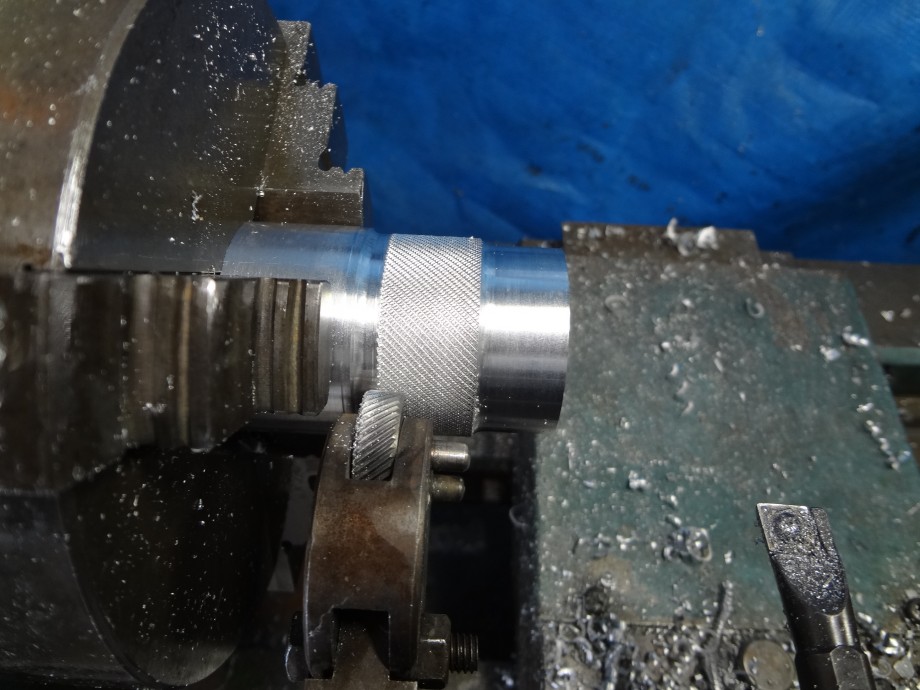

２回目です。　何とか無事 切れました！

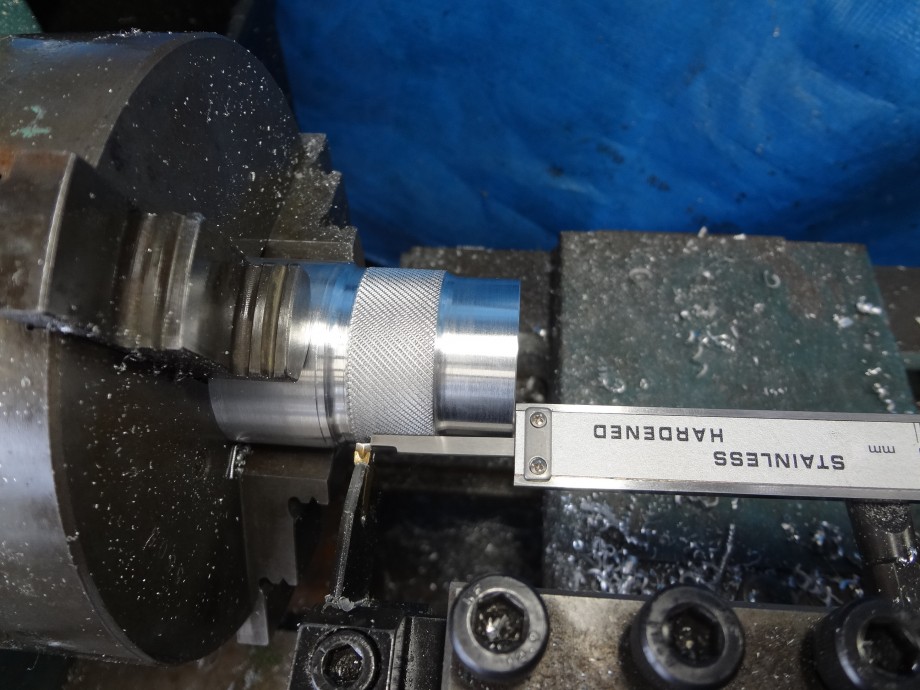

寸法を決めて、切断します。

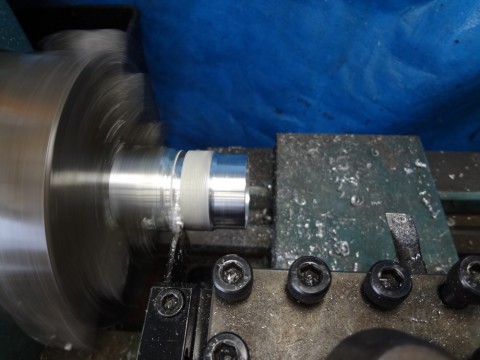

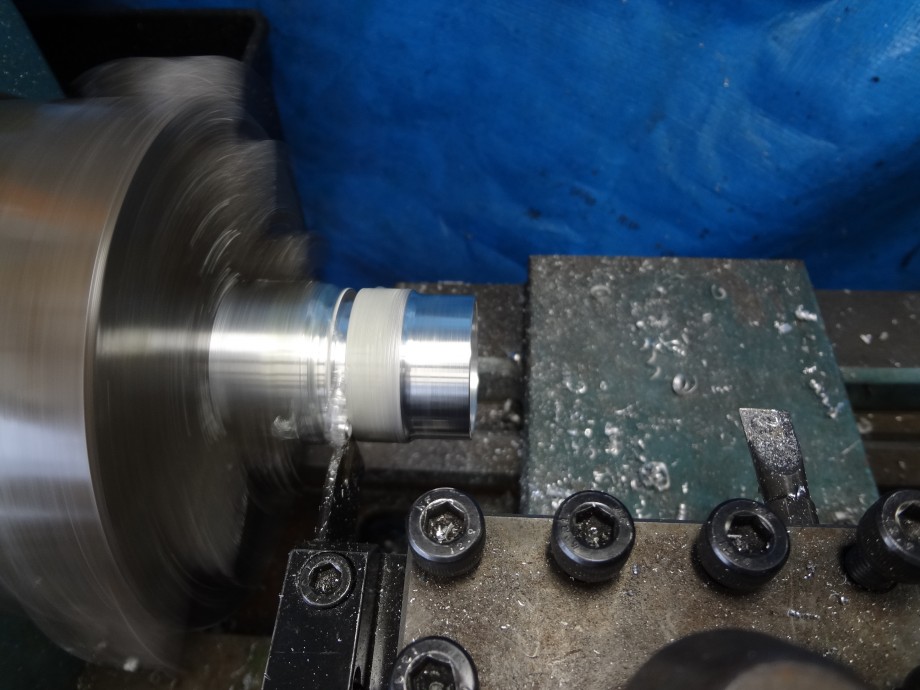

ウィーン！！！！！(笑)


切断！

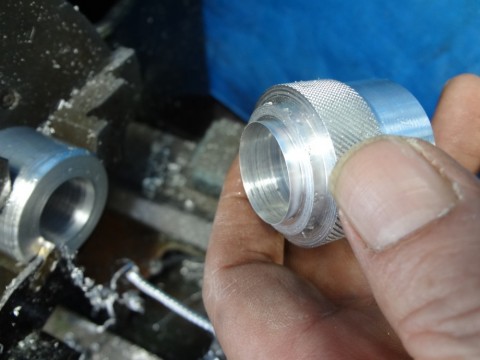

旋盤のチャックに残った材料は、掴み代と言い、
使えない大きさの残材です。（必要な無駄です）

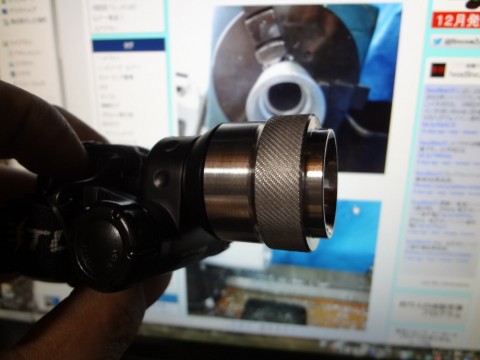

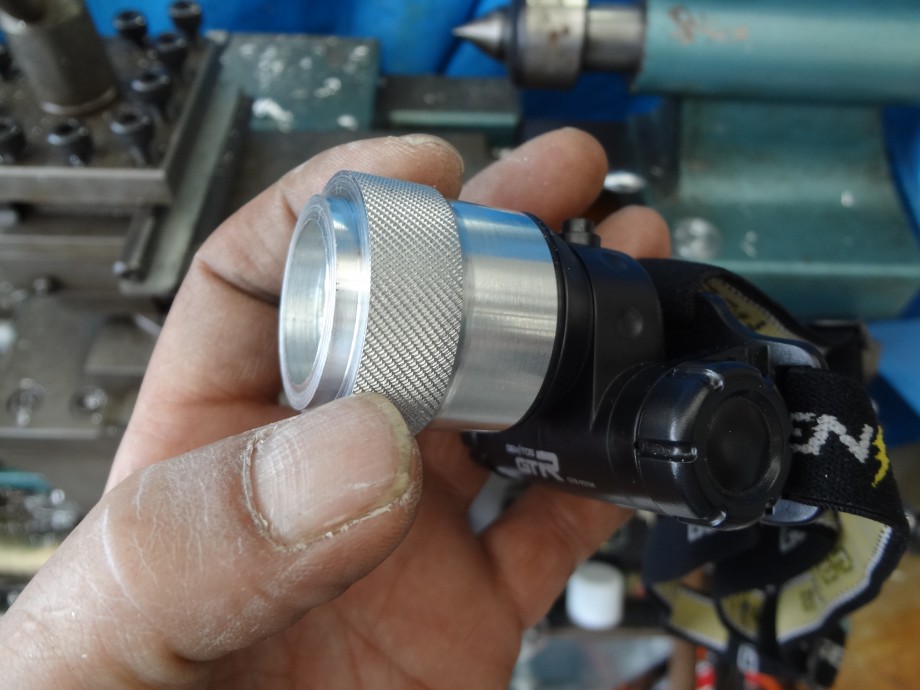

本体に締め付けて見ました！

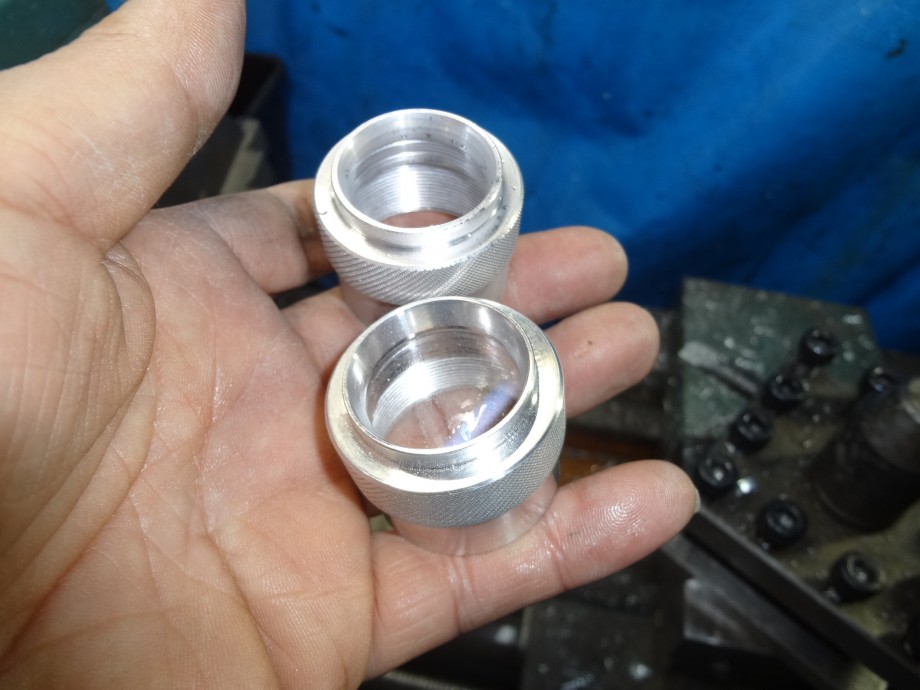

この部品は完成です！奥側が今回の製作品。

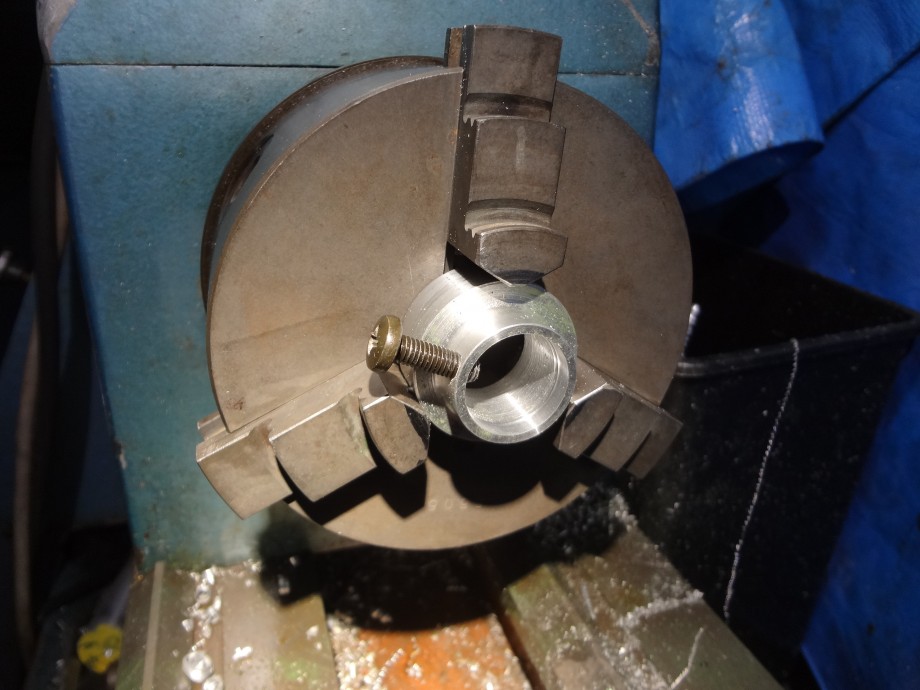

内部の電極を保持する部品を作る為、こんな冶具を作って 見ました！

そこで、時間切れです。

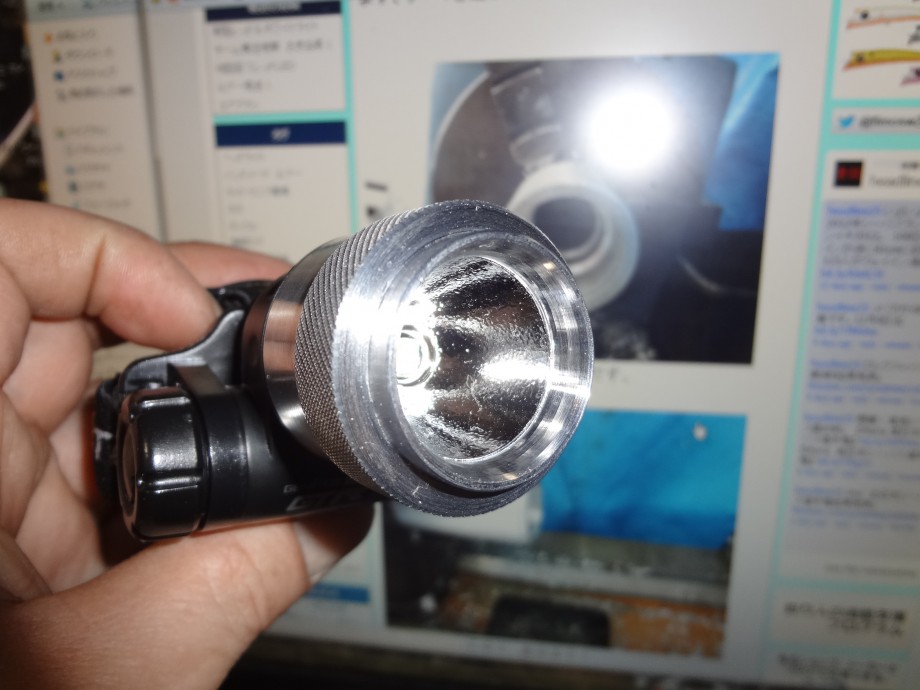

まだ、ガラスも無く、仮のモジュールです。

内部の部品はまだ無く、次回に製作します。

では、




エントリーモデル遠距離～近距離

旧型ズーム１２０（電流１．１Ａ）は、３モードのズーム１６０と言った所で、流れる電流もズーム１６０に匹敵する物です。明るさもほぼ対等（単３不可）

長時間駆動型
新型ズーム１６０（電流０．８Ａ）（赤バンド）は、流れる電流が少なく、明るさより、ライフ時間を重視しているようです。３モードです。（単３不可）
これは、明らかに上の２つより、暗いです。
しかし、１２０ルーメンぐらいは出ていそうでしょうか？
常識的にこの大きさでこの明るさの物は、過去に知りません。
これですら、初めて見たら驚く性能でしょうか？(笑)

レッドＬＥＤを入れる場合の参考にして下さい。

ウルトラファイヤＵＦ－Ｈ５（電流２Ａ）（ミドルクラス遠距離）
単３電池で１５０ルーメンを実現しているライトでしょうか？
単３電池でも、かなり明るいです。しかし、コレにリチュームイオン充電池の１４５００を入れると本領発揮の強力なスポットになります。
予想ですが、３５０ルーメン以上では無いでしょうか？
細く絞ったスポットです。調光機能は無く、１モードです。
ですから、ルアー交換などの用途には、明る過ぎて向きません！


ハイエンドライト
爆光ライトとズーム１０００は、既に別次元です。

爆光ライト（近距離・中距離）（電流２．２Ａ）
ジェントス９３１Ｈの本体を流用し、単３電池×１本のボディを使い、
リチュームイオン充電池１４５００（単３×４本分の電気量量）でおよそ６００ルーメンを少し切る程度の明るさです。
点灯時間は、Ｈｉで３０分～４０分ほどですが、軽さ重視で、１１１ｇほどに収まっています。
電池交換は、すぐに出来るので、予備が必要です。
サ〇ァリと比べると明るさで３倍以上、重量で半分より少し重い程度

ズーム１０００（超遠距離・中距離）（電流３Ａ）
オール金属（アルミ？）のズーム付きライトをベースにして、最高輝度のＬＥＤとチューニング用サーキットボードで殆どＭＡＸの電流を流します。（３Ａ）計算上、１８６５０リチュームイオン充電池新型の高容量の物でも、この電流で駆動すれば、１時間以内の点灯時間です。
電気自動車　日産リーフのヘッドライトは、１つ７００ルーメンです。
これ以上の明るさをこの小型ライトで実現しています。


リチュウームイオン充電池
点灯時間が短いと思う方が多いようですが、リチュームイオン充電池は、物凄い高容量です。
単３型の１４５００で、単３電池（アルカリ）×４本を僅かに切る程度の電気容量です。１８６５０充電池などは、単３電池×１０本分以上の電気容量の計算になります。
そして、それを短時間で沢山流す事が出来ます。
※自分は扱っていませんが、ＡＷ製ＩＭＲ１８６５０マンガン系なら、最大電流で駆動できます。（最強充電池）

もし、金属などでショートした場合、ワイヤー程度なら、ニクロム線のように赤く発火させる事が可能なパワーと予測します。
ですから、プロテクト回路（保護回路）が搭載されています。
コレは、充電池のマイナス側に基盤で取り付けられています。
その他、電池がショートした場合、防爆弁も有り、ショートしたら、コレが開いて圧力を外部に逃がすようです。
これが開いた充電地は再使用不可のようです。（ライトのガラスが内部で曇ります）
充電池が劣化してくると、充電池の外径が大きくなったように膨らみます。電池が入りにくい、抜けにくい場合、外径が膨らんだ可能性があり、それは、充電池の寿命と考えて下さい。

高額な充電池ですが、不良と判断して、使用を中止して捨てる覚悟も必要な物です。

１４５００（単３タイプ）で、古めの携帯電話の充電池とほぼ、同じ以上の電気容量でした。

注意事項
どれについても言える事ですが、この手の物は、自己責任で使う物です。
充電池は大変、危険です。
取り扱いで危ない事も考えられます。
落下させた充電池は危険なので使用を中止して欲しい物です。
充電池には、基盤が入っていて、それが破損すると過充電で爆発の危険もあります。
本体もかなり発熱するので、余り熱くなると壊れます。

この手の充電池は一瞬、ショートしただけで壊れます。保管と移動の際は、ケースに入れて下さい。
液漏れした充電地は廃棄して下さい。
充電池の寿命が近づくと膨らむので、使用を中止して廃却して下さい。
暑い時、ダッシュボードの上や、窓際に放置しないで下さい。
余り熱くなると爆発の危険があります。（無印充電地は特に危険）

廃却の際は、濃い目の食塩水を入れたバケツに２晩ぐらい沈めてから廃却して下さい。（広い所でお願いします）

事故が起こった場合、本体修理以外の保障は出来ませんから、使用は、充分に注意して下さい。

充電は、メモリー効果がほぼ無いので、継ぎ足し充電でお願いします。過放電させると充電池が痛みます。特にマンガン系は、過放電で死にます。
長期保管の場合は、６０％充電ぐらいが適していると言われています。


※爆光ライトは、モード変更とベースライトをオプションで選べます。
ゼクサスＺＸ－２００をベースにすれば、ゼクサス改です！(笑)
通常は、爆光ライトは、５モード（Ｈｉ→Ｍｉｄ→Ｌｏｗ→ストロボ→ＳＯＳ）
ズーム１０００は、３モード（Ｈｉ→Ｍｉｄ→Ｌｏｗ）
こちらは、事前に希望を伝えてもらえば、無料です。
どちらも、消灯した時のモード保持し、再度点灯した場合、前のポジションを保持します。
