▼ 旋盤ｶｽﾀﾏｲｽﾞ完了！
- ジャンル:日記/一般
- (機械ログ)

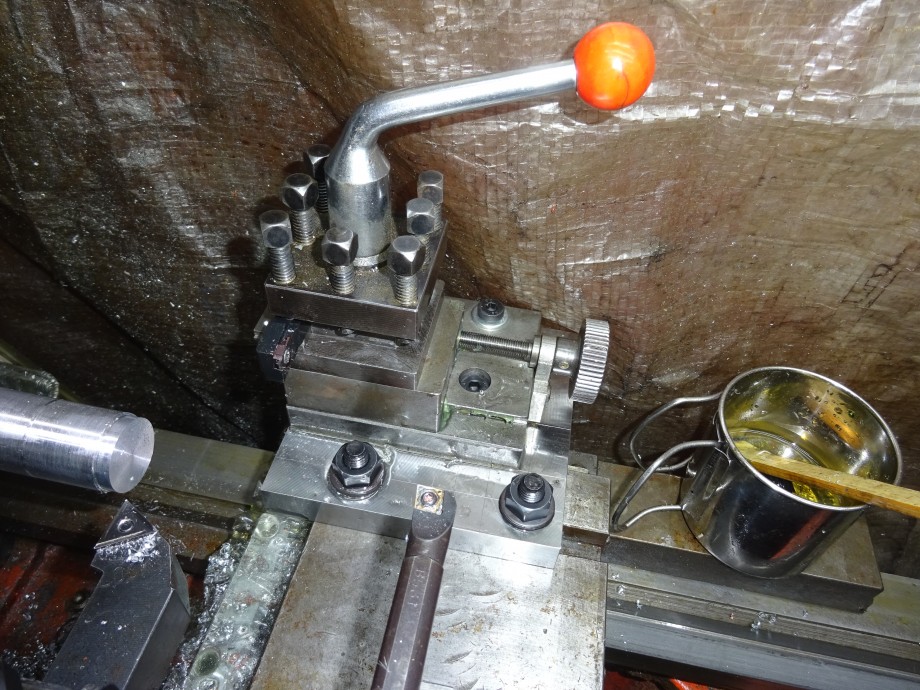

旋盤にサブ刃物台が取り付いた。
これで2本の刃物を同時に使えるようになった。
こちらの刃物台は細い刃物しか取り付かないが、
まあ、重切削は手前の刃物台を使うので問題ないだろう。
なぜ、刃物台が２つ必要なのか？
疑問だろう。
それには理由がある。

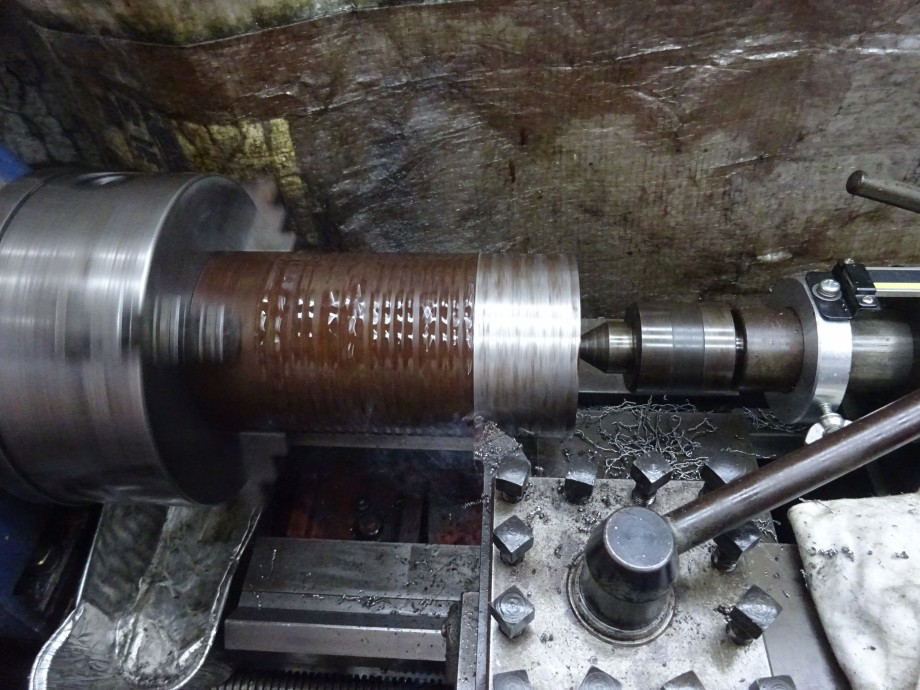

これは今回の写真では無いが、外径を加工して寸法を出したとする、手前のメイン刃物台で、この外径バイトのゼロを合わせてあると言う意味になる。
しかし、四角のバイトホルダーはバイトを３～４本は取り付けられるが、四角い所を回転させると、せっかく合わせたバイトのゼロ合わせが毎回リセットされる事を意味する。

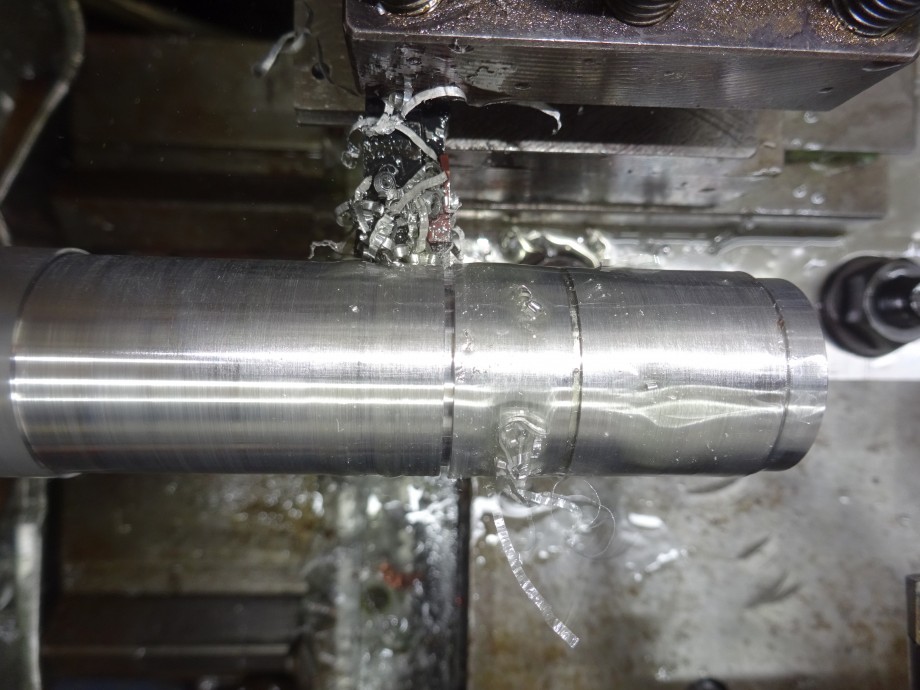

このような溝を掘って、部分的に外径を小さくしたいなら、その部分ごとにゼロ合わせが必要になる。
手順としては、外径バイトゼロ合わせ＋加工→四角を回転→溝入れバイトゼロ合わせ＋加工→四角を回転→外径バイトゼロ合わせ＋加工と言うふうに寸法出しの手間が凄いのだ。

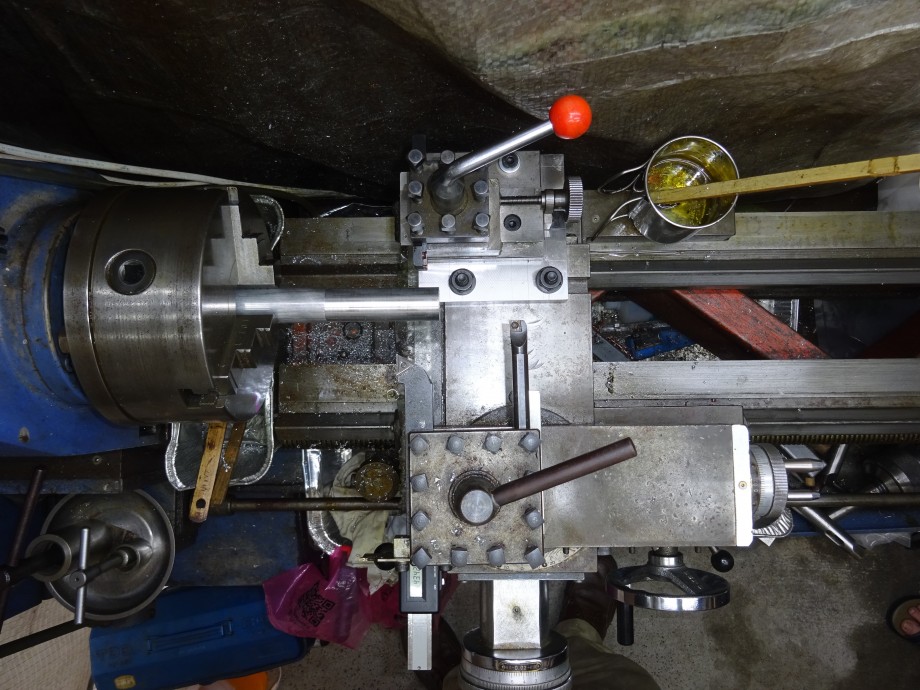

だからサブ刃物台があると、手前のメイン刃物台の外径バイトのゼロを合わせたまま、反対側のサブ刃物台で溝が掘れると言う理屈だ。
当然、失敗も減り、加工精度も高くなる。
一番のメリットは加工時間の短縮だ。
同じような部品を連続加工する場合はより顕著となる。
外径加工でも何段もの径が違う加工をする場合、
サブ刃物台は強力な武器となる。

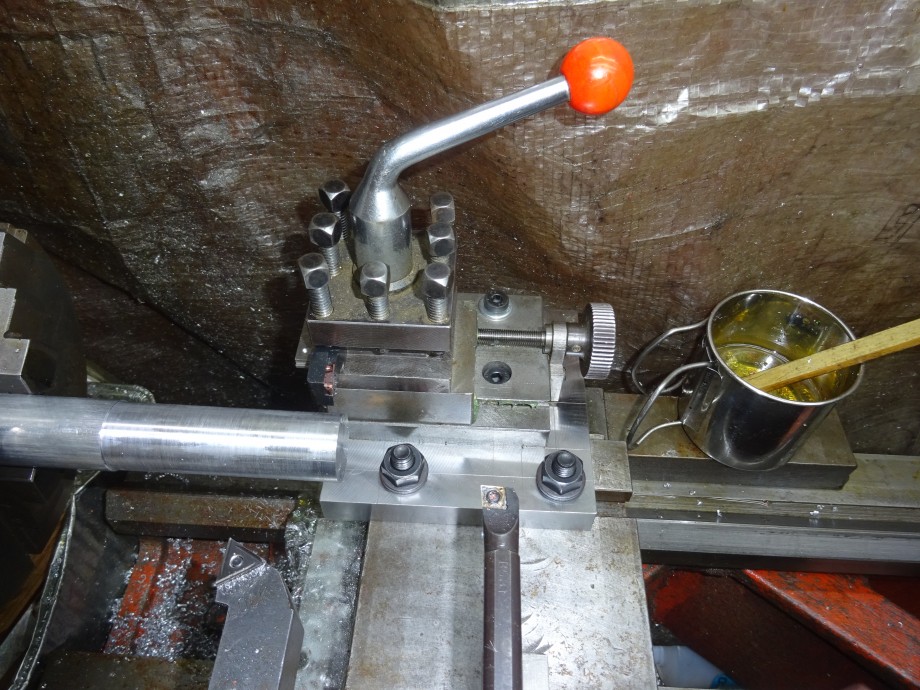

サブ刃物台で加工する時は刃物が逆に付いているので逆回転となる。
更に最高５～６本のバイトを同時に取り付けておける。
※これに関しては旋盤を使い込まないと理解しづらいかも？

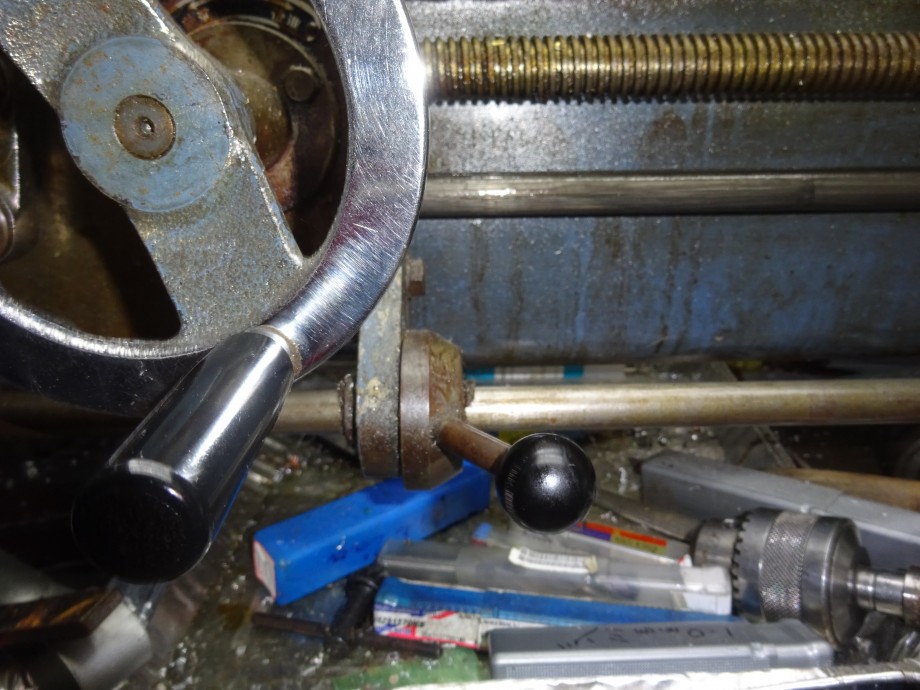

この旋盤特有のオプションなのだが、往復台の下のこのレバーは起動・停止だけでは無く、上に上げると正転・下に下げると逆転となる手元スイッチとなっている。
最初からサブ刃物台も取り付ける事ができる設計の旋盤なのだ。
もし、興味が有って、わからない事があれば質問してネ、
では、
- 2020年10月5日
