▼ 旋盤
- ジャンル:日記/一般
- (機械ログ)
今回はスイッチのボタンの外側にガードを付けて見ることにした。
ただ、手作業での加工なので全部に取り付けるのはコスト的に無理。
オプションなら可能かも知れないが、まず作って見ることにした。
今回の素材は真鍮を使う。

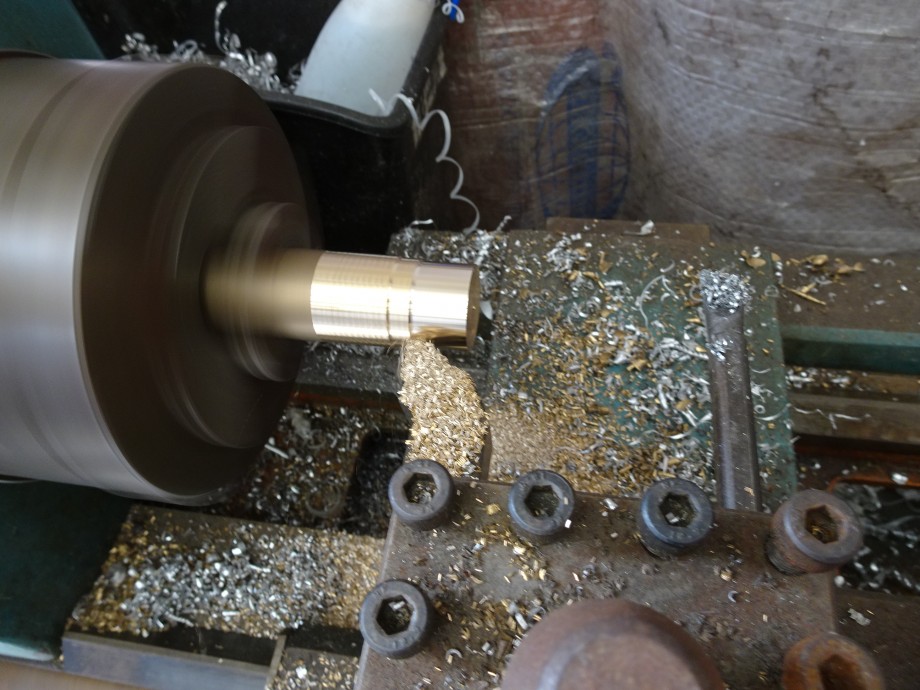

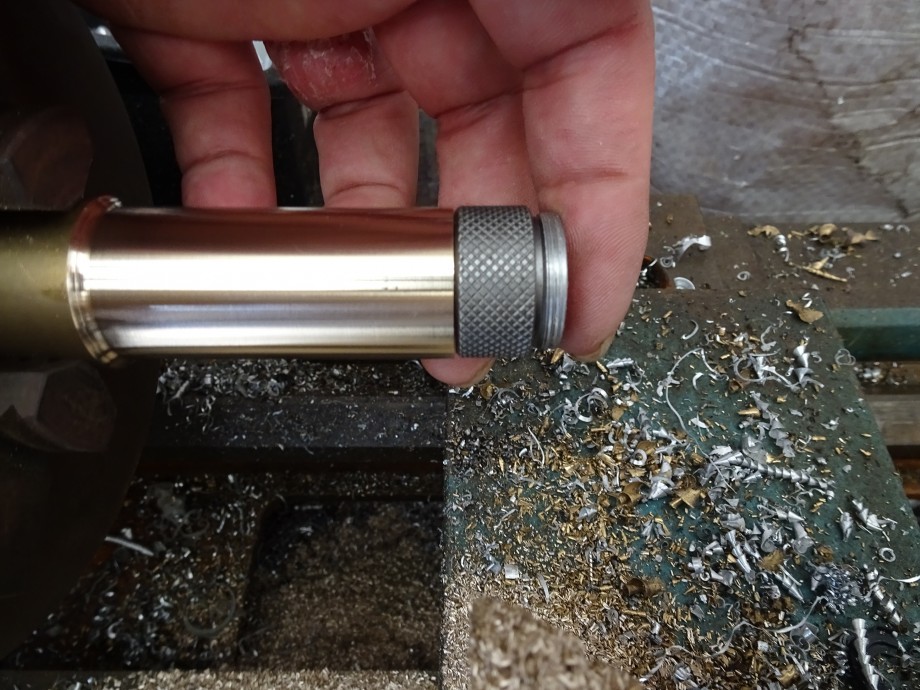

まず、スイッチの外径と同じに加工。

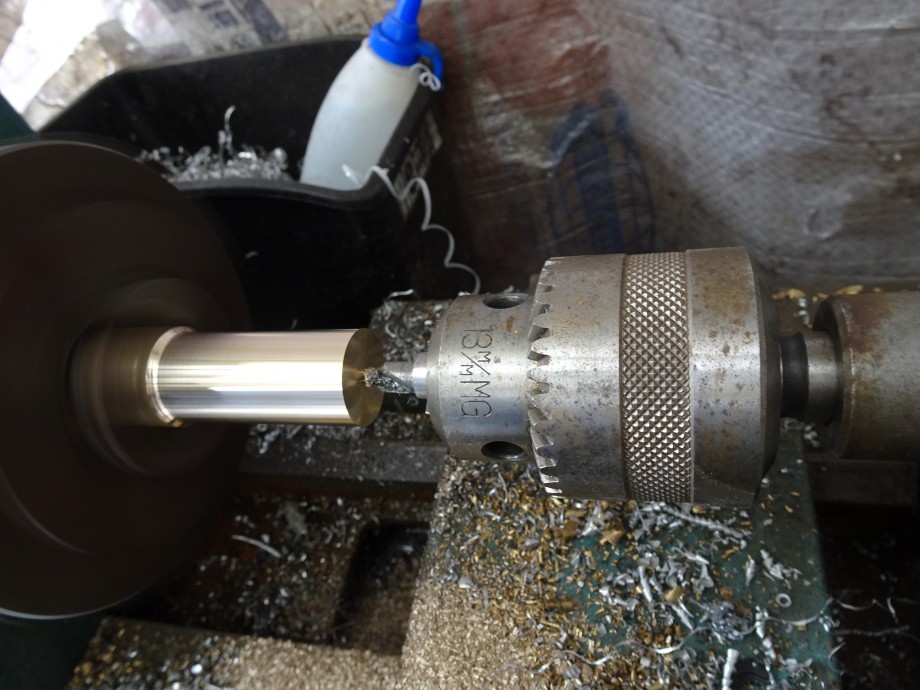

センター穴を空けて、

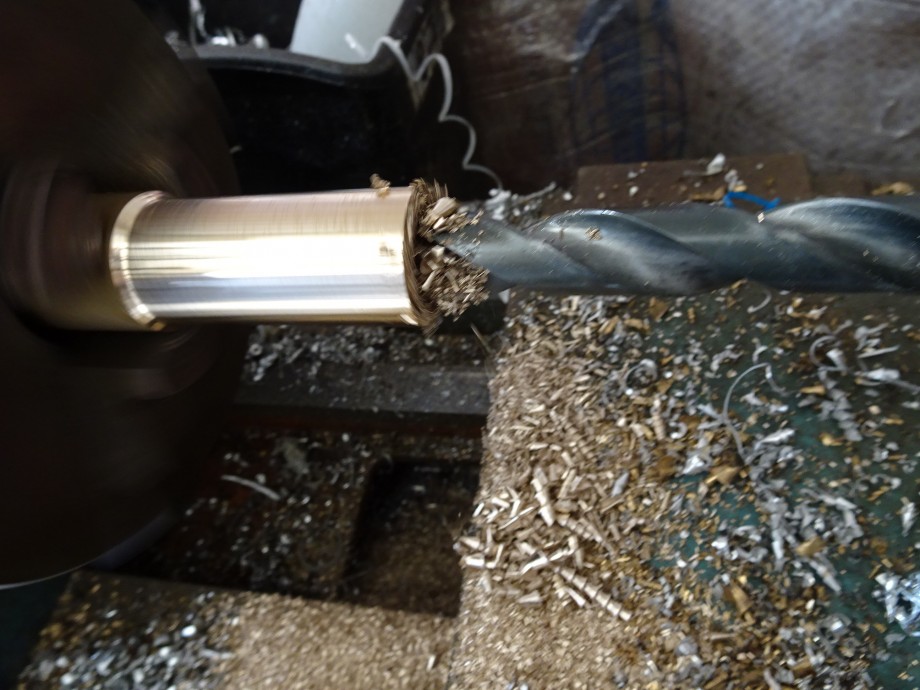

スイッチのボタンとほぼ同じ大きさのドリルを通す。
その後、リーマで仕上げる。

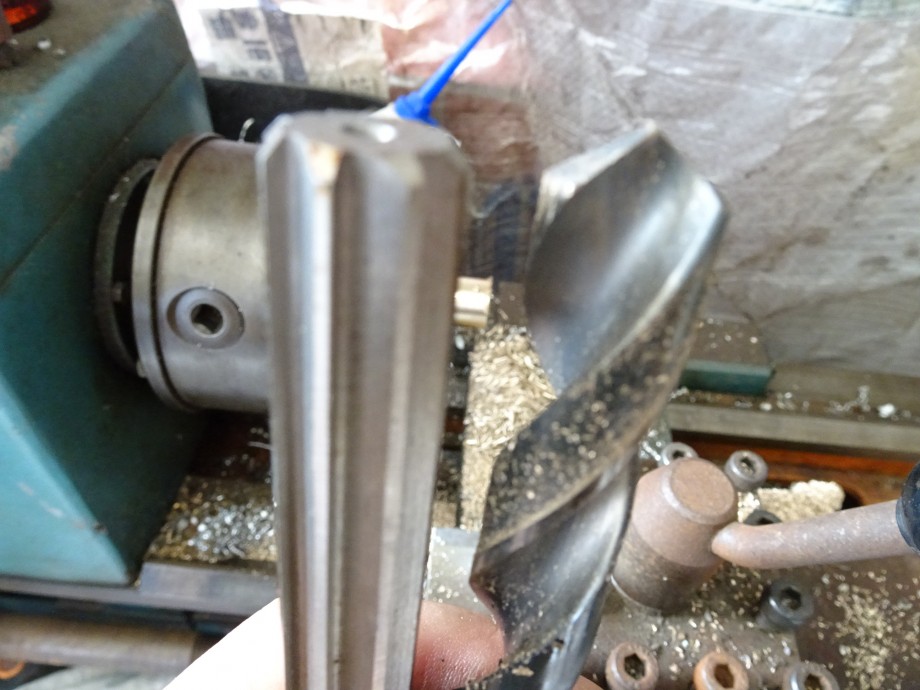

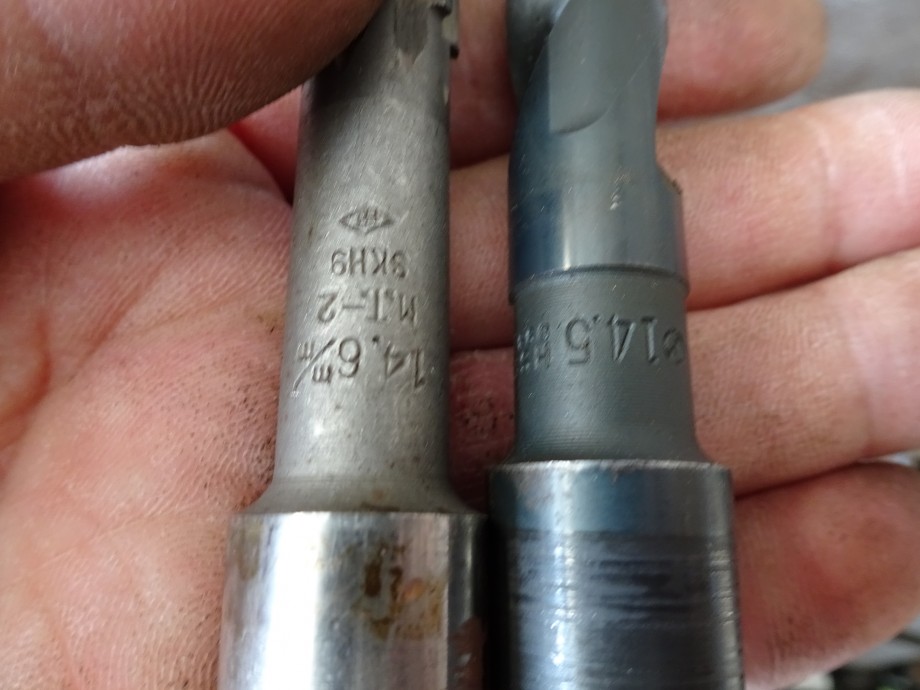

右がドリルで左がリーマ
ドリル荒削りと１４．５ｍｍでリーマ仕上げ１４．６ｍｍ

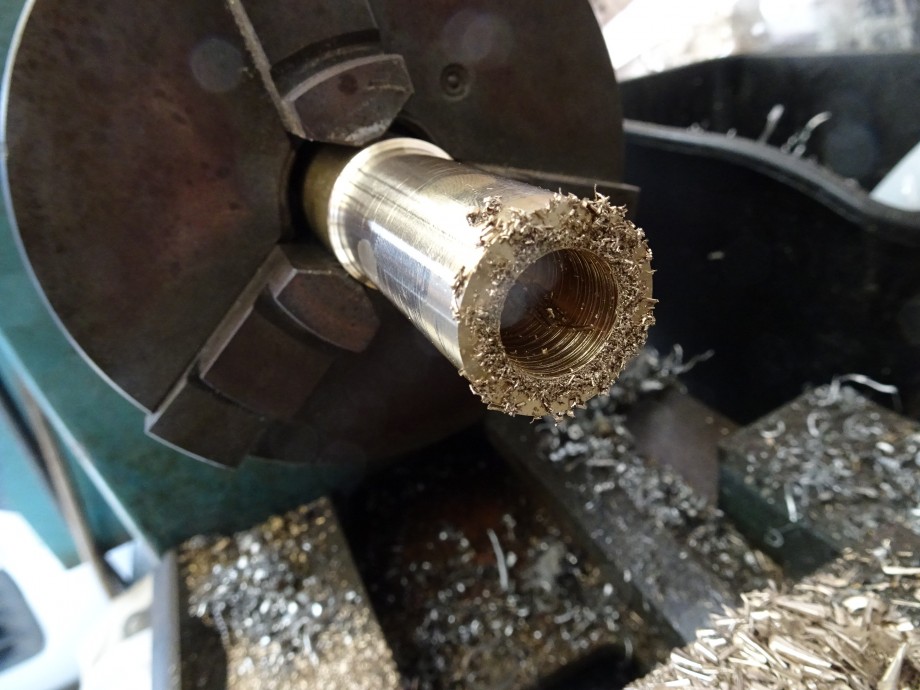

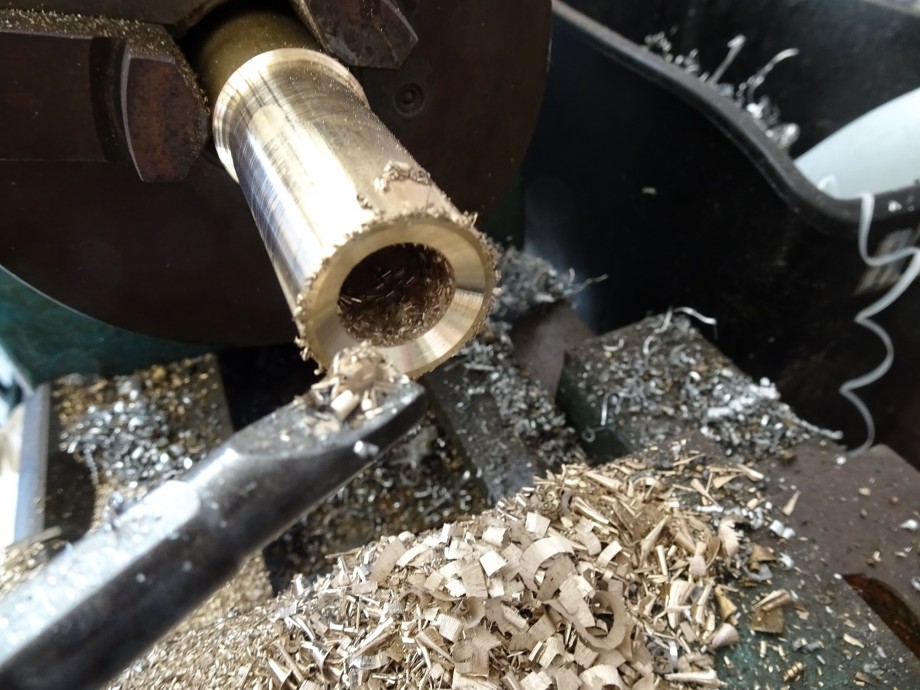

ドリル荒削りと１４．５ｍｍではスジが酷い。
リーマを通した後、（この写真は２回目の時を使った）

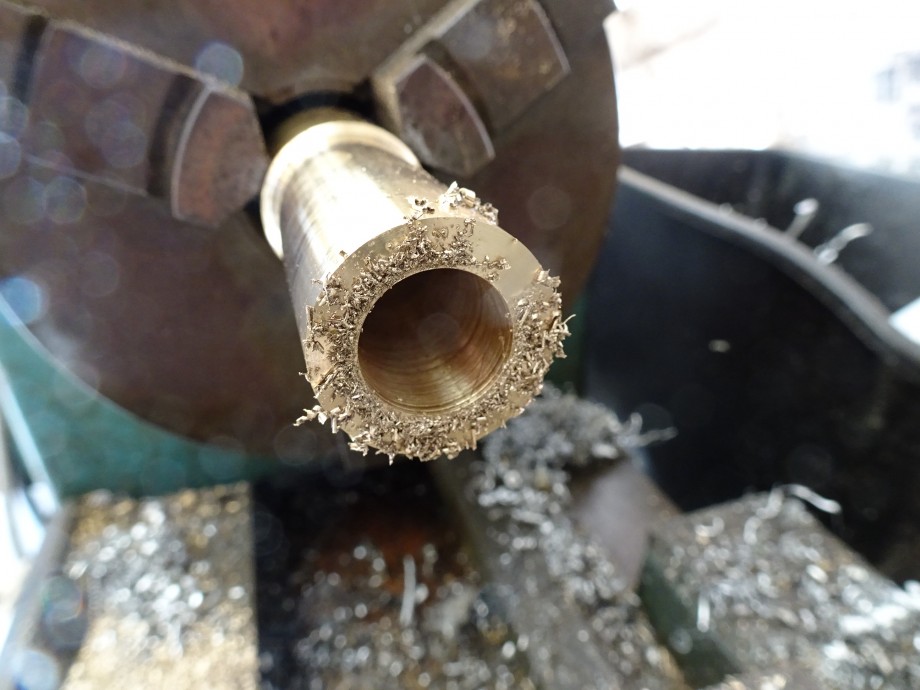

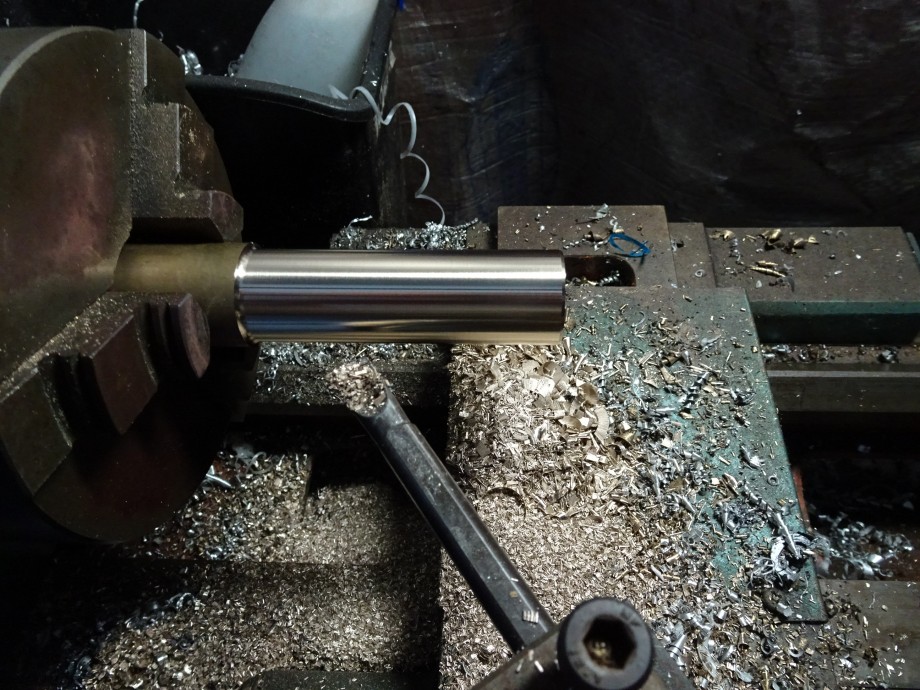

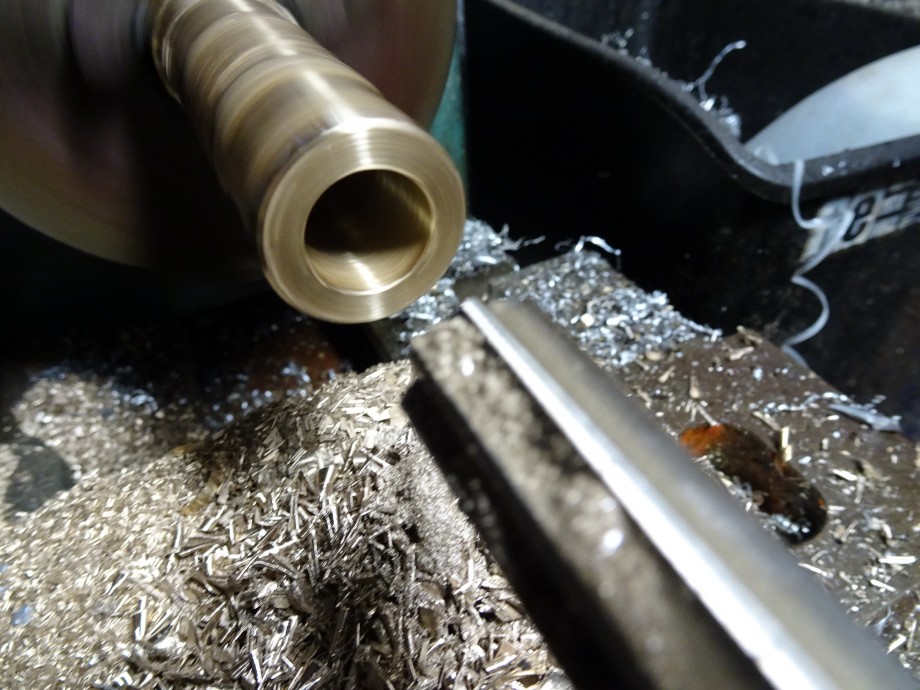

リーマ仕上げ１４．６ｍｍ 内径はキレイになった。

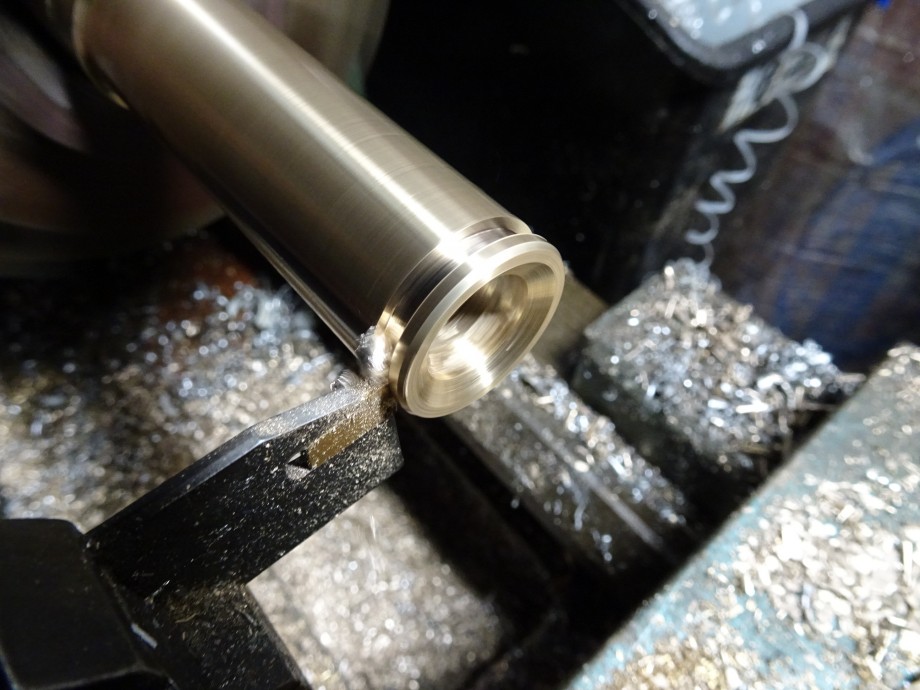

面取り

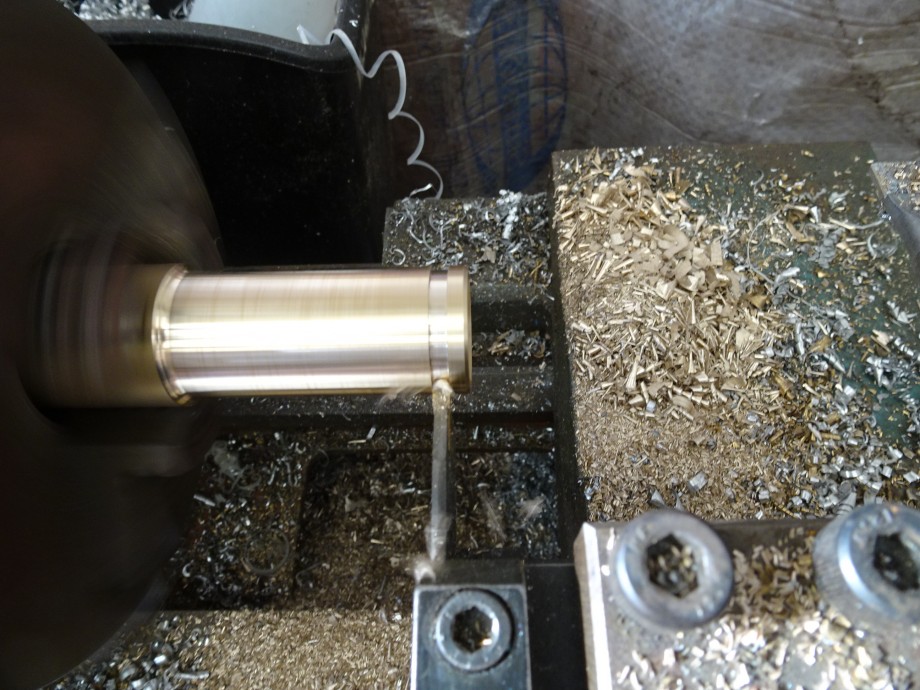

切断
動画も公開して見る！

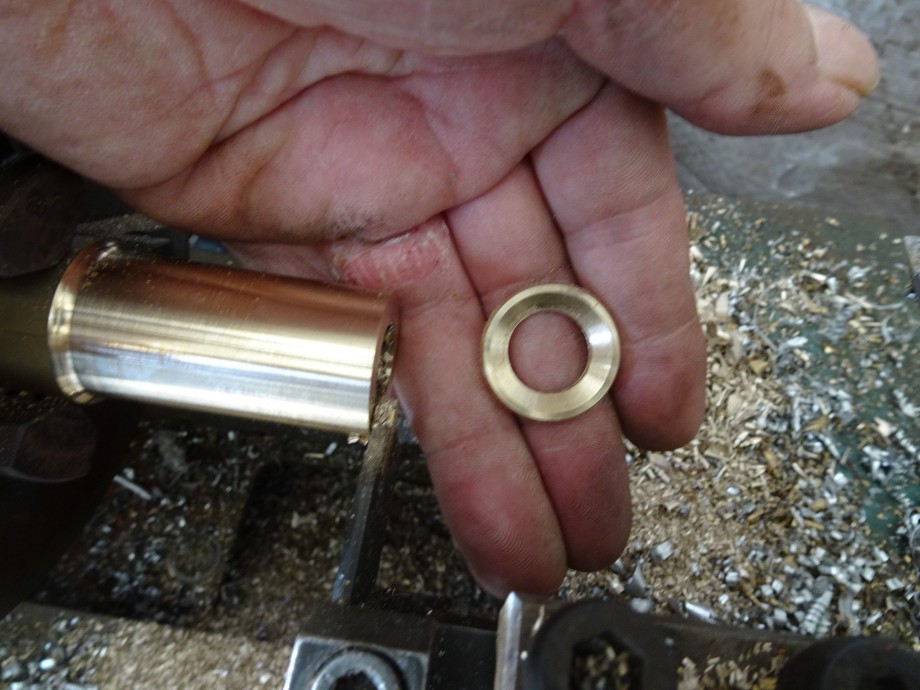

切断後

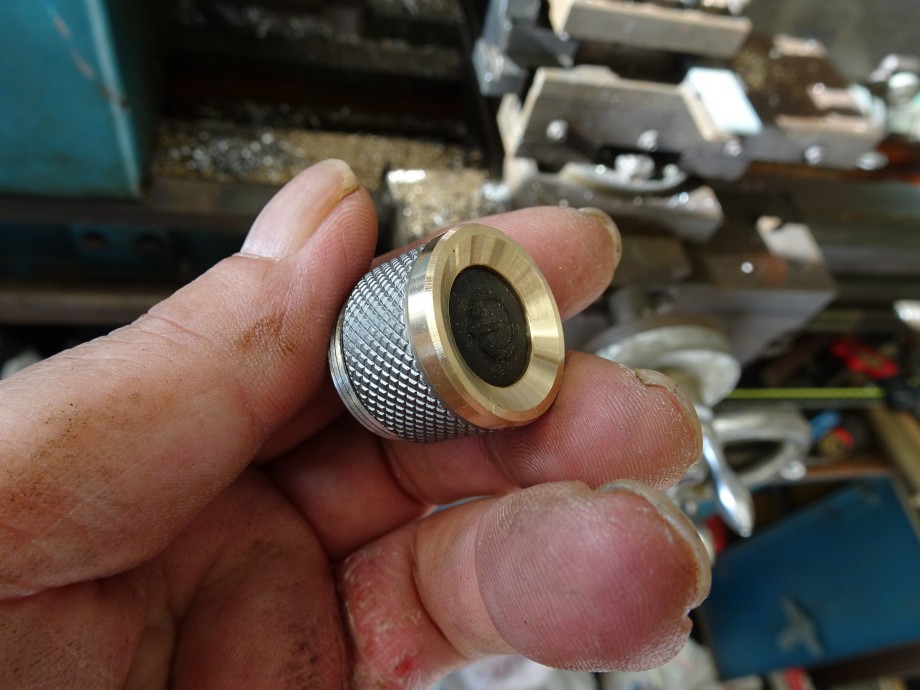

完成！
さて、いよいよスイッチに貼り付けます。

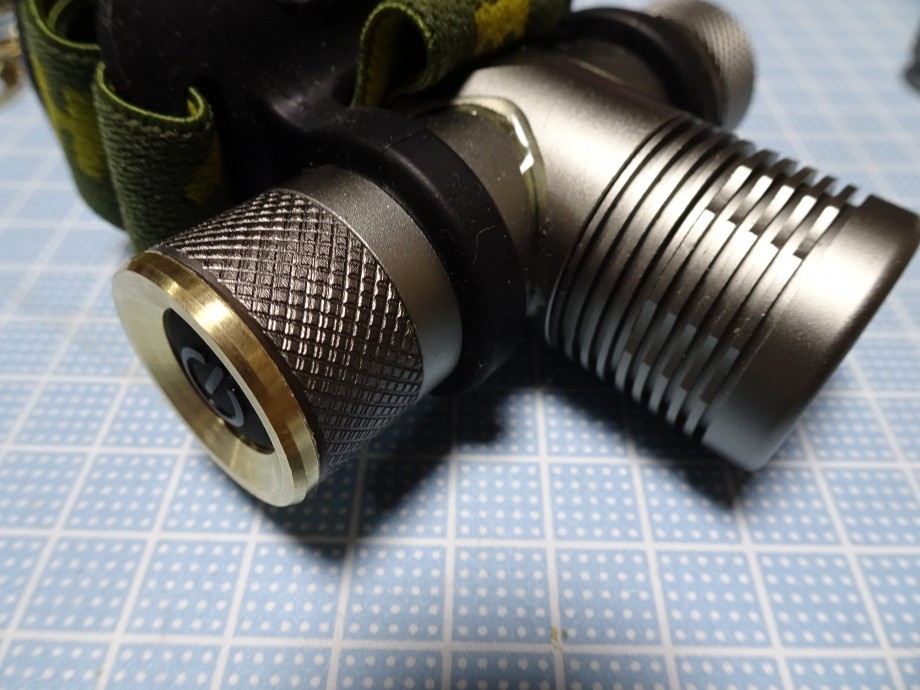

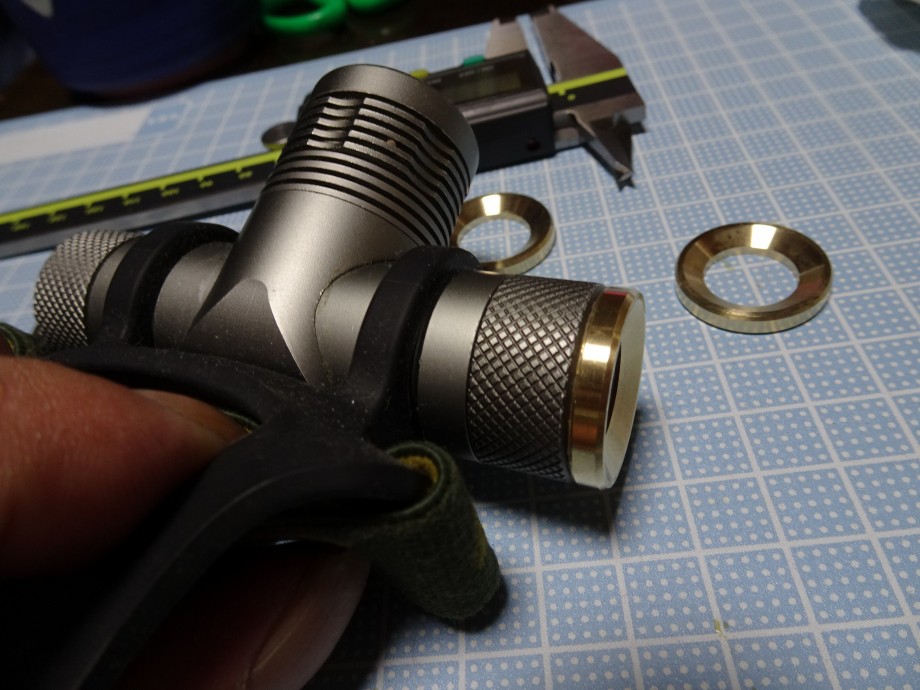

こちらから見ると良いのだが、
ちょっと厚みが厚過ぎるようにも思える。
もう１回！
今度は薄めで作る！

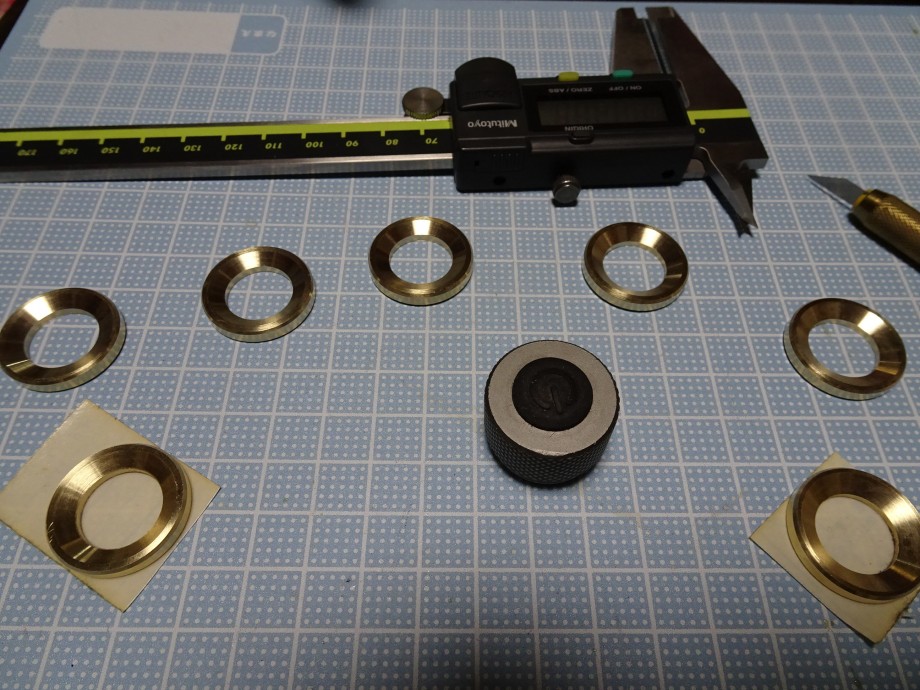

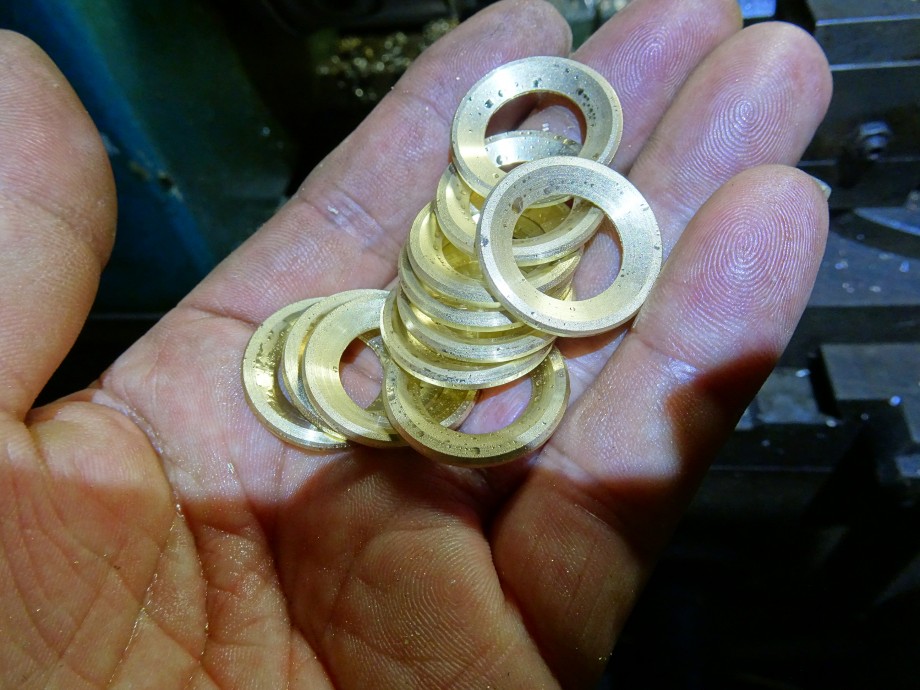

沢山作って見た。

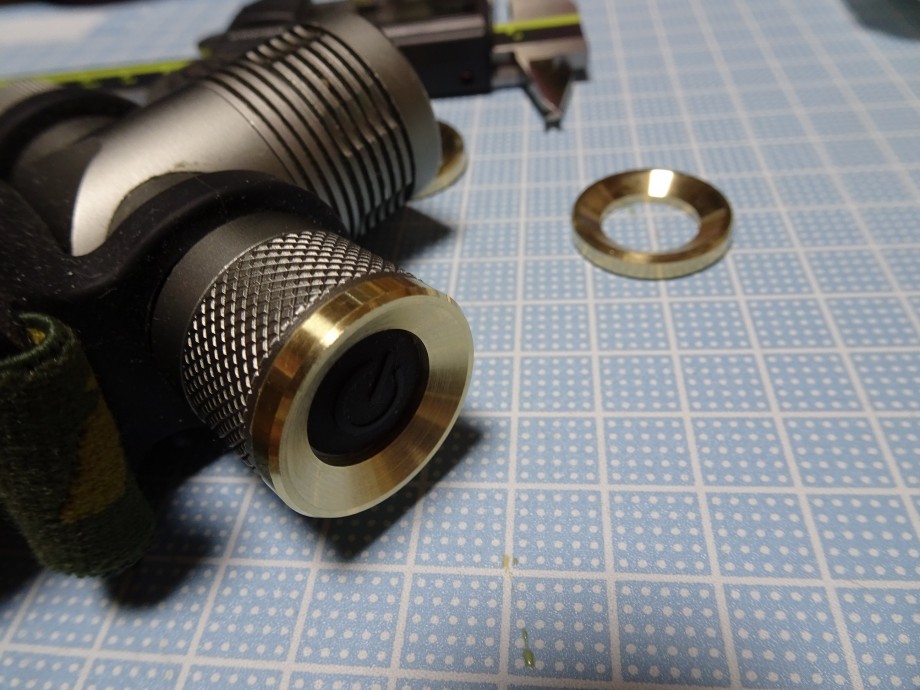

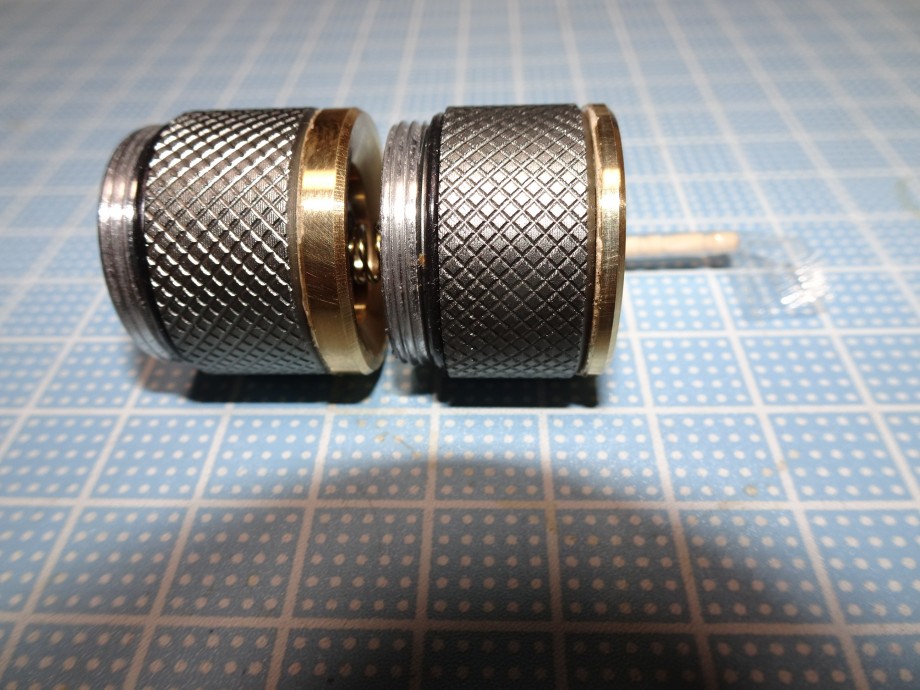

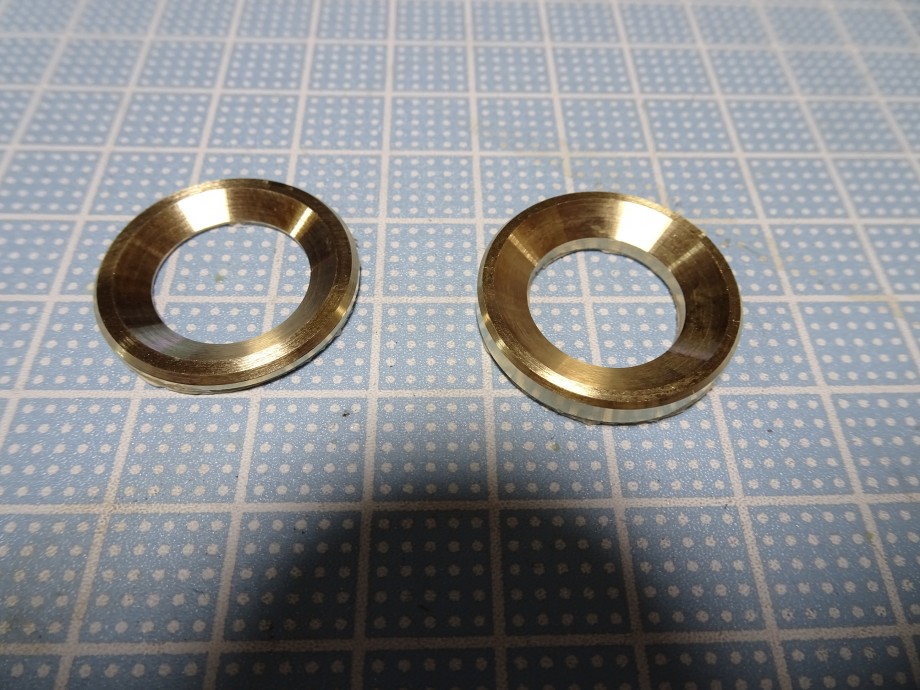

さて、右が最初に作った厚いヤツ。左は薄いヤツ。
ナイスタックと言う両面テープで貼り付けてこうなった。
最初に作った厚いヤツはボタンがかなり奥になったので、カバンに放り込んでも大丈夫だろう。
右は薄いので、スイッチ操作に悪影響はないが保護力は少しだけ劣る。
このような部品は使い手の好みなので、どっちが良いのか？？？
ただ、手作業での加工なので全部に取り付けるのはコスト的に無理。
オプションなら可能かも知れないが、まず作って見ることにした。
今回の素材は真鍮を使う。
まず、スイッチの外径と同じに加工。
センター穴を空けて、
スイッチのボタンとほぼ同じ大きさのドリルを通す。
その後、リーマで仕上げる。

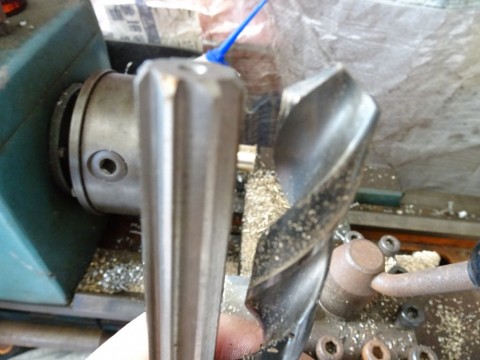

右がドリルで左がリーマ
ドリル荒削りと１４．５ｍｍでリーマ仕上げ１４．６ｍｍ
ドリル荒削りと１４．５ｍｍではスジが酷い。
リーマを通した後、（この写真は２回目の時を使った）
リーマ仕上げ１４．６ｍｍ 内径はキレイになった。
面取り
切断
動画も公開して見る！
切断後
完成！
さて、いよいよスイッチに貼り付けます。
こちらから見ると良いのだが、
ちょっと厚みが厚過ぎるようにも思える。
もう１回！
今度は薄めで作る！
沢山作って見た。
さて、右が最初に作った厚いヤツ。左は薄いヤツ。
ナイスタックと言う両面テープで貼り付けてこうなった。
最初に作った厚いヤツはボタンがかなり奥になったので、カバンに放り込んでも大丈夫だろう。
右は薄いので、スイッチ操作に悪影響はないが保護力は少しだけ劣る。
このような部品は使い手の好みなので、どっちが良いのか？？？
これは御希望が有れば譲る事が出来ます。
- 2016年9月5日
