▼ ＧＴＲ－931Ｈ改造７

ジャンル:日記/一般
(ヘッドライト)

前回、９ＬＥＤから、１５ＬＥＤに変更する基盤を加工

しました。これのＬＥＤを１個１５ルーメンクラスの物に

交換します。

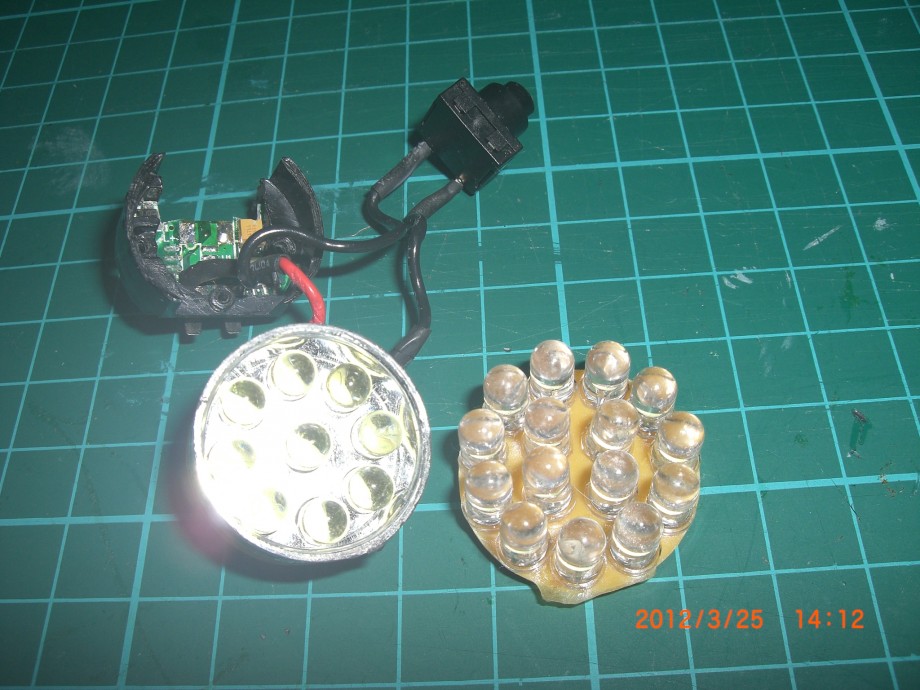

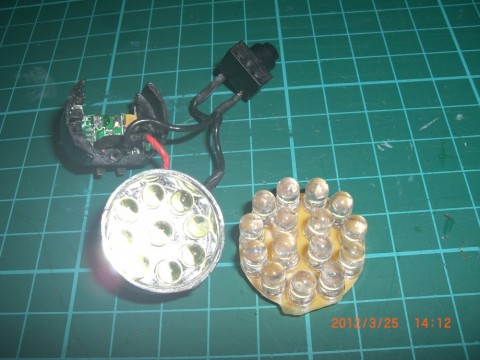

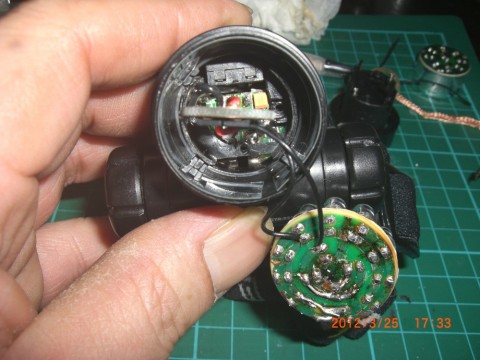

左側：変更前　・　右側：１５ＬＥＤ基盤

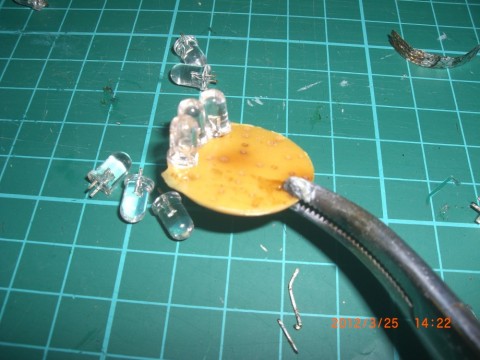

何時ものように、ハンダ吸い取り線で、ハンダを除去

バラバラとＬＥＤが、外れます。

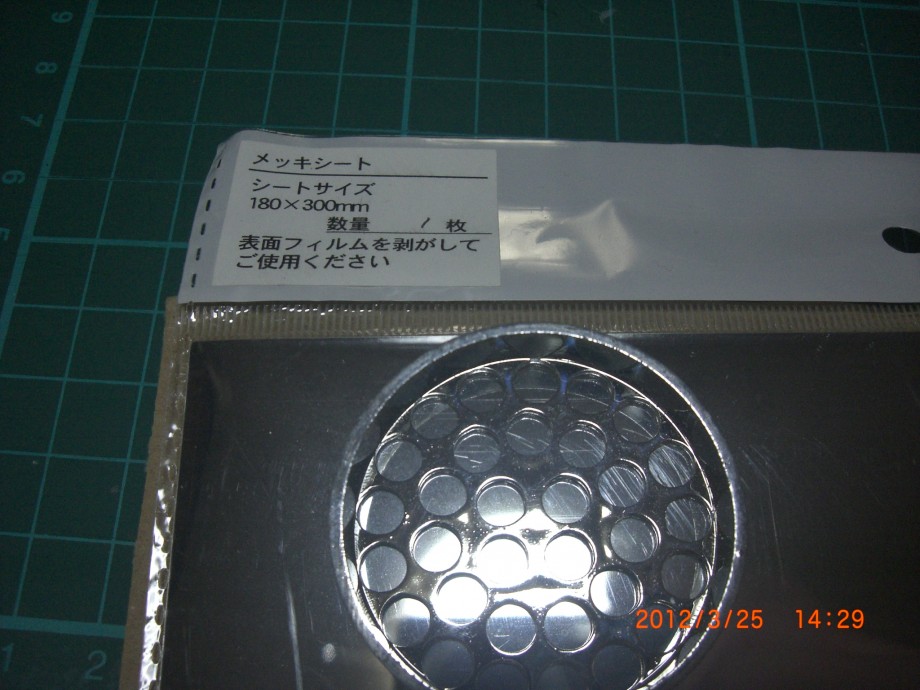

反射板用のメッキシートです。

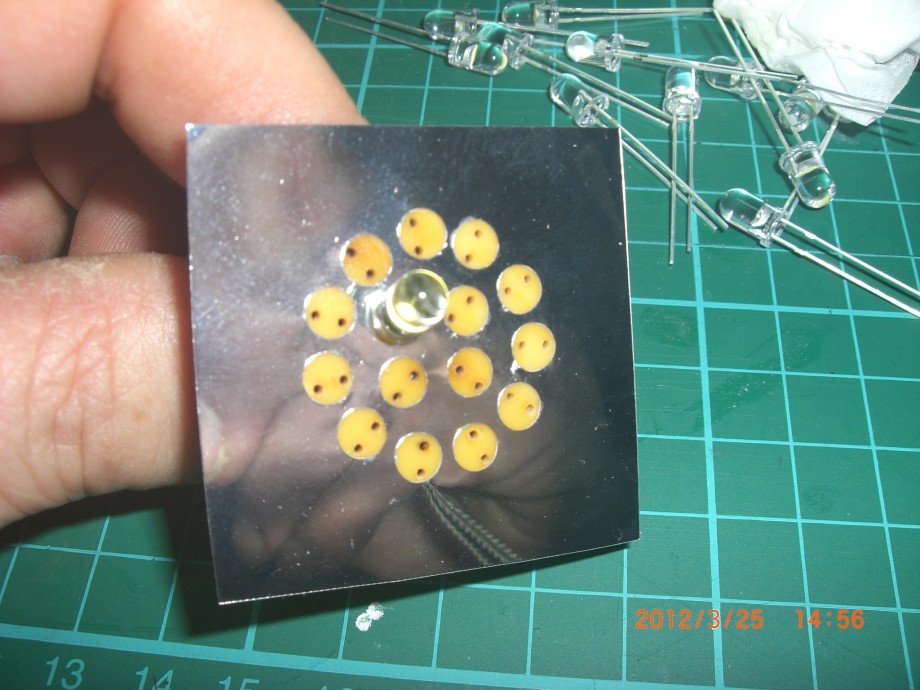

これを加工して、基盤に貼り付けて見ます。

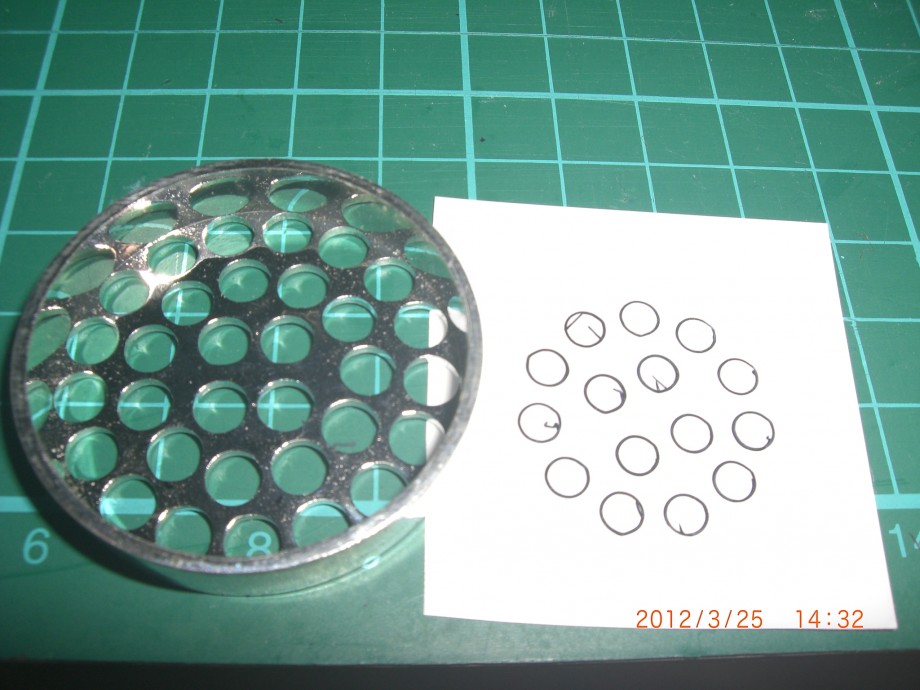

適当な大きさに切り、裏側に穴の位置を書きます。

そして、１穴パンチで、穴を抜くと、

このような、状態になります。

そして、回りの余分なシートを切り取り、

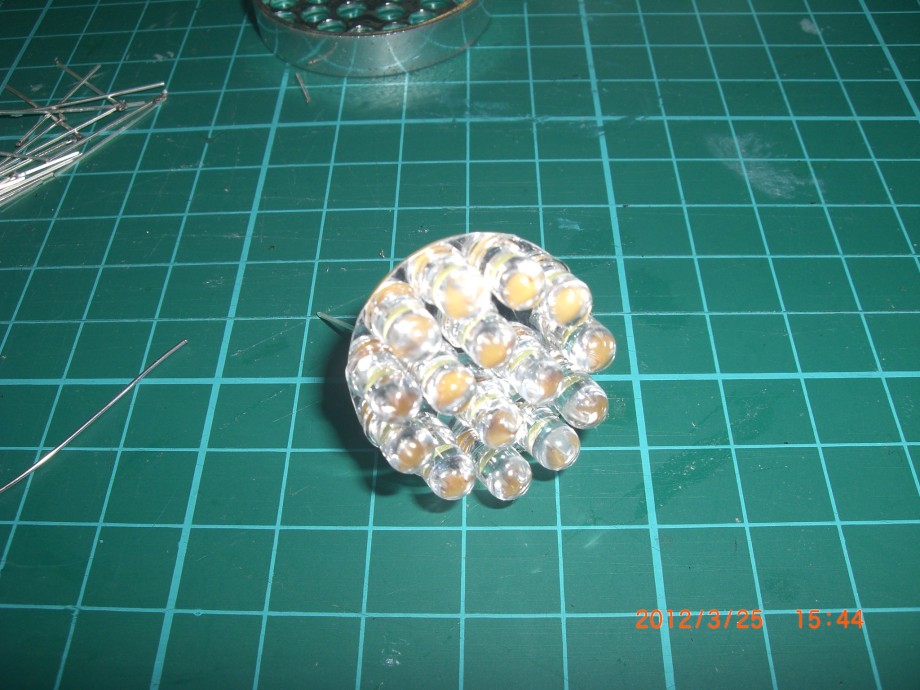

新しいＬＥＤをハンダ付けすると、このように、なる。

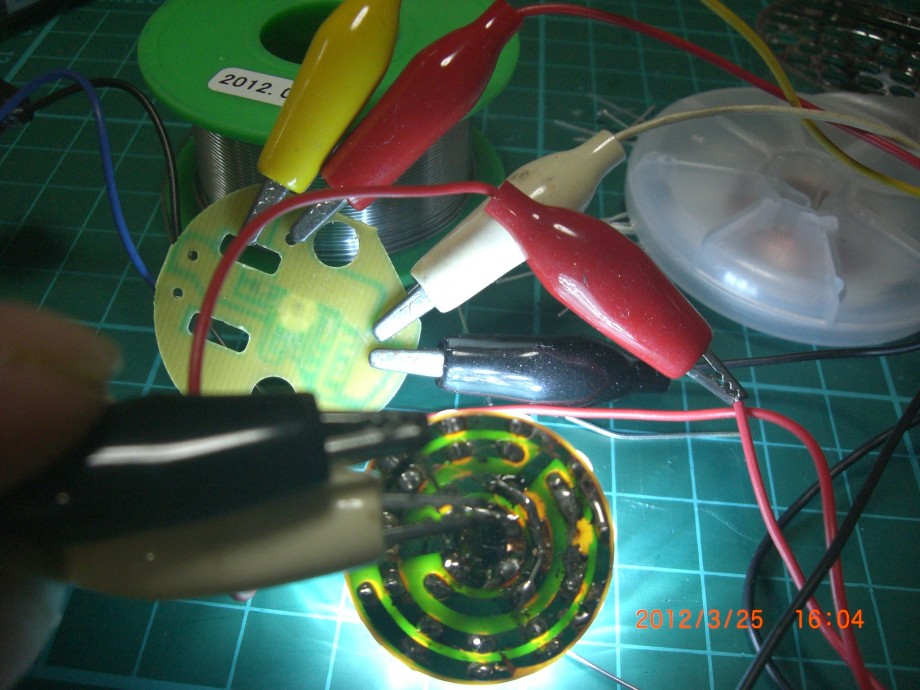

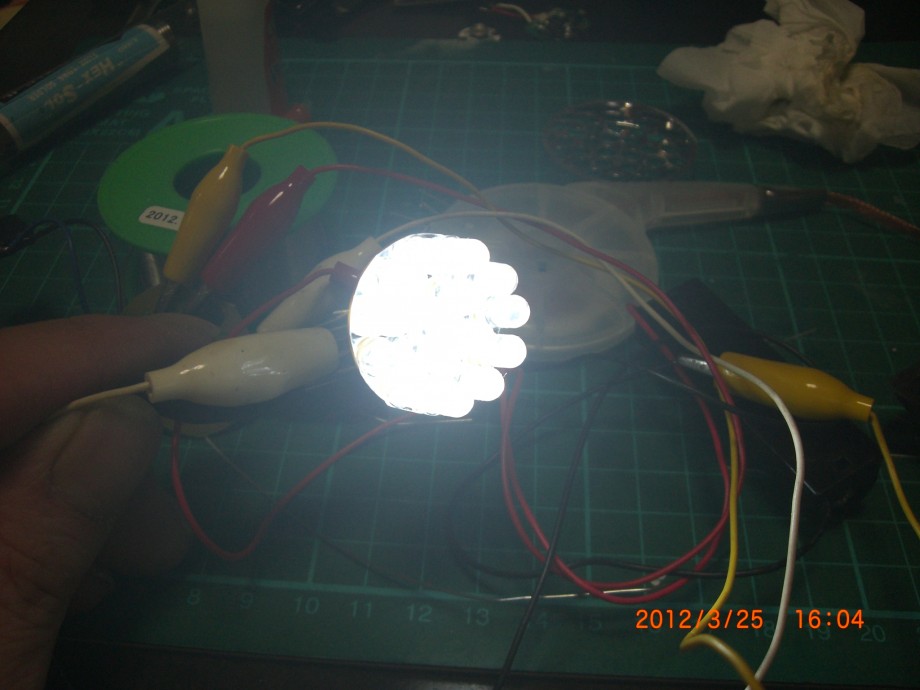

試しに点灯する為、３ＷＬＥＤの基盤を使い、点灯！

明るいが、電気が、不足なようだ。

この基盤のスペックが、不明なので、専用基盤を

加工して、これに繋ぐ事にする。

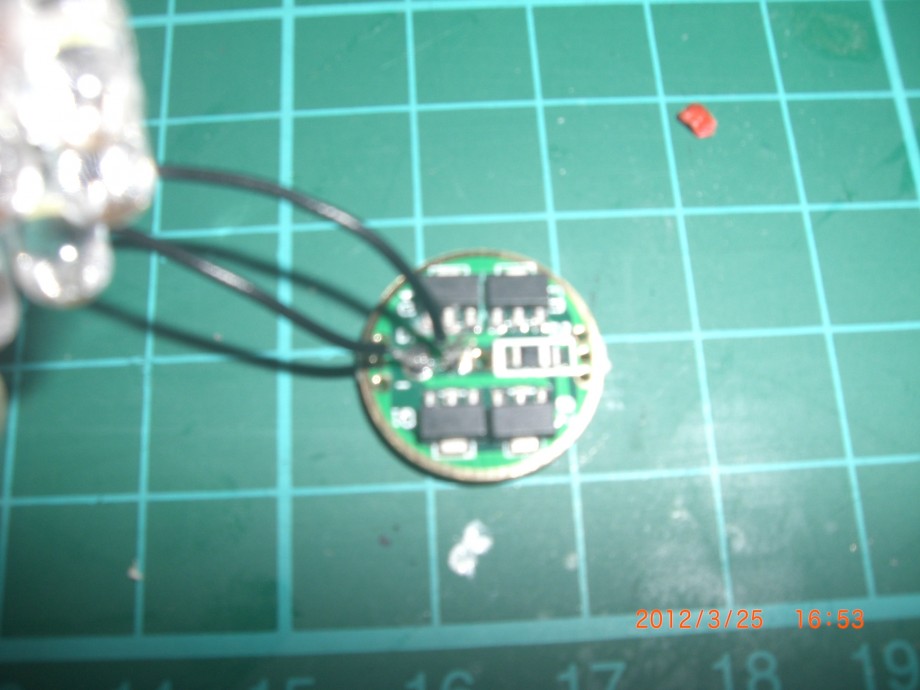

これが、今回の為に用意した、フラッシュライト用の

基盤、１４００ｍＡのシングルモード。

これだと、電流が、高すぎて、ＬＥＤが、切れる恐れ

が、有るので、４つ乗っているＬＥＤコントロールのＩＣ

を１つ通電しないように改造する。

これで、１４００→１０５０ｍＡの基盤になった。

ＬＥＤは、６０ｍＡなので、

６０×１５＝９００ｍＡの所を僅かにオーバードライブ！

１．１７倍？　まあ、この程度なら、切れないでしょう！

それでは、お待ちかねの点灯テスト、

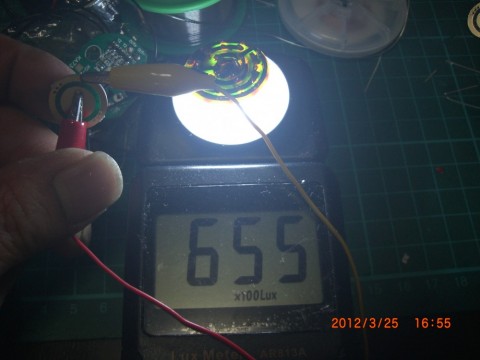

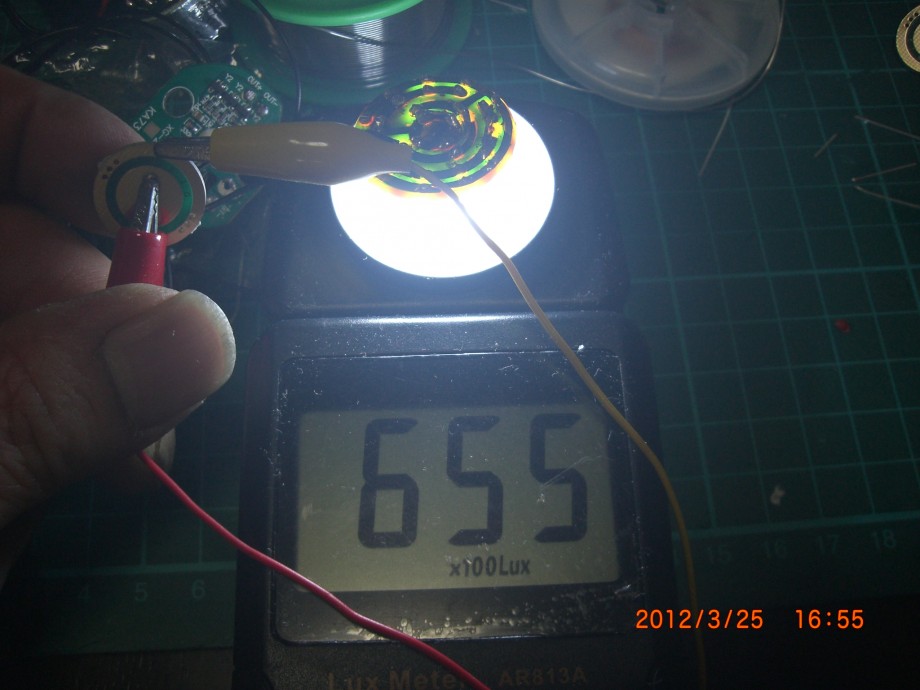

明るいが、最高照度は、たいした事は、無い。

これが、このＬＥＤの本来の明るさだったんだ、

思ったより、普通の明るさだった。(汗)

以前の１０００×１００Ｌｕｘ超は、普通では、無かったようだ(汗)

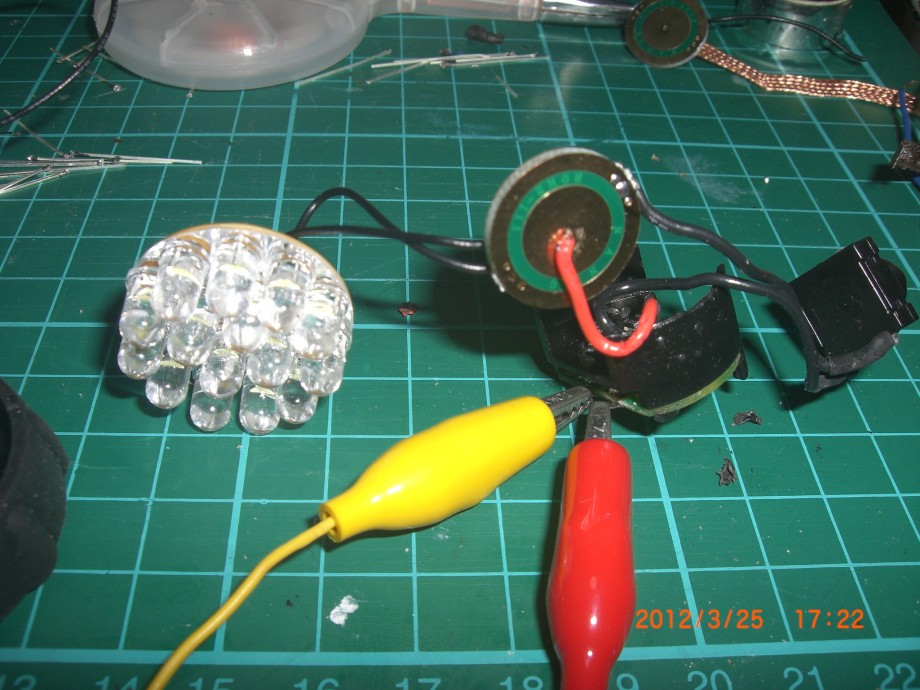

こんな、感じで、配線した。

点灯するか、確認した後、

本体に組み込んだが、接触が、悪い事が、判明して、

絶縁の為に固まる放熱シリコンを塗った。

それが、固まるまで、手が出せなくなった。

本日は、ここまで、
