【Rockオヤヂのリール・マニアックス！！】 98アルテグラ2500SDH　分解整備　キンキラキンのキンその１

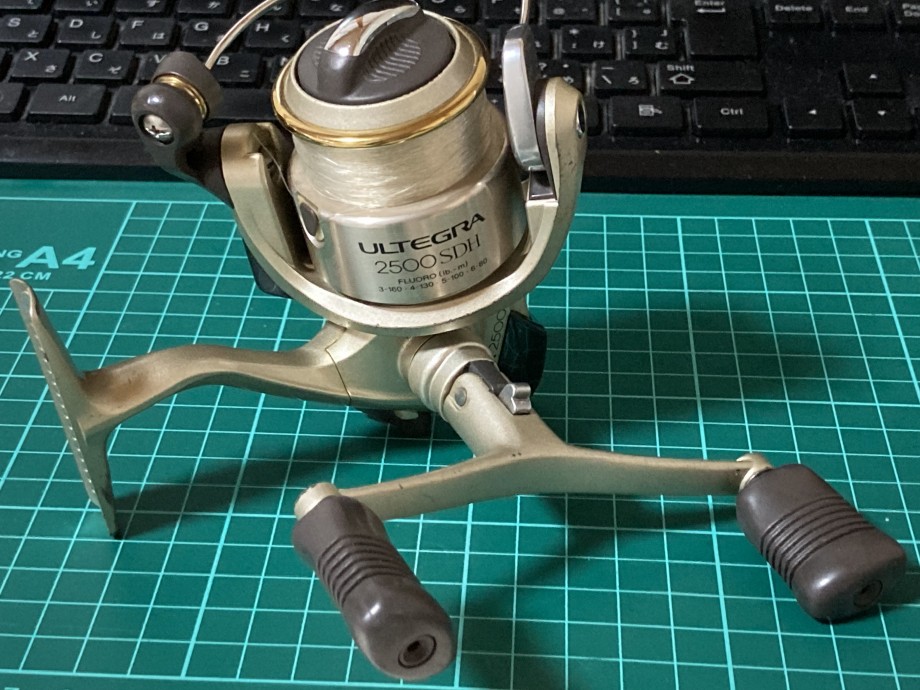

先日購入した98アルテグラ2500SHDの分解整備リポートです。

この機種は、悪名高いスーパースローオシュレーションを採用した02の前のモデルになります。
※なんとこの機種は、ファーストオシュレーションとでも呼びたいほどオシュレーションが速いです。何と！ハンドル1.5回転で１往復です。

ヤフオクで送料込み３野口で購入できました。
動作未確認との事でしたが、ハンドルもスムーズに回りちょっと触った感じでは不具合なし。
98アルテグラの場合、シャロースプール・ダブルハンドルの機種は比較的状態の良いものが多いようです。（個人の意見です。）

その代わりにボディの内部のあちこちに黒い粉が多量に付着しています。
フリクションリングが溶けて、残骸が黒い粉となったようで、触ると指先が真っ黒になります。

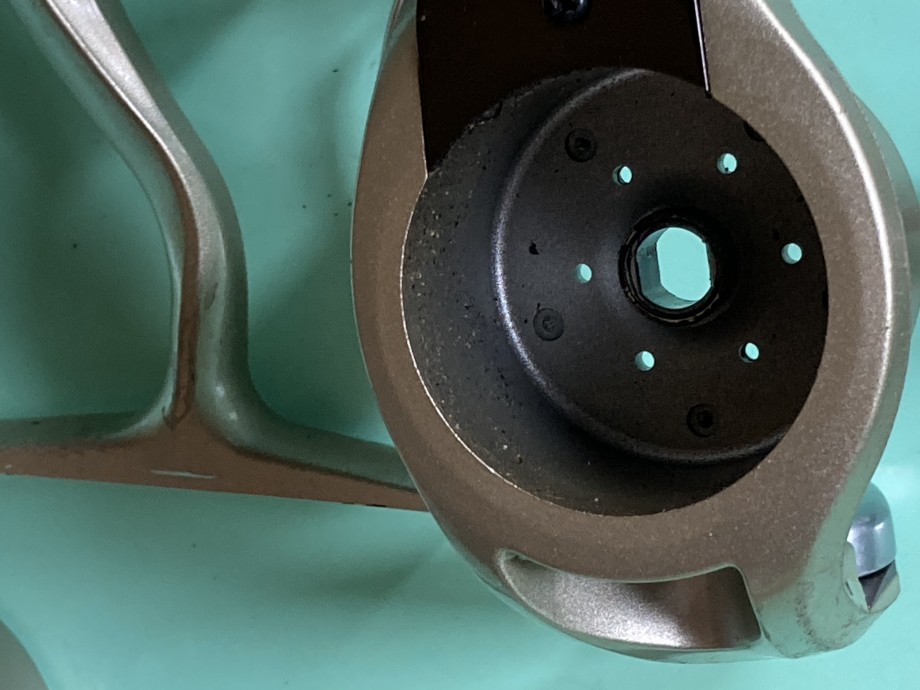

ローターの内側にたっぷりと。

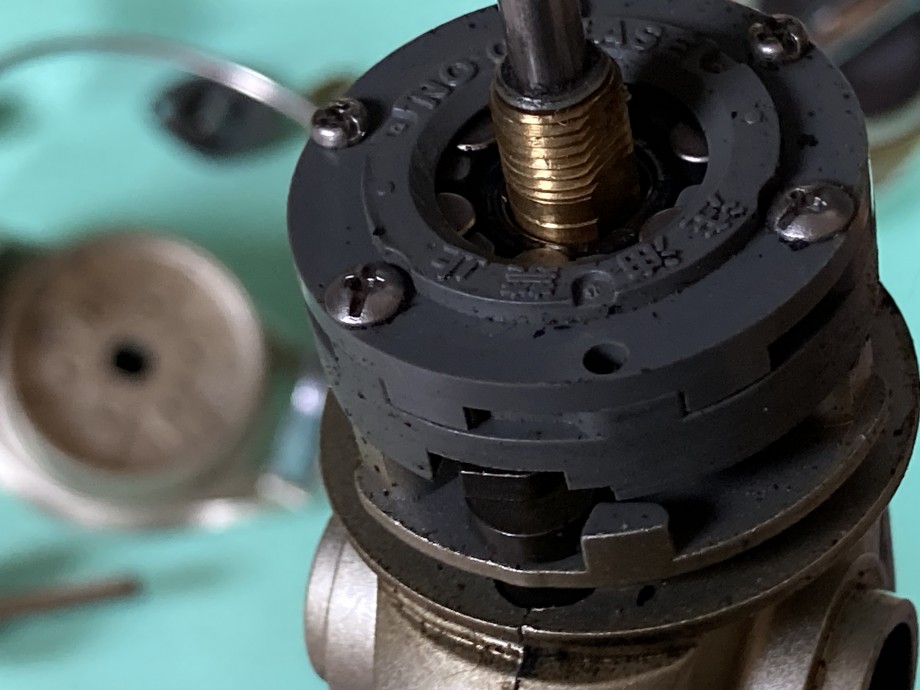

ワンウェイクラッチ周りもかなり汚れています。

そして、クラッチ内部にも粉が入って真っ黒です。
これじゃぁ、スプールシャフトやピニオンギアの内部も真っ黒やな。

フリクションリングは、何故かしっかり装着されていました。
最初にフリクションリングが溶け切れた時、十分清掃せずに新しいリングを装着したのかもしれません。

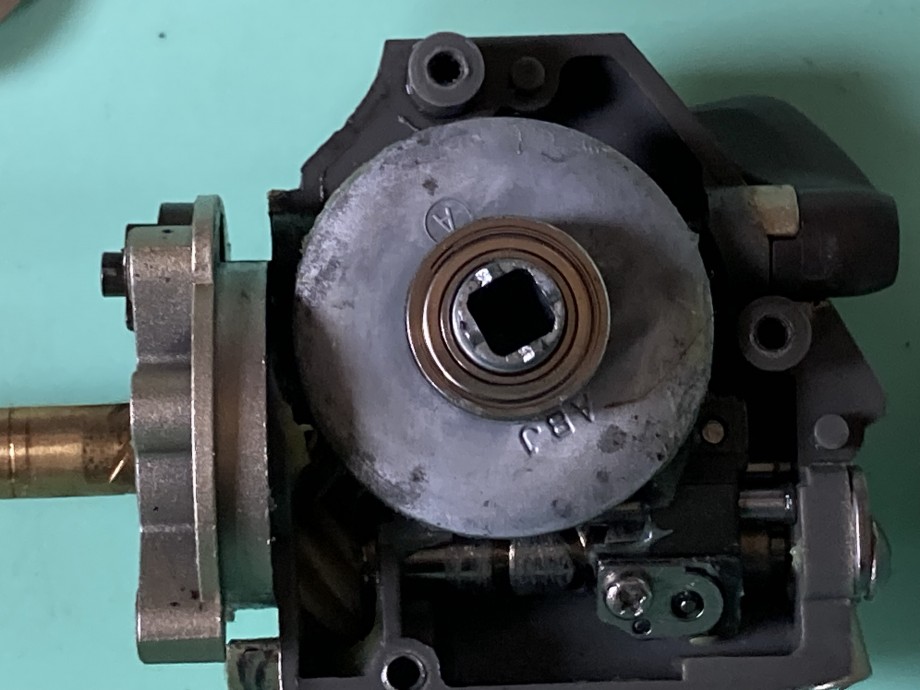

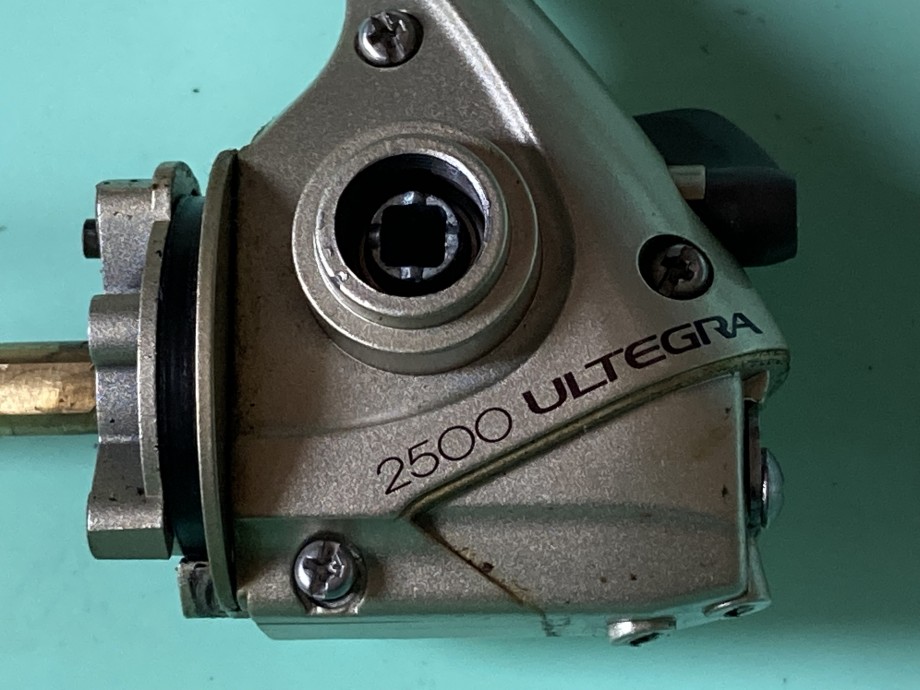

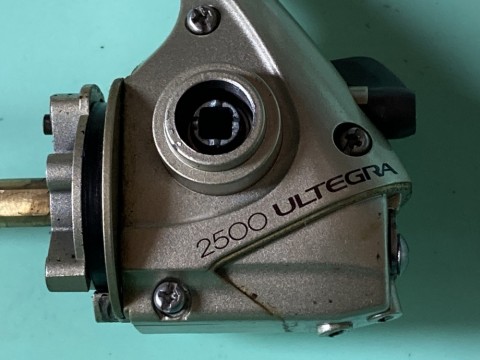

プロテクションカバー内部、マスターギア右のハンドル基部も黒い粉が付着。

内部も少し入り込んでます。

マスターギア右のブッシュの内側が真っ黒です。

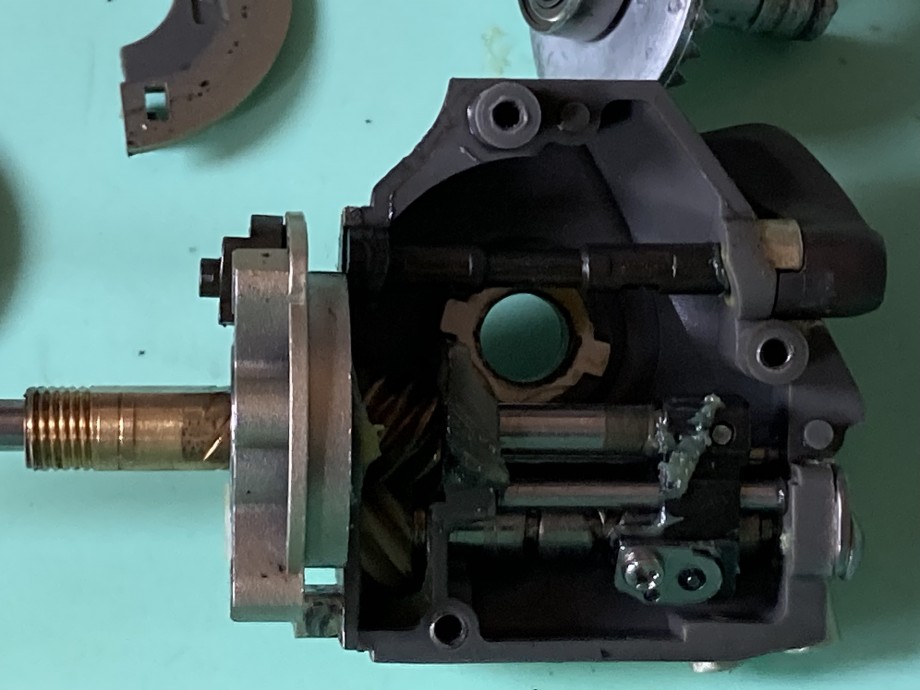

嬉しい事にウォームシャフト周りは比較的きれいでした。

何処もかしこも黒いので、全部バラして洗浄することに。

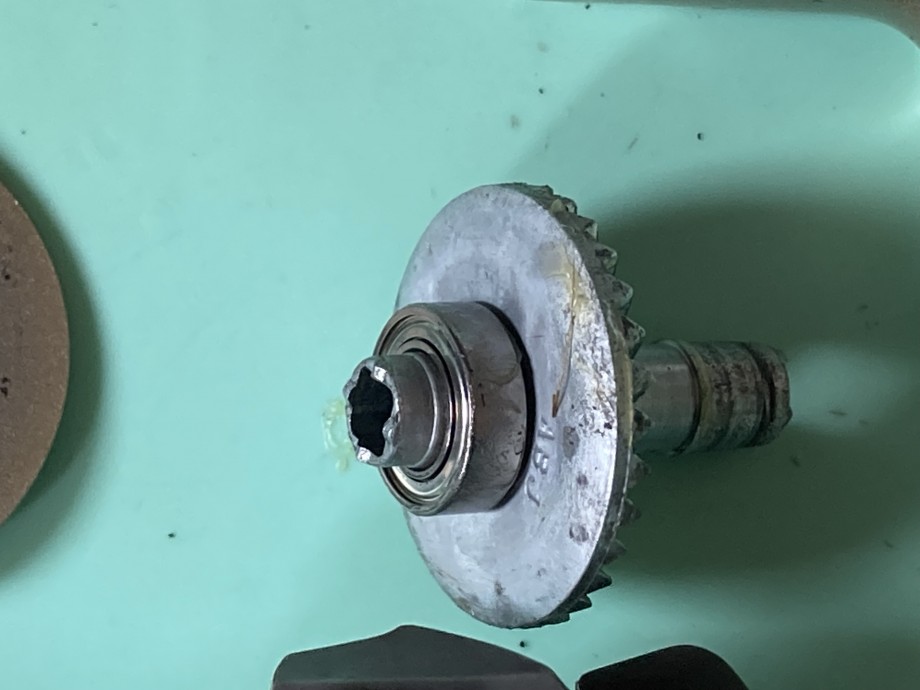

ただ、マスターギア左のベアリングが固着していたので、外すのを断念。ベアリング自体スムーズに回っていたので、ギアをベアリングごと洗浄しました。

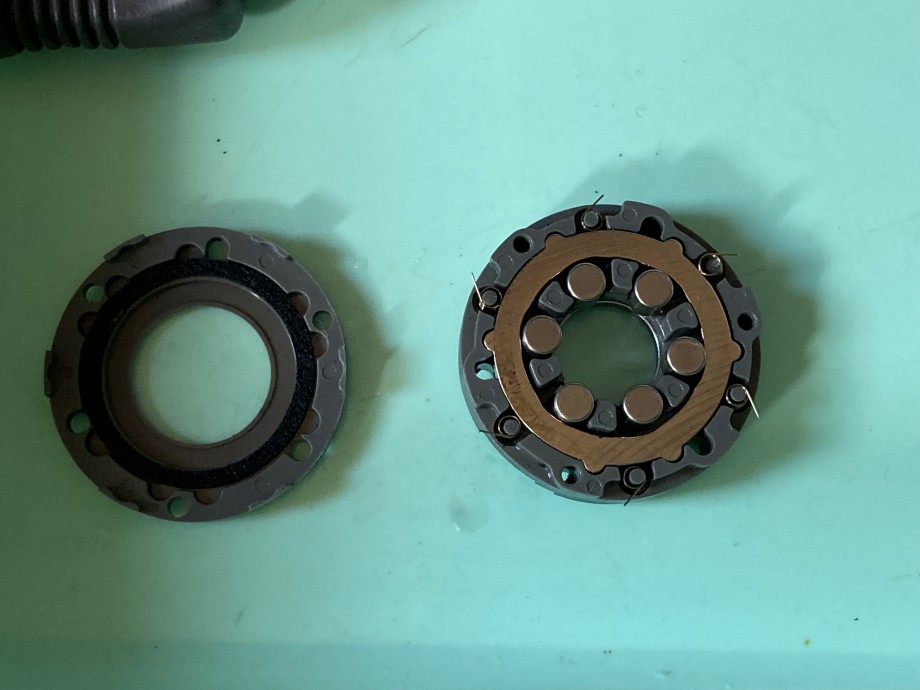

作業で一番気を使ったのが、ワンウェイクラッチの分解洗浄。

構造自体は簡単ですが、小さな部品が飛ばないよう注意が必要です。
元通りに戻す自信のない方は絶対に分解しないことです。
頑張って挑戦する方は、バラす過程を写真に撮って記録するのが良いと思います。

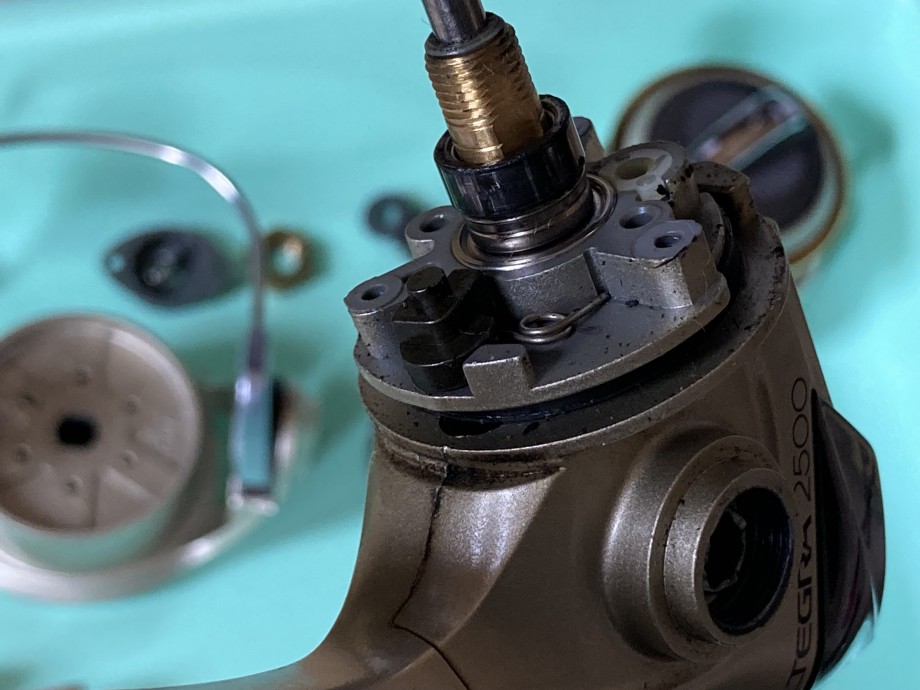

で、洗浄後の状態がこれ。

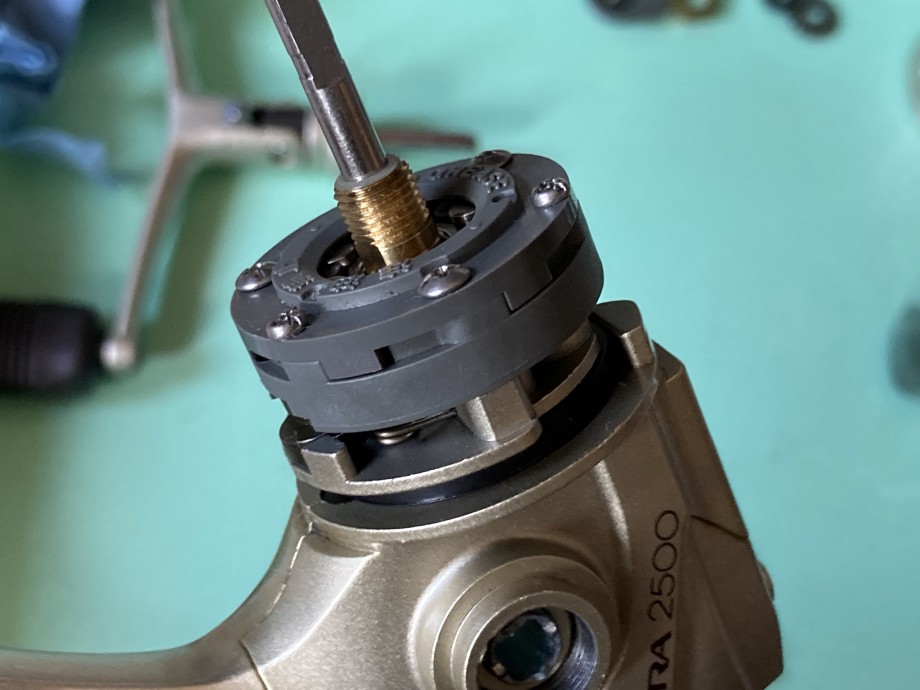

ワンウェイクラッチ周りが綺麗になって一安心。

全体を組み込んで回した感じは、洗浄前よりほんのちょっと軽くなったかもしれません。

本当は、マスターギア右側のブッシュをベアリングに替えたかったのですが、ベアリングの手持ちが無くて今回は見送りました。

今回、久しぶりにシマノのリールを分解して思ったことは、摺動子にガイドシャフトを付けるなど設計がしっかりしていることです。
ハンドルを回した感じは、年代を感じさせるとは言え、流石！シマノの巻き心地です。

自重が現在の機種と比べると重いですが、今でもルアー釣りに十分使えるレベルのリールだと思います。
今では、あまり見ないキンキラのカラーもナイスですね。

※注意
中古での購入になるので、機体ごとに状態はまちまちです。本当のジャンクを引き当てる事もあるので、失敗の許せない人は手を出さないでください。
所謂、実釣性能は、現在のエントリー機種の方が良い場合が多いので、おおらかな気持ちで道具が使えない方は手を出さないでください。
私のログでは、分解整備に熱中して、肝心要になるような写真を撮り忘れていることが多いです。とは言え、メーカーの分解図と簡単な説明だけで分解方法や組み立て方が分からない人は手を出さないでください。
機体の状態が悪ければ悪いほど整備に燃える性癖の方は、オクやフリマに嵌ってお金を使い過ぎないように注意してください。

4月1日 20:12
コメント(1)

コメントを見る

みんなからのコメントコメントする

この出品買おうかどうしようかけっこう悩んでました。

知ってる方の手に渡って良かったです。

亜鉛ギアは経年劣化で膨化するのか、ベアリング抜けない個体おおいですねえ

ワンウェイクラッチはだいたいパーツクリーナーぶっかけて、薄く油引いて終わりです。物臭整備極まれり…

玉が錆びてたらあれですがそこまで悪くなってるやつあんまりみませんねえ。

AAコメントする
4月1日 20:43

貧乏ロッドビルダー

大阪府

窯元

兵庫県

>貧乏ロッドビルダーさん

このリール、まさかこの値段で落札できると思ってなかったので、ほぼ事故購入です。
結果、良い買い物したとは思ってますが。。。

亜鉛ギアは、ハンドル固定ネジを締込み過ぎると軸が開く（膨張）するのかも知れません。
少し前に入手した02アルテグラは、力業でベアリングを外しましたが、こいつはベアリングも良く回っていたので諦めました。

ワンウエィクラッチの玉にカーボン状の汚れが付いていたので、今回はバラしました。

確かにシマノのワンウエィクラッチで玉が錆びてるのは見た事無いですね。
ダイワでは、一度錆びてるのを引き当てましたが、分解できないのでパーツクリーナーで洗ってオイル吹いたことがあります。
