▼ ｽﾞｰﾑ160改⇒300ﾙｰﾒﾝ 1
- ジャンル:日記/一般
- (超小型ズームライト)
ズーム付１６０ルーメン ライトを改造して
ズーム付３００ルーメン ヘッドライトに改造して見る。
まず、ベースのライトを調査する。

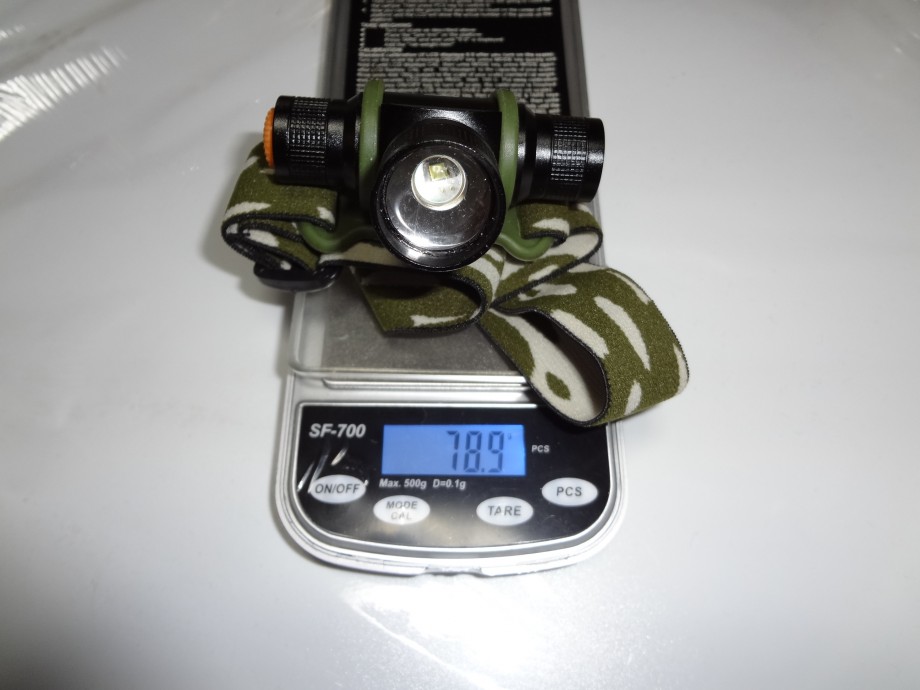

これは、データーは公表されていないが、最軽量で、
明るいヘッドライトだと思う。
ＬＥＤは、ＸＲ－Ｅ Ｑ５だと思われるが、かなり明るい所を見るとＲ２の恐れも有る。
１６０ルーメンについて、調べて見たが、どうやら、本当なようだ。
白色のデーターグラフは、見つけられなかったが、他の色も、ほぼ同じ照度だったので、電流さえ調べれば、明るさを予測できる。１６０ルーメンなら、６００ｍＡを少し切る電流なら正解だ。

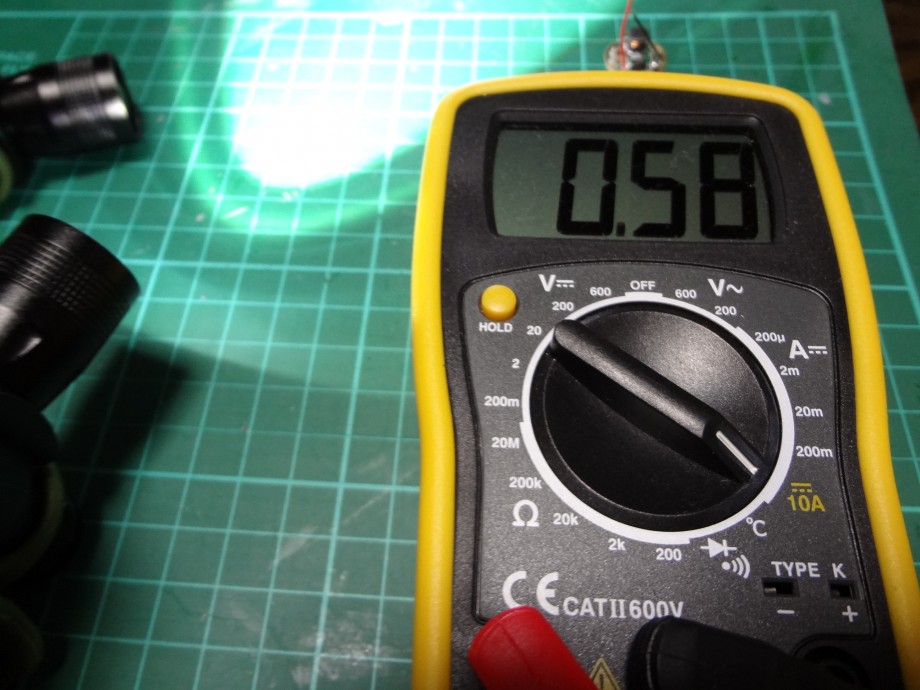

テール電流を測って見た。
０．５８Ａ＝５８０ｍＡ流れていた。
これなら、ほぼ１６０ルーメンと判断できる。
こらは、最軽量１６０ルーメン ヘッドライトであると判断。
もし、２つ装備すれば、サ〇ァリと同じ重量で、
３２０ルーメンである。
しかし、軽量のまま、照度を上げて、３００ルーメンに改造する。
これは、既にＬＥＤを交換済の物、ＸＰ－Ｇ Ｒ５に変えた。

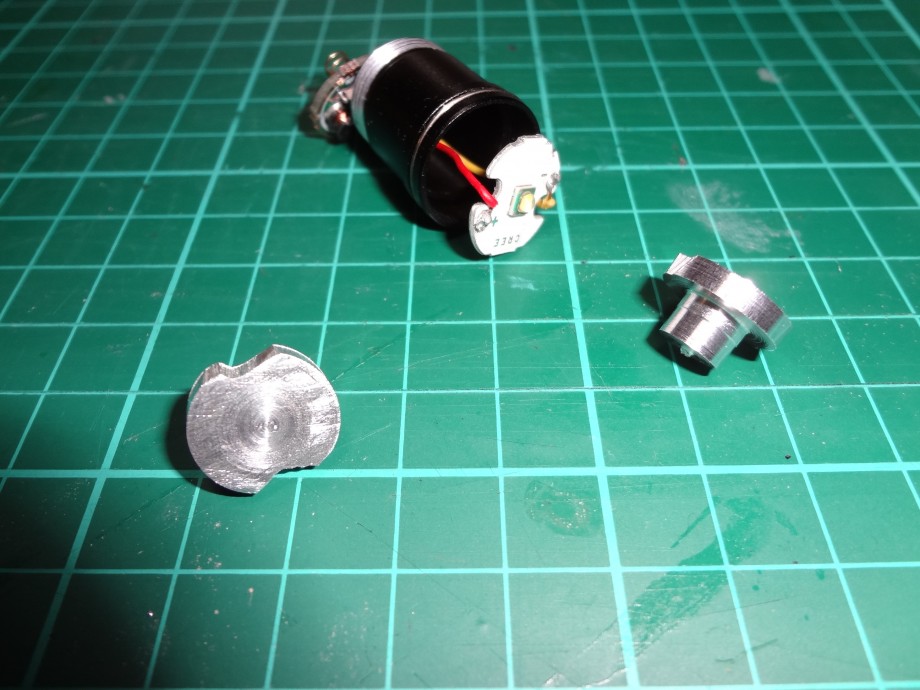

余りに放熱を意識していないので、このまま点灯すると熱で破損すると判断して、アルミで、追加の放熱板？を製作した。寸法は、ギリギリの為、打ち込みになる。

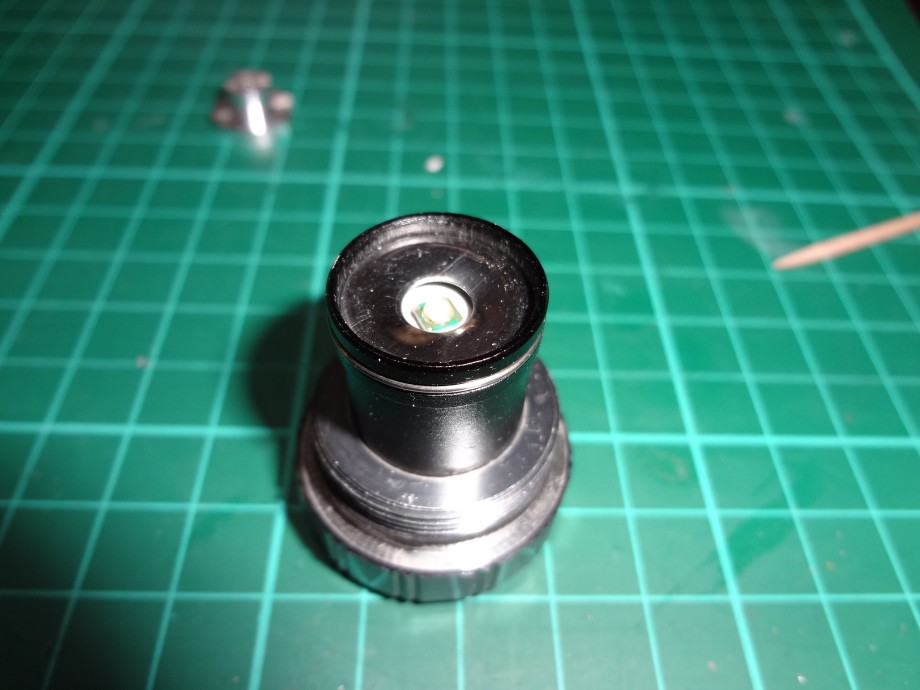

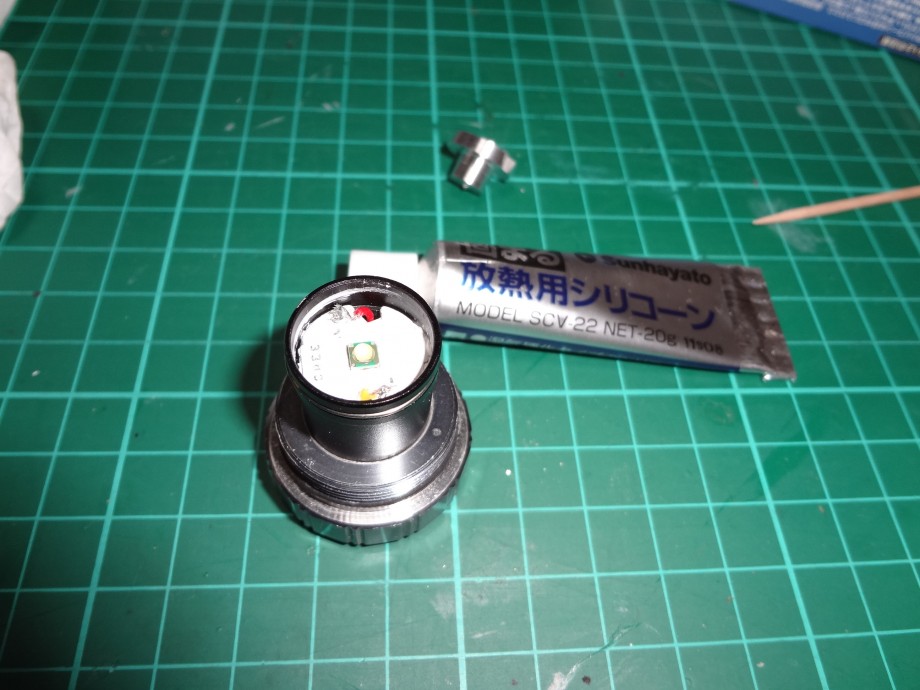

放熱板を打ち込んでＬＥＤを固まる放熱シリコーンで貼り付けた。
さらに、プロテクターを挟み、反射板を打ち込む。

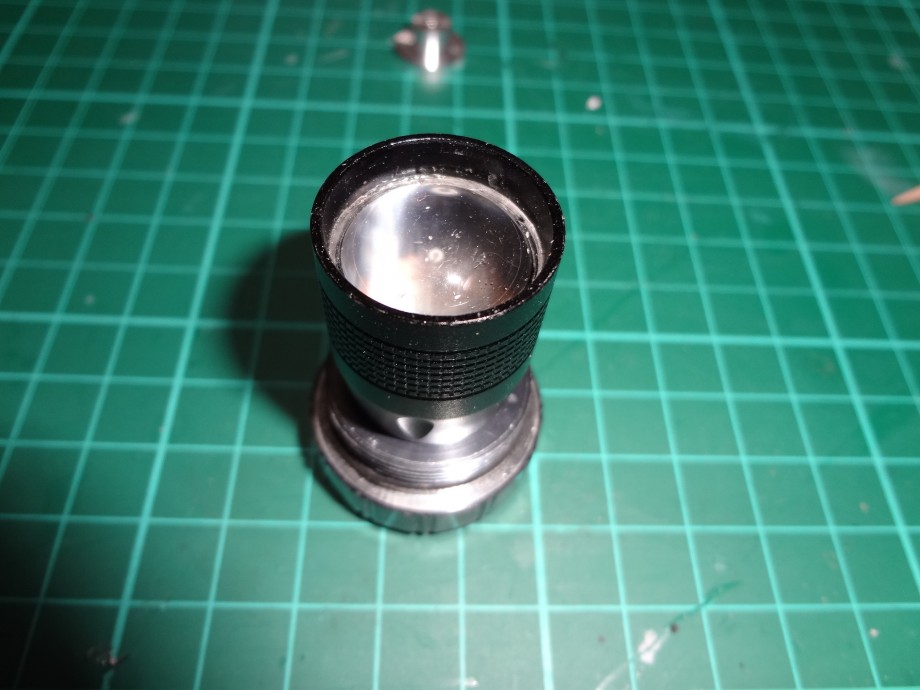

ズームの外側を取り付け、レンズを打ち込む。

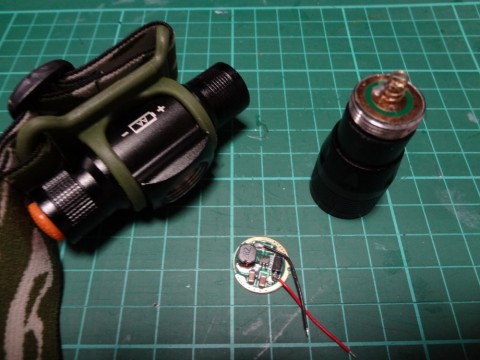

この状態になった。中央は交換用の昇圧回路付きの基板、これは、最大１．２Ａの物。

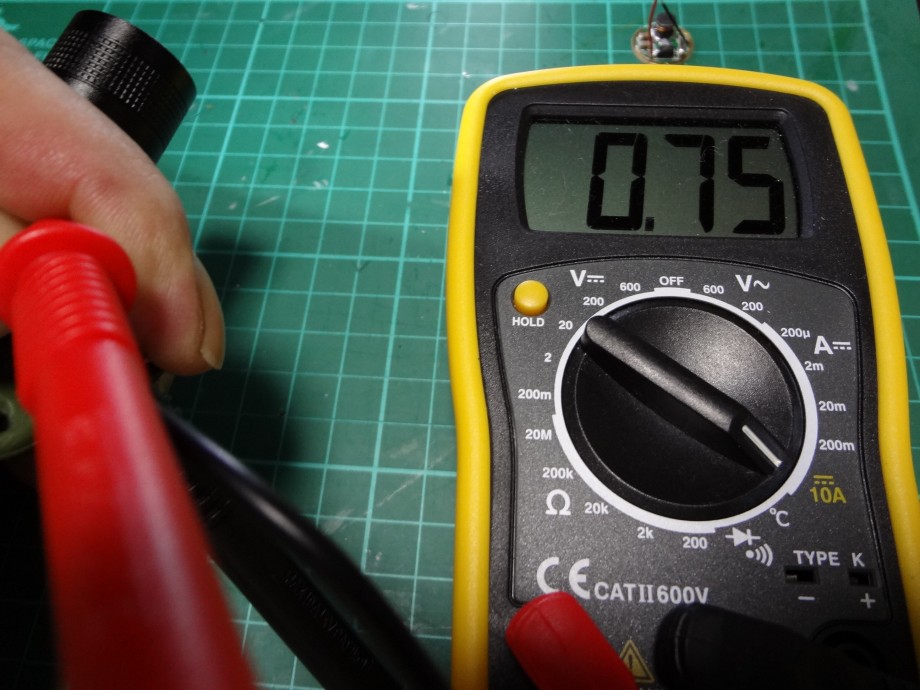

その前にＬＥＤを交換した状態でテール電流を測る。
最大７５０ｍＡ流れた。
ＸＰ－Ｇ Ｒ５は、７００ｍＡで、２６０ルーメン、
１０００ｍＡで、３４８ルーメンである。
と言う事は、現在、２６０ルーメン以上のはず！
しかし、見た目は、そんなに変らないか？
長くなったので、次回に続く！(笑)
ズーム付３００ルーメン ヘッドライトに改造して見る。
まず、ベースのライトを調査する。
これは、データーは公表されていないが、最軽量で、
明るいヘッドライトだと思う。
ＬＥＤは、ＸＲ－Ｅ Ｑ５だと思われるが、かなり明るい所を見るとＲ２の恐れも有る。
１６０ルーメンについて、調べて見たが、どうやら、本当なようだ。
白色のデーターグラフは、見つけられなかったが、他の色も、ほぼ同じ照度だったので、電流さえ調べれば、明るさを予測できる。１６０ルーメンなら、６００ｍＡを少し切る電流なら正解だ。
テール電流を測って見た。
０．５８Ａ＝５８０ｍＡ流れていた。
これなら、ほぼ１６０ルーメンと判断できる。
こらは、最軽量１６０ルーメン ヘッドライトであると判断。
もし、２つ装備すれば、サ〇ァリと同じ重量で、
３２０ルーメンである。
しかし、軽量のまま、照度を上げて、３００ルーメンに改造する。
これは、既にＬＥＤを交換済の物、ＸＰ－Ｇ Ｒ５に変えた。
余りに放熱を意識していないので、このまま点灯すると熱で破損すると判断して、アルミで、追加の放熱板？を製作した。寸法は、ギリギリの為、打ち込みになる。
放熱板を打ち込んでＬＥＤを固まる放熱シリコーンで貼り付けた。
さらに、プロテクターを挟み、反射板を打ち込む。
ズームの外側を取り付け、レンズを打ち込む。
この状態になった。中央は交換用の昇圧回路付きの基板、これは、最大１．２Ａの物。
その前にＬＥＤを交換した状態でテール電流を測る。
最大７５０ｍＡ流れた。
ＸＰ－Ｇ Ｒ５は、７００ｍＡで、２６０ルーメン、
１０００ｍＡで、３４８ルーメンである。
と言う事は、現在、２６０ルーメン以上のはず！
しかし、見た目は、そんなに変らないか？
長くなったので、次回に続く！(笑)
- 2012年7月8日
