▼ 小型クリップライトのLED換装

ジャンル:日記/一般
(ヘッドライト)

小型クリップライトを買って見たが、暗くて使えない。

そこで、ＬＥＤを明るい物に交換する事にした。

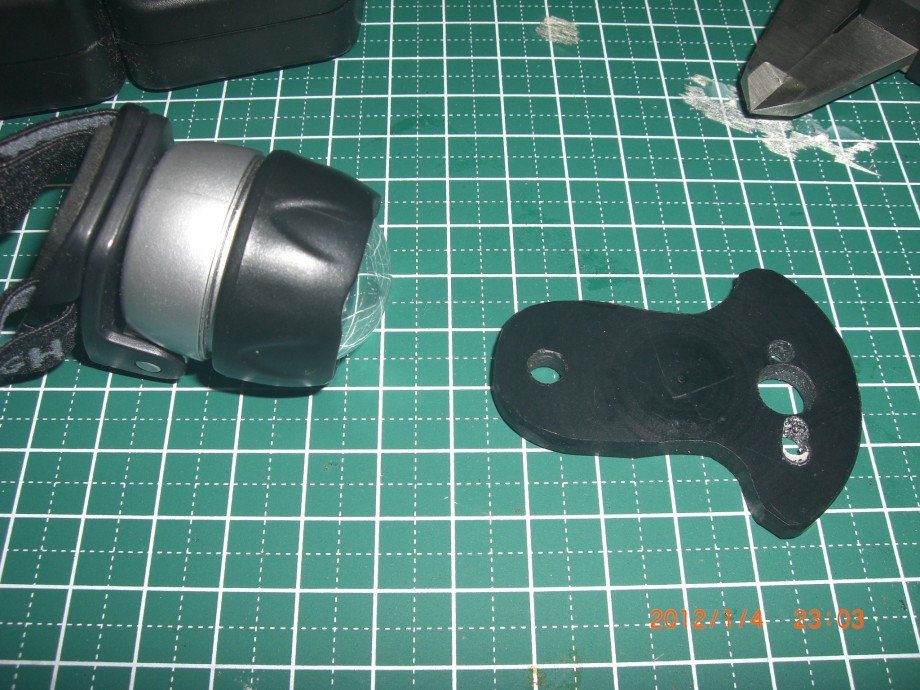

小型クリップライト

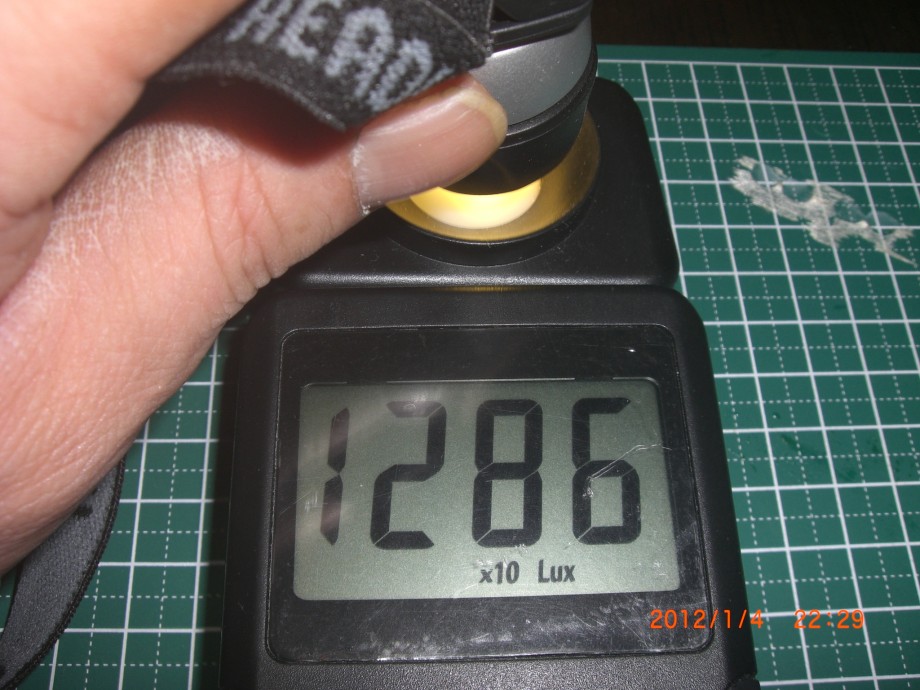

まず、照度計で、明るさを測定する。
今回は、暗く、×10で測定（12860ルックス）

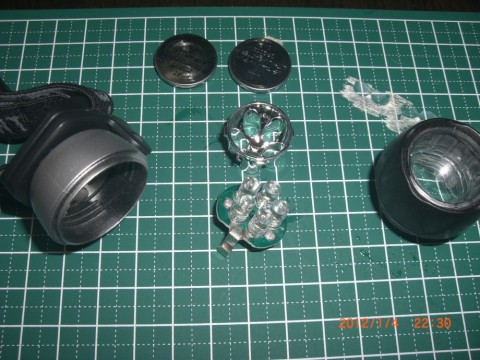

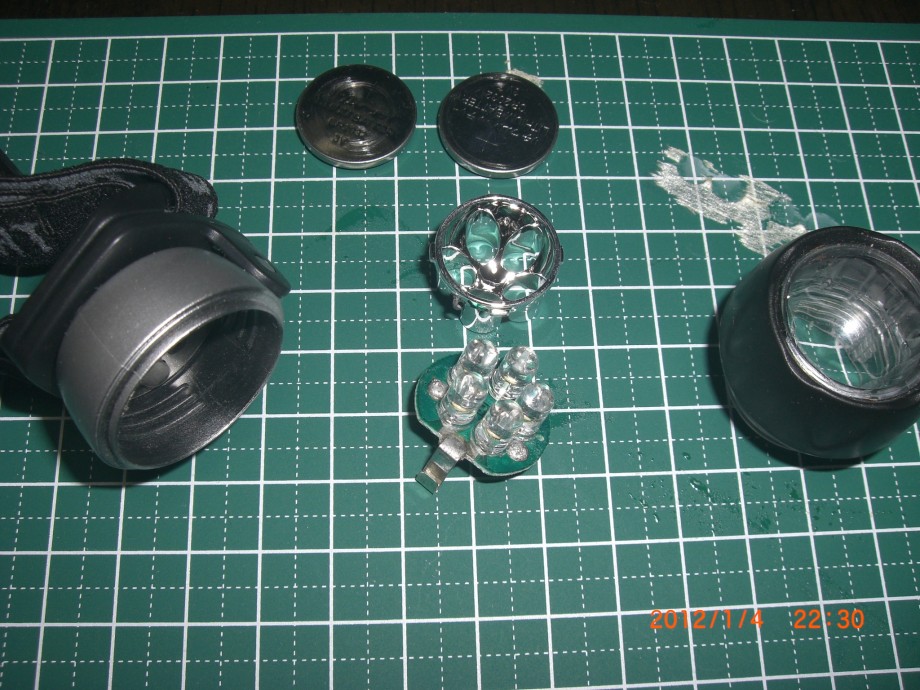

分解、中央のＬＥＤ（５個）を交換する。
推定８０００ｍｃｄ　ぐらいでは、無いか？

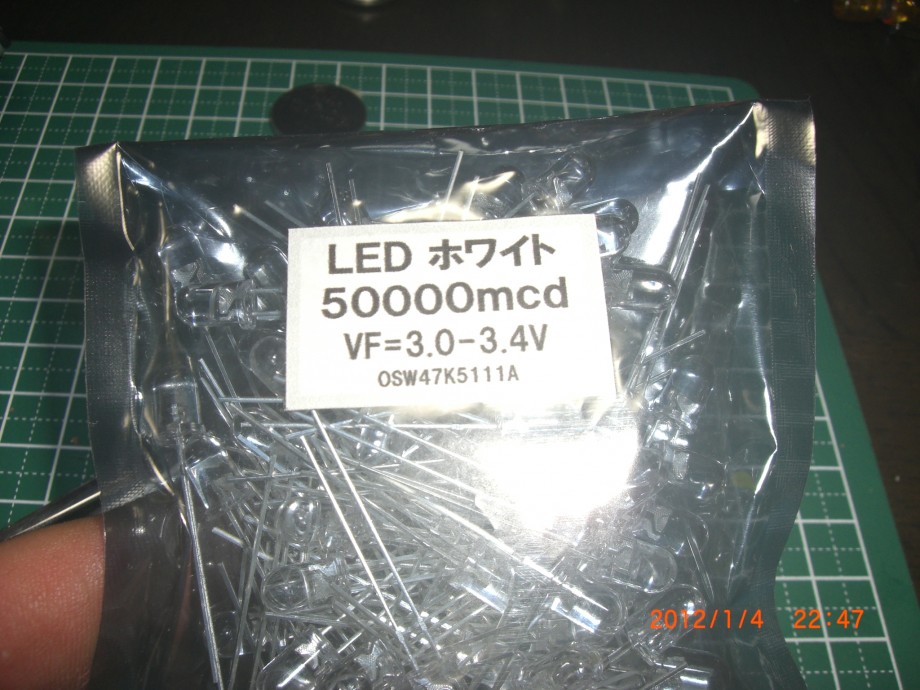

推定６倍の最新砲弾型ＬＥＤ５００００ｍｃｄに
交換する。

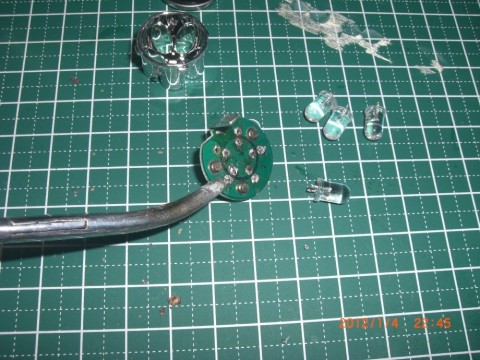

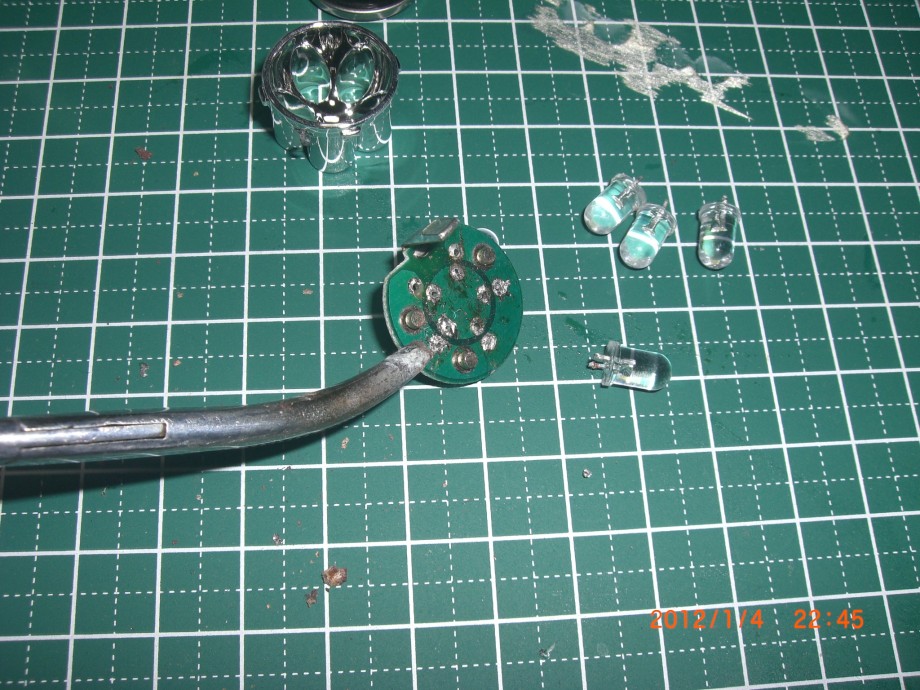

ハンダ吸い取り線で、ハンダを除去し、ＬＥＤを
外す。新しいＬＥＤを取り付け、ハンダ付け、

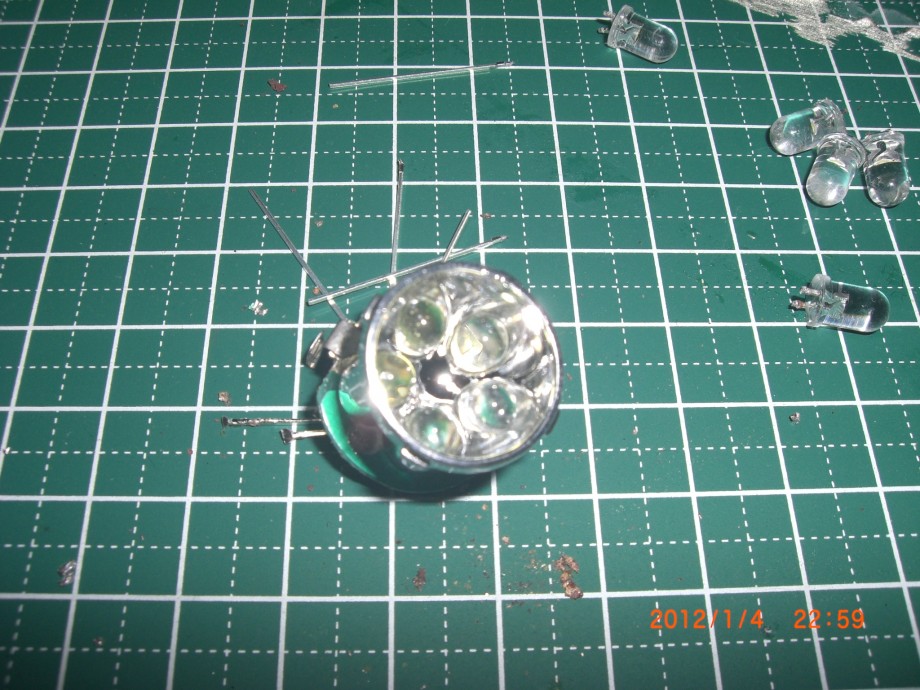

足を切り取ると、下のようになる。

先ほどの50000ｍｃｄに換装後、

本体に収め、完成だ！

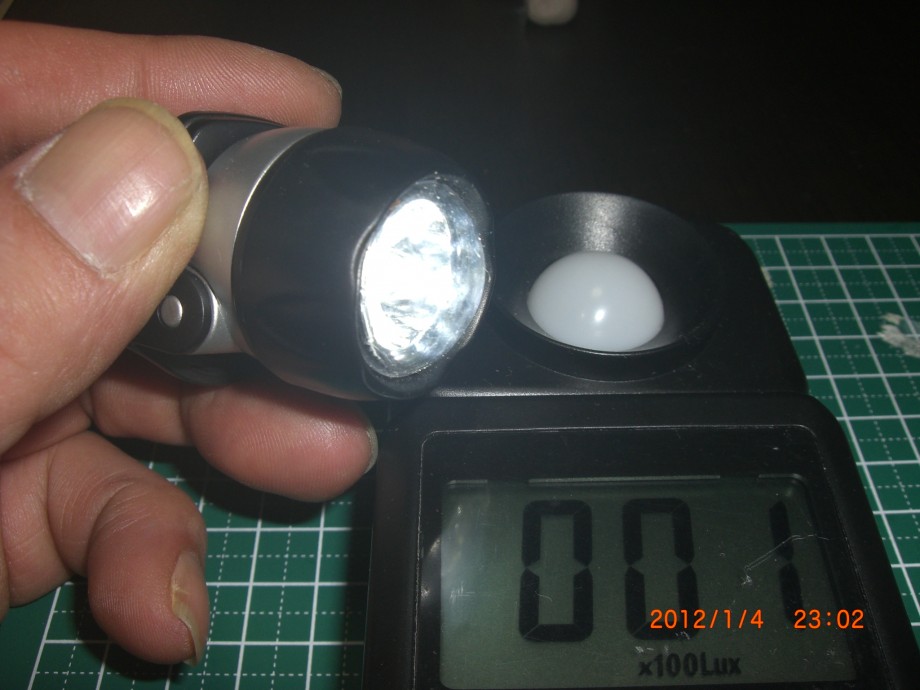

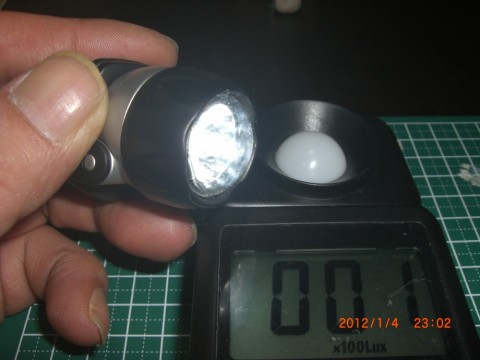

それでは、テストをして見る。

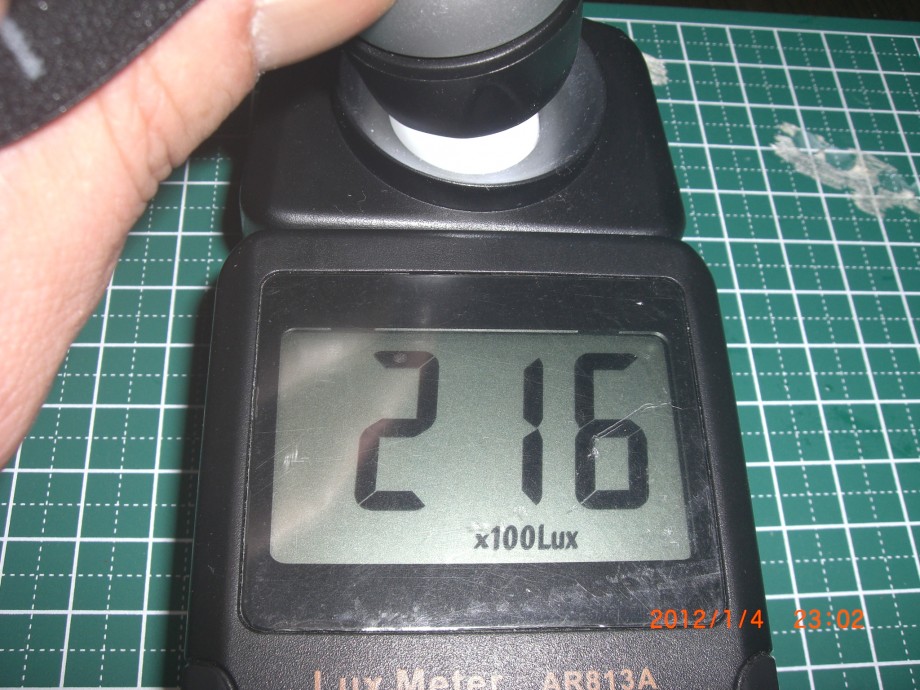

注意して、欲しい。×100になっている。
測定の桁が、変わっている。

交換前：12860ルックス

交換後：21600ルックス

倍までは、行かなかったが、電池を新品に交換したら、違いは、大きくなるかも、知れない。

2012年1月5日
コメント(8)

コメントを見る

みんなからのコメントコメントする

シンプルで明るいのが一番いいですね。
ＬＥＤの詰め合わせ袋がすごい！

AAコメントする
2012年1月5日

カイコウタケシ

広島県

自作ライト

愛知県

>カイコウタケシさん
ＬＥＤは、大量買いで無いと、単価が、割高になります。
ですから、大入り袋です(笑)

コメントする
2012年1月5日

ついに、明るさを測る機械まで（；゜０゜）
もはや、マニアの域を超えてますね(^ ^)

AAコメントする
2012年1月5日

名人

広島県

自作ライト

愛知県

>名人さん
これは、遊びです(笑)
今日、不可視の赤外線ライトの相談を受けました(爆)
不可視光線で、明るく無いと、ダメだそうです(笑)
ヤバイです。一応、調べて、返事をしましたが、
依頼は、来るんでしょうか？(爆)

コメントする
2012年1月5日

今の時期の釣りは小型ライトは必需品ですよね～♪
デカイのは明るいけど邪魔になるし小型は手元照らすのは暗いし…
ライトさんの改造は欲しい物を作るって感じで素晴らしいです！
コレだけでも十分明るいし蓄光ライトの代わりにもなりそうですね☆

しかし、このような工作画像を見るとワクワクするってのは…
まだボクが４０過ぎても男の子って事なんでしょうかね～（照）

AAコメントする
2012年1月5日

ポジドラおじさん

石川県

自作ライト

愛知県

>おもちゃ屋さんさん
いえ、作っている自分が、一番、遊んでいます(爆)

ライトは、軽く、明るいのが、良いです。

今夜、０時に来て下さい。凄いのが、出来ました(笑)

コメントする
2012年1月5日

僕の手持ちのライトも暗くて・・
激明るいライト、羨ましいです。どうしても夜は手元が
暗いので・・・

AAコメントする
2012年1月5日

特別救助隊@週末漁師

三重県

自作ライト

愛知県

>特別救助隊さん
ええ、今夜、０時のログをお楽しみに！
凄いのが、出来ました(笑)

コメントする
2012年1月5日

うほ。いいすねえ。
海外工場で使うＬＥＤリングライトが暗い暗いと
苦情が出てますので試してみたいですわ。

ＤＣ24Ｖ電源で並列6ブロック36（6×6）個組み
の基板にのせ度。定格電流がちょっと不安ですが。
あ、ガラエポ基板が曲がるかしら？

AAコメントする
2012年1月5日

ガラム

長崎県

自作ライト

愛知県

>ガラムさん
砲弾型ＬＥＤの最強は、これです。↓　（ヤフオク）
http://page10.auctions.yahoo.co.jp/jp/auction/m91833744

電流60ｍＡで、50000mcd、60度、１５ルーメン以上です。
でも、発熱の問題が、発生します。マルチチップです。

これに使ったのは、20ｍＡ、50000mcd、15度です。
予想より、たいした事無いです。

どれだけ、電流が、流せるか、分かるなら、１つ送って下さい。
換装して、見ましょうか？

コメントする
2012年1月5日

>自作ライトさん

うほ！さっそくの回答ありがとうございます！
あした現物があるかゴソゴソしてみます。

あとはコスパですね～

ありがとうございました！

AAコメントする
2012年1月5日

ガラム

長崎県

もはや猿（爆）

オナ禁しなきゃいけませんよｗｗｗ

単純に1.5倍増ですが写真で見ると色のせいもあるでしょうが

あきらかに換装後の方がはるかに明るいですね!!

AAコメントする
2012年1月5日

暗中模索

大阪府

自作ライト

愛知県

>暗中模索さん、いらっしゃいませ！
ＬＥＤの色も、電球色は、暗いので、明るい白に交換しました。

以外に、変化の少ないＬＥＤでした。電流は、同じ20ｍＡなんで、

これにしました。　例のバケモノＬＥＤでは、無いです。

コメントする
2012年1月5日

素人質問すいませんm(_ _)m

ルクスは自分にはピンときませんでしたf^_^;)

いつも、ルーメンとか◯ーメンて言ってるのでf^_^;)

換算出来るもんですか？

AAコメントする
2012年1月5日

みっくん

山口県

自作ライト

愛知県

これについては、調べて見ましたが、不明です。ルクスは、蛍光灯の明かりなんかで、使いますネ、照度計が、ルクスなんです。
ルーメンは、計測器が、有りません。市販品も無いようです。
メーカーで、キズなどの目視検査をする、検査場で、800ルクス程度
必要らしいです。
ルーメンは、電流を直接テスターなどで、測定して、ＬＥＤのグラフから、予想するぐらいしか、出来ません。

あ、そうそう、ＬＥＤのｍｃｄって規格、ミリカンデラだと思います。ですから、50000ｍｃｄですと、50カンデラになります。
ロウソクの50本分の１ｍ離れた明かるさ？（今は、基準が違います）
