(ズーム１０００（黒）)

ズーム付防水ライトのＬＥＤ交換を公開します！(笑)

結構、簡単に出来ます。

壊す覚悟が、有ればですが？

先に点灯テストを公開していますので、今回の１つ前を参照して下さいネ、(笑)

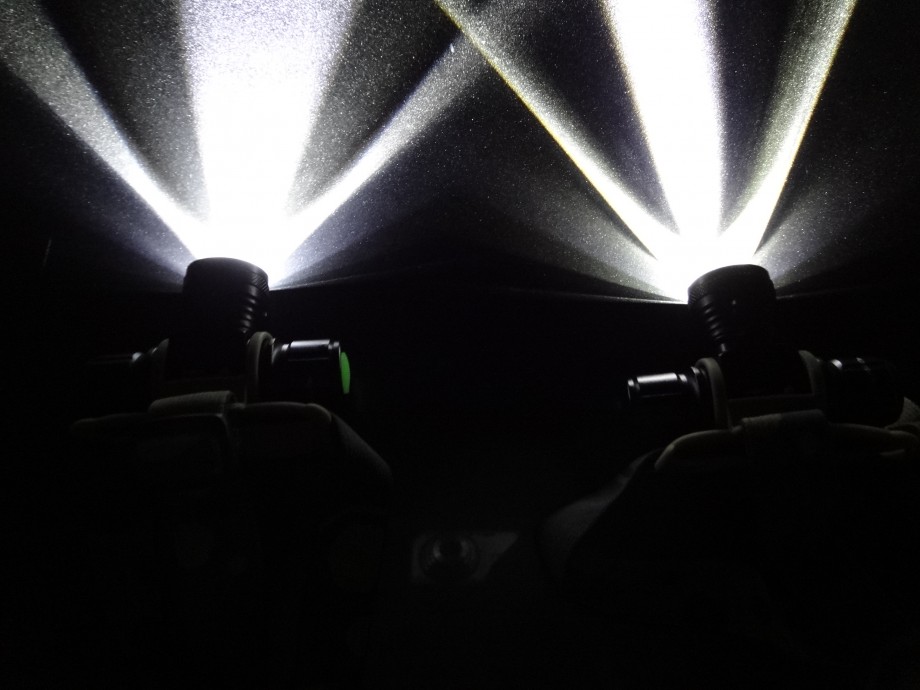

1000ルーメン！フルチューン !!

驚愕の性能（安いくせに！）

防水５１０ルーメンテスト

510ﾙｰﾒﾝが届きましたヨ！

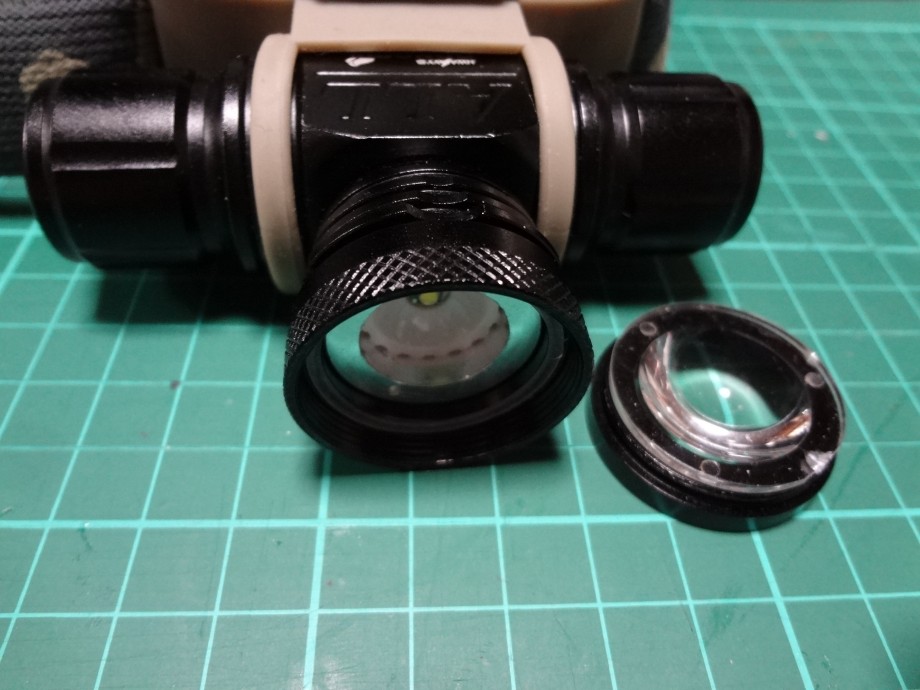

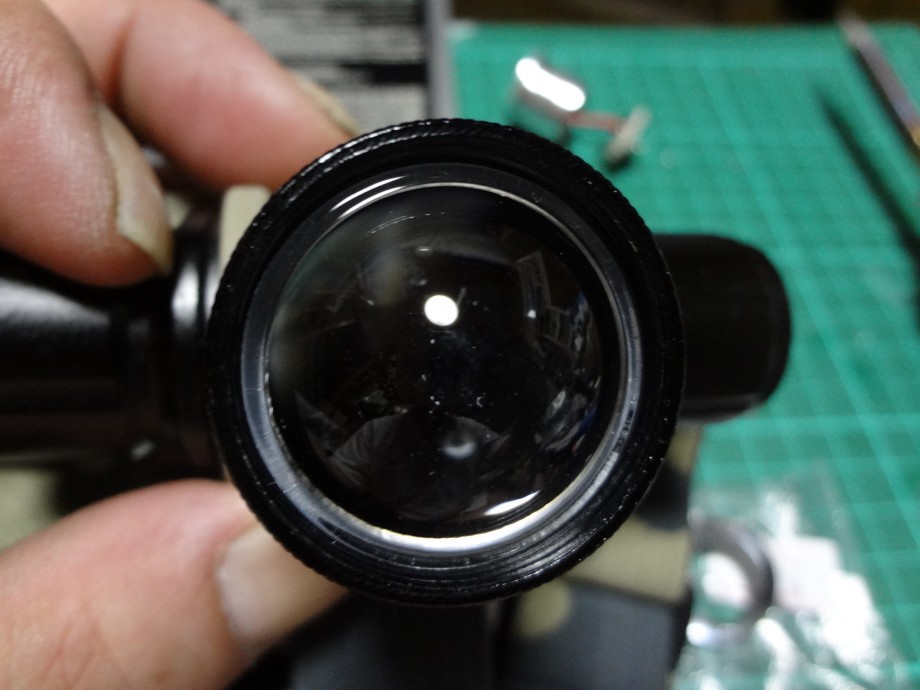

前のレンズを外します。

ＬＥＤは、結構小さい。

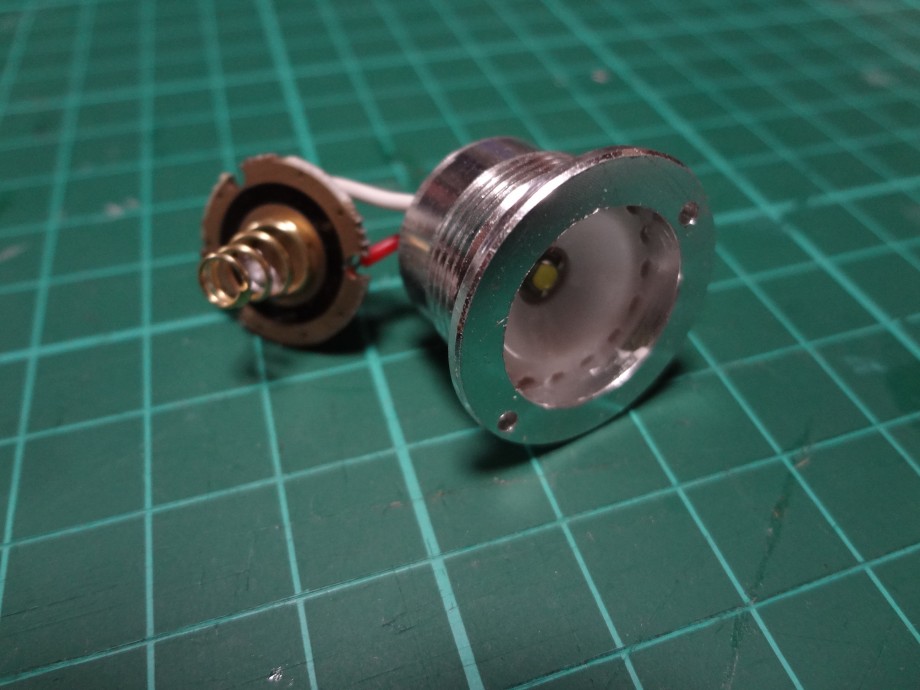

ＬＥＤのユニットを外します。

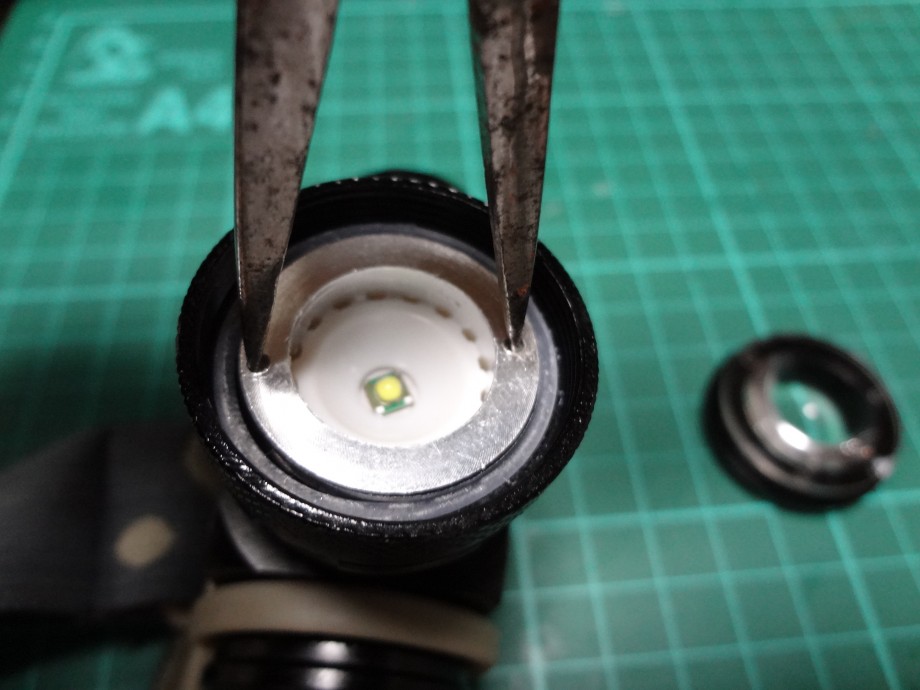

コレが心臓！　ＬＥＤの回りの白いﾌﾀを取るのに

バカみたいに時間が掛かりました。

最終的には、壊して外しました。(爆)

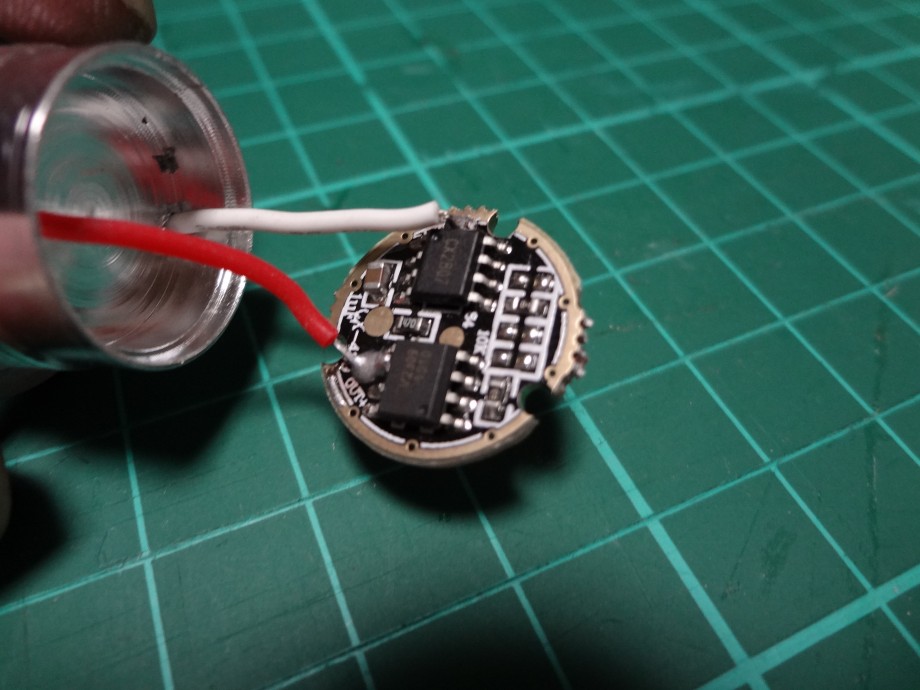

これが、コントロール基盤、５モードです。

切り替えパターンが、見えます。

ひょっとして、点灯パターンの切り替えが可能かも知れません。しかし、今回は交換してしまいます。

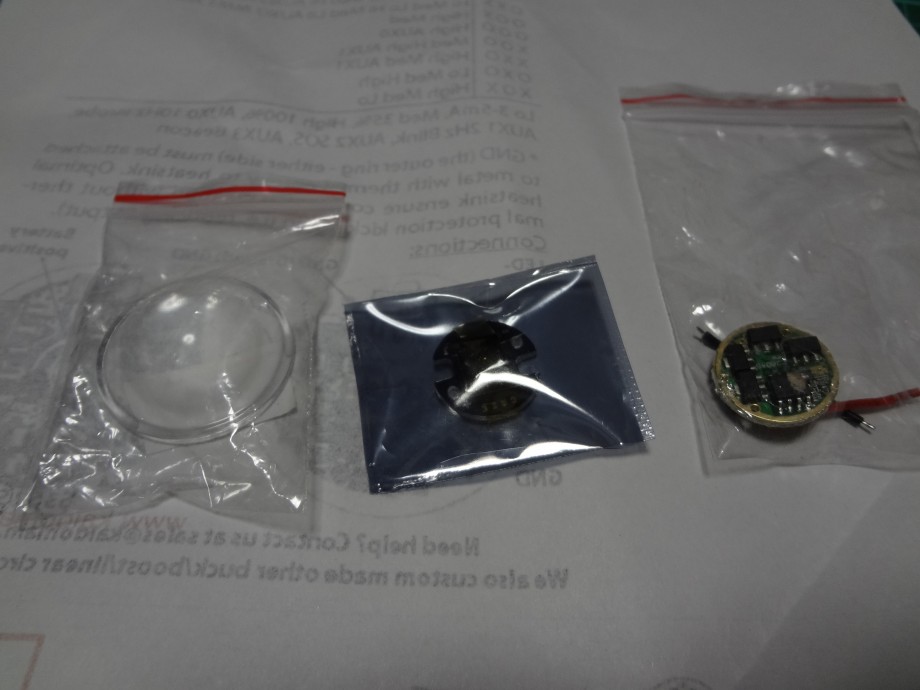

コレが交換するパーツ、

ＬＥＤは、1000ﾙｰﾒﾝを超える物です。

しかし、電流を供給出来なければ、フルパワーは、

無理です。そこで、今回は3040ｍＡの基盤を選択

しました。

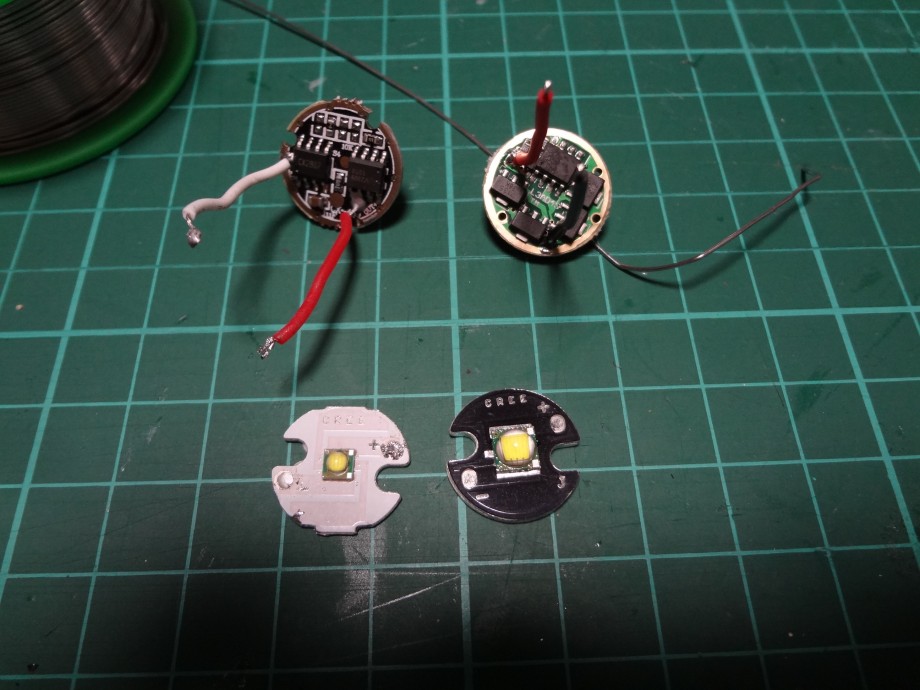

比べて見ました、ＬＥＤの大きさが、倍以上です。

基盤に配線をハンダ付けするのに、苦労しています。初めからなのか、１つ目の基盤は、点灯せず、
２つ目で、点灯しました。熱で、破損したか？？？

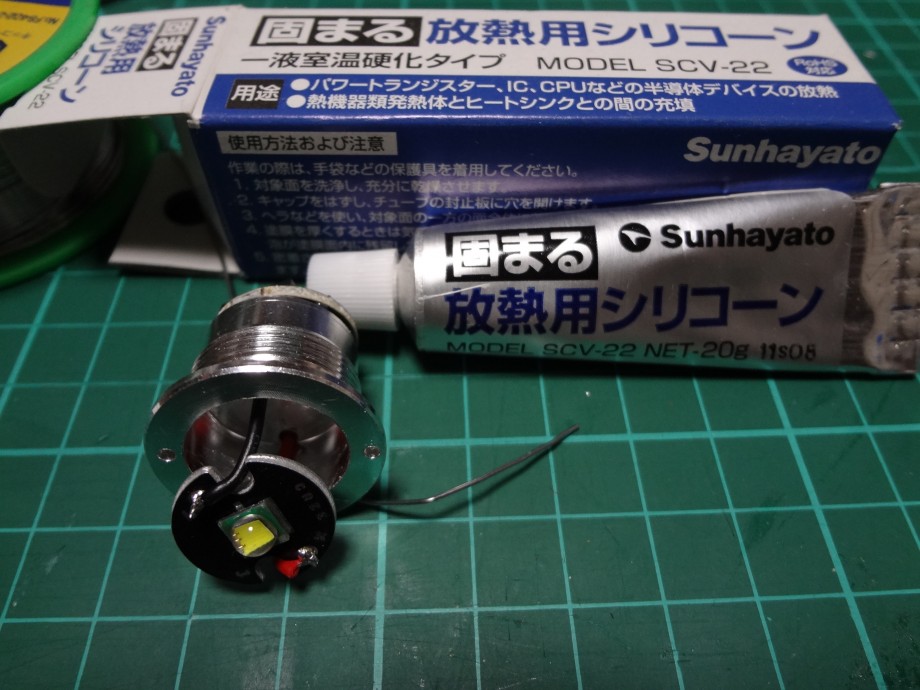

ＬＥＤを交換する為には、この放熱シリコンが必要になります。これで、ＬＥＤ基盤を貼り付けます。

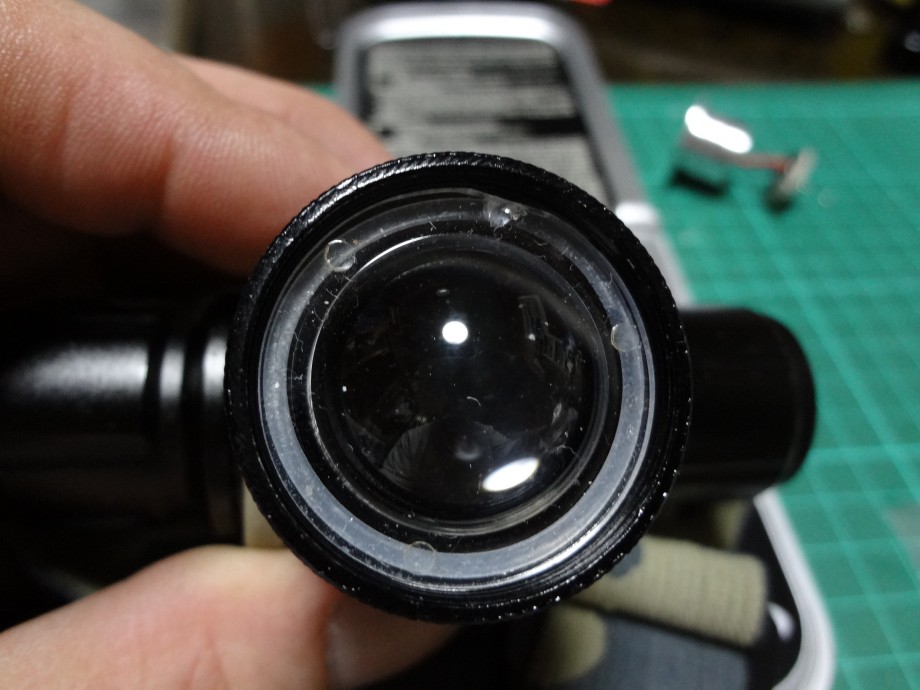

これは、標準の樹脂レンズ。

これは、今回の為に用意したガラスレンズです。
しかし、これは焦点が、定まらず、却下でした。(泣)

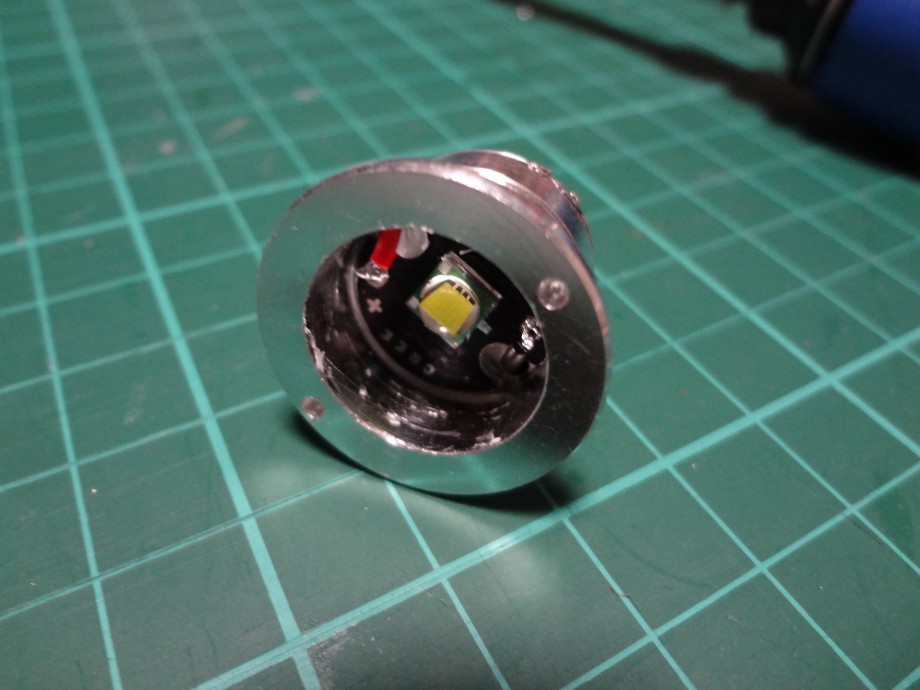

完成した、1000ﾙｰﾒﾝﾕﾆｯﾄです。
これを挿入（ｲﾝｻｰﾄ？）します！(笑)

基盤のパターンをショートする事で、点灯パターンを切り替えます。今回は、３モードの停電警告付を選択しました。もし、気に入らなければ、後から変更も出来ます。残念ながら、ＬＯＷは暗過ぎる仕様でした。

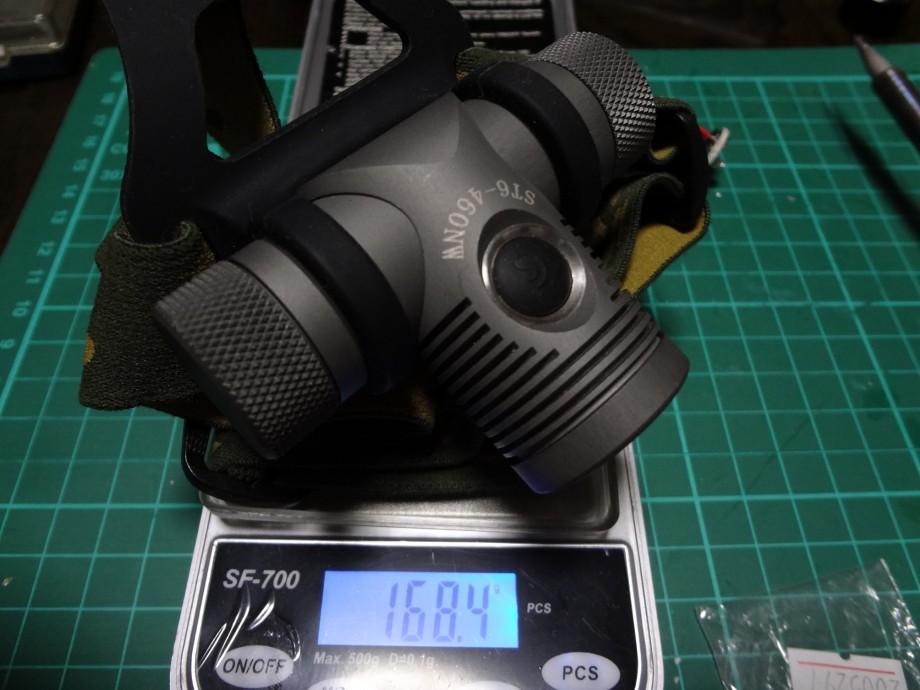

ついでに、スパークＳＴ６－４６０ＮＷの重量を計りました。

少し前のログにズーム付防水ライトの重量が載っています。そんなには、変らないですネ、

コレで爆光ライトが、完成です！

点灯テストは、１つ前のログです。

簡単ですから、皆さんも挑戦して見ては？(笑)

では、

ショトカットを貼り付けたら、変になりました。
どなたか、正しいやり方を教えて！！(汗)
