▼ メーター祝い!正臣さん行き!
- ジャンル:日記/一般
- (ズーム1000(黒))
邪道の正臣さんがメーターを釣りました!
大阪メーターシーバス キャッチ!!!
つい、驚きの余りヘッドライトをプレゼントする事に!
フィーモ皆、お友達状態なので、お祝いも必要でしょう!(笑)
(まるで、ホールインワンです!)
そこで思い出したのが、今、手元に有るズーム付き1000ルーメンは、Lowの暗い試作品だけだった!
流石に、お祝いの品で使い勝手の悪い物を贈る訳にはいかず、新しく製作する事に!(汗)

このLEDと基盤をスペシャル仕様にします!

この様にハンダ付けするのですが、基盤の集積度が高いので、かなりの技術を必要とします!
過去には、数度基盤を壊して交換しています!
熱に非常に弱い基盤のようです!
出来るだけ、熱を与えないようにハンダ付けです。
そして、ハンダ付けが上手く行ったか確認が必要なんですが、目では、既に見えません!
拡大鏡でも、良く分かりませんでした!
そこで、この間、購入したマイクロスコープの出番です!
実は、マイクロスコープは、ハンダの状態を確認する為に買いました!

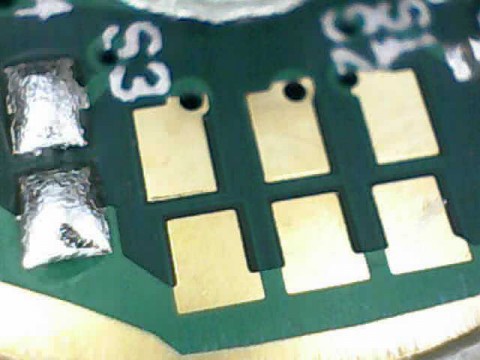

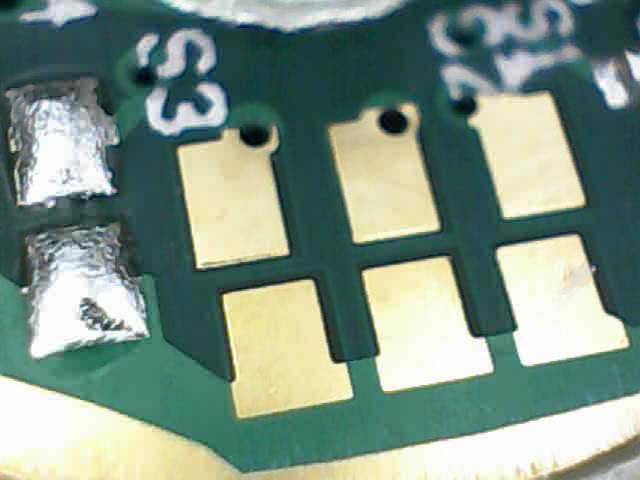

この上と下をハンダで繋げば、S3のスイッチが入ると言う事です!今回は、S1・S3を繋ぎます。
S3は、Hi・Mid・Lowの3モードに選択する為、
S1は、直前に点灯していたモードを保持する。

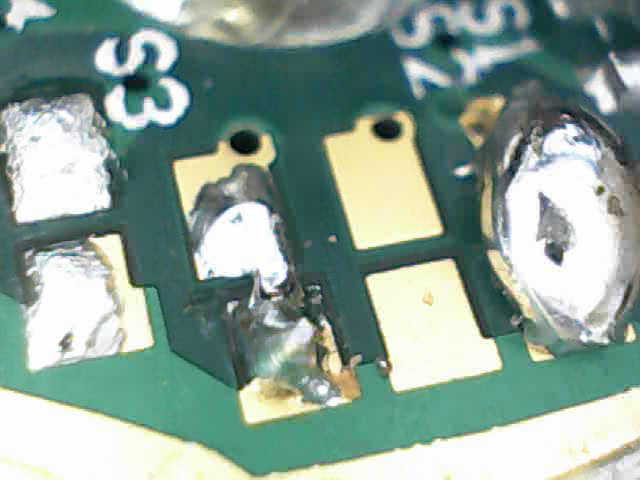

上手く行きました!(笑)
(抵抗の線が入っているので、細くても大丈夫!)

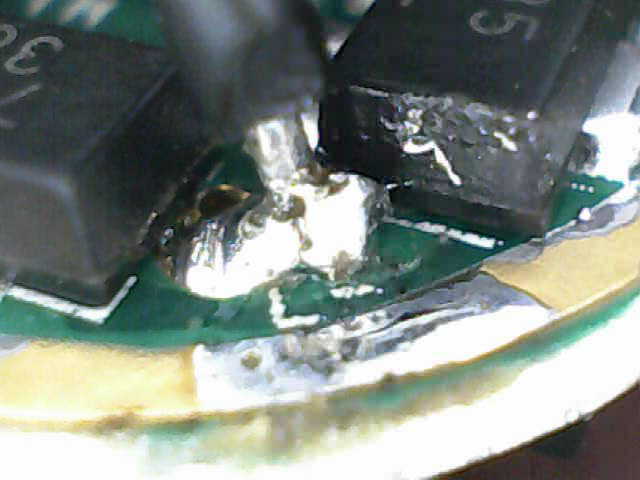

そしてコードをハンダ付けします。

この1mmほどのスペースにコードを繋ぐ訳です。

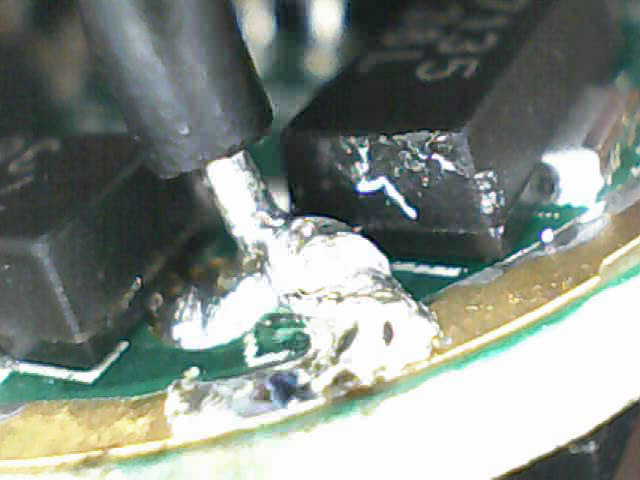

やはり、失敗していました!(泣)

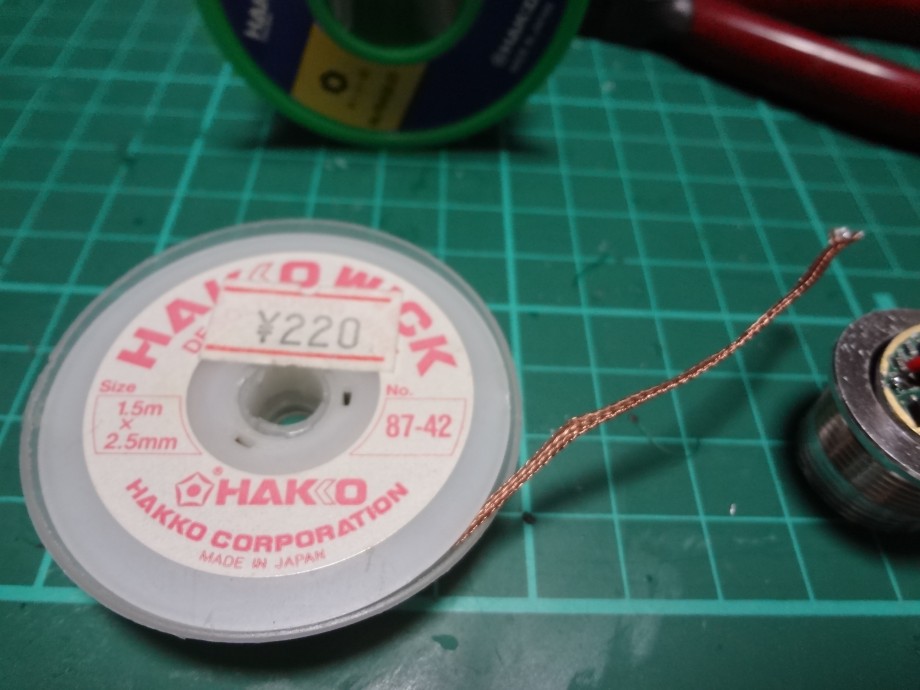

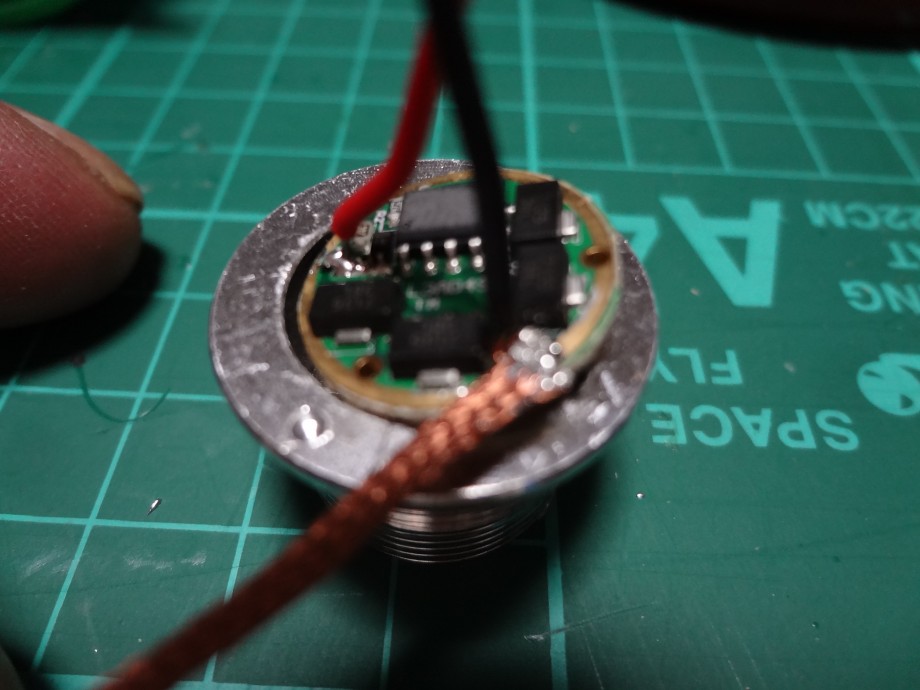

このハンダ吸い取り線でハンダを除去します。

上手く除去できました!(笑)
簡単に書いていますが、かなり、時間が掛かっています。(汗)

この状態になりました。

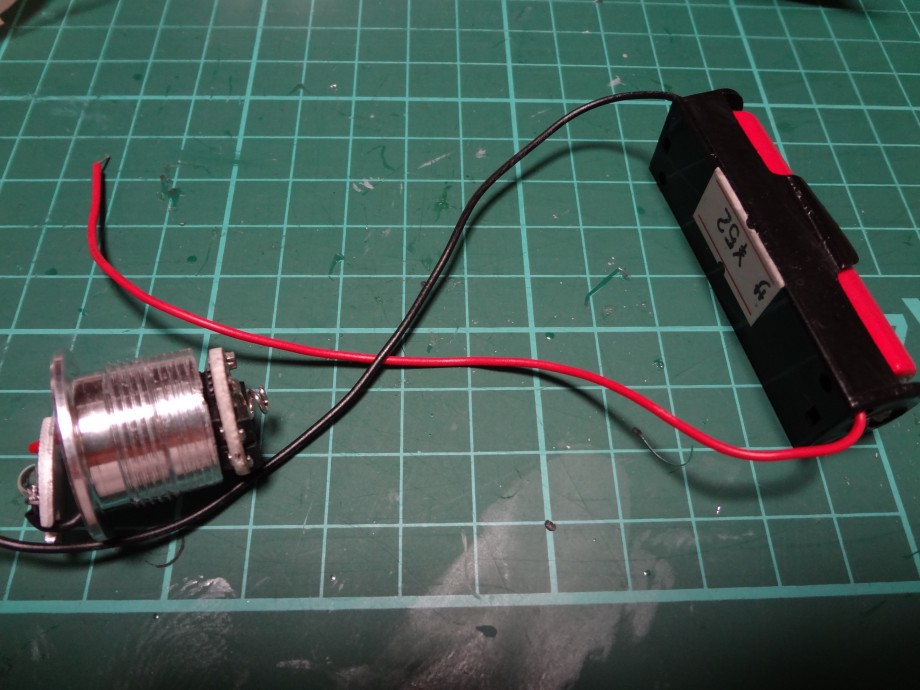

そして、この電池BOXで点灯パターンを確認です。
無事、Hi・Mid・Lowで点灯しました!(喜)

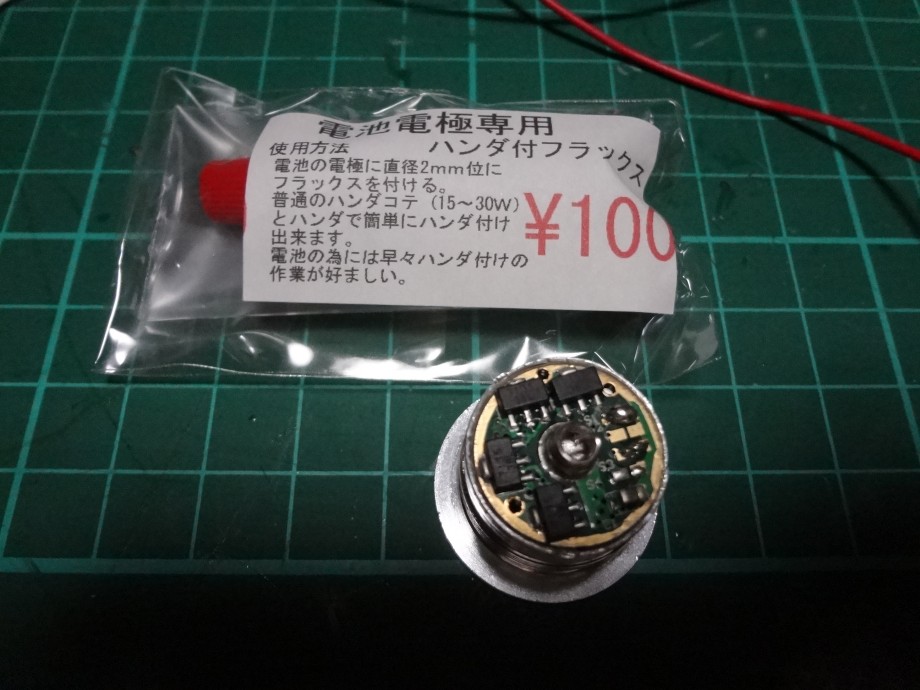

この液体をハンダ付けしたい部分に塗り、ハンダで基盤を固定する。(怪しい薬剤です!)
LEDは、固まる放熱シリコンで接着してから、部品を押し込んで固定。

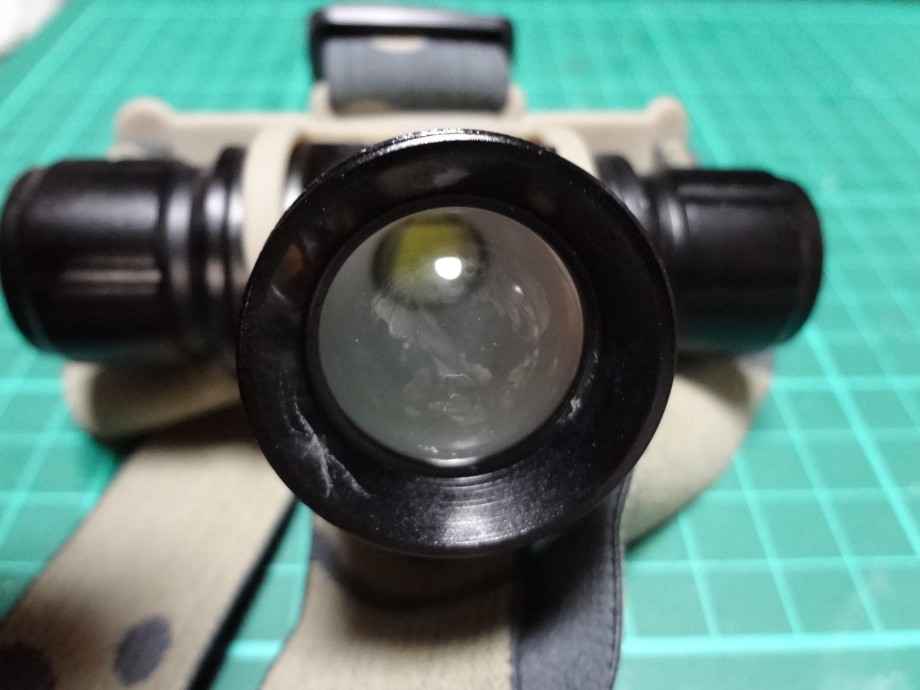

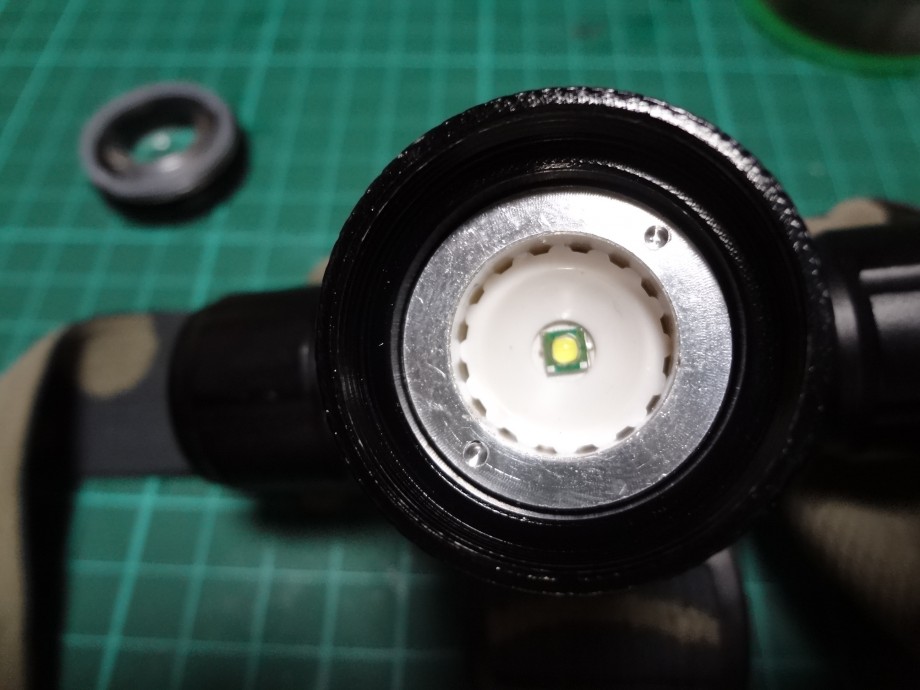

組み立てて、ズーム付き1000ルーメンライト完成!

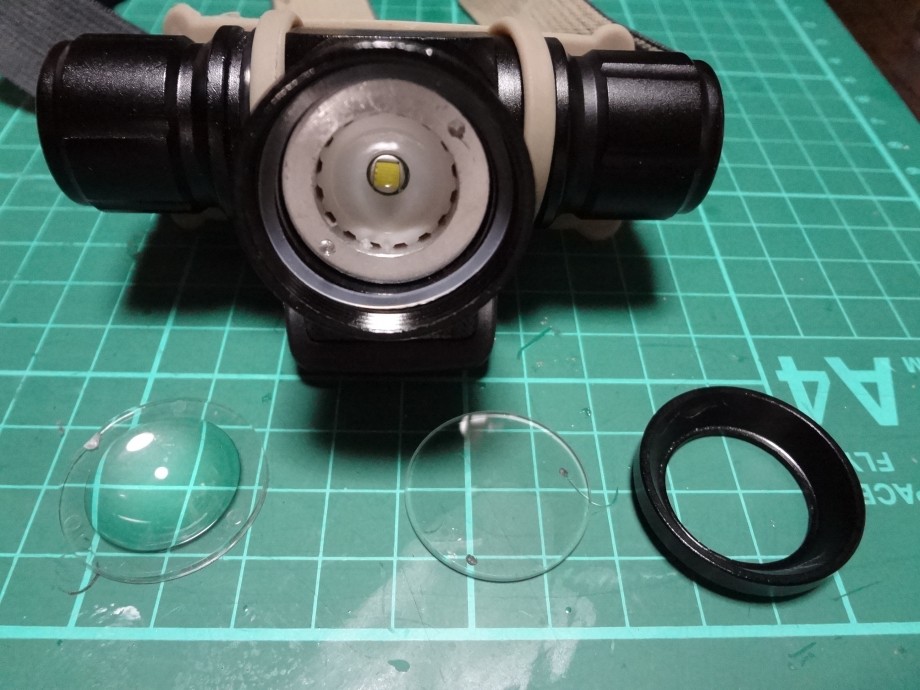

今回は、オプション部品を新設です!
光の総量が凄いので、レンズを外して、ガラスに交換できます!
え、暗くないかって?
いえいえ、光の総量が凄いので、充分過ぎるほど、
明るいですヨ!
自分の周りは室内の蛍光灯ように明るくなります!
ガラスレンズを使う場合、光の広がりが広く、近距離仕様に変更です!(放熱にも有利です!)

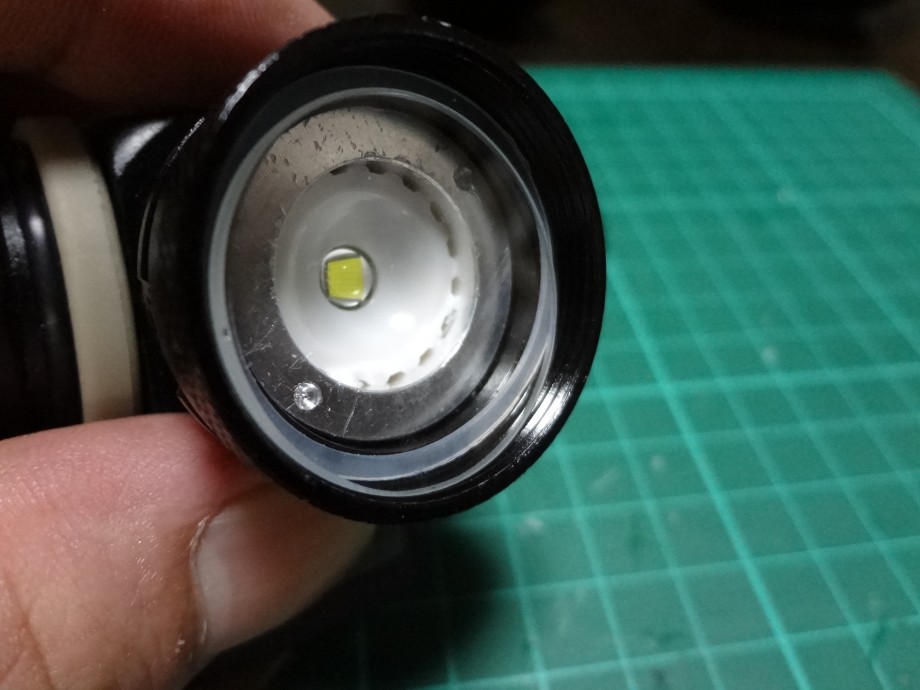

この様に、Oリングを入れてから、ガラスをはめます!
仕様
LED:CREE XM-L U2
基盤 Low強化仕様 3040mA
モード Hi・Mid・Low
切り替えパターン Hi→Mid→Low(モード保持)
明るさ ズーム付き1000ルーメン
使用電池 18650(1本)
充電器 XTAR MP1(1本充電タイプ)
正臣さん、明日、贈ります!(笑)
ログで使用レポートを期待していますネ!(なるべく外で)
※この充電池を飛行機に乗せる場合、申請が必要との噂が有ります。
注意して下さい。
注意点をまとめてあります。御参照下さいネ!
ズーム1000について
部品・電池など追加が必要な場合は、御連絡を下さい。
それと、
師匠のチームの自作が気になっている方!
御連絡をお待ちしています!(笑)
えっ? 正臣さんばかり、ズルイ?
ええ、分かりました!
1ヶ月以内にメーターシーバスが釣れたら、贈りますヨ!(初めの人だけ!)
シーバスだけですヨ!
タチ・ダツとかは、ダメ!
それと、フィーモでログ書いてない人もダメですヨ!(連絡が取れないから!)
コメントで参戦表明して下さいネ!(笑)
では、
大阪メーターシーバス キャッチ!!!
つい、驚きの余りヘッドライトをプレゼントする事に!
フィーモ皆、お友達状態なので、お祝いも必要でしょう!(笑)
(まるで、ホールインワンです!)
そこで思い出したのが、今、手元に有るズーム付き1000ルーメンは、Lowの暗い試作品だけだった!
流石に、お祝いの品で使い勝手の悪い物を贈る訳にはいかず、新しく製作する事に!(汗)

このLEDと基盤をスペシャル仕様にします!

この様にハンダ付けするのですが、基盤の集積度が高いので、かなりの技術を必要とします!
過去には、数度基盤を壊して交換しています!
熱に非常に弱い基盤のようです!
出来るだけ、熱を与えないようにハンダ付けです。
そして、ハンダ付けが上手く行ったか確認が必要なんですが、目では、既に見えません!
拡大鏡でも、良く分かりませんでした!
そこで、この間、購入したマイクロスコープの出番です!
実は、マイクロスコープは、ハンダの状態を確認する為に買いました!

この上と下をハンダで繋げば、S3のスイッチが入ると言う事です!今回は、S1・S3を繋ぎます。
S3は、Hi・Mid・Lowの3モードに選択する為、
S1は、直前に点灯していたモードを保持する。

上手く行きました!(笑)
(抵抗の線が入っているので、細くても大丈夫!)
そしてコードをハンダ付けします。

この1mmほどのスペースにコードを繋ぐ訳です。

やはり、失敗していました!(泣)

このハンダ吸い取り線でハンダを除去します。

上手く除去できました!(笑)
簡単に書いていますが、かなり、時間が掛かっています。(汗)

この状態になりました。

そして、この電池BOXで点灯パターンを確認です。
無事、Hi・Mid・Lowで点灯しました!(喜)

この液体をハンダ付けしたい部分に塗り、ハンダで基盤を固定する。(怪しい薬剤です!)
LEDは、固まる放熱シリコンで接着してから、部品を押し込んで固定。

組み立てて、ズーム付き1000ルーメンライト完成!

今回は、オプション部品を新設です!
光の総量が凄いので、レンズを外して、ガラスに交換できます!
え、暗くないかって?
いえいえ、光の総量が凄いので、充分過ぎるほど、
明るいですヨ!
自分の周りは室内の蛍光灯ように明るくなります!
ガラスレンズを使う場合、光の広がりが広く、近距離仕様に変更です!(放熱にも有利です!)

この様に、Oリングを入れてから、ガラスをはめます!
仕様
LED:CREE XM-L U2
基盤 Low強化仕様 3040mA
モード Hi・Mid・Low
切り替えパターン Hi→Mid→Low(モード保持)
明るさ ズーム付き1000ルーメン
使用電池 18650(1本)
充電器 XTAR MP1(1本充電タイプ)
正臣さん、明日、贈ります!(笑)
ログで使用レポートを期待していますネ!(なるべく外で)
※この充電池を飛行機に乗せる場合、申請が必要との噂が有ります。
注意して下さい。
注意点をまとめてあります。御参照下さいネ!
ズーム1000について
部品・電池など追加が必要な場合は、御連絡を下さい。
それと、
師匠のチームの自作が気になっている方!
御連絡をお待ちしています!(笑)
えっ? 正臣さんばかり、ズルイ?
ええ、分かりました!
1ヶ月以内にメーターシーバスが釣れたら、贈りますヨ!(初めの人だけ!)
シーバスだけですヨ!
タチ・ダツとかは、ダメ!
それと、フィーモでログ書いてない人もダメですヨ!(連絡が取れないから!)
コメントで参戦表明して下さいネ!(笑)
では、
