【爆光ヘッドライトのハンドメイド】最新ＬＥＤライト２テスト！

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ 最新ＬＥＤライト２テスト！

ジャンル:日記/一般
(フラッシュライト)

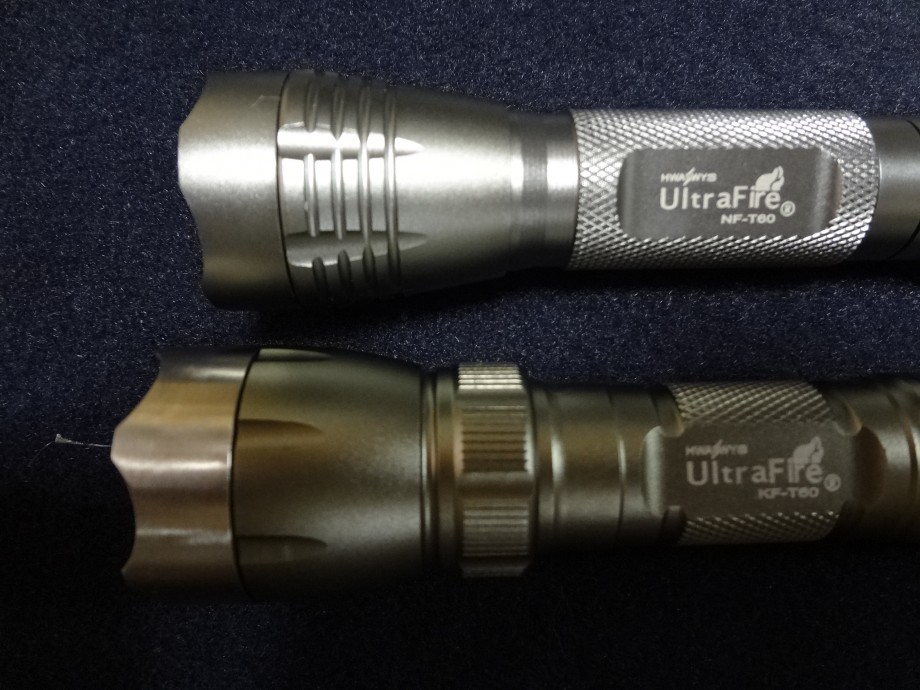

新型ＬＥＤ　ＸＭ－Ｌ　Ｔ６０ライト

前回、長くなったので、続きです！

コレは、どれだけ電流が流れているのでしょうか？

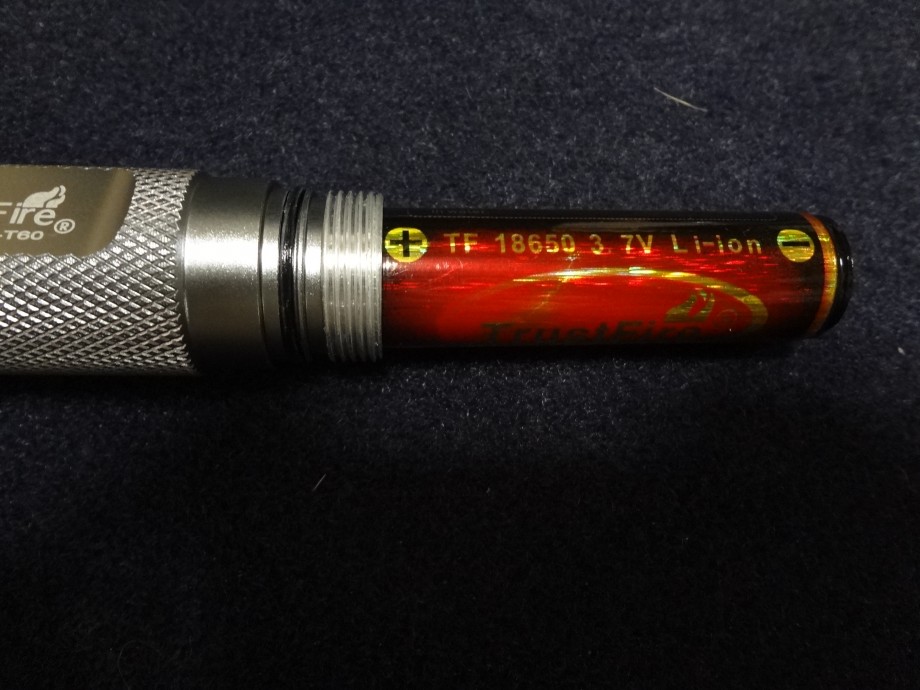

コレは、トラストファイヤ　リチュームイオン充電池
３０００ｍＡｈです！
ライト専用なので、大電流が流せます！

フラッシュライトは、充電池の良し悪しで性能が変わります！充電池の選択は、重要になります！

充電池には、放電能力と言うスペックが有り、
それの大きい物の方が電流を流せます！

５Ｃとかで表現されています。
例えば、５Ｃなら、その電池のセル容量×５です。
３０００ｍＡ＝３Ａ
３Ａ×５Ｃ＝１５Ａとか？
但し、この充電池のスペックは見つけられませんでした。

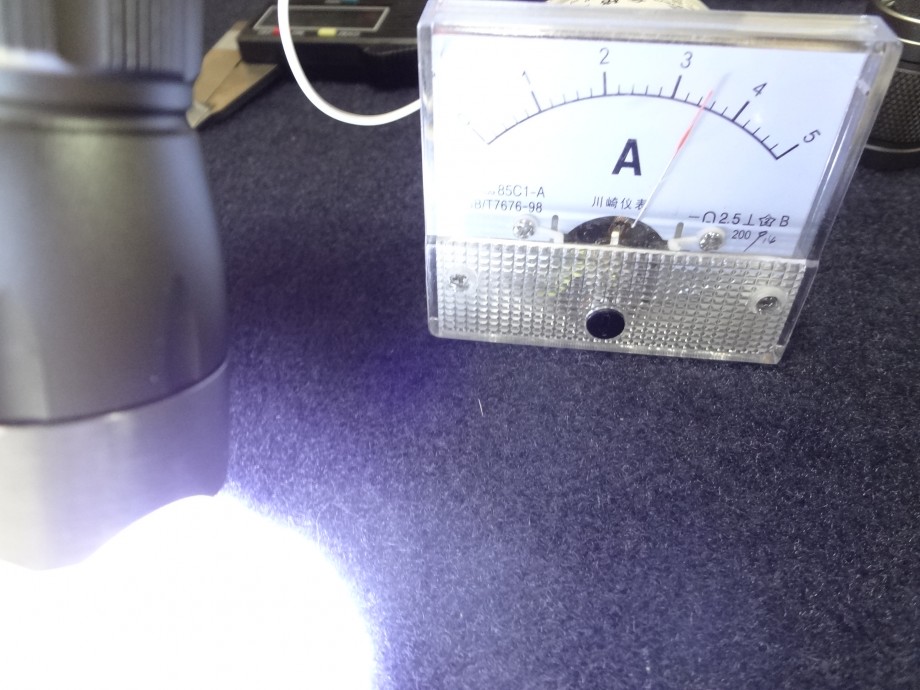

それでは、電流を測定して見ましょう！

なんと、３．５Ａ流れています !!

従来のＸＭ－Ｌでは、３Ａまで、なので、

これは、別物です！（驚）

※市販のサーキットボードは、３０４０ｍＡまでしか
売っていないので、これは、専用品ですネ！

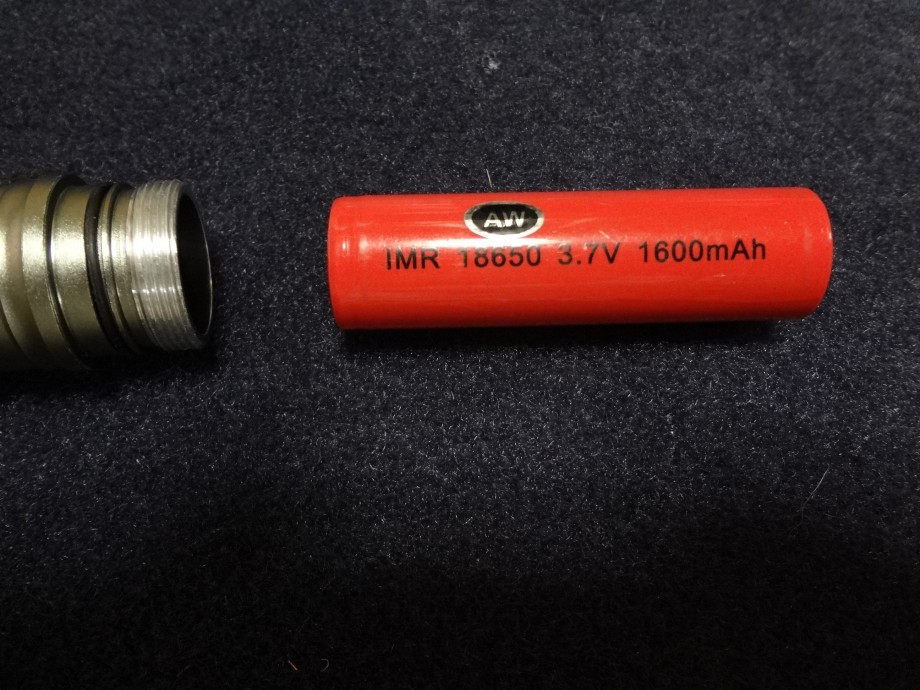

この充電池は、ＡＷ製最強のマンガン系

放電能力１０Ｃ（１６Ａまで）

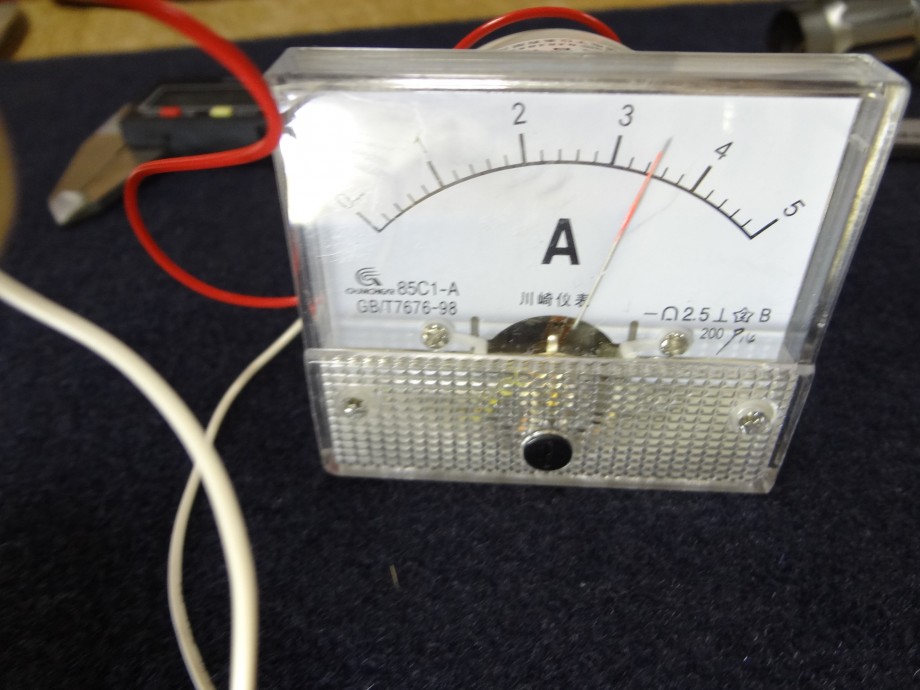

こちらのライトは、３．６Ａ流れました！

もし、従来と同じ電圧なら、

Ｕ２　：3.34ｖ×3A＝10W

Ｔ６０：3.34ｖ×3.6A＝12W

ウンチク：電力とは？（参考まで）
電圧（Ｖ）・電流（Ａ）・電力（Ｗ）
電力（Ｗ）＝電圧（Ｖ）×電流（Ａ）
ＬＥＤに流せる電圧はU2：3.7Ｖまで、T60：3.5Ｖまで、です。（それ以上は、破損します！）
ＬＥＤは、電気の圧力には、弱いのです！
その場合、１０Ｗぐらいを得るには、電流を上げなければなりません！
10Ｗ＝3.34Ｖ×3Ａ
12W＝3.34Ｖ×3.6Ａとなります。
例えば、砲弾型5ｍｍＬＥＤの中身を10Ｗとか、12Ｗまで、並列に並べた物とイメージして頂ければ、理解し易いかと？(笑)

サーキットボードも別物で、本当に１２００ルーメンが出ていそうな、
凄いＬＥＤを使ったライトでした !!

では、

2012年9月5日
コメント(2)

コメントを見る

みんなからのコメントコメントする

豆電球の並列・直列を極めれば…この話が解るようになりますか？(爆)
(´Д｀)

AAコメントする
2012年9月5日

Ｋパパ

茨城県

自作ライト

愛知県

>Ｋパパさん
えっ？　ちょっと難しかったかな？(笑)
まとめると、従来品は１０Ｗで、新型は１２Ｗと言う話です。(汗)

コメントする
2012年9月6日

クーロンですねー（笑）ヾ(＠⌒ー⌒＠)ノ

いま、自作ライトさんのライトか、前に紹介してもらったライトを検討してます！

あのライトは、点灯時間はどの位なのでしょうか？

AAコメントする
2012年9月5日

稲田宏貴

自作ライト

愛知県

>稲田宏貴さん
うん？　スパークかな？　あれは、ＨＩで１．４時間でしたネ、
しかし、あの時のライト用電池は、2400ｍＡｈだった？？？
新型充電地は、3000ｍＡｈなので、もう少し長いネ、
でも、ＨＩでこの時間、点灯している事は、有り得ない！
点灯していたら、魚が散る!!(笑)
スパークは、良いライトですヨ！
