▼ 試作 波長６３０レッド４LED
- ジャンル:日記/一般
- (レッドＬＥＤライト)

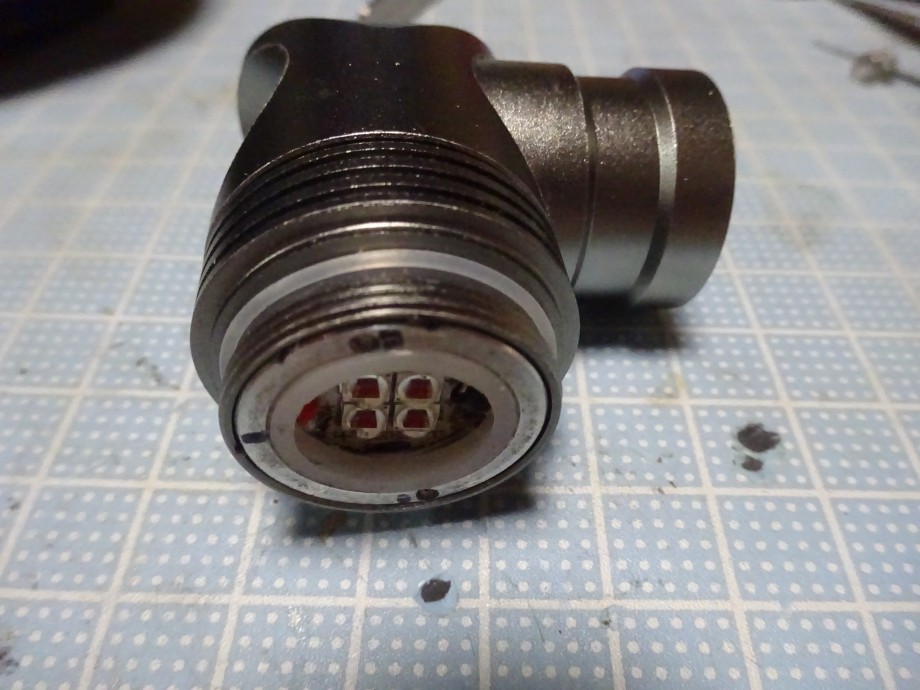

パワーレッド！！
通常品のダブルＬＥＤレッドに対して、同じLEDを
４つ並べた、４ＬＥＤ仕様を作って見よう。
この場合、クワッドLEDで良いのか？
恐らく、コレは最初で最後の波長６３０×４となるだろう。
もう、本体が無い･･･

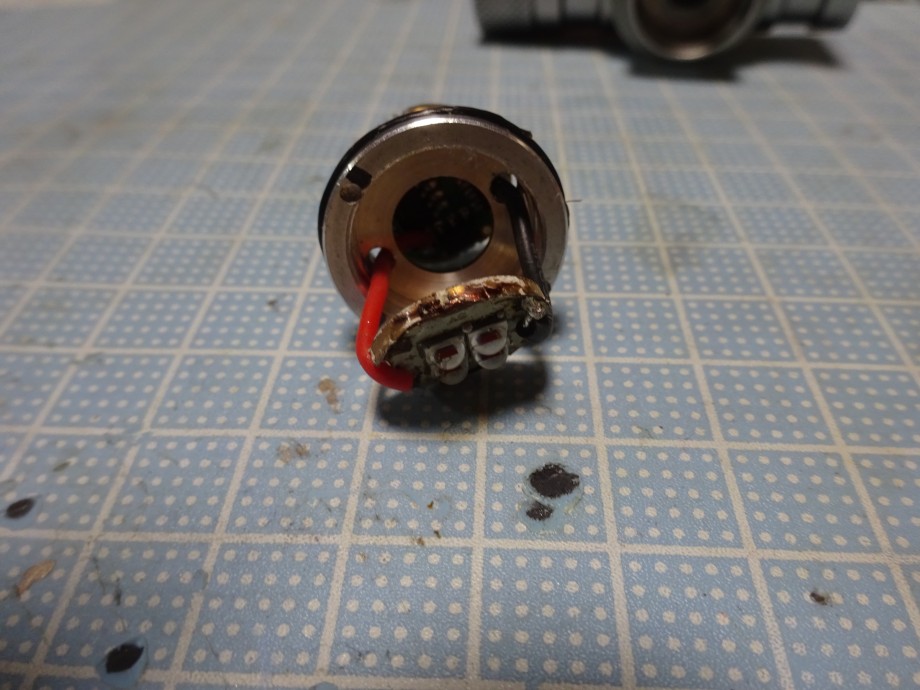

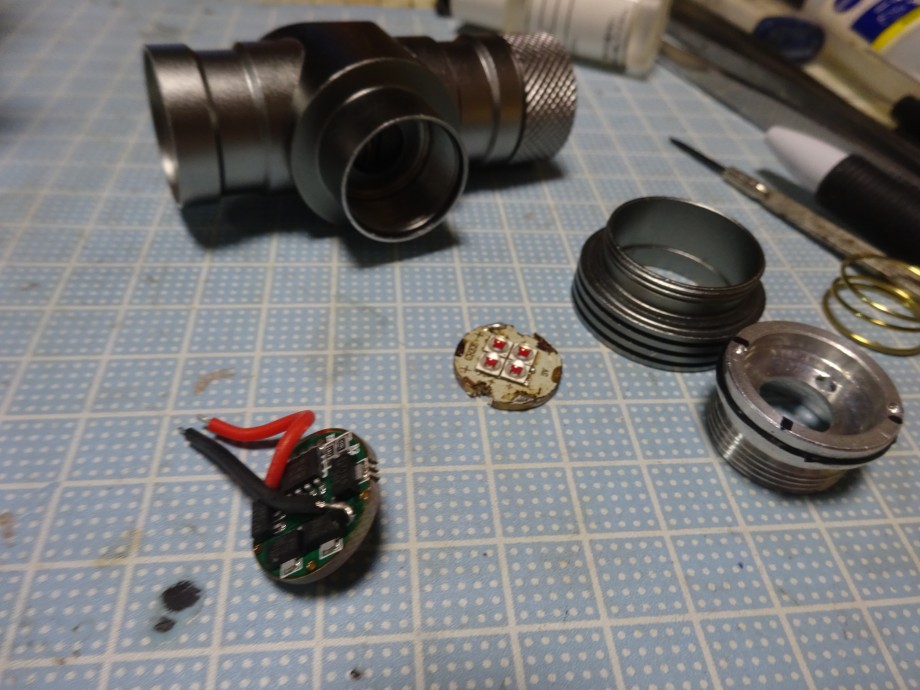

そして、ＬＥＤを乗せる放熱板の加工で唯一成功した物を使っている。
要するにオンリーワンだ！
サーキットボードは電流を調整する為にあるのだが、これに使うのはズーム１４００用の物だ。
ＬＥＤは１Ａ（ｱﾝﾍﾟｱ）MAXを４つなので４Ａ（ｱﾝﾍﾟｱ）までは流せるのだが、１つ0.75Ａ（ｱﾝﾍﾟｱ）程度にするとLEDが効率良く発光してくれるし寿命も延びる。
0.75A×4個＝３Ａ（ｱﾝﾍﾟｱ）とした。
モードはLow→Mid→Hiのパターンとなり、モード保持は5秒以上点灯となる。
後から作って欲しいと依頼されても無理な物は無理と答えるしか無い。
このような手間が凄い物を量産はできないし、
ヤレと言われたら軽く死ねる･･･

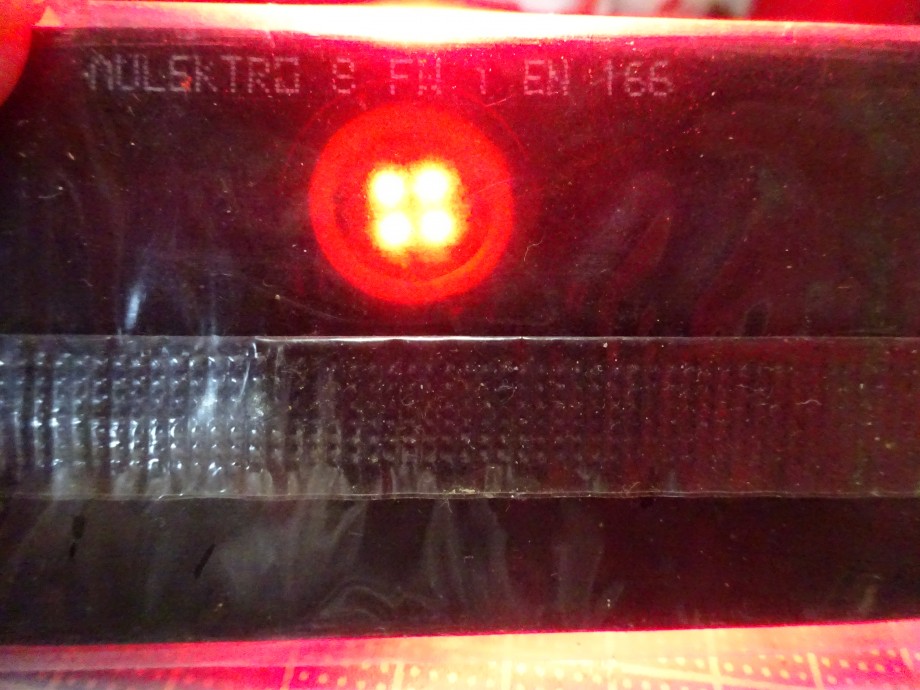

溶接用のお面に使う遮光ガラスでＬＥＤが全部均等に点灯しているかを見ている。
コレですら、明る過ぎて光源は確認できないようだ。
１つが２５０ルーメンＭＡＸなのだが、全部で３Ａしか電流を流せないので７５０ルーメンから８００ルーメン程度だろうか？

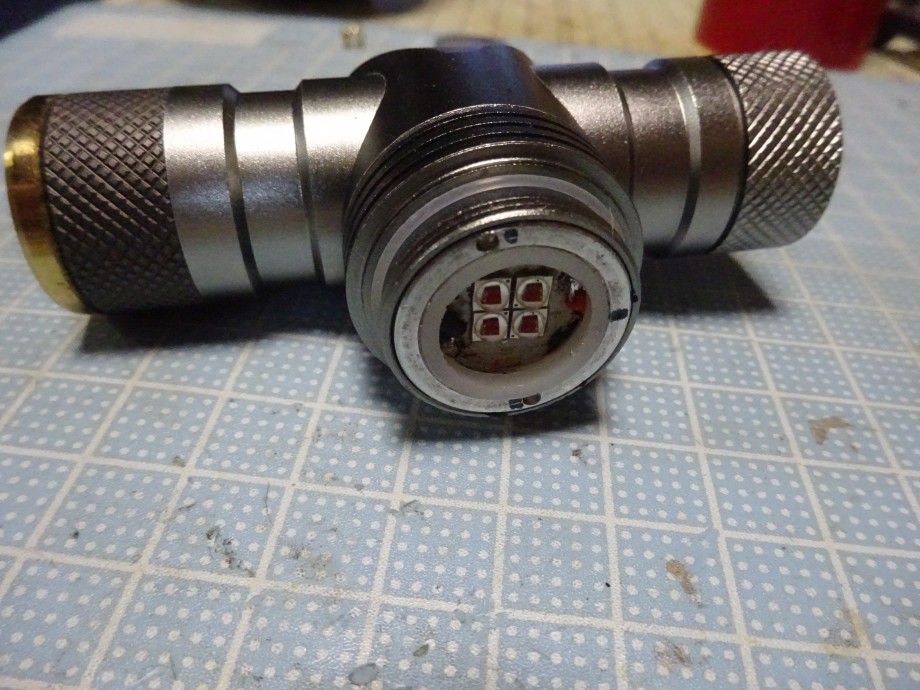

組み上がった！ここまでは無事に出来たようだ。

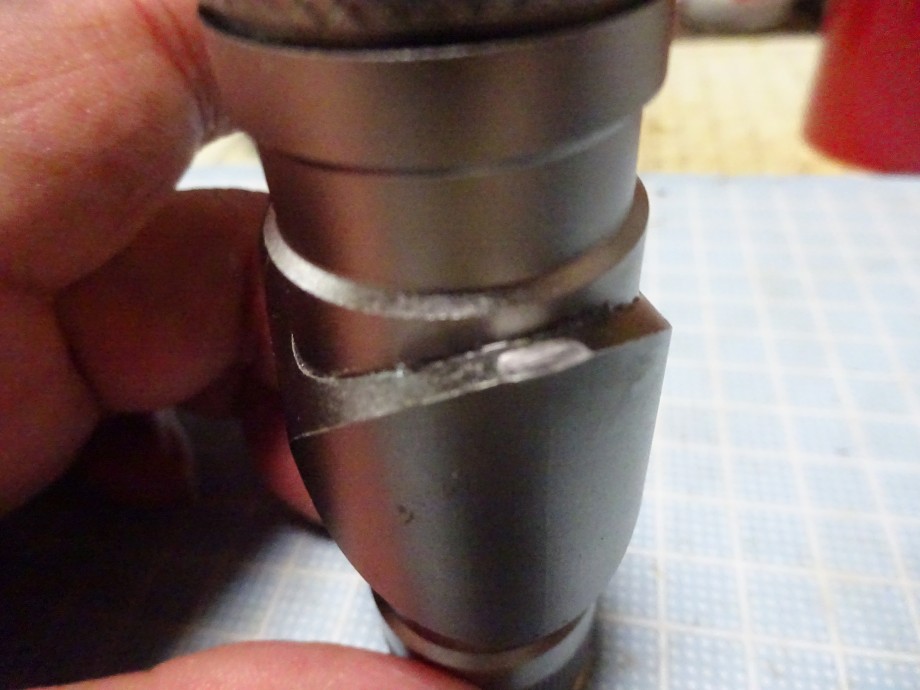

このボディ、ここと

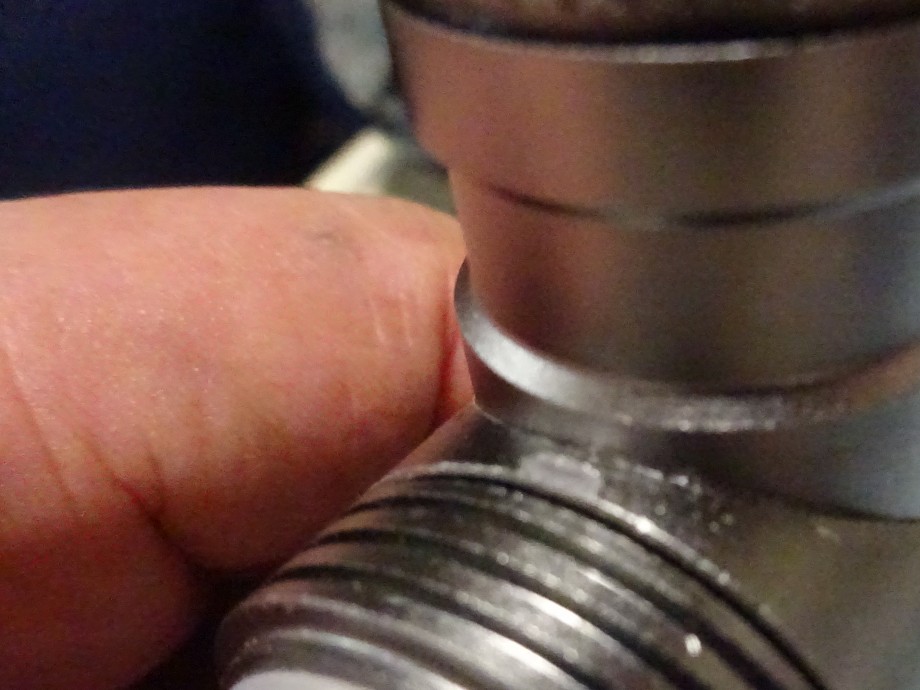

ここにキズがある。もう、まともな本体は無い。

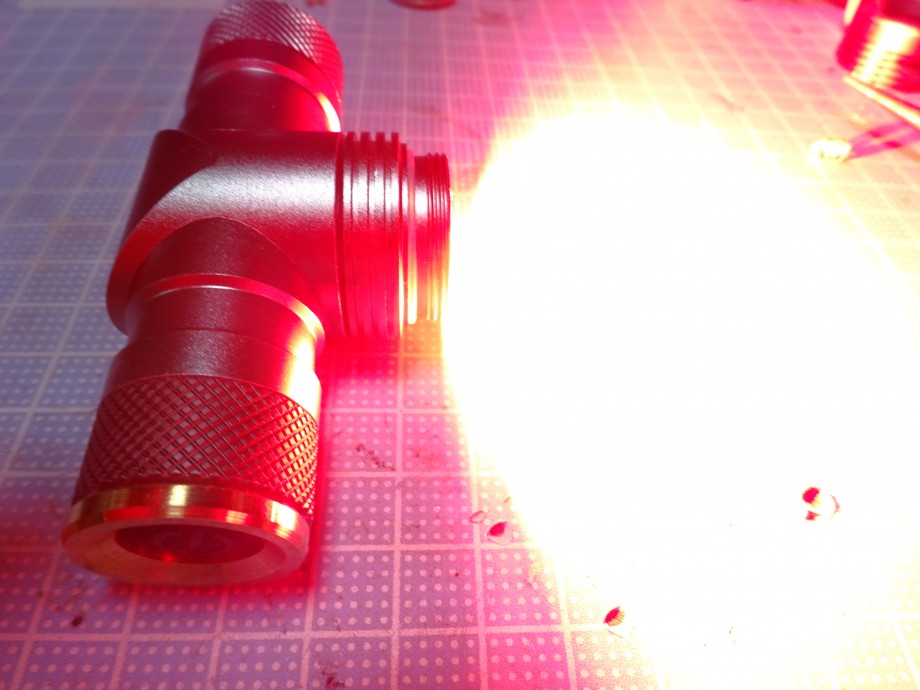

これは凄い！！
性能はレッドの中でも最強となった！
これは依頼品なので、一般には出さない。
新型 爆光4thレッドLED！
スゲ〜良い仕上がりです!
