▼ 舞わぬなら舞わしてみしょうベアリング(^_^;) S3600C
- ジャンル:日記/一般
- (リールメンテナンス)
さてさて、不遇なリール
アンバサダーS3600C 愛称はサンプル君(^_^;)
此奴を立派なタコリールに仕上げてやろうと言う、、、
スーパーアンバサダー
S3600C OCTOPUS 計画
始動〜にあたって、如何しても解決しておきたい箇所があるんですな〜

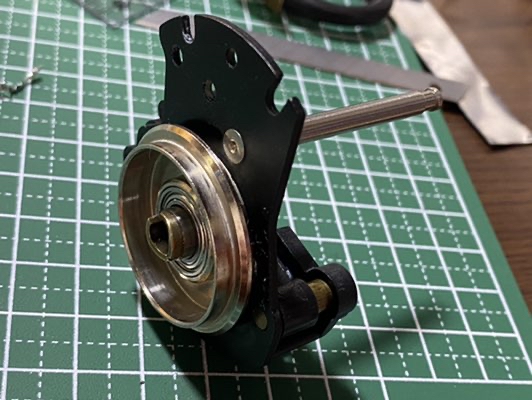

スプールシャフトの強度不足が疑われるのであります( -_-)
この長〜いスプールシャフトなんでありますが〜径が3mmしかないんですな。貼り付きタコとガチンコ勝負するには心許ないような気がするんですよ。
でね、その対策としてはピニオンギヤの部分をベアリングで支えてやれば良いのですけど、、、

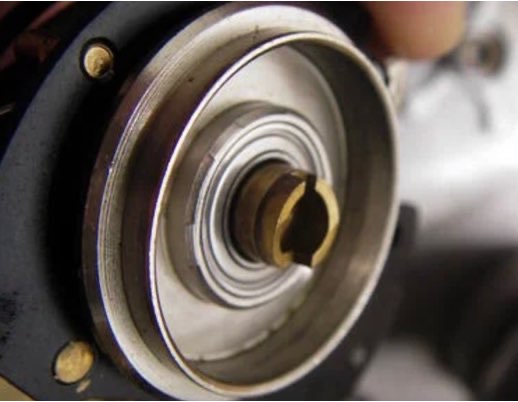

無断拝借御免
このシリーズの上位機種にはちゃんとベアリングが入っています。
が、しか〜し！
ピニオンギヤはベアリングに接していないんだ〜！！Σ(- -ﾉ)ﾉ
そんな事が有りますかね？
って思うでしょ、、、でもそうなのよ( -_-)
そもそも此所のベアリング、脱着が出来ませんからね。写真を見てもらうと解りますけどか締めてんの。
はなから交換する事が前提に成って無いと。
どんな意図で此所にベアリングを入れているのか理解に苦しむのであますが、、、
でもですよ、之が本来の仕事をしてくれればスプールのホールドは完璧なんですな。
この回らないベアリングを何とかして回してやろうじゃあ〜りませんかって事だ。
舞わぬなら舞わしてみしょうベアリング！
っす(^_^)ﾉ
あっ、、、
サンプル君は最下位機種だからベアリングさえ入って無かった(^_^;)
チンケなプラスチックのブッシュ、、、いやただのカバーだな。
先ずは此奴をベアリングに打ち替えなきゃ。
しっかりか締めてありますからね、押した位じゃ脱けやしませんわ。
何時ものように叩き抜くってのもスマートじゃないから〜
え〜っと〜
こうしましょう(^_^)ﾉ

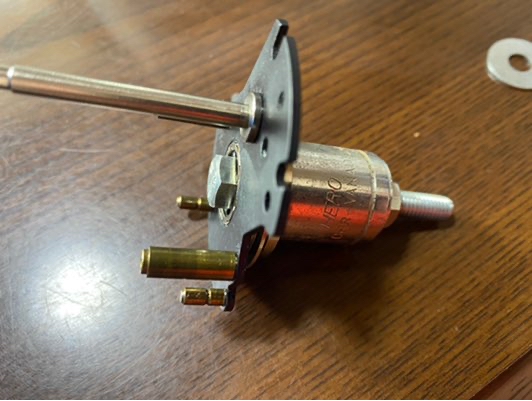

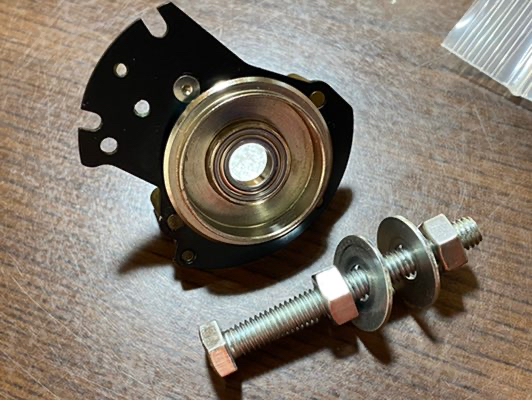

丁度良さげなソケットレンチのコマにボルトナットとワッシャーで簡易プーラーの出来上がり〜っと。

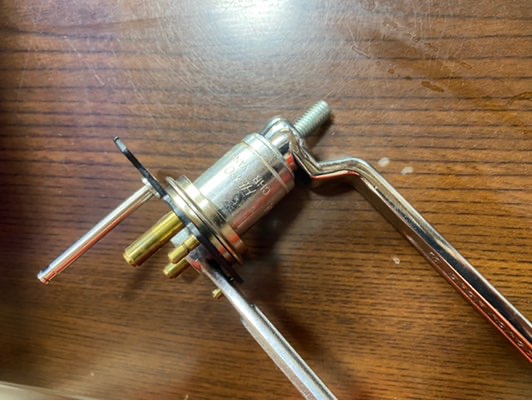

ボルトが回らないようにホールドしながらナットを締め込みますと〜
こうね(^_^)ﾉ
ズルズルっとブッシュが抜け出てきます〜
はい(^_^)ﾉ

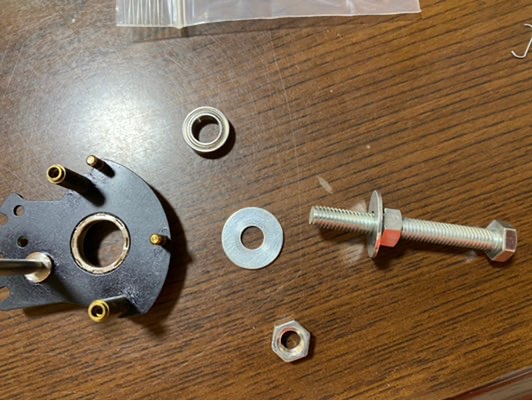

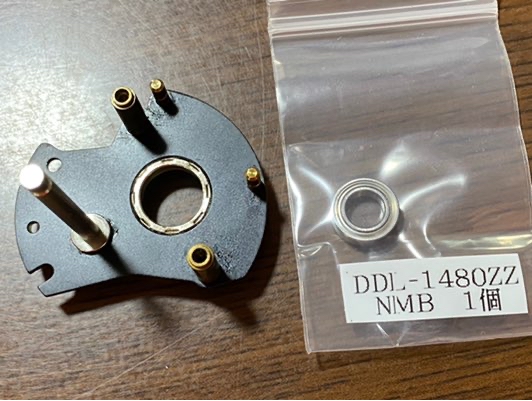

そしたら今度はベアリングを圧入。
ボルトナットにワッシャが2枚で、、、

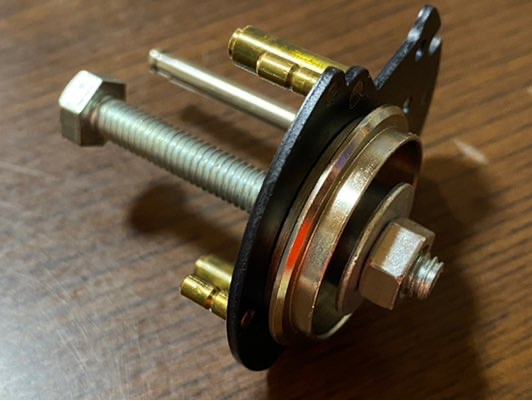

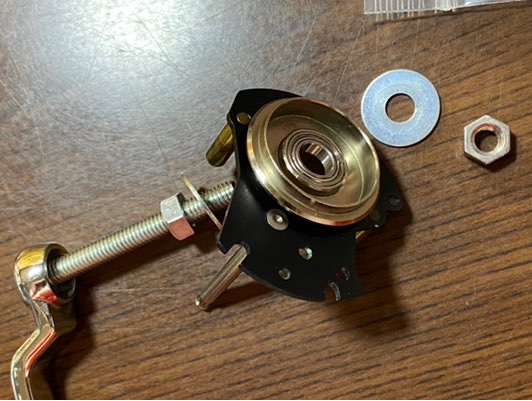

ベアリングを挟んで両側からワッシャとナットで固定しまして〜

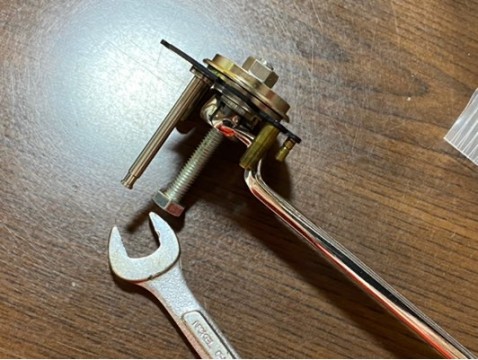

ボルトが回らないようにホールドしといてナットを締めて行きます。入り始め、ベアリングがちょっと位斜めに成っても大丈夫よ。引き込まれる程にキチンと成りますから〜
コツンと当たったら圧入完了っす(^_^)ﾉ
スマートでしょ〜
えっ、何時ものとーさくさんじゃないって？
其れは言わないの、、、(^_^;)
準備完了、、、
さてと〜此処からがやっと本題です。
ピニオンギヤとベアリングの隙間を如何埋めるのか？
はい、それも準備済み(^_^)ゞ

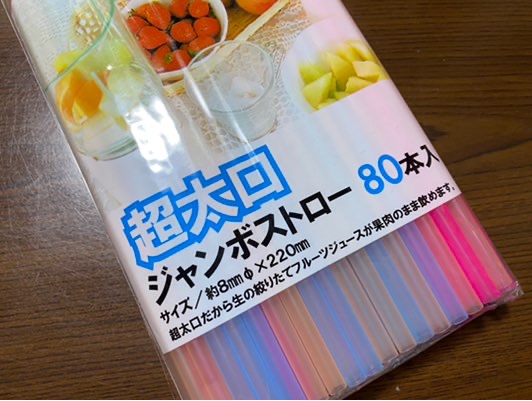

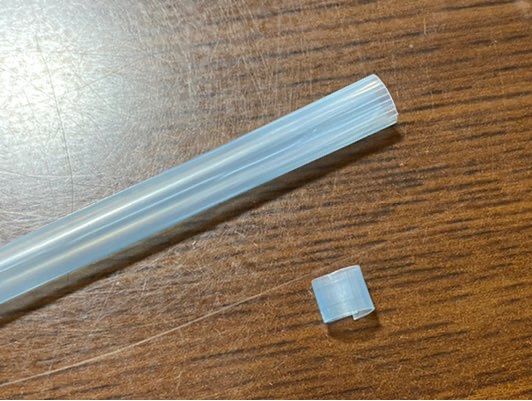

これだ〜！

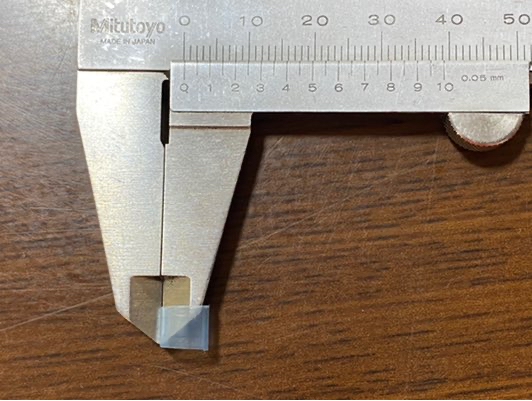

丁度よい厚みで〜す

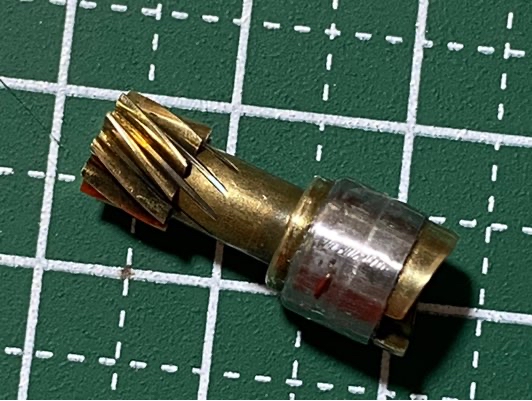

之をピニオンギヤに被せたら丁度良い。
、、、、、、、、？
のはずだったんだが〜あれ？
ベアリングに入らない？事も無いのですけどパツパツやん(･_･;)
あら〜プラスチックのブッシュで試した時はピッタリだったんだけどな、、、
サイズ的にも厚みも良い感じのつもりがベアリングにはきつすぎたとな〜
ヤバイ、急に余裕が無くなる、、、(~｡~;)?
あ〜、、、、、ん〜、、、、、
アルミのテープ？
なら行けるかも？(^_^)ﾉ

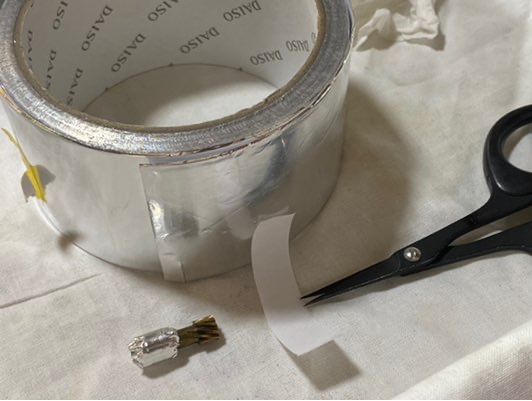

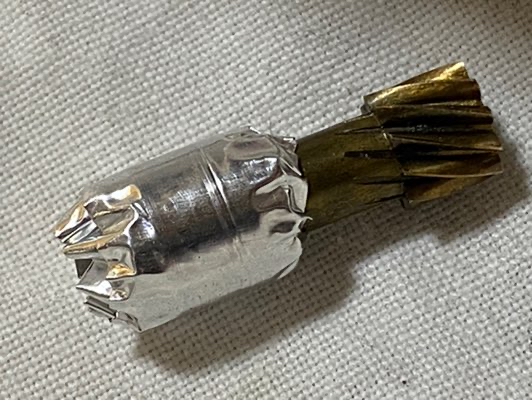

アルミのテープを適当にクルクルっと巻いて、
ベアリングに通しながら巻数を調整。
大方ふた巻き半でOKね。

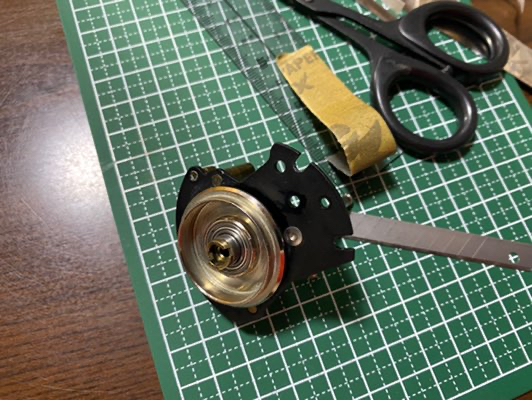

カッターではみ出た部分を切り飛ばせは〜
完成〜
ベアリングに填めて〜スムーズにスライドしつつギヤを回すとビアリングもちゃんと付いて回るのを確認。
出来ましたよ。これで荷重をベアリングでしっかり受け止められますな。
(~｡~;)?
こんなので保つのか？
って思ったでしょ、、、
私も思ったんですよ(･_･;)
指で簡単に引き裂ける位のアルミ箔でもふた巻き半してるからと言って強度的には如何なのよ？
正直不安でありまして〜
爪で引っ掻いただけで簡単に凹みが作れますからね、耐久性に限らず強度的にもストローより不足じゃ無いかと思うんですよ。
アルミじゃ弱いと、、、なれば〜
如何するか？
あ〜、、、、、ん〜、、、、、
考えてても始まらないので兎に角DIYえGo〜っす
、、、
あった！
み〜っけ〜

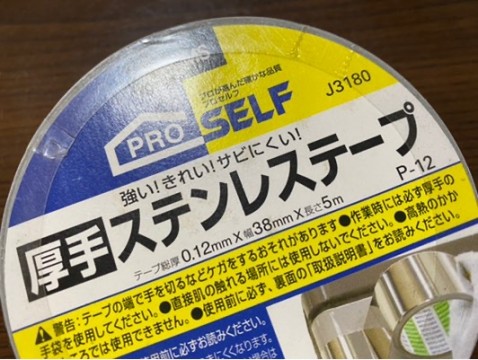

ステンレスのテープとか有るんですね〜知らなかった。おまけに厚くて硬いと、、、
此奴なら行ける(^_^)ﾉ

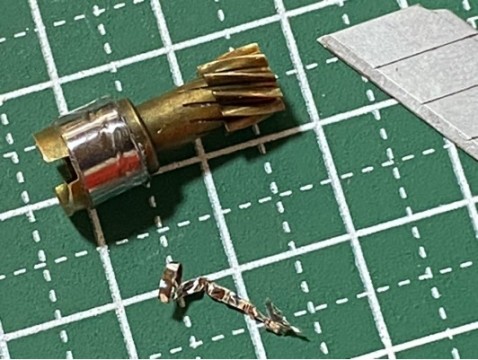

早速巻いてみたんですけど〜
硬くて上手く引っ付かなくてまとまらないの。
厚み的にはひと巻きで大丈夫そうなのですけどキッチリサイズ出して小さく小さく巻き込まないと上手く貼れないんですよね〜
ギヤの方は軽くペーパーで擦ってくっ付き安くしといて〜

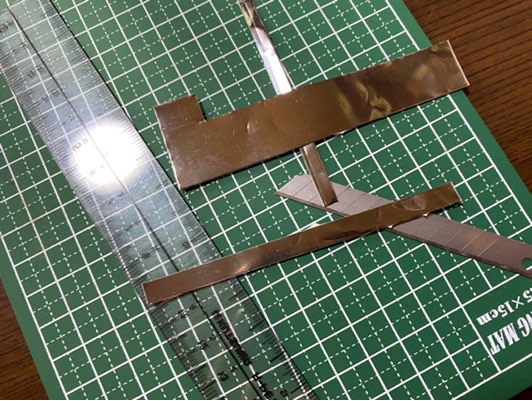

出来るだけ小さくまとまり易くカットして〜
って、新品のカッターでもなかなか刃が通らないわ〜(･_･;)
何とか貼り付けてはみ出し部分を切り落としてって、、、切れない(-_-#) ﾋﾟｸｯ
ちょっと歪んでしまった、、、

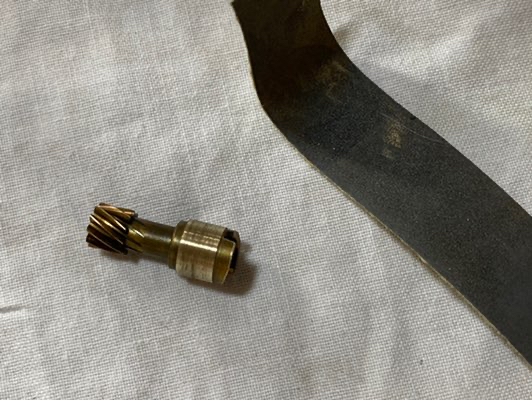

バリった部分をヤスリとペーパーで修正しながらベアリングに何度も通して按配を加減しまして〜
何とか出来ました〜(^_^;)

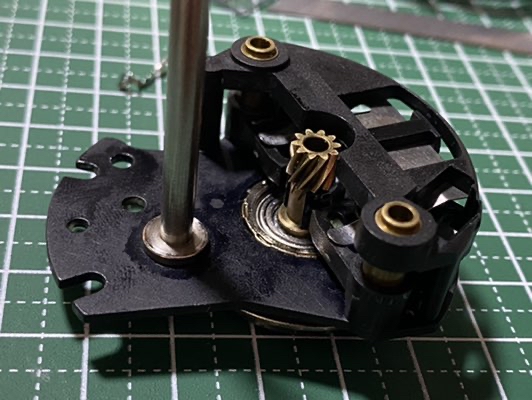

スムーズにピニオンが動くか仮組みして確認。
OKや〜(^_^)ゞ
スプリングの力だけでスムーズに飛び出します。
勿論

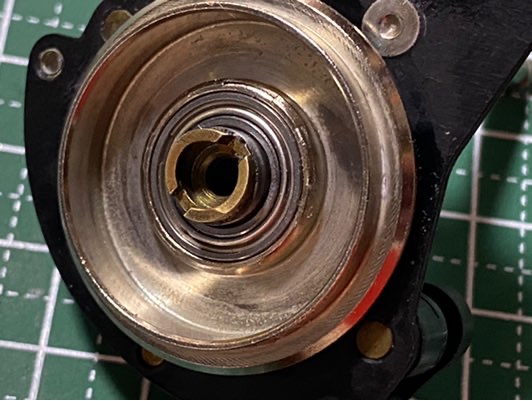

ベアリングもクルクルと気持よ〜く舞ってくれま〜す(ﾉ^^)ﾉ
為せば成るやな〜上手く行きましたよ！
材質的に強度、耐久性については申し分ないかと、、、唯一の心配は接着面が剥がれないか？って事ですが、こればっかりは使ってみて確認するしかないのでしてね。油分には負けないと思いますけど有機溶剤の類いは気を付けといた方がいいかもな。
ってここまで書いていてひとつ前のログに驚愕のコメントが、、、
要約すると、工作精度が悪いからピニオンをベアリングで固定すると各箇のセンターが合わなくて不具合が起きる可能性が有る。、、、とか
あ〜って前からモヤモヤしてた部分が晴れてスッキリしましたわ〜(^_^)ゞ
以前のログにも書きましたけどギヤケースの固定方法に甘さがあるよねって、これじゃ軸がズレるかも？って心配は有ったんですよ。
ま、其れもひっくるめてこのサンプル君が可愛いんですって。
問題が出たとしてもそれもまた由と(^_^)ゞ

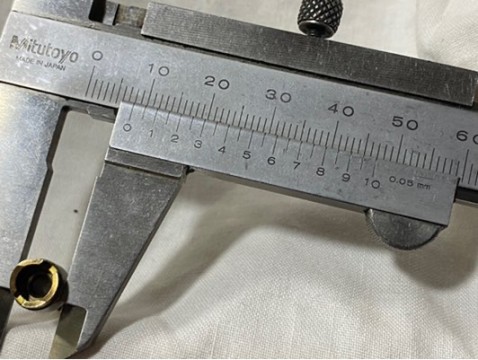

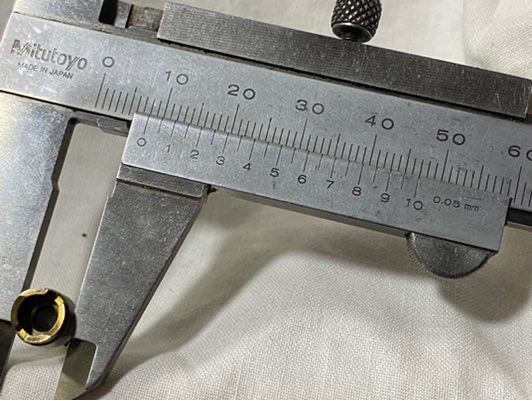

所詮は素人工作ですわ、、、7.95mmですよ。
本来なら隙間は1/100mm位にしたいところ。
ま〜結局彼方此方のガタでズレ分は巧い事誤魔化せるんじゃないかな〜
って楽観的、、、(^_^;)
よ〜し、次行こ。
次はレベルワインダー
