相変わらず書きかけで何回もログ堕ちる( -_-)ｼﾞｯ

リール治す前にアプリ治せよってか、、、

久し振りに師匠からリールの修理をお預かりしました。

シマノとダイワ、最近ハマってるハタ釣り用のリールだそうな。

バイオマスターの方はガタ取りですので通常メンテで済みそうですけど問題はファントムの方ですわ、、、

ダイワ

ファントムJライト

4000PE

ハンドルを回しますと

カタ、カタ、カタ、、、、

カツンカツンと何かに引っ掛かるような当たるようはショックが有ります？

確かに変だな、、、( -_-)

逆転させても出ます。

ショックは決まったローターの位置で出てますね。

師匠はピニオンギヤのトラブルじゃないかとの予想でありますが〜

う〜ん、、、変なショックだけどギヤでは無いような気がする？　音軽いしね〜？

う〜んじゃ〜何？

スプール外しても変わらず、、、

ローター外して回してみますと〜

ピニオンギヤ固定されないから中に落ち込んじゃって上手く回せない(-_-#) ﾋﾟｸｯ

んだけど〜

ピニオン引っ張りながらハンドル回すとあら不思議〜すんなり回るんだな〜( -_-)ｼﾞｯ

？

ギヤでは無いとな、、、

？

じゃローターがどうだっての？？

普通にローターだよな〜

な〜んも特別な物は無いし〜

つけて回すとカタ、カタ、カタ、、、

外すと解消。

何が当たるの？

当たるとしたら此処しか無いよな〜

ベール起こすと出て来るリターンの為の突起。

何か当たった後有るみたいな気もするが〜ならば反対側は？

有るわ！

有るけど此処はベールを起こす為の返しだから当たって当然なんですけどね〜

もう一度ローター乗っけて回しながら当たりを確認すると、確かにこの位置でショックが有ります、でもアームは普通に動いてるしちゃんと引っ込むんだけど、、、

微妙に引き込みが浅いようではありますよね。

アームの開く側に何か見えてますね、、、

ゴムかな？だとするとダンパー的な物？

そのゴムらしき物をチョイとコネ上げてみますと〜

ややや！

何じゃコリャ〜？

微妙に飛び出ていた突起部は綺麗に引っ込みましたよ。当然フレーム側とは干渉しませんからカタ、カタ、カタ、は見事に消えました(^_^;)

あのゴムが挟まっててアームが完全に戻らない為にアーム先端がフレーム側に干渉していたんでありますな。

解ってしまえばな〜んて事は無いプチトラブルだったと、、、

しかしですよ、、、だとするとあのゴムの切れ端は何？

う〜ん、、、

38番のキックレバーベルトって奴みたいですね。

で、之が何処に付いてたと言うんですか？

？？？

ベールをカチャンと上げて〜ハンドルをクルクル〜からの〜カパン〜

ベールを上げて〜クルクル〜カパン〜

上げて〜クルクル〜カパ、、、？

クルクル〜？

クルクル回りすぎるだろ(^_^;)

普通ベールを起こすと回転に抵抗が架かるんですけどね、スルスル回るわ。

て事はあのゴムはベールに抵抗を架ける物やね。

ならば、如何抵抗を架ける？

う〜ん、、、

こうか？

あは〜丸いリングだから丸だと思ってたけど此処にひっかけるんやね。だからゴムの劣化で耐えられなくなって切れたと言う事ですな。

お値段は100円。発注は出来るけどたった100円の物をこの年末の忙しい時期に取り寄せるのはひんしゅく者やしね〜

この位のOリング見繕ってくれば良いんだろ(^_^;)

小さい方が良い感じな(^_^)ﾉ

どうや！

良い感じにゴムがフレームと干渉して抵抗が掛かります。之なら問題無く使えるでしょうよ。

OKオッケイこれでいきましょ〜

トラブルの件はこれで解消しましたので後軽くメンテして終了と(^_^)ﾉ

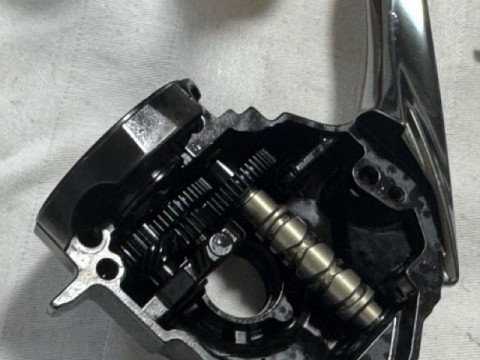

またギヤも減ってないし特に問題は無しと、、、

グリスを新しくして組みますね。

ドラグワッシャカラカラだったのでグリス打ちましたけどもしかしてドライ？

ま〜問題は無いと思うっす。

再度Oリングの状態を確認しカバー着けたら完成です。

はい、終了(^_^)ﾉ

アップデートしたそうなんで恐る恐るログ書いてみたりして、、、(^_^;)

ちょっと前なんだけど〜

アジ釣りしていてハンドルが急に重たく成りましてね、、、

ガチャガチャしてると何となく廻るようには成ったのだけど〜やっぱりなんか変なのよ？

あれですな、、、

ローターのすき間から青いベトベトがはみ出てますわ。これって前にも見た事があります。

この青はフリクションリングですよね〜

デロデロに溶けてへばり付いてますがな、、、

固まりがローターとクラッチの隙間に引っ掛かって廻らなくなったんですよ。

フリクションリング変えれば済む事なんでありますが〜なんせ11モデルですから(^_^;)

ま、困りませんけどね〜

前にも修理しましたから〜

確か前の時の残りが有ったはず、、、

このベトベトを先ずは落としてですな

アルコールで綺麗に拭き取りまして〜

耐油性ゴムのOリングです。今回は3mm径のを使いまして〜適当な長さに切ってから引っ張りながらきつめに長さを決めたらカット。

瞬間接着剤で繋いだら出来上がり〜(^_^)ﾉ

軽〜くメンテしてリング着けたらいっちょあり〜！

ちょっときつめにロック掛かります。

線径を少し細目、2.7mm位にすると丁度良いかな〜って感じですな。

今回は落ちなかった、、、

トラブル解消したみたい？

なんとかアップまでこぎ着けましたと(^_^;)
