先日の出張先で見つけた骨董品。

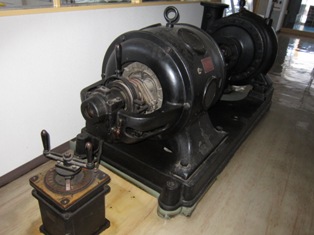

渦巻きポンプなのだが、「おっ！」と思ったのが手前の電動機。

写真を撮らせてもらっていたら・・・・

上司には「ヤツは機械馬鹿ですから・・・」って相手先の方に言われ・・・

それでも興味はそがれない。

銘板によると・・・
交流3000V、50kwくらい。
1462rpmなので4Pか？

製造は川北電機企業社。

聞いたことが無いので調べてみたら、かなり分社化してるようだ。
日本で最初に交流扇風機を作ったとされている。

ただ、大型電動機を作っていたのは調べきれなかった・・・

そして、不思議なトコロ。

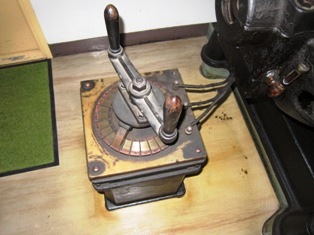

多分、始動用抵抗を切りかえるノッチ？　手動って・・・・

大型電動機にはよく付いているな。
でも、ワタシが知ってるのは電動（自動）。

まあ、今の主流はINVだからそれ自体骨董品かも。

不思議その２

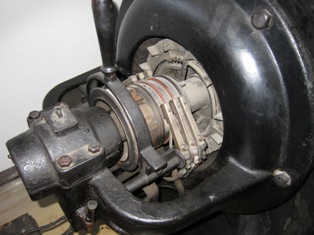

始動用のブラシがむき出し？

そして引き上げも手動・・・

3kVの電動機なのに、危ないんじゃね？

直接ここに電源がつながるわけじゃないのでいいのか？

古いモノは取っておくもんですねぇ。

ワタシみたいに喜ぶヘンタイもおるので・・・（笑）

2012年2月16日
コメント(7)

コメントを見る

みんなからのコメント (ログインが必要です)

モータは新しいのに限るっ！！

どーせ面倒見切れないんだから・・・

2012年2月17日

よっち＠北海道

北海道

atx840

北海道

>よっち＠北海道さん
自分で使うヤツは・・・

古いのはお守がタイヘンだからね（笑）

2012年2月18日

さすがの機械好きですね。
奥側がこんな風になっていたなんて
知りませんでした。
ちゃんと見てくれば良かった。
でも、解説付きでここで見れましたぁ（笑）

2012年2月17日

kiyo

北海道

atx840

北海道

>kiyoさん
もっとゆっくり見たかったのですが・・・・

気になって仕方が無い（笑）

2012年2月17日

久々に見た！抵抗器始動！
よくあるのは、抵抗器速度切替は今でも釧路の愛国浄水場で使ってます。
ノッチの接点は荒れますけど(笑)　

このモーター、電流はたいして流れないんだ…力率60％としても約30アンペアだもんね～

あとブラシ部は開放が機械的にはいいです！
カーボンの粉がアマチュアのスリットに入り込んで短絡するんで…

2012年2月17日

ランバ･ラル

atx840

北海道

>ランバ･ラルさん
おっ、電気屋さんのレスだ。

流石、力率なんてコトバが出てくる（笑）

ちなみに、前に居た職場の高圧電動機も抵抗始動。

ブラシが上がる時の音は結構気持ち悪い・・・・
バリバリ言います。

2012年2月17日

これは確かに骨董品ですね。　
渦巻きポンプも歴史がありますね。
今ではタービン、ロータリー等の高性能が
主流ですが、レトロ感たっぷりで懐かしいです。

2012年2月16日

さくパパ

北海道

atx840

北海道

>さくパパさん
昔使っていたヤツなんでしょうねぇ。

銘版には製造年月がありませんでしたが、何十年も前であることには間違いないかと・・・・

2012年2月17日

　スゴイ古いですね。。。ちゃんと揚水するんですかね！？

古いものって歴史を感じるっていうか、見てると楽しいですよね☆

また調べあげるａｔｘさんもスゴイです！

　あと今日、苫小牧漁港で会社の同僚がスプリットショットでソイ上げました☆　ａｔｘさんのブログを見て触発されたみたいです☆
　おかげで楽しい釣りできました。ありがとうございます！
