やぁ(´･ω･`)

久しぶりのぶっ飛びカルカッタ製作日記なんですよ。
沖縄のにっとさんからのご依頼で、カルコン50のチューニングしました。

魚沼のトラウトSPスプール装着
魚沼SVSの更なる軽量化
その他色々

…とやったけど、忙しすぎて写真無し('A`)
撮るの忘れてた…

にっとさん、昨日付けで発送完了しております。
台風の影響で遅れるかもだけど、期待して待っててください。

でだ。今回のお題。

『トラウトSPスプールや現行スプールとリール本体のクリアランス』

今回のご依頼で気付いたんだけど、
これベイトアングラーの死活問題。
だからこそチューン途中写真を撮るより先にやらなきゃならんかってん(´･ω･`)

---------------------------------

にっとさんから送られてきたカルコン50と魚沼スプールを組んだとき、
若干、ほんの若干、気付くかどうかってレベルで、
スプールとフレームが干渉しますた。

で、その時ちょうど、先月の渓流ベイトのイベントで
魚沼社長さんと飯食って話していたら、
現行スプールは、限界ぎりぎりまでエッジとフレームのクリアランスを詰めて
ライン噛みを防止しているから、本体との相性によっては
スプールが干渉してしまうかも…

と言っておった(･ω･)

で、そのとき、にっとさんのリールと魚沼在庫ン十個を仮組みして、
相性の一番いい組み合わせに交換してもらいますた。

が！

スプール2BB仕様にするべく、センターBBを外して組んだら
ほんの極々僅かの軸振れだけで、フレーム干渉が起きてしまいますた。

フレームとスプールの0.003mmのクリアランス。
3ミクロンですたったの。
それだけの隙間しかないもんだから、
SFS構造機であっても、2BBにするとキャストやファイトの負荷で
接触がおきうる訳ですよ。

と、言葉で伝えても判りづらいので、こんなデータを測定しますた。



これ。

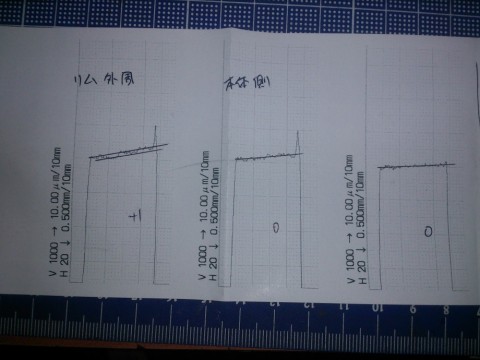

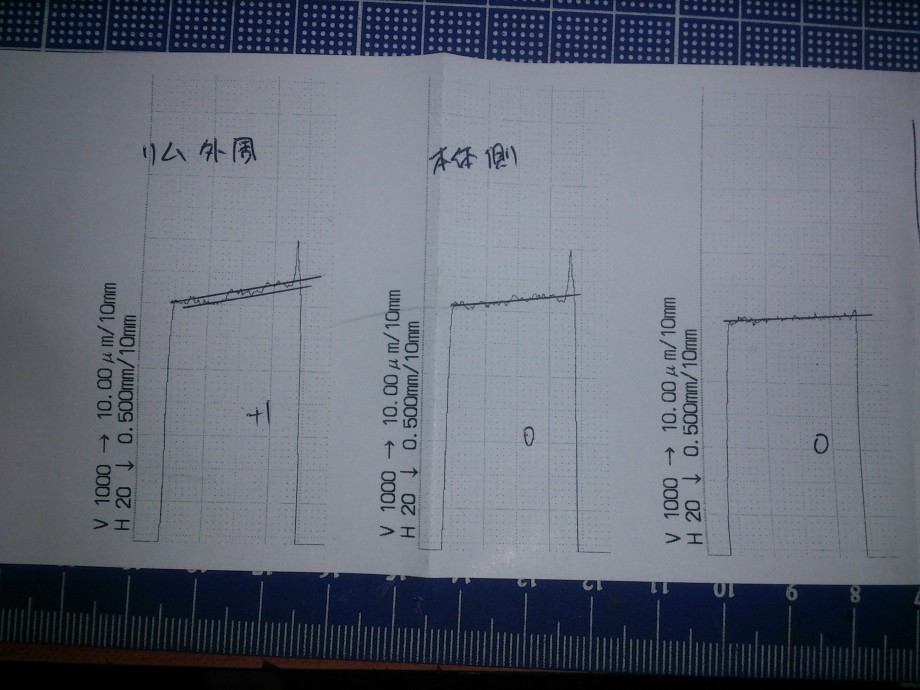

荒さ試験機でスプールリム外周の120°、240°、360°部の表面粗さを計測したデータです。

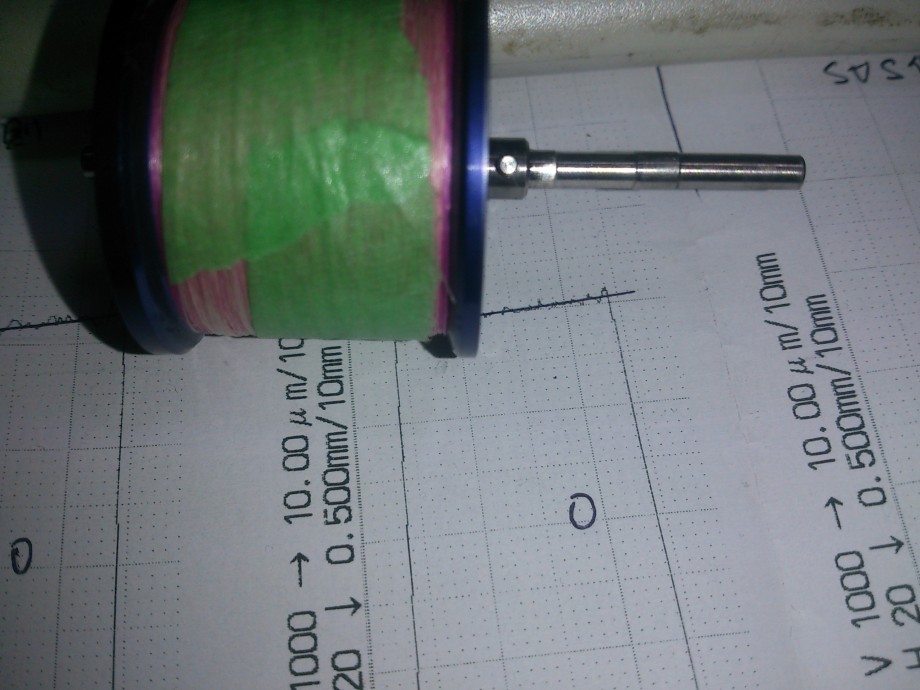

リムってここ。いわゆるエッジ。
ここをスプール内側から外側に向かって計測針を滑らせて荒さを取りました。
（写真は変態所有の別機種の奴ですが）

2本の平行線の下側はリム平面、グラフ両端が内周端と外周端。
平行線上側がクリアランスに害を出しそうな、いわゆる粗さです。
単位はミクロンなので、記入している数字がそのまま、
本体側
＋1μm、±0、±0

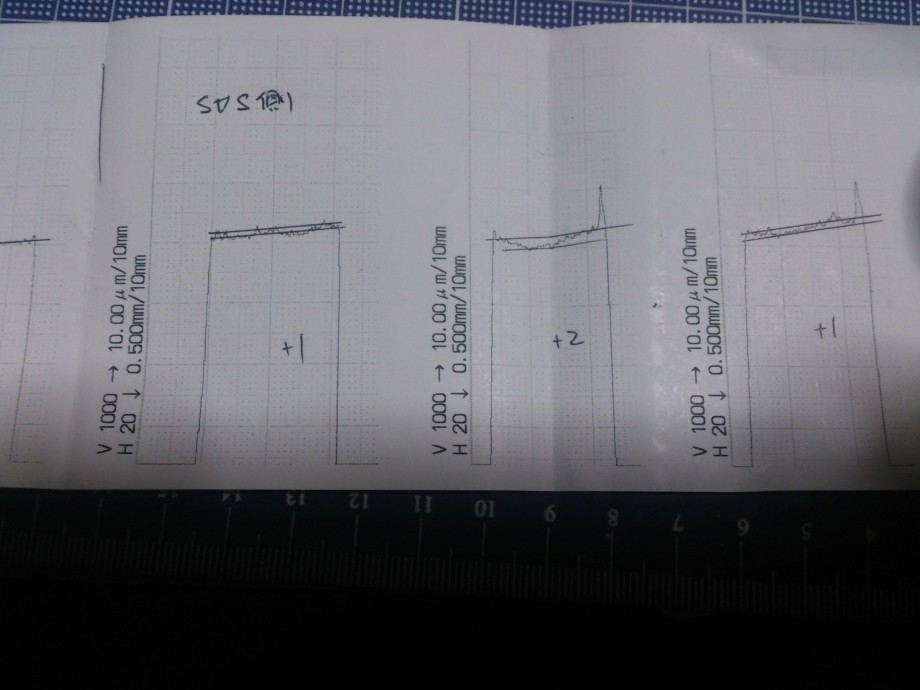

SVS側
＋1μm、＋2μm、＋1μm
です。

さて、これだけだと、測定のバラツキかな？とも思います。

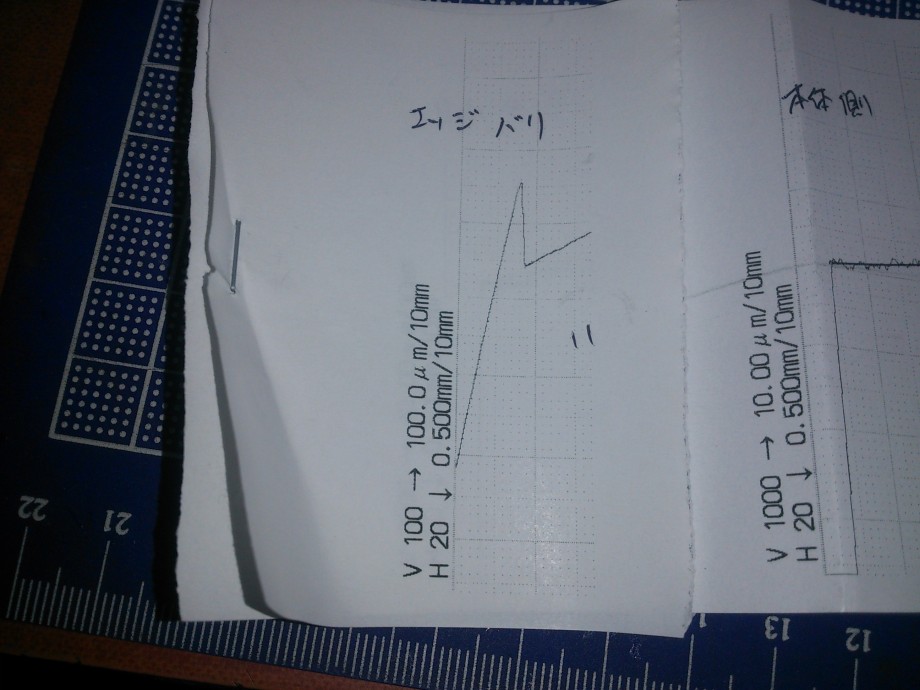

なんで、一番クリアランス的にやばそうなSVS側240°部のエッジ、
もしくはリムのフクレをもっと拡大してみました。



倍率はさっきの10倍。
これだけエッジが立ってました。

恐らく、スプールを削り出す加工の最中に、
加工機の条件変動や、切削工具の変化などで、
これだけの製品公差が出るのだと思います。
まぁ工業製品なら仕方ないんですけど。

公称クリアランスは0.003mm。
測った公差での最大フクレが0.002mm。
つまり、

『トラウトSPスプールの実質クリアランスは0.003mm以下』

と考えたほうが良いかもしれません。

だとすると、既に使用後のリール、
根掛かりを外すためにドラグMAXやサミングで
押さえた状態であおった事があったり、
地面に落としたりして、ほんのごく僅かな歪みが出ていたり、
フレームのスプールライニング部にホコリ付着、
川の水に漬けての写真撮影、
海水使用後、塩の結晶が吹いたりしていたら…

じゃなんでそんなとこまでクリアランスを詰めたのさ!?

なんですが、これは正直アングラー側にも理由があると思うんよ(´･ω･`)

最近の管釣りベイトの流行りで、
超軽量ルアーをキャストする為にキャスコンゆるんゆるん、
スプールからラインが浮き上がるレベルでのノーブレーキキャスト。
これが糸噛みの原因の一つなんだよね。

そういうキャストをして糸噛みした！もっとクリアランス詰めて！
と言う現場の声があったから、ここまで詰めたんじゃないかな。

まぁ、管釣りなら問題無いかも知れないけど、
自然の過酷なフィールドで使うには、
0.003mmのクリアランスは精密過ぎる！

…と、変態さんは考えております(；=ω=)

皆さんも、スプールを交換する時は、自分のフィールドを考慮した上で
最適な選択をするようにね(´･ω･`)ﾉ

--------------------------------------








魚の写真が無い釣りログなんて釣りログじゃない！
と、運営さんに言われそうなので
先日の夜中の3時の仕事明けに釣った川ピーをば。



カルコンとのサイズ比較がなんかおかしいｗｗｗ
今季2本目の90UPだったと言うのに、適当に写真撮ったら尻尾切れた(´･ω･`)

まぁ、スカスカクリアランスのスプールだったら、
川の水掛かっても全然平気と言う事でひとつ。
