ロキサーニにエクストリームの部品をゴリ押しで組み込むぞ計画、、、組み立て編(^_^)ノ






加工完了しました、、、


かなり苦しい工作だったのでありますが〜
でももう後には引けませんので組み立て強行します(^_^;)

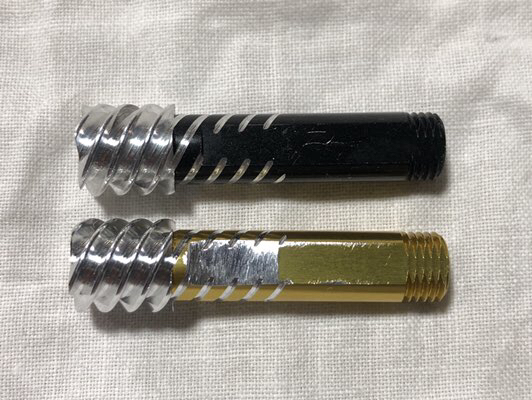

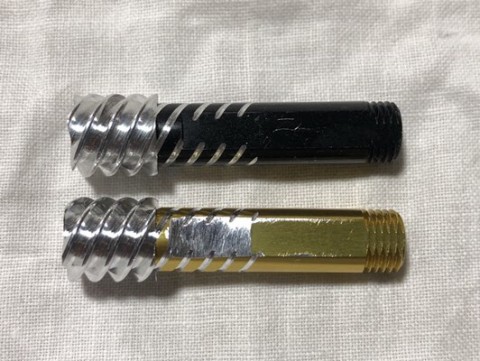

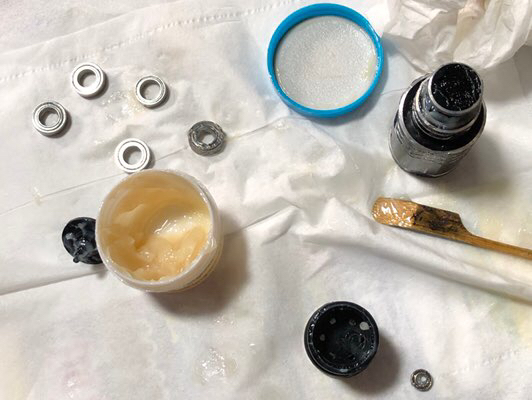

先ずはベアリングの確認とグリス詰めから。

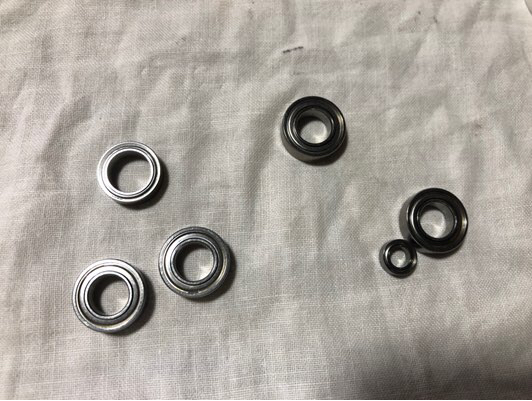

ギヤ廻りのベアリング4個が皆同じサイズってのはなかなか合理的ですな。
ただ、ひとつだけは特殊なベアリングを使っているようです。

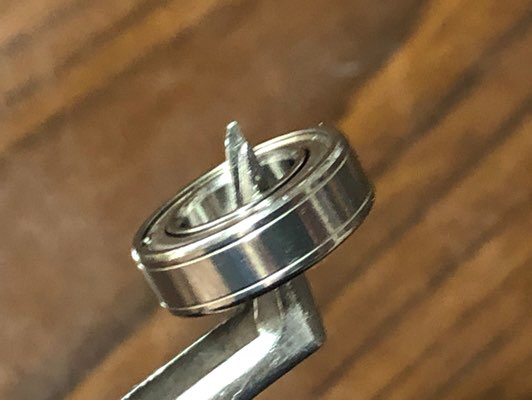

線が入ってるのですぐに見分けが付きますけど、防錆シールドベアリングなんだそうで、部品番号も他のとは違います。状態は大変良いですね。

その他、普通の奴でひとつ完全にガリガリ状態のが有りましたのでそれは新品に交換。後のふたつはま〜それなりの程度だからグリス詰めりゃ使えるでしょ?(^_^;)




ブチュ〜っとね(^_^)ゞ
ベアリングに詰めてるグリスなんですけど〜
ち〜と硬いんよね〜 何方かお勧めのがあれば教えてもらえませんかねm(_ _)m


さ〜てと
ぼちぼち組みましょうか〜

心配なのはカムの動き、、、(-_- )

組み立てる前に仮組みして動きを確認してみましょうね。

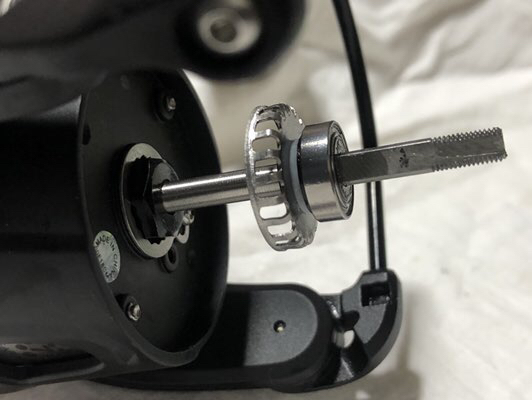

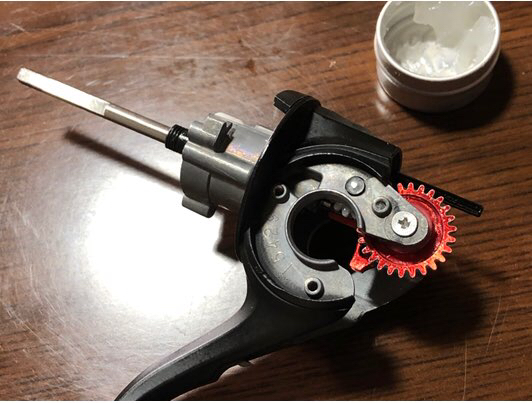

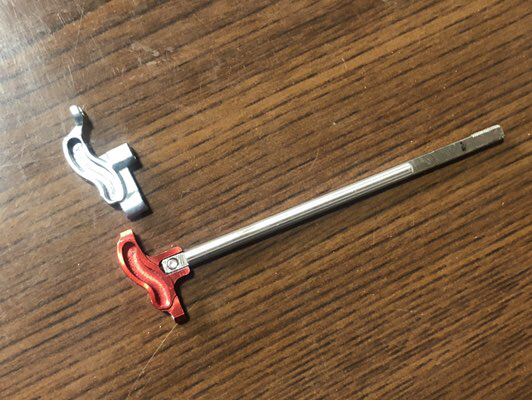

ピニオンギヤを入れまして〜カムギヤとスプールシャフトを合わせてみたんだけど、、、

うっ、、、動かんし( ・_・;)




すっ、、、滑りが悪いのか(^_^;)
グリス塗たくったら滑り始めました。
でもカムの反転の所でどうも引っかかるな〜

もしかして角度的に失敗してるのか?
違うわ、シャフトが傾くので動きが悪くなってるだけだ!
え〜っとて事はブッシュ入れればいいんだよね。

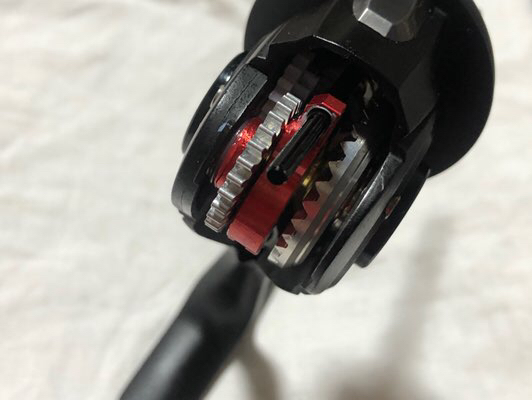

ピニオンギヤの両端にちゃんとスライドブッシュを入れましてシャフトを安定させたらスムーズに動くようになりましたわ。

良かった〜ちゃんと動く〜
一時はマジで失敗してるのかと思いましたよ〜



よし。
組み立てましょ(^_^)ゞ

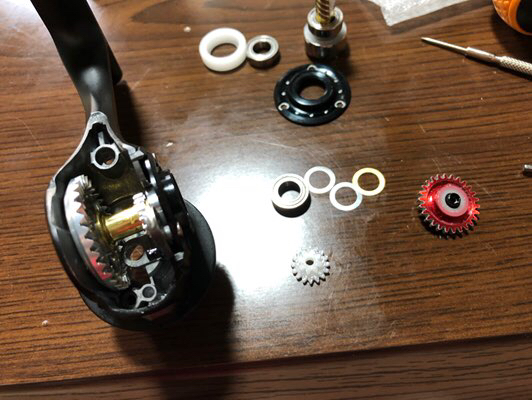

1度カムギヤ等を外し、ドライブギヤのクリアランスを決める為の最低限にしてと。




シム調整はちょっと狭めにしました。
ギヤの摩耗は早そうだと予想。クリアランスを普通に取るとガタつきが直ぐに目立ちそうなので(^_^;)

では本組みと参りましょうか(^_^)ノ




狭〜、、、
カム入らんし(-_-#) ピクッ
知恵の輪状態ですよ。どうやってシャフトを入れれば良いんだ?




あ〜でもこ〜でもとこねくり廻してたら何か解らない内に入っちゃった(^_^;)




うん(^_^)ノ

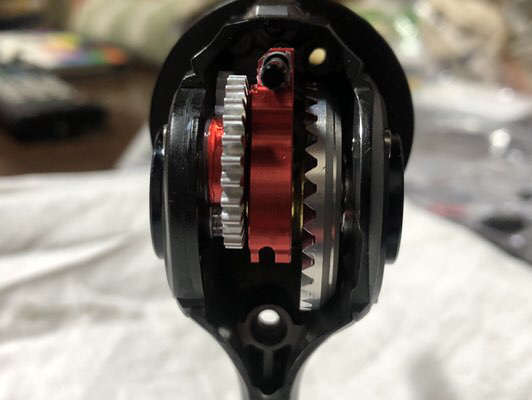

歪みも無さそう、シャフトの動きもスムーズ、引っかかりもガタつきも無しと〜
良いじゃないか〜

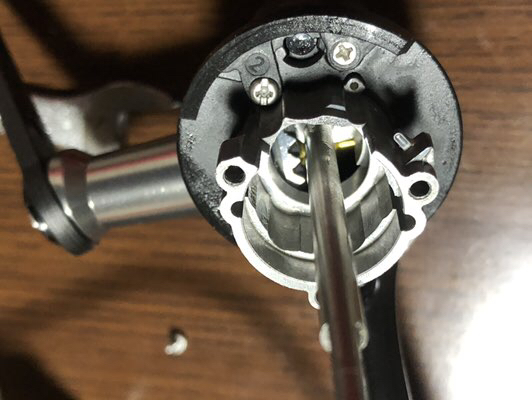

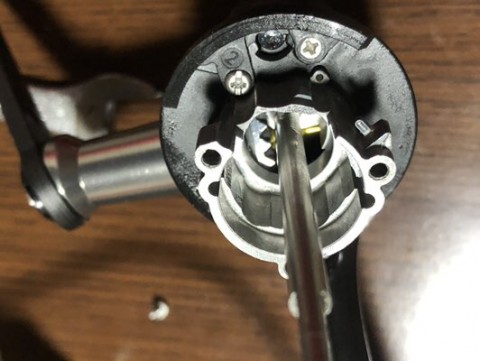

そんじゃ〜ローター乗せて始末をつけましょうね。

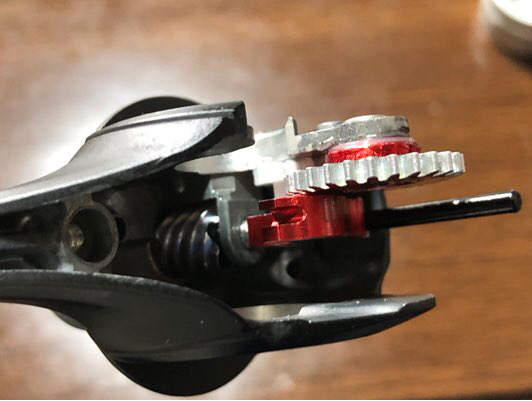

ローター廻り、スプール、音出しのラチェットとどう組まれていたのかサッパリ忘れてしまいましてね。
なんせ半年もバラしたまんまだったですから

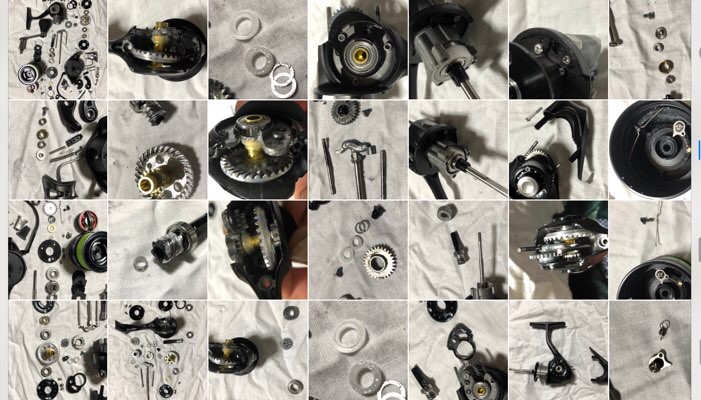

分解した時に撮った写真と部品図を照らし合わせながらなんとか部品の配置も思い出しまして




とま〜無事組み上げましたら、、、




あららら??

此所に有るのは??

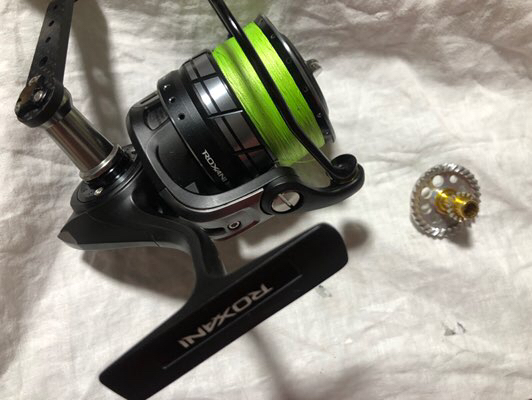

新品のドライブギヤ??

どうして此所にあるのかな??


ハイ〜組み間違いですね、古い方のギヤを入れてま〜す( ̄。 ̄;)
マジかい、、、



再び難解な知恵の輪地獄を潜り抜けまして





いや〜半年ぶりですな〜

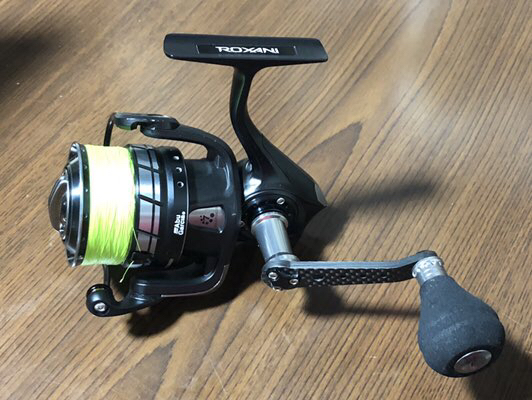

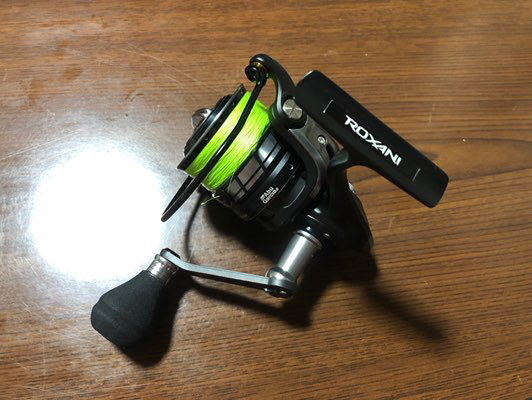

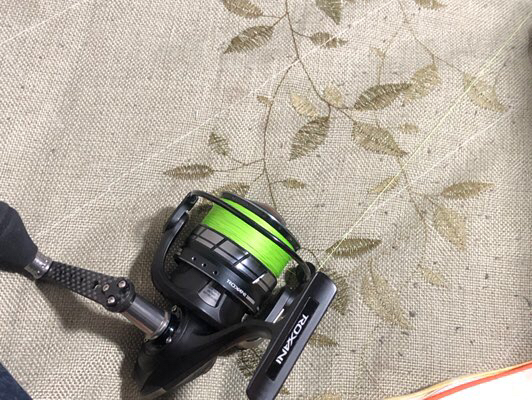

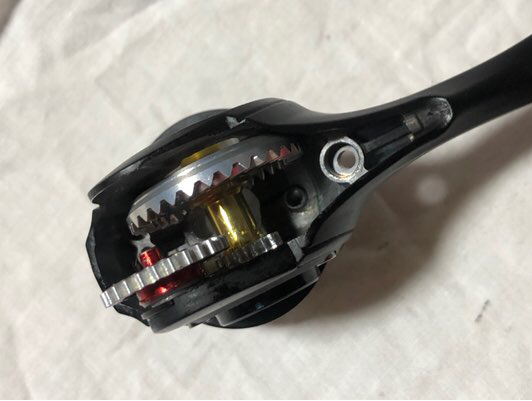

ロキサーニ、完成で〜す(^_^)ノ


さて、廻し具合は如何かな?
ゴリゴリは言わないしガタガタもしない。
スプールシャフトは今の所スムーズに動きます。

にしてもハンドルが重いな〜

カムギヤ式だしハイギヤだからハンドル重たいのは仕方ないとして、、、
其れにしても重すぎでしょ?

心当たりは有るんですよ
組んだ後に総てバラして組み直ししましたのでね、、、




やっぱり、、、
スプールシャフトにギヤグリスがべっとりと。
こりゃ重いわね(^_^;)
拭き上げてオイル注し治してと。

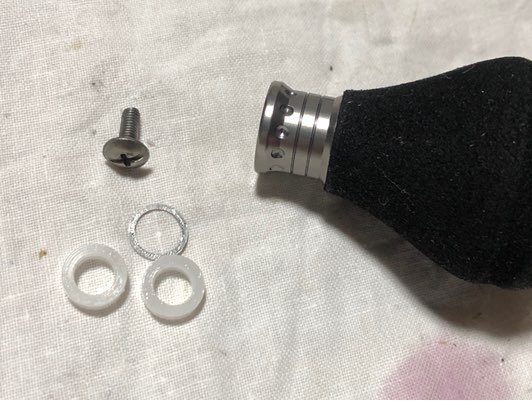

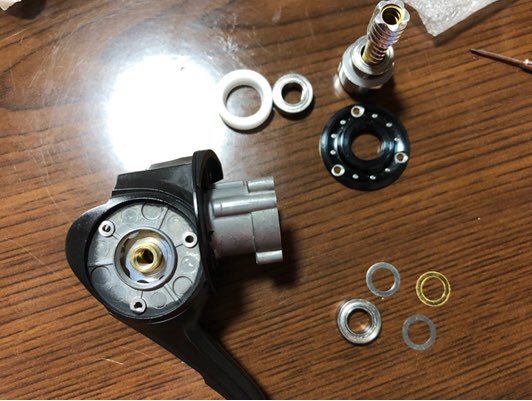

ついでにハンドルノブのガタつきも調整しときましょ。




ベアリングに変えても良いのだけどま〜今回はシムだけにしようか、

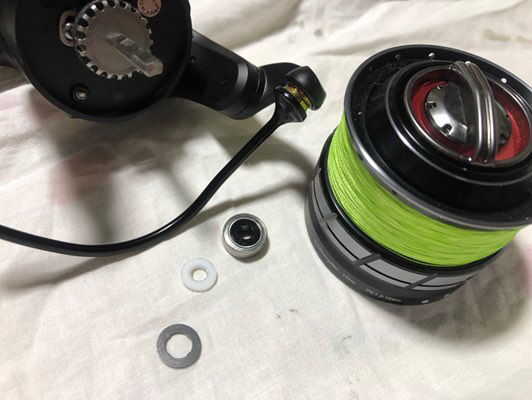

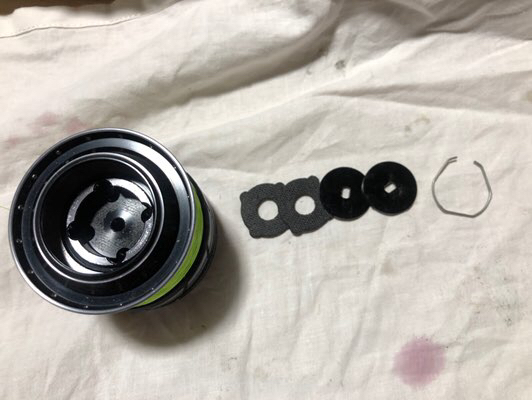

最後にスプールの高さを調整




微妙に低いので少し嵩上げします。
巻かれている糸の状態からもともと低かったようなのですけど其れよりもまだ下がったようです。




ロキサーニはトラグワッシャの組み合わせで強さを変えられるそうなんですね。
今回はライトな方で、、、






ギヤ類は新品なので当たり付けが終わればもっとスムーズに成るでしょうけど巻き心地はさほど悪くありません。

スプールの回転方向のガタは少し大きめかな〜
なんせ柱が一本ですからなね〜(^_^;)
でも不具合は出てません。

もしかして負荷の無い空回しだからかもしれないのでスプールに負荷を掛けてみましょうか。




糸を引っ張りだして、足に巻き付けまして固定。
ドラグを滑らせながら強くテンションが掛かった状態でハンドルをゴリ巻き!
スプールは糸に引っ張られて回転方向に捻れます。この状態でハンドルを回した時、カム等に問題が有れば引っ掛かったり廻りにくかったりするはずですけど〜

問題は無さそうですな
今の所、、、ですけど( ̄。 ̄;)
どうもまだカムとスプールシャフトの事が不安なんですよ。

最後は魚を掛けて遣り取りするしか本当の所は解りませんからね。
実釣編もやらなきゃいかんですな、、、

3000#ですからランカークラスのスズキでも釣ってみましょうか?

みましょうか?(^_^;)

はい!とーさくさんには無理です、、、
実釣編は私にゃ無理、彼に托そう、、、
サステインをあっと言う間にガタガタにしてしまう猛者ですからな。
リールに不具合が有れば直ぐに露顕させてくれるでしょうよ。



メグさーん宜しく〜(^_^)ノ







ロキサーニの皮を被ったエクストリーム、で、
(元の持ち主のいなふさん命名)

ロキストリーム(^_^)ノ

如何でしょう〜(^_^;)
