先ずは故障個所を探す。

良く観察すると
新しい電池を入れると
少しLEDライトが点灯し
直ぐに切れる事に気づく

なので多分・・・電池ボックス

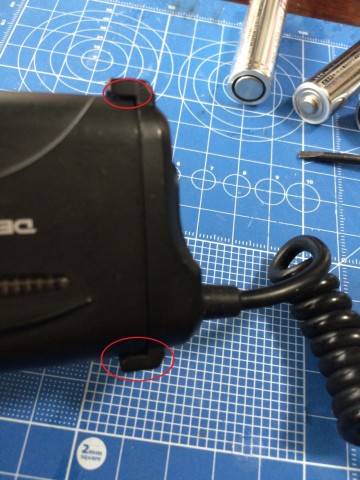

電池BOXの赤い丸の部分
をマイナスドライバーで爪を外す。
また、上下開けやすい方が有る
ので空かない場合はもう片方の
爪からやると意外に簡単に外れる。
※おらない様に注意

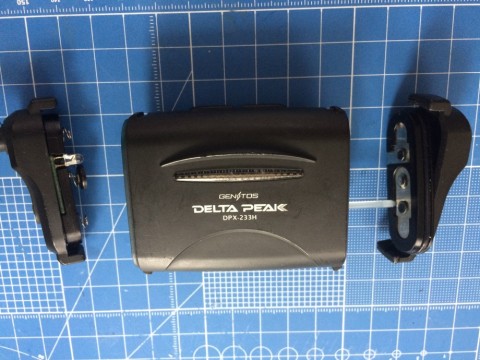

オープン

ムム・・( 一一)特に異常無。

電池が接触する所
黒いプラスティックの
裏には基盤が有り電池
BOXに有る赤いLEDライト
のLEDが見える

電池BOX内の赤い線で記して
ある金属の接触悪いのかと疑うも
シッカリ接している。

うーん( 一一)
何となく電池BOXでは無さそう。

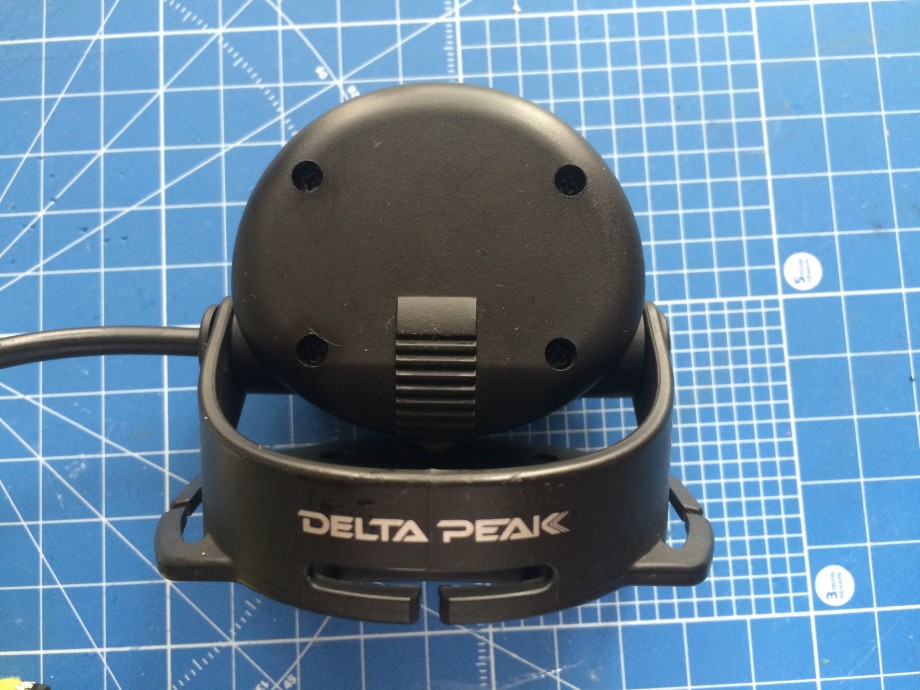

次はヘッド部分の分解

4箇所を精密プラスドライバー
で開けるネジは錆びる素材では
無いけど念のため錆び止めを
付ける。

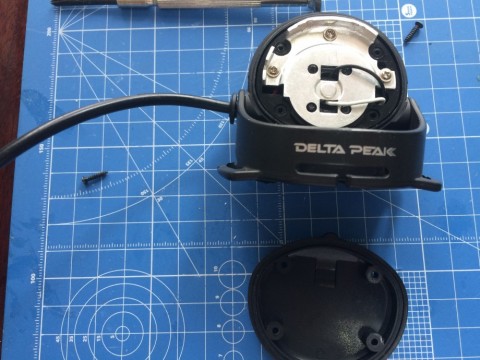

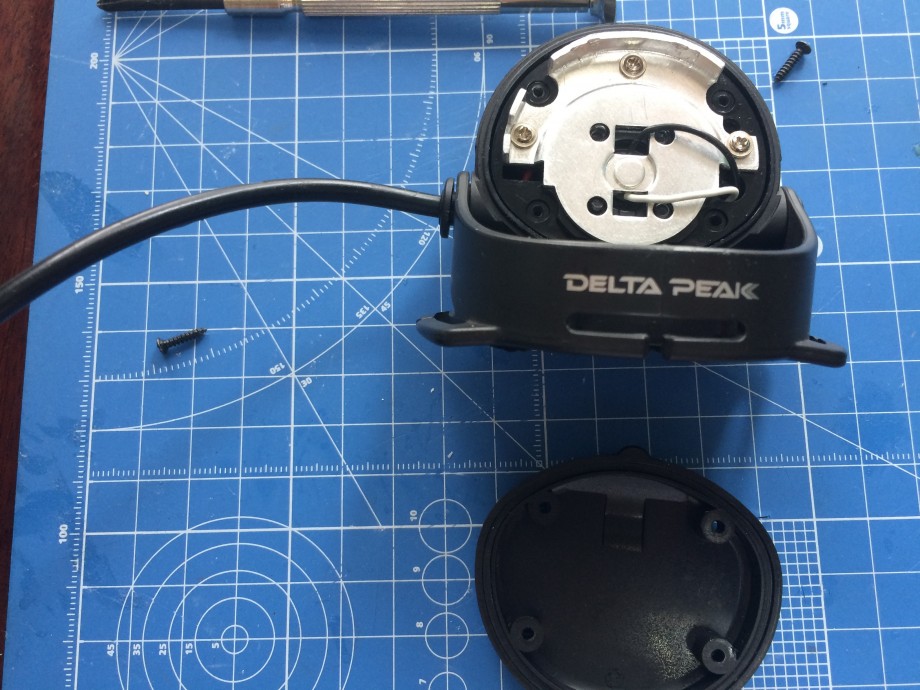

蓋を開けるとこんな感じ

シルバーはLEDランプが
着いているアルミの冷却板
と思われる。3個のプラス
ドライバーで固定されている
けど特に外す必要なし。

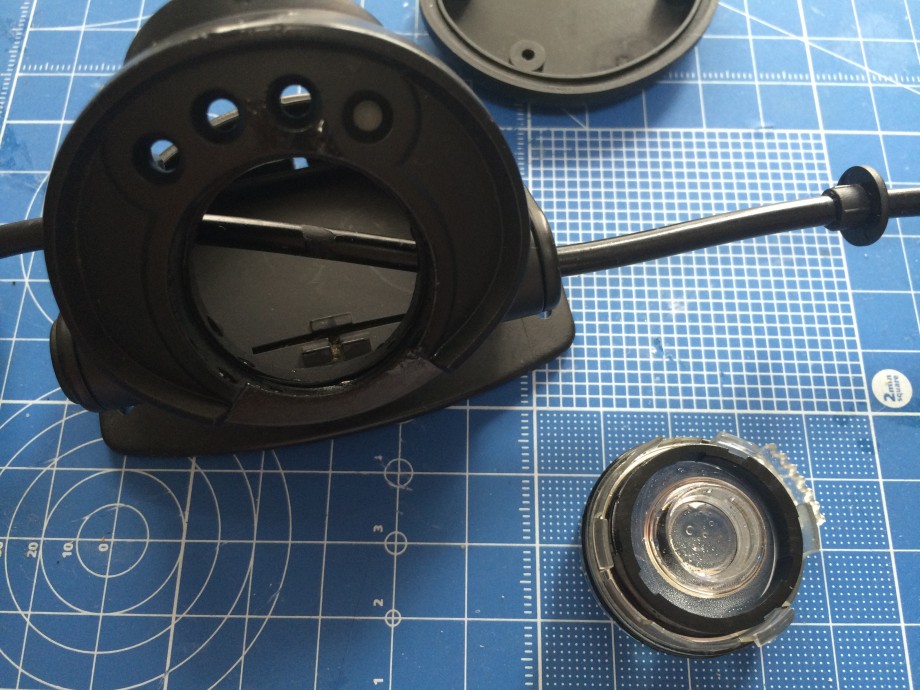

アルミの冷却板が掴み
やすいのでもってそのまま
引き抜く事が可能

※マイナスドライバーとか
使わずに引き抜く事

そうすると・・・・
・・・・・・・・・・・・・・

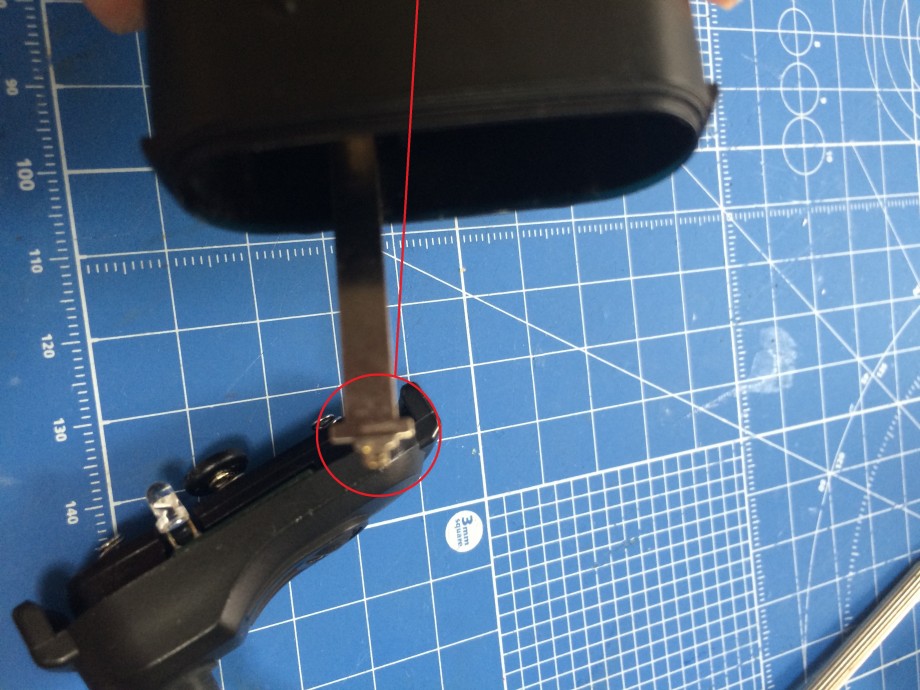

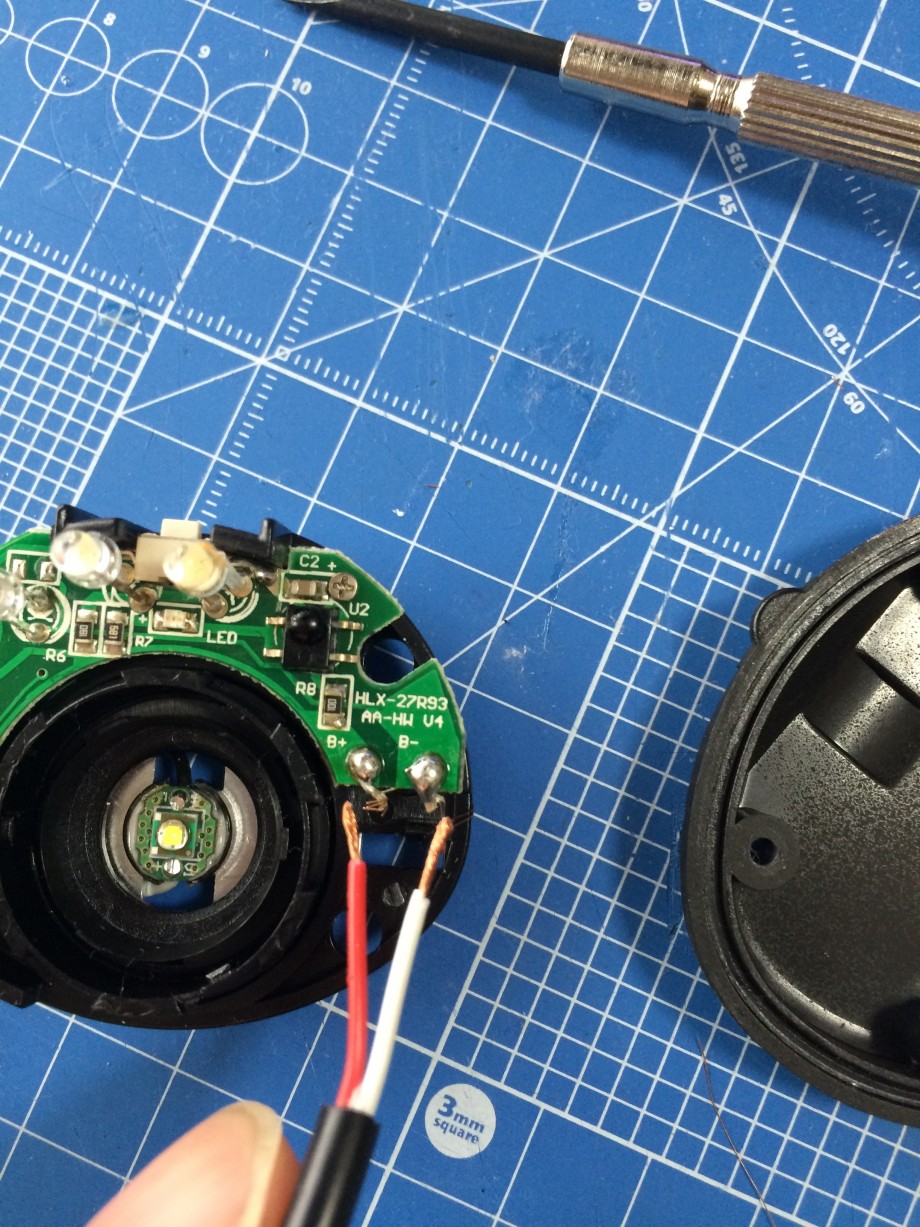

断線してる
ピンぼけすいません。

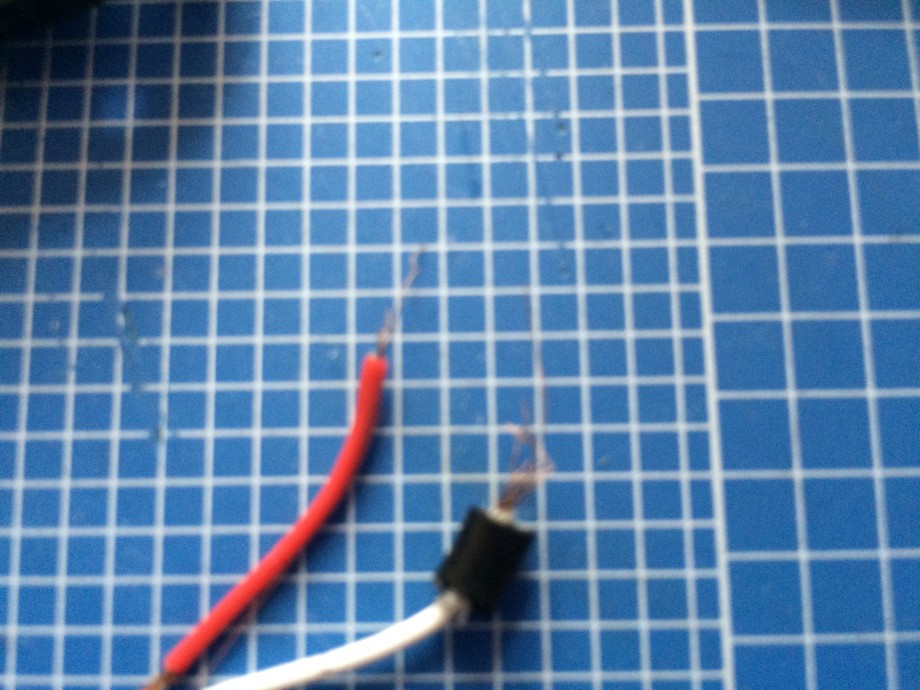

赤丸の所が断線した所
半田から切れた同線が
少しでている( 一一)

新しい電池入れると
少し光るのは銅線の
束のうち１～２本位
切れずに残っていたので
辛うじて通電していたみたい

先ずはコードを改めて
綺麗に整えて新たな銅線
を出す。因みにコードの
長さは余裕持っているので
切り詰めても全く問題無。

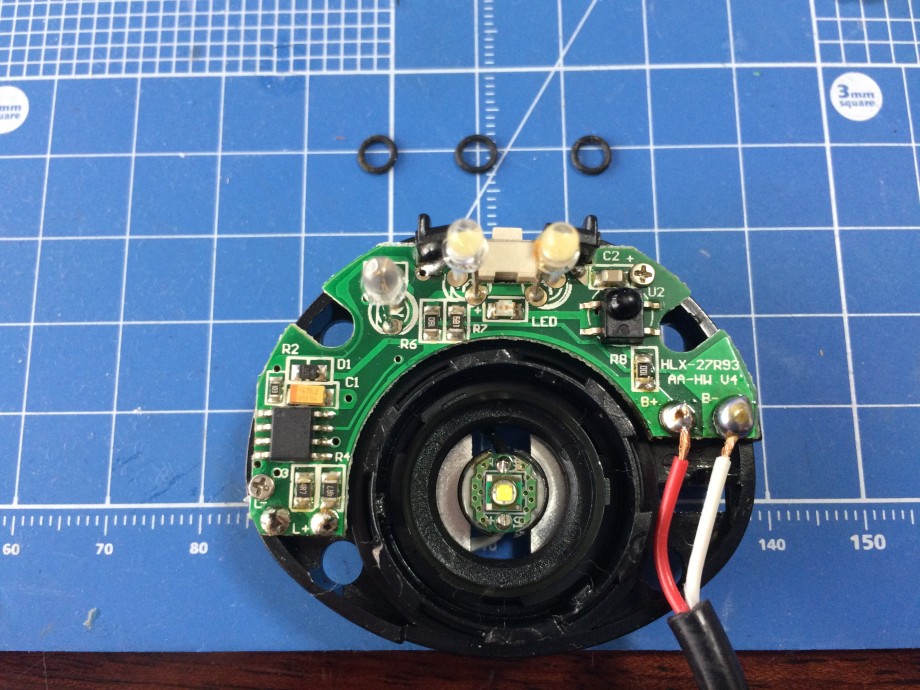

半田付して完了('◇')ゞ
因みに写真の上に有る
丸い黒いのはOリング。
三つ有るサブLEDライト
と本体の接続部分を
シーリングするもの。
※小さいので無くさない様にね

【重要】
写真では赤白の線を長く
出してるけど実際にはもっと
黒いコードから出る長さを短く
しないと駄目、それと銅線の
出す長さも極力短くするのが
ポイント(>_<)

この時当たり前だけど
本体にコード通してから
内部の基盤と半田付しないと
通りません・・あたり前ですが。

因みに私は一度通さず
半田付しました・・・・勿論
やり直しでございます。

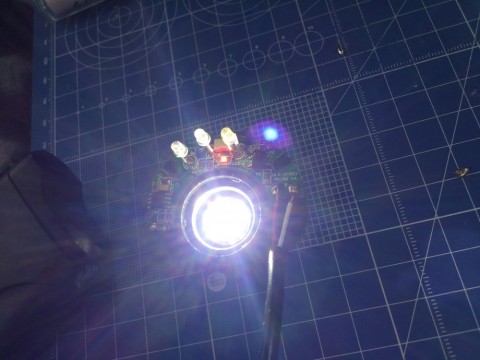

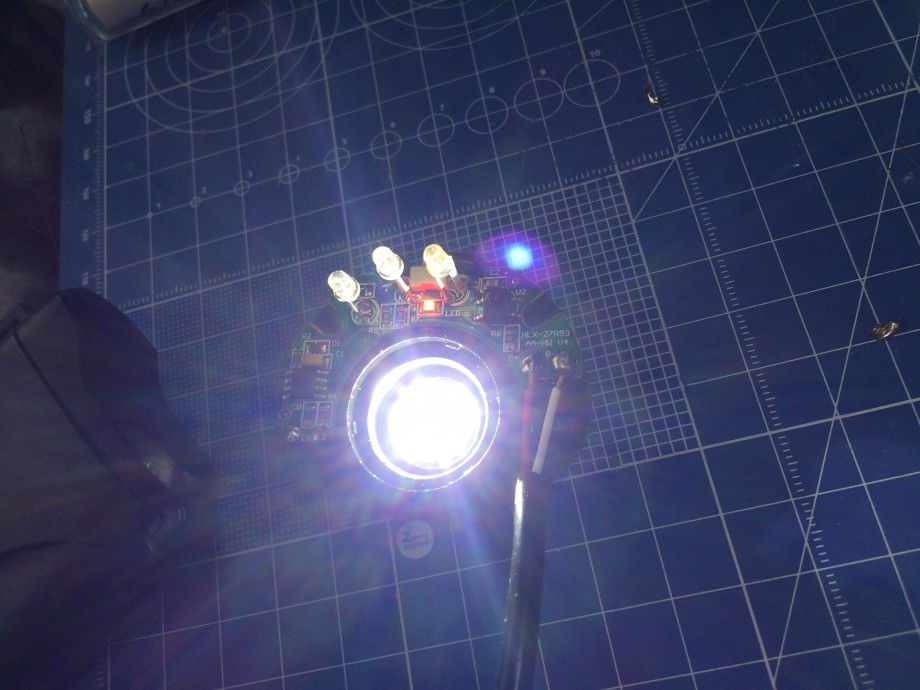

さあっ～
緊張のライトオンです

ON～( ﾟДﾟ)

くう～　
眩しい(*´▽｀*)

数々の釣行とランディング
を支えてくれたこのライトと
お別れせずに済みそうです。

【今回の原因】
基盤に繋がっているコード
が本体と繋がっている構造
では無いのが原因( 一一)　
ヘッド本体とコードを固定する
構造にすれば問題解決するけど
コードを強く引っ張ると基盤と線
の部分に直接強い力か掛かって
長い時間かけて段々断線していく

LEDライトの寿命が速いか
断線するのが速いか
って言うと多分断線が速い！

何時か断線する時が来ると
思うので皆さん少しでも参考
に成ればうれしい。

そして永く付き合って
欲しい(#^.^#)

因みに修理した
次の日に・・・・

海に水没・・・・
何とか水の底から救出！

落ちた衝撃で電池蓋
の爪が折れて電池BOXに
浸水。勿論ヘッド部分も浸水
※ヘッド部分もシーリング
はしてあるけど完全防水
ではないので駄目だった。

ただ電池BOXの蓋が
外れたの幸いしたのか
通電せずに済んだ。

家に帰って基盤も含め
真水で流して、その後
エアーで水を飛ばして
ドライヤーで乾かしたら
普通に付いた(#^.^#)

海に落ちても諦めずに
真水で流してから、水を
飛ばせば助かる事も有る。
※絶対濡れた状態で通電は駄目
二度と帰ってこなくなちゃう・・・

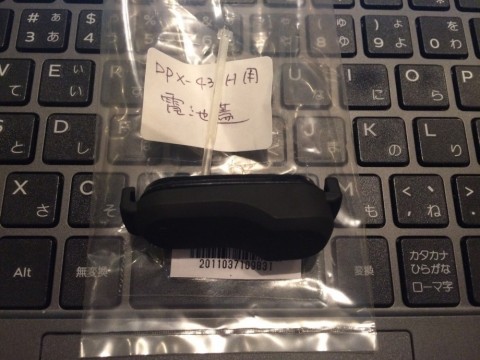

壊れた電池蓋は
電化製品屋で部品取り寄せ
出来るとの事。
※750円くらい、今回はヨドバシに依頼
