▼ ドキドキなマグシールドチャレンジ(^_^)ゞ
- ジャンル:日記/一般
- (リールメンテナンス)
とーさくさんのメンテナンス修業
今回はメグさんからのご依頼です(^_^)ﾉ
遂に！ついに〜来ました。
マグシールド〜
ダイワ 14XFIRE 2510R-PE
エクスファイア？？
14カルディアをシーバス用に特化してるんだそうな(^_^;)
シマノで言うとストラディッククラスかな？
ボディーはザイオン。軽量ローターにUTDドラグ。そしてマグシールドですか〜
実は、、、
今までメンテナンスした事の有るダイワさんのリールは古い物ばかりでして、、、
最近のマグシールドのリールをメンテするのは初めてなんでありますよ、、、
厳密には２台目なんだけど前回は修理不能でメーカー送りとなりましたので(^_^;)
いや〜ドキドキしますな〜(^_^;)
代用マグオイルも仕入れましたよ。
上手く出来るだろうか？( -_-)

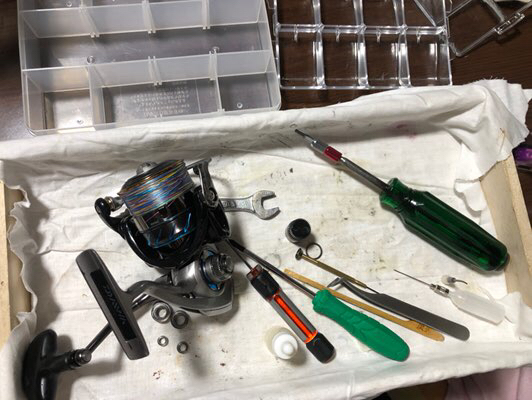

さてさて、兎に角バラしてみましょうかね。
う〜ん、、、微妙に下がってるな。
後でちょっといじってやろう。

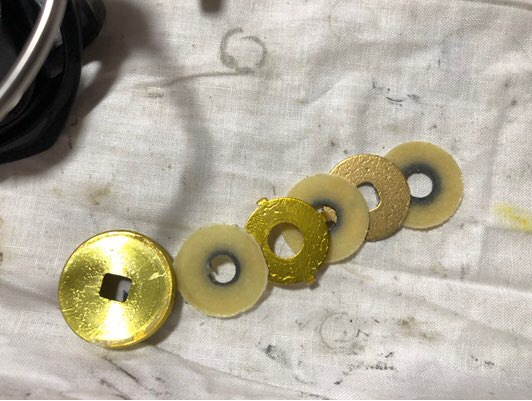

アルティメットトーナメントドラッグね〜？
今までのとどう違うんだ？
な〜んの変哲も無い普通じゃん？
で、うかつに洗うとこだった！
どうやら塗ってあるグリスがミソなんだそうな。
調べたら此のグリス売って無いのね、、、
、、、、、、、、、( -_-)
メンテナンスは基本的に専用ドラグワッシャーを丸ごと交換なんだって〜
ふざけるなよ(-_-#) ﾋﾟｸｯ
ダイワさんのこう言う商売の仕方が嫌い。
特に問題は無さそうなので元に戻しますけど、なんとも釈然としないな〜
最新のATDドラグってのもワッシャーをフル交換なんだそうでしてメンテするのに結構なお値段が掛かると。
洗ってグリス塗るだけの事なのにね〜なんでグリス出さないんだろう？
マグシールドのオイルやギヤ類の単体販売しない件もそうだけどダイワさんて自分でメンテナンス出来ないようにサービス提供を意図的に操作してますよね、、、
ま、愚痴っても無い物は無いので仕方がありません。続けましょう。

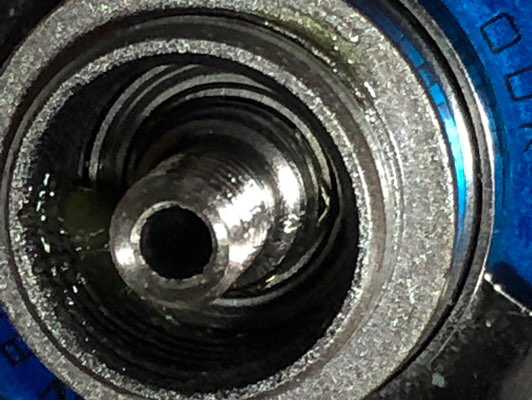

あらま、、、既に枯れてます( -_-)
オイルの幕はすっかり無くなってましたわ。
でもね、此所をシールドしても〜
こっちはスッポンポンよ？
磁性流体なる物を大仰に宣伝してますけどそれなら此処にゴムリングのひとつも入れたら如何なの？
先へ進みましょ、、、
面白いですな〜
ヘ〜今のはこう成ってるんだ〜
ゴムのローラーが飛び出す構造です。だからフリクションリングが要らなくなったんですね。
ラインローラーは拍手物です(^_^)ﾉ
ツーベアリングで両側にゴムのシールでフルカバー。水の侵入は皆無でとても状態が良い。
うん！之は凄く良い。
此処にもマグシールド使ってる機種が有るそうですけどこれで充分じゃないですかね。メンテも楽だし、、、
このまま元に戻しましょう。
いよいよ、本体をバラしてみましょうか
ザイオンボディーは恐いんですよ〜
前に失敗した事がありましてね、、、
硬いんだけどもろい。無理するとポキッと( -_-)
右側のベアリングはケース内でフリーです。位置決めにギヤのシャフトに止めのクリップがこそ〜っと入ってるのね(^_^;)
これ知らないとギヤ出ません。無理すると壊れます。
邪魔なスプールシャフト類は先に抜いちゃった方が安心です。ベアリングが硬くて抜け難い時は特に気を使いますよ、、、
中身はごくごく普通のカムギヤ式リール。
ギヤ類も普通にダイワさん(^_^;)
バラしてみれはなんて事は無い普通のリールじゃないですか。
そりゃそうだ、、、

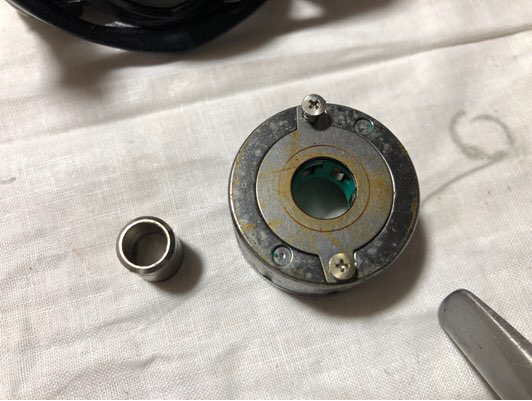

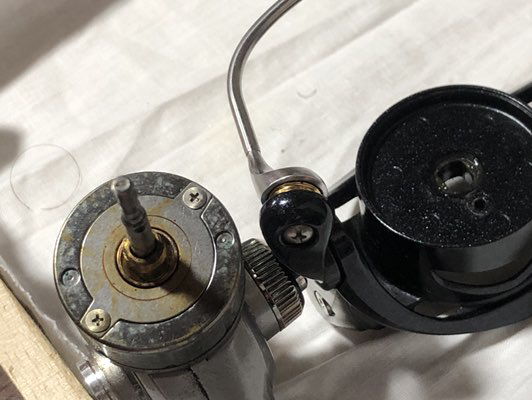

新しいと言えるのは此処だけね
黒いのが磁石ですね。単に挟んでるだけか、、、

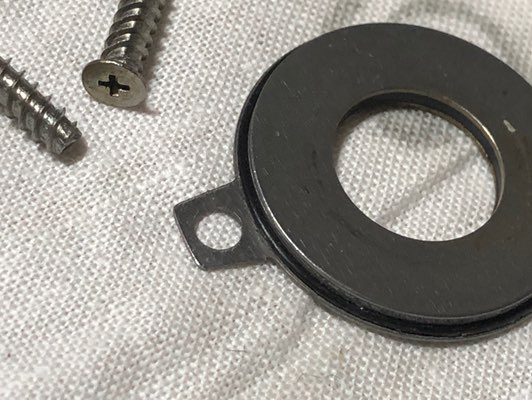

なぜか此処にはゴムのOリングが付いてますやん。じゃ〜下も何かすりゃいいのにね〜(^_^;)
メグさん、、、メンテするのが少し遅すぎましたわ。ギヤはまいってます(T^T)
変えたくても部品取り寄せ出来ないからこのまま行くしかないんだけど。

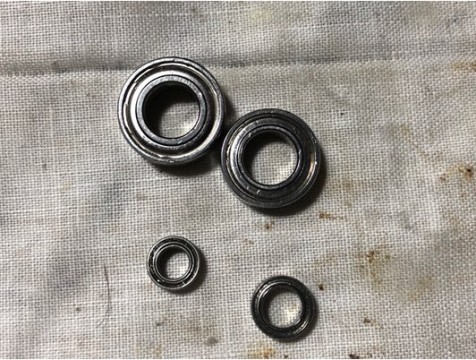

せめてベアリングだけでも変えときましょうか。
ストックの有るサイズ４つだけでも変えとこう。
ギヤにシムを入れてクリアランスを詰めるとノイズが酷くなるんですよ、、、
此処もこのまま行くしかないか〜
ギヤを変えれない以上このゴロゴロ感は消しようが無い。とーさくさんにはこれが精一杯です。
ご免なさいm(_ _)m
もう一度バラして
グリス塗って本組みして、、、
さ〜
今回のメインイベント〜！！
マグオイルの注入〜(^_^)ﾉ
どの位指せば良いのか解らなくて２回ほど失敗したのは内緒で、、、
なんとなく出来ました(^_^;)
ふ〜〜〜〜
マグシールドリール組み立て完了。
終わってみればな〜んて事も無い、普通にダイワさんのリールでしたね(^_^;)
今までのイメージではなかなか手の出し難いって感じの苦手意識があったんだけど〜
要領が解っちゃえばオイルの注入もなんちゃないし、、、
おっと〜忘れてました！

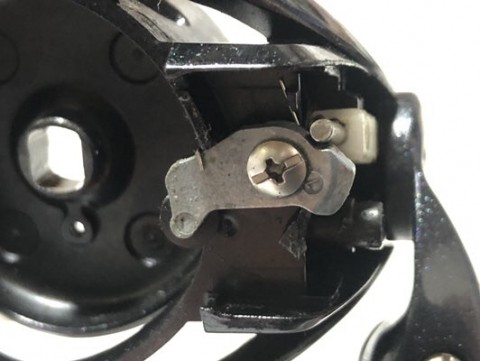

ベール下がり観ときましょう。
へ〜此所にカラーが入りましたか〜
カラーって言うよりブッシュですね。減ったらこれだけ交換出来るんだ。
でもまだ変えるほどの摩耗は無いと、、、
ならば〜
何時ものストロー作戦です(^_^)ﾉ
切って噛ませてほんのちょっとだけかさ上げ。
摩耗が進めば次はブッシュの交換ですな。
はい！
今度こそ終了〜
次はマグシールドベアリングに挑戦してみたいですな。
誰か実験台に成ってくれないかな〜(^_^;)
