▼ ビックシャローミノーを作る【第二弾】

ビックシャロ―ミノーを作る
第二弾(#^.^#)

前回はデザインと内部の重心移動
を決めたので今回は実際に木材から
切り出して内部の加工を行っていく！

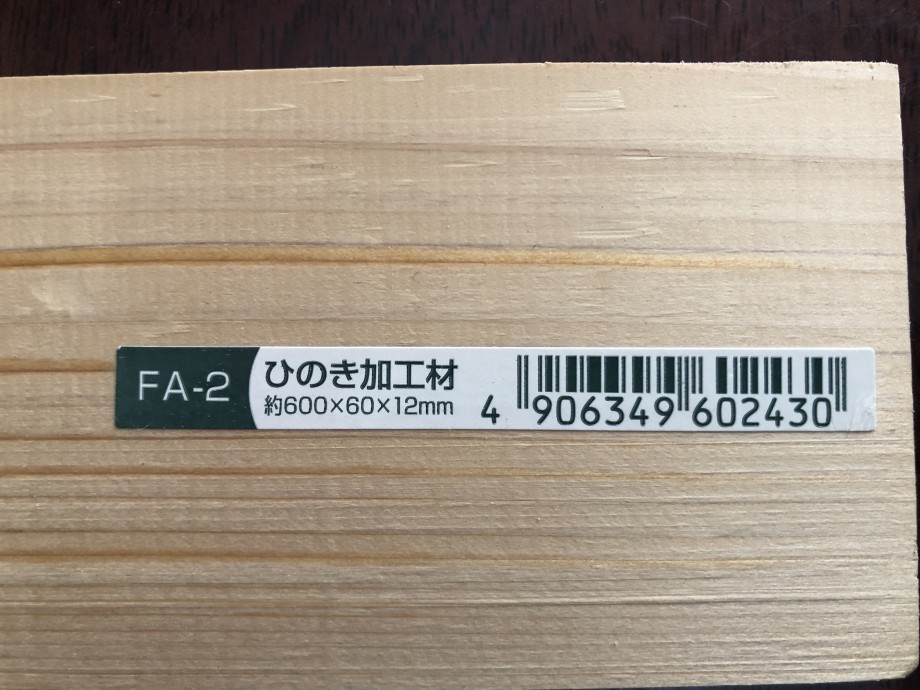

木材はヒノキ（厚さ12㎜）
ヒノキを選ぶ理由は
・加工が簡単な事
・強度が高い事
・浮力が丁度良い事

特に加工に関しては彫刻刀
とルーター、ヤスリを使用して
削って行くので非常に重要な要素
ヒノキはとにかく素直！削りたい
所のみ削り他部分に亀裂が走ったり
割れたりしないので非常にお勧め

又、浮力もバルサ程高くないので
小さいリップで水に馴染むのでGood！！

あと強度もヒノキは抜群
重心移動を搭載しても破壊される
可能性が低い。実施に1年程使用して
いるが未だ亀裂や浸水は無し。

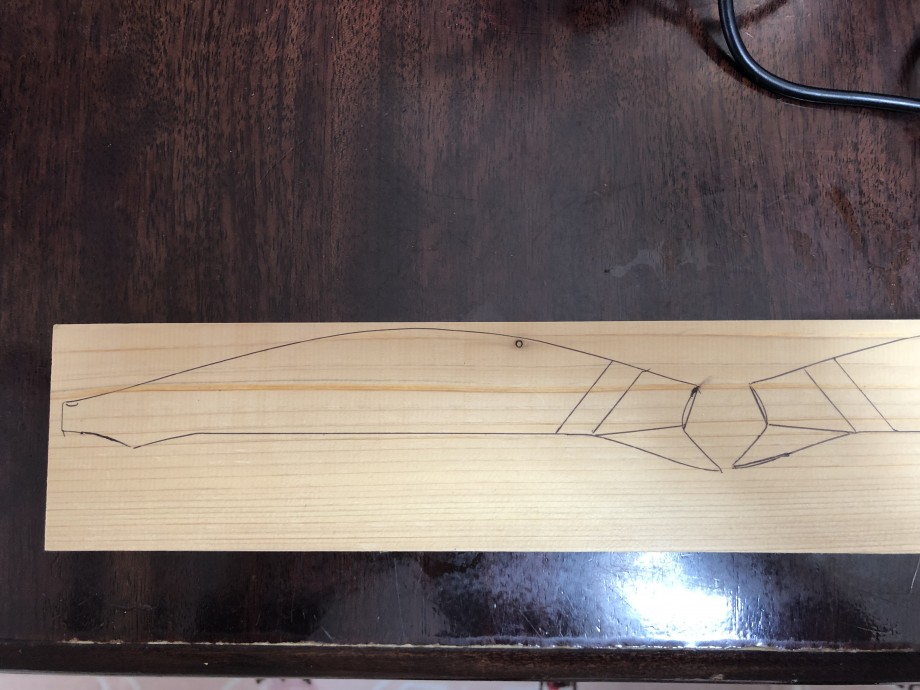

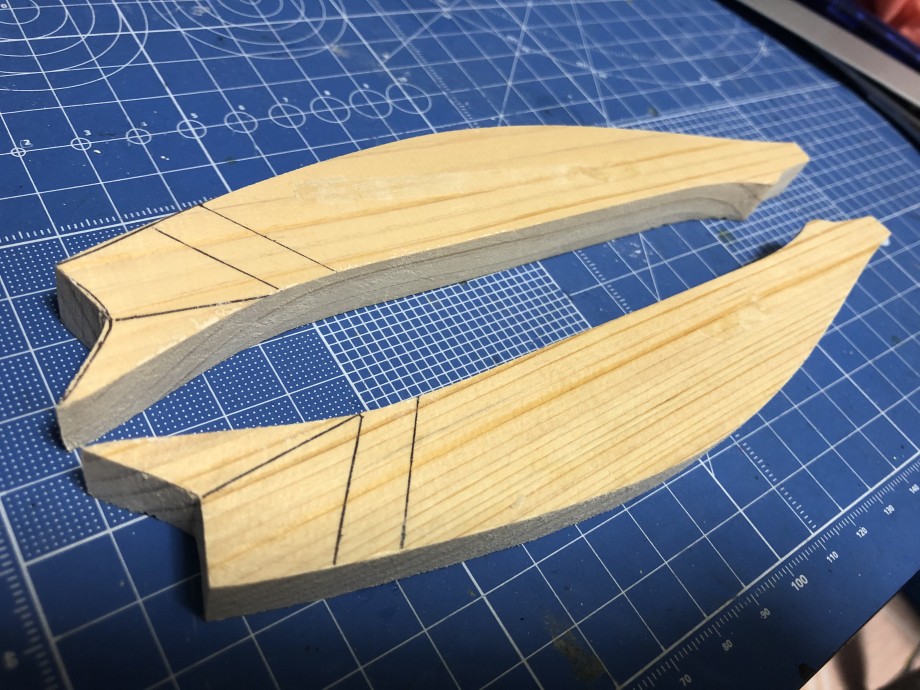

ヒノキ材に下書きして糸鋸でカット
※因みに一組（2枚）は同じ板から取るのが
　お勧め、同じヒノキ材でも硬さなどが板に
　よってだいぶ違う。

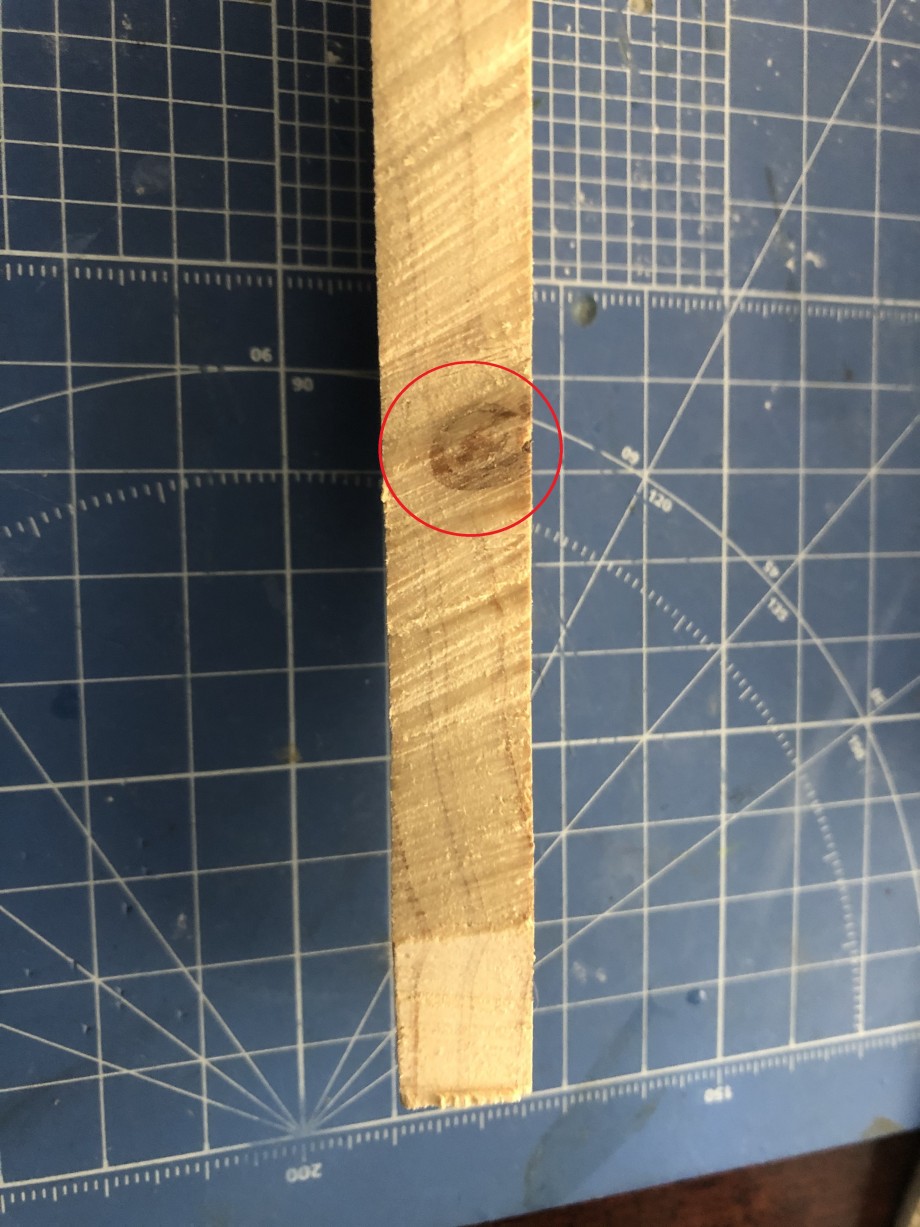

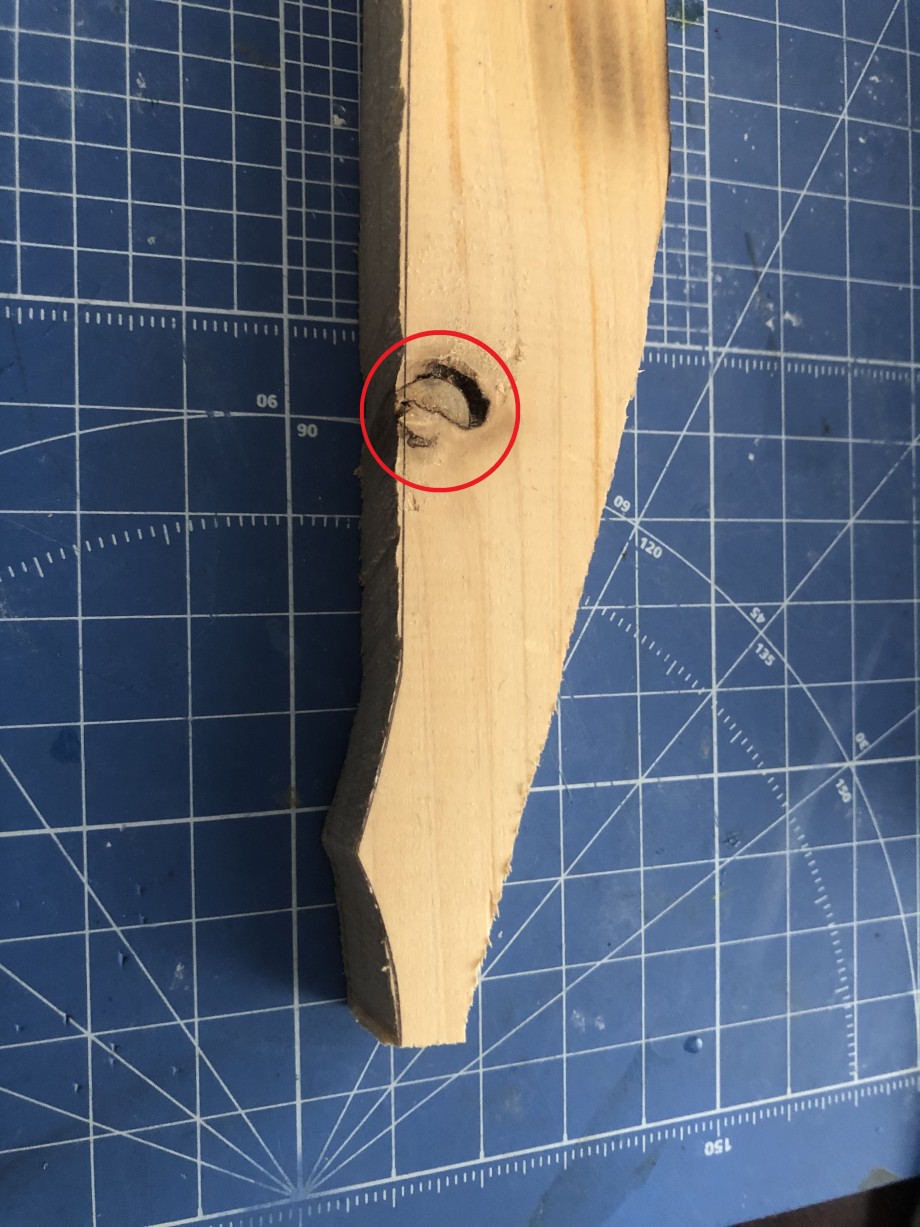

あと、木材を選ぶ時の注意点で
上の写真の様に木の節が入って
いる木材は避ける！！
加工が難しいのと見た目が良くない
のでＮＧ(>_<)

この後、切り出した2枚を合わせて
ヤスリ掛けを行う・・これが大事な作業
2枚を同じ形にする、そうしないと内部加工
した際にずれてしまう・・・これが難儀(>_<)

一組のボディをヤスリ掛けするのに
手作業だと1時間位掛かる・・・

こんな事やってられません(>_<)

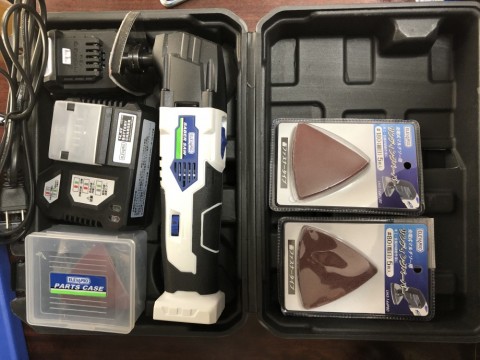

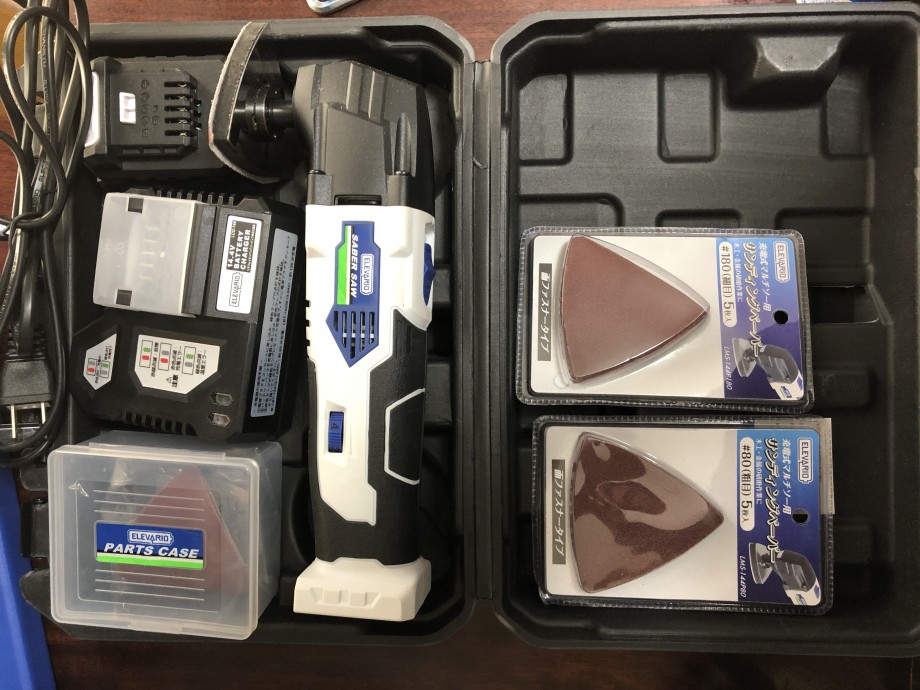

て事で今回買ってしまいました
確か¥7000位、これはビバホーム
のプライベートブランド「エレバリオ」

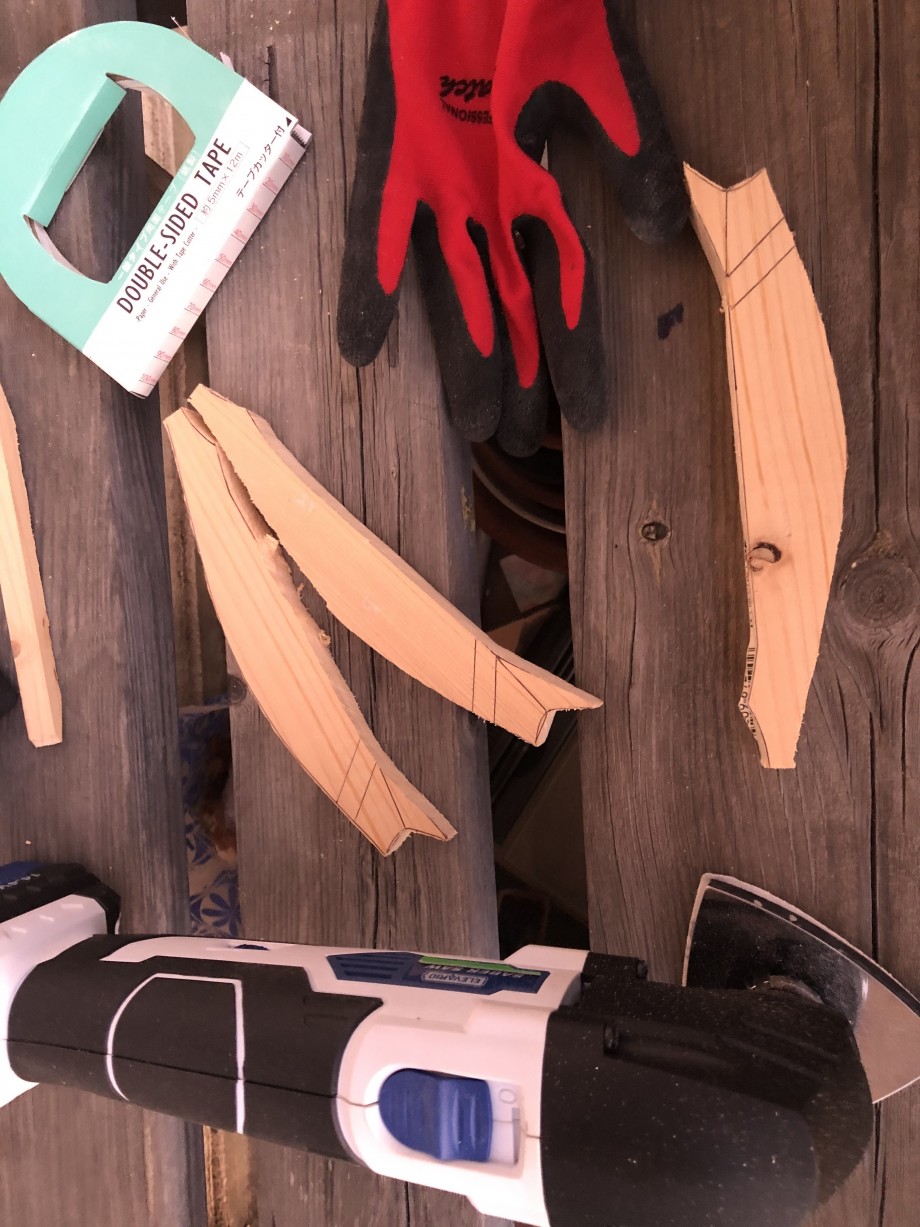

早速電動のお力を借りて
強力に削ってまいります。
流石電動!(^^)!
手作業の半分以下で作業完了しますが
その分、、、音も強力～

とてもじゃないが集合住宅の
ベランダでは使用できません・・・
結果・・お風呂で削りました。

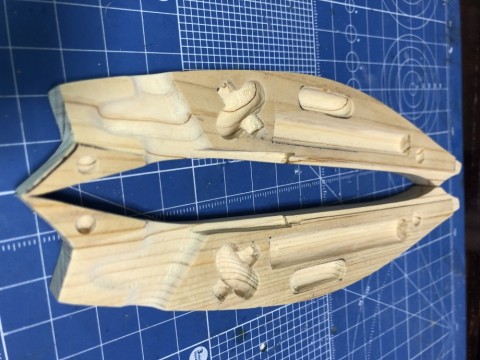

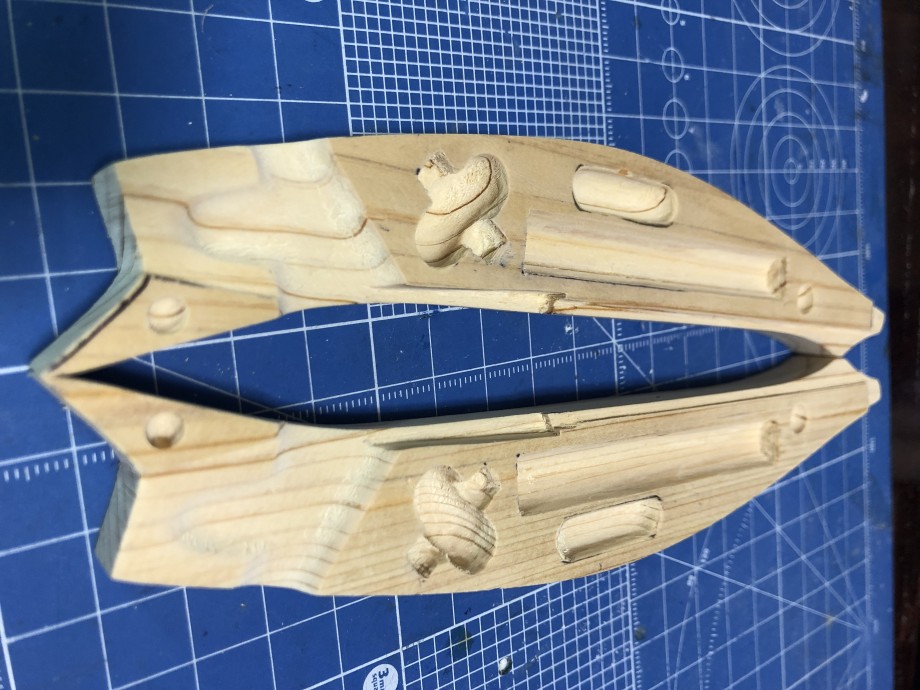

ここまで来たら
これからは楽しい時間
一気に内部構造を削って行きます。
貼り合わせた時にほとんど
誤差がない位に削って行きます。

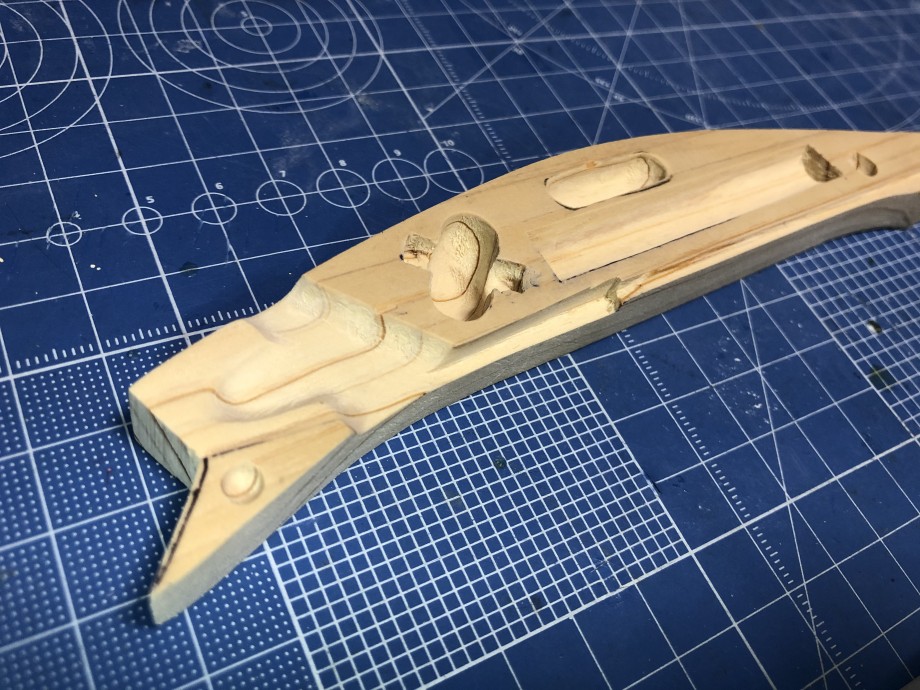

その後、重心移動のスチール球が
スムーズに移動する様にヤスリ掛け

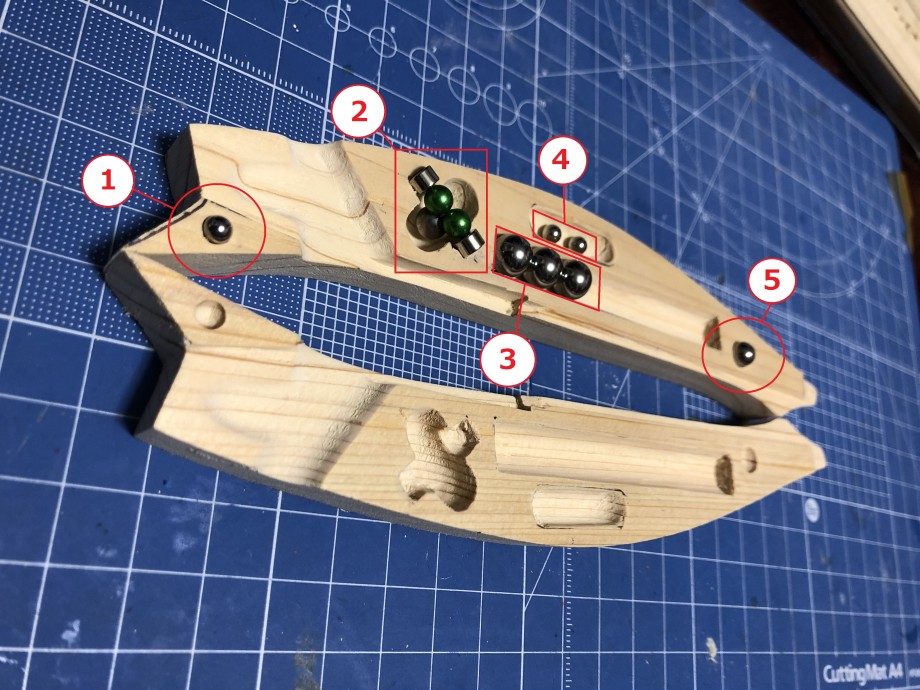

ここにスチール球を置いていきます。
【搭載ウエイト一覧】
①　4㎜スチール球×1個　　0.23グラム　
②　5㎜マグネット球×2個　1.3グラム　
　　6㎜タングステン球　　1.9グラム
　　ネオジウム磁石×2個　  0.8グラム
③　8㎜スチール球×3個　    6.3グラム
④　4㎜スチール球×2個　    0.46グラム
⑤　6㎜スチール球×1個　    0.9グラム
                                      合計11.89グラム

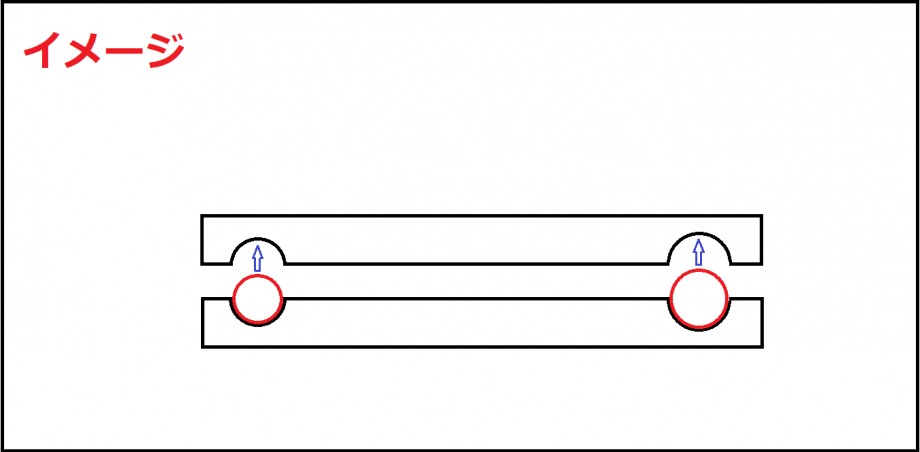

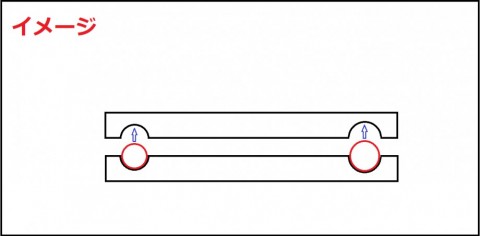

①と⑤はウエイトの役割兼
2枚を張り合わせた時にズレない様
に貼り合わせる為の突起物の役割もあり
瞬間接着剤で張り合わるので
一発勝負！！ズレたまま張り合わせると
修正が効かないので事前にウエイトの
出っ張りがボディとピッタリ合う様に
加工を施す。

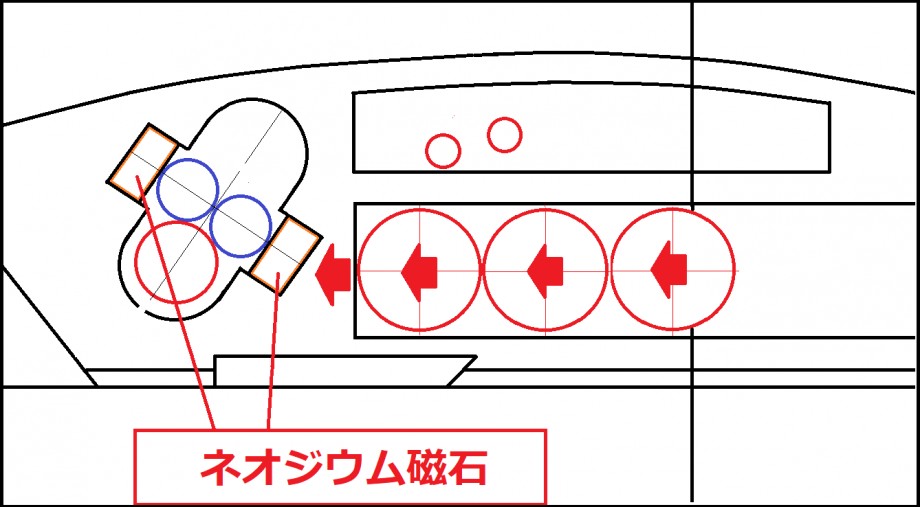

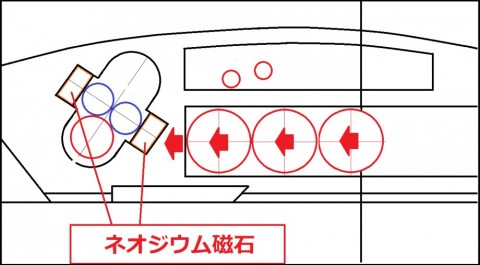

②のユニットはこんな感じで動きます

ユニットで使用している
ネオジウム磁石はメインウエイト
8㎜スチール球を固定する磁石の役割
も果たしている
この磁石の御陰で着水後直ぐに
三連スチール球が固定されて早い
立ち上がりが可能

➃に関しては音出し目的で
スチール球2個入れてカチカチ音
で強烈にアピール

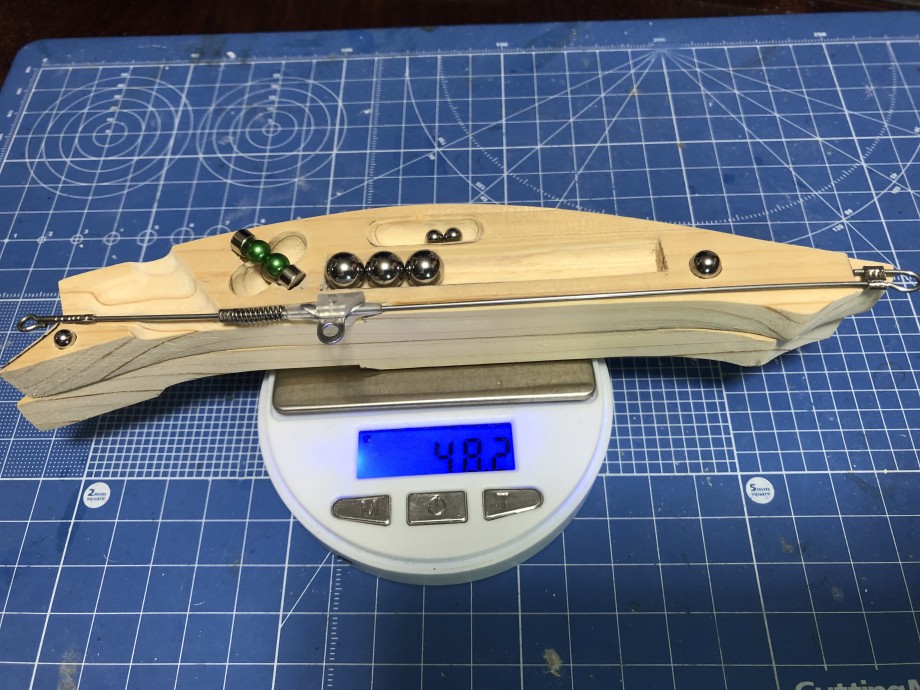

フックユニットも含めると48.2グラム
ここから、瞬間接着剤（ゼリータイプ）
で2枚のボディを貼り合わせていきます。

ゼリータイプを使う理由は
大きなボディに接着剤を塗っていく
過程で塗ったしりから染込んで
行くのを防ぐ為。
ここから、カッターナイフを使用して
ボディーを整形していきます。

ボディの整形過程は次回のログで上げていきます。
