▼ 禁断のネジを外します、、、(･_･;)
- ジャンル:日記/一般
- (リールメンテナンス)
さてさて(^_^)ゞ
前回の続き
バッチブラウン
70年も前のリールをバラします(^_^;)

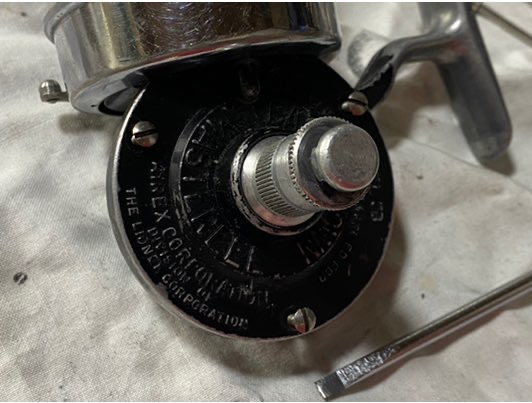

と言っても目に付くビスは3つしかないの、、、

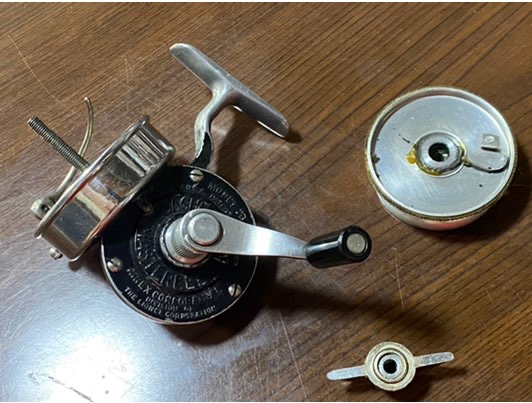

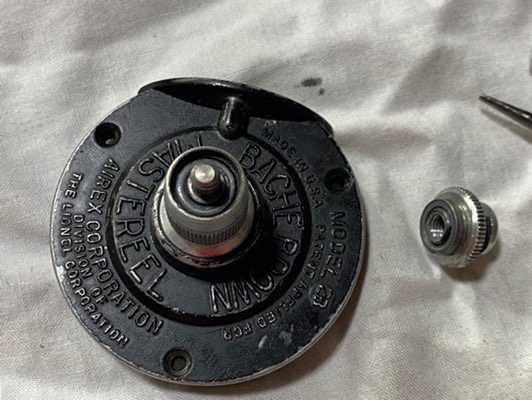

先ずはハンドルを取ってと、、、
ケースのビスは外した痕跡が有りますからすんなりと緩みそうですな。
怖え〜(^_^;)
パカッとやったらビョ〜んなんて飛んでかないでしょうね？
恐る恐る、、、

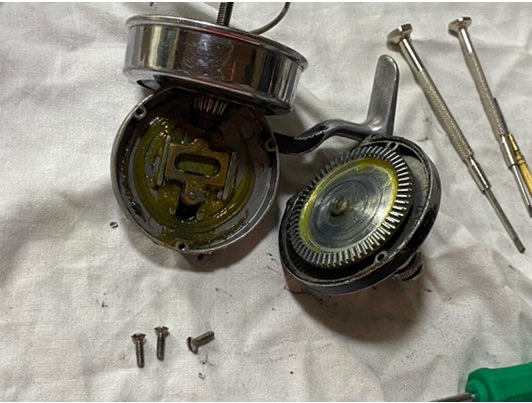

あっさり、、、(･_･;)

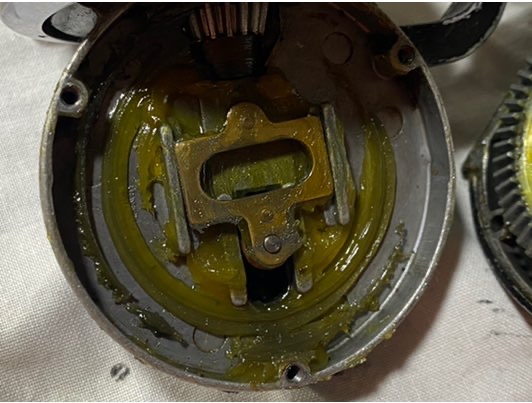

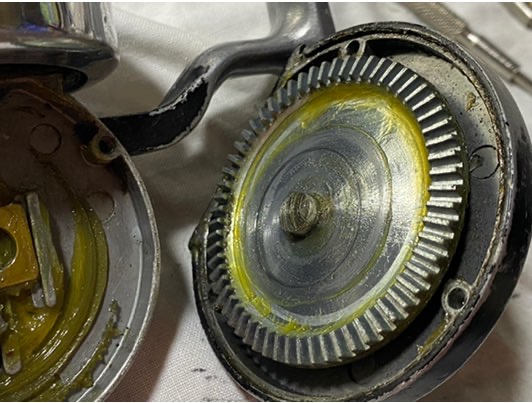

デッカイギヤだな〜

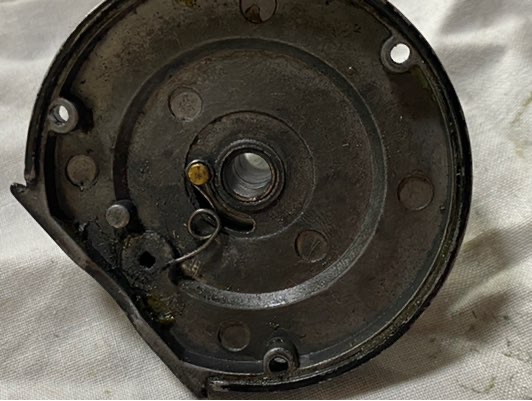

ギヤの中のポッチはオシュレートのスライダーに咬んで、か、、、なる程。
しかしですよ、、、これから如何しろと言うの？
ギヤはカバー側に引っ付いてて離れる雰囲気しないし( -_-)
ま、ボディー側から攻めてみましょうかね。

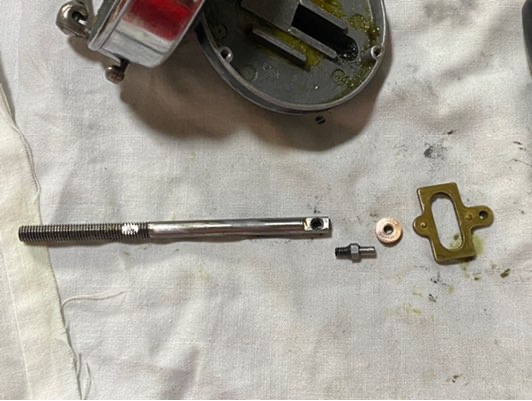

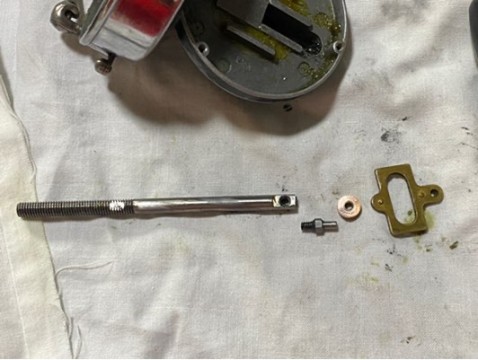

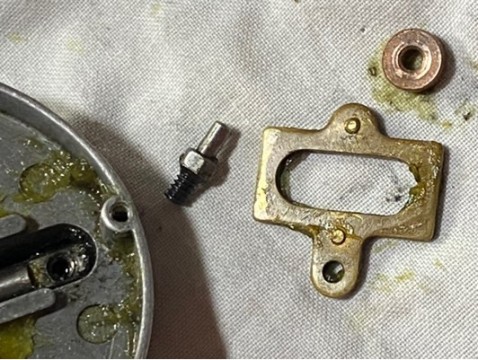

これがスライドカムって事ね。S字じゃないけど。
填まってるだけだから取ってみましょう。

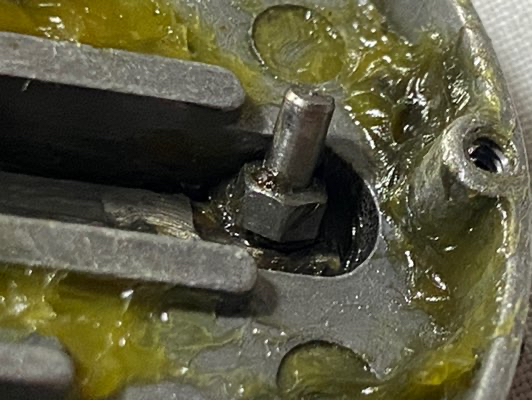

ピンはねじ込み式って事何でしょうな？
スプールの上下幅小さいからこんなもんで良いんだろうな〜
これでスプールシャフトも外れる。
さて、、、

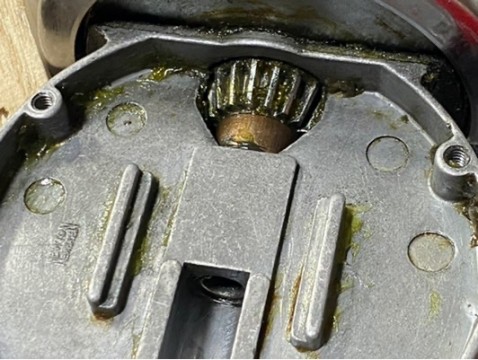

ここからは外すべきネジが見当たらないんですけど？？
ローターは如何外すんだろうか？
雰囲気的には前にオリムピックのリールをバラした時と同じでローターとピニオンギヤが一体に成ってるタイプかなと。でも如何やって支えてるんだ？

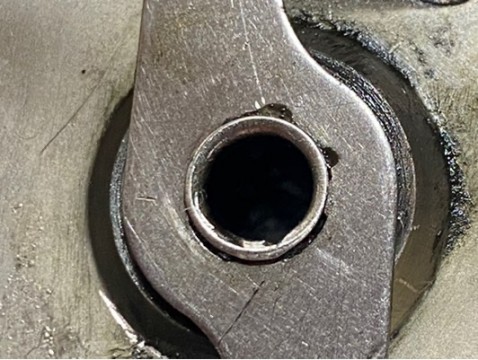

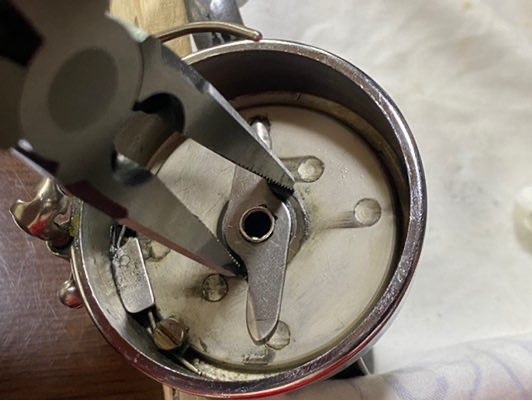

此のプロペラみたいな奴、、、引っ張っても外れない？

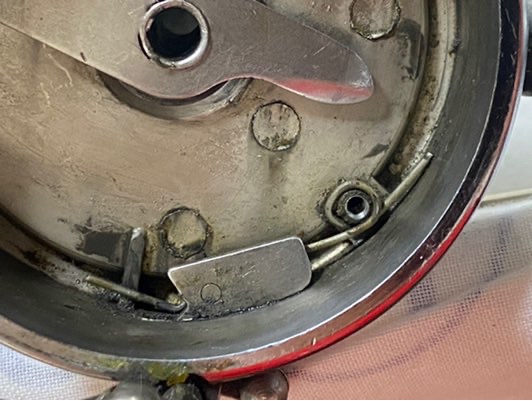

開いたベールを戻すための物なんですけどスプールシャフトが通るパイプに固定されています。
このプロペラにひっかかっかるのでローターは外れない造りに成ってるんですよ〜

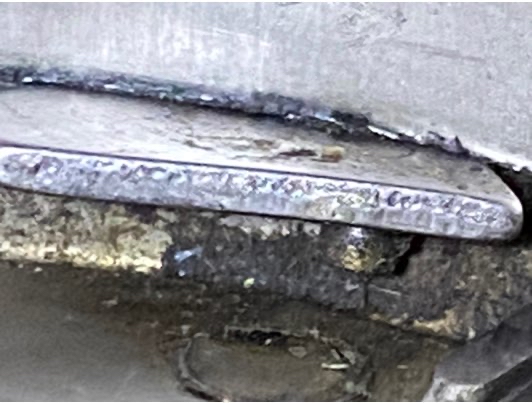

カシメてますので基本分解不可か、、、
でも之が外れないとローターもピニオンギヤも外れないのだけど(･_･;)
て事はこのパイプから外れるのでしょうかね？
いや〜、、、、
ねじ込み式じゃ無いよな〜この感じは
改めてプロペラを挟んでパイプを緩めてみます。
ねじ込みなら多分普通ネジね。何故ならベールに叩かれるのは右廻りだから
、、、、、(-_-#) ﾋﾟｸｯ
駄目、壊れる！

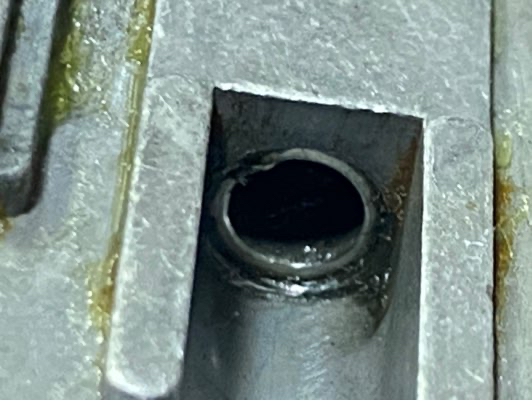

ねじ込み式なら外すための何かが有るはずですよ。何も無いって事はやっぱりパイプはフレームに圧入で上側を締めてるって事はローターは分解出来ないって事でしょう。
勿論このカシメを飛ばせば多分バレますよ(･_･;)
でも其れって、、、分解じゃなくって解体の世界。
ここまでですな(^_^;)
こっちはバラせそうです。

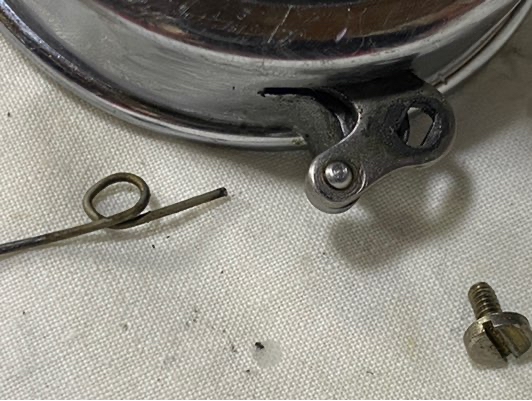

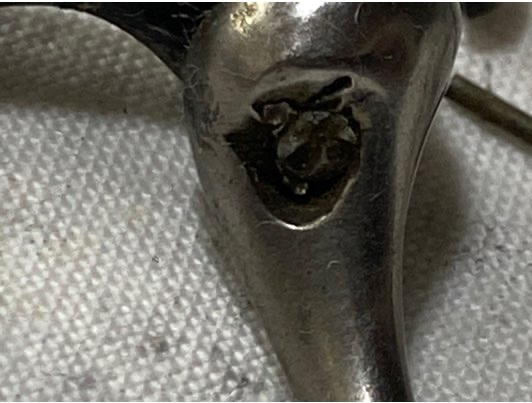

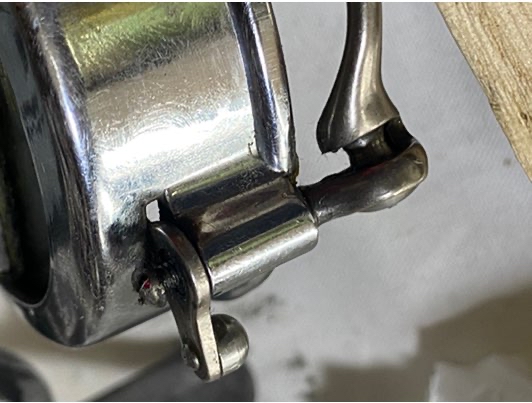

このビスを外せばベールアームは抜けると、、、
こっちもバラして〜
あれ？プレートが抜けない？？
あ〜ポッチが有る( -_-)ｼﾞｯ
内側に抜くんだな、、、でも外側にも有るし〜
此もここまでか。

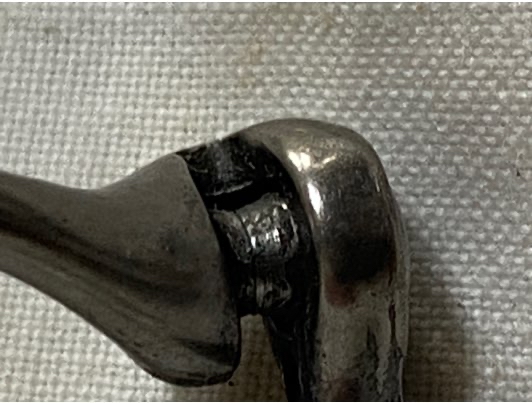

ラインローラーも分解出来ません、、、か。
ボディー側はこれ以上は分解出来ません。
では、、、カバー側に(･_･;)
ネジもナットも、、、ピンも無ければスナップも無しと来たもんだ(^_^;)
如何する？？
此も分解不能なんだろうか〜？
でもこのカバー側にもいろんな部品有りますよ。
フリーとストップの切り替えが組み込まれてる訳だし〜せめてギヤくらいは外れるのじゃないかしらね〜？
う〜ん、、、、

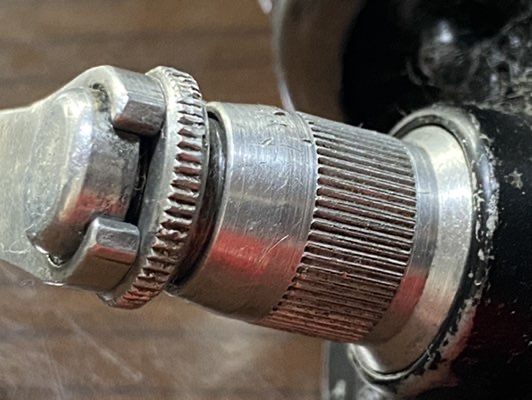

この部分に何か仕掛けが、、、有るのじゃ？
この頭の部分が外れるとか(･_･;)

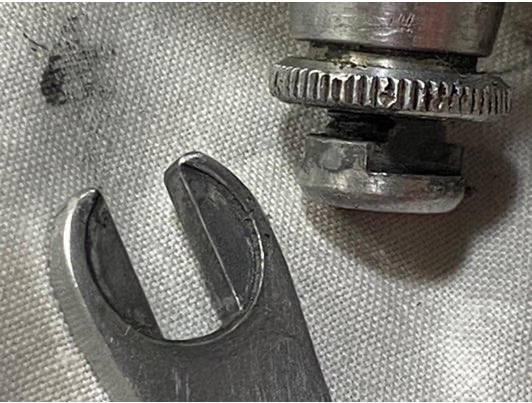

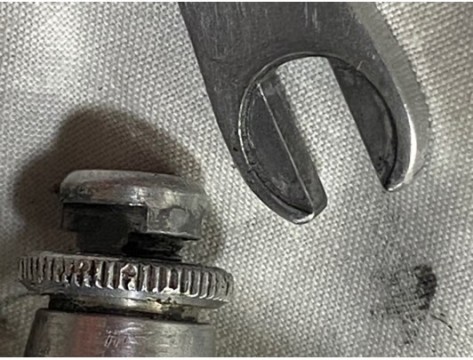

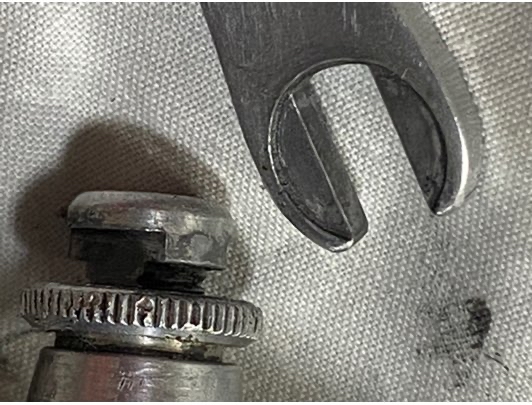

ハンドルが挟まる部分にちょうどレンチを咬ませられるような雰囲気してるしね。この部分がギヤにねじ込まれ、又はギヤがこの部分にねじ込まれているのではないか？
だとするとですよギヤを固定しといて回したら外れるとか、、、と仮定して〜
どっちネジだ？？
今まで右ネジ左ネジ左で随分と痛い目に会って来ましたからな〜よくよく考えないとよ。
( -_-)ｼﾞｯ、、、、、、、、、、
左ハンドルの左回し。だから左回りで緩む事はない、、、か。つまり〜ネジを切っているとすれば左ネジって事であります。
緩めるには右に回す！
ハンドル填めてえい！って回してみたいけどハンドルが壊れたら嫌なので
ペンチで挟んで〜
逆転ロックしたうえにギヤを直接握って〜
南無三(･_･;)
えい！
ばきっ！！(ﾟoﾟ;)
、、、、、、、
凄い音して、
まじで壊したかと思いましたが、、、
緩みました〜
やっぱりネジだった( -_-)

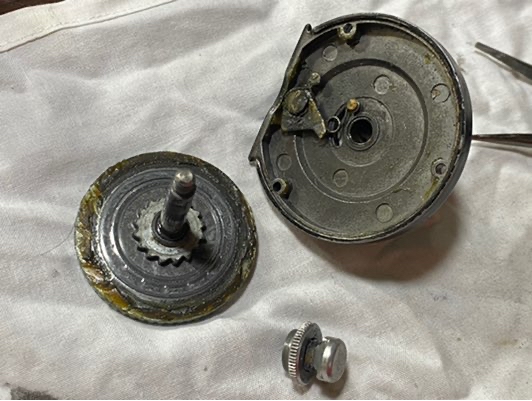

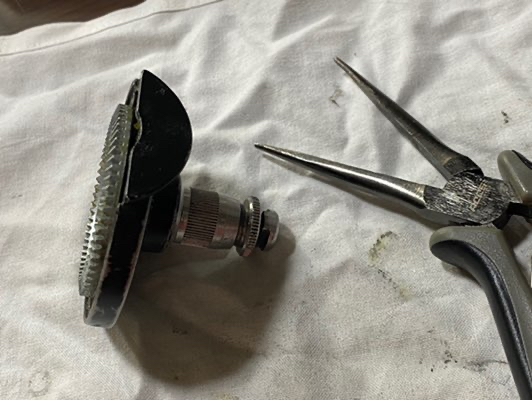

無事外れましたな〜

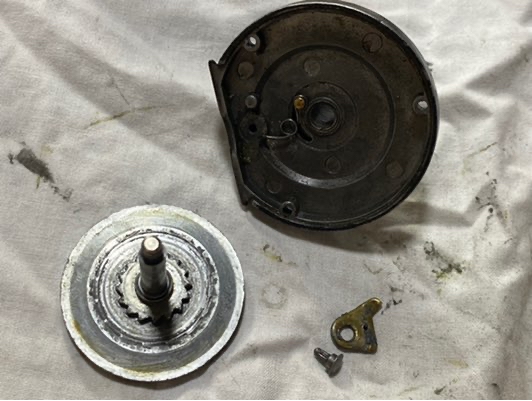

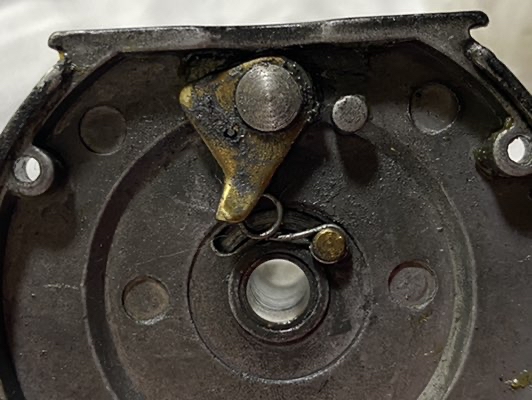

ケースに残ってるのは逆転防止の機構か。
は〜こう成ってんだ〜フムフム(^_^)ﾉ

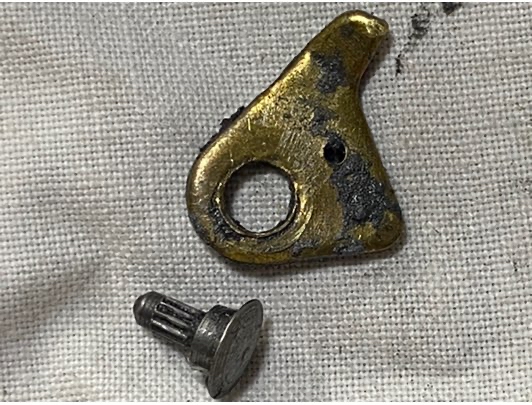

はて？
本当はこの部品外れなかったハズなんじゃないかしら？
ツマミの方は外せませんな、、、

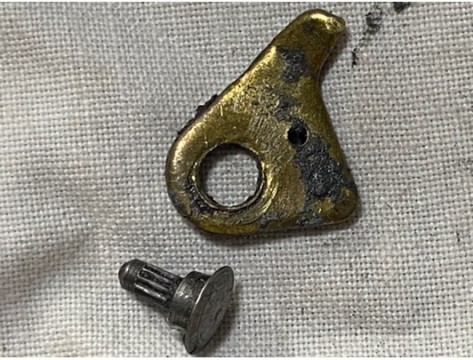

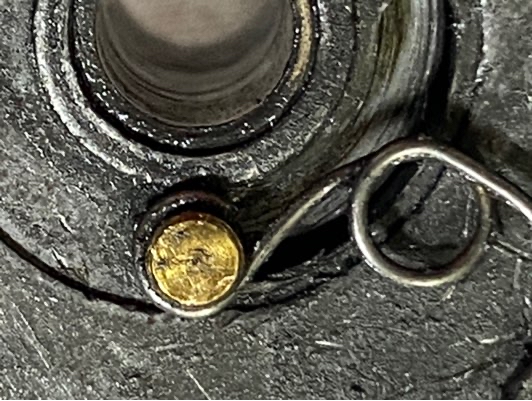

スプリングを留めているのは打ち込みのピン。此は分解不可なのでツマミ部分はこれ以上は無理ですか。
カバー側も此処までですな(^_^;)
分解できる部分は全て分解完了です(^_^)ゞ
ちょっと不完全燃焼な気分でありますけど、、、
奇麗に洗ってから整理して次回各部品を詳しく観ていきますね、、、
