リョーガのブレーキ、果たしてこれで修理に成ったのだろうか?(^_^;)





前回の続き、、、

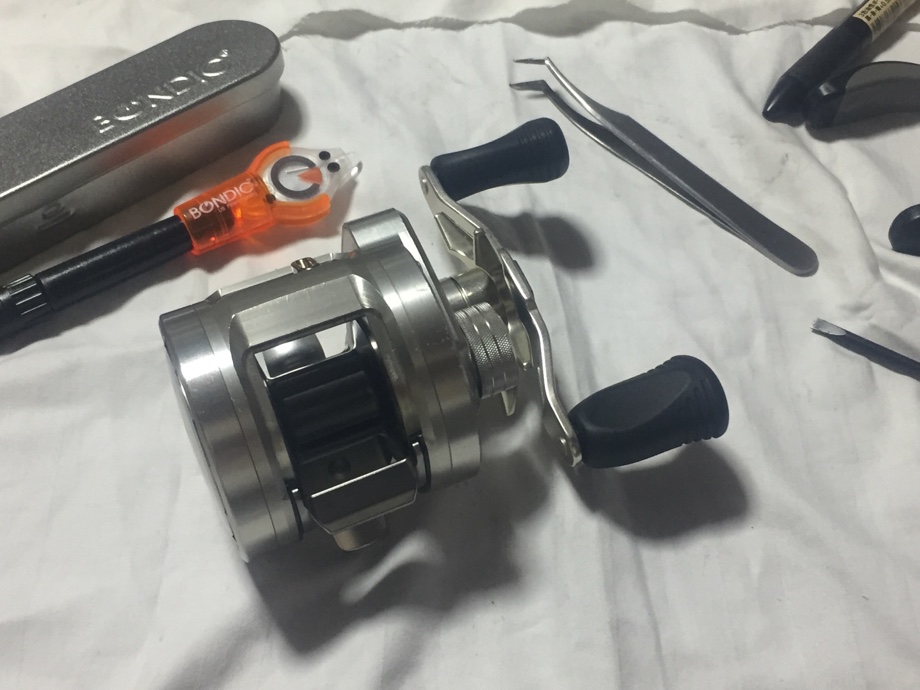

師匠からお預かりしたリョーガでありますが〜
ハンドルが重いも、スプールが重いもどうやら此が原因な様でありますな。

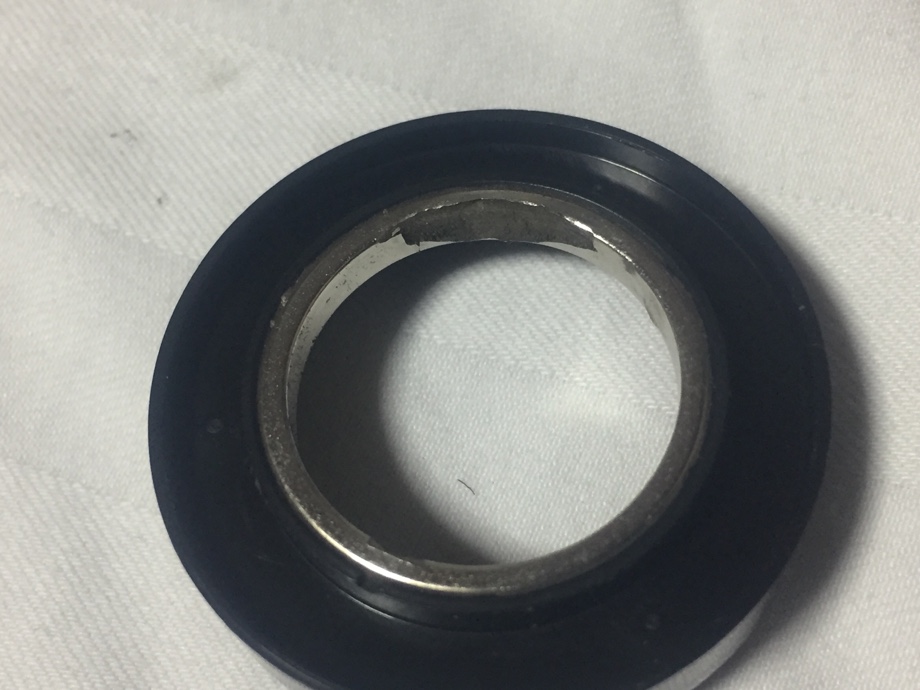

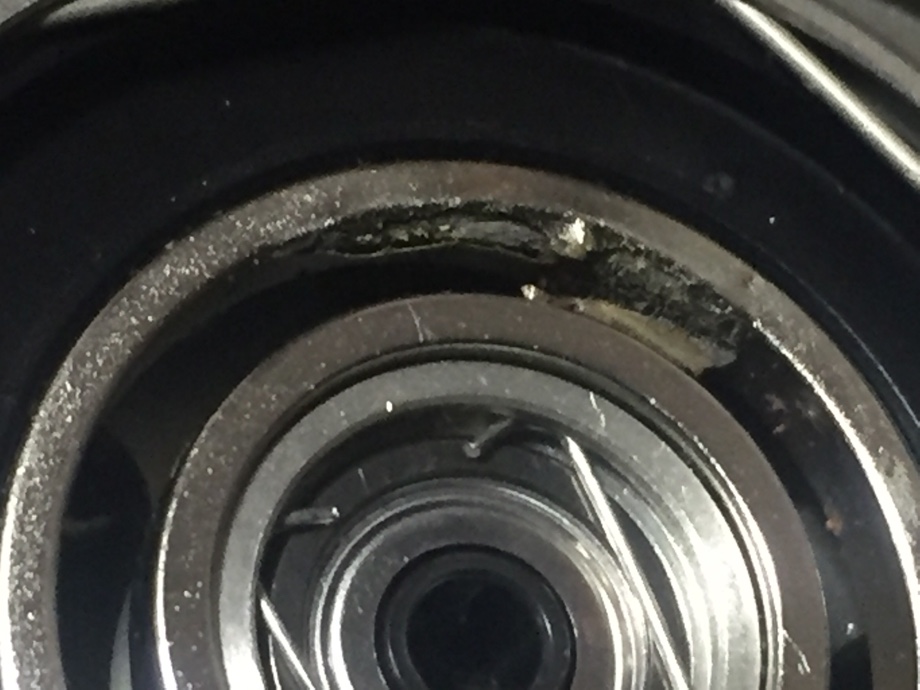

ブレーキのマグネット外側のめくれ。
腐食なんでしょうか?
表面の金属部が禿げてめくれ返っておりましてね、此がスプールに干渉しておったのであります。




バリってる部分を総て掻き落として組み直してみたら〜

見事に治ってしまった、、、(^_^;)
ハンドルはスカスカ、スプールは何時まででも回り続けます。

問題は禿げた部分の磁石がポロポロと崩れ落ちるのを如何する?このままじゃまずいしな?
表面をコーティングしてやろうか??(・_・;)

ん〜〜〜?





此はどうだ?

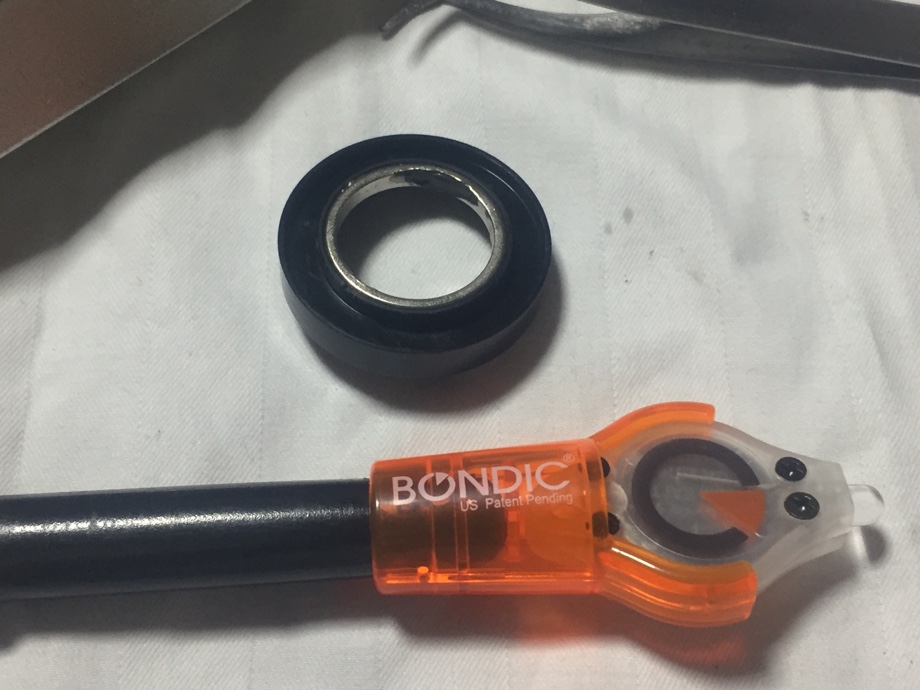

薄く塗ってピカッとで即硬化。磁力線に影響なんかは無いでしょ。

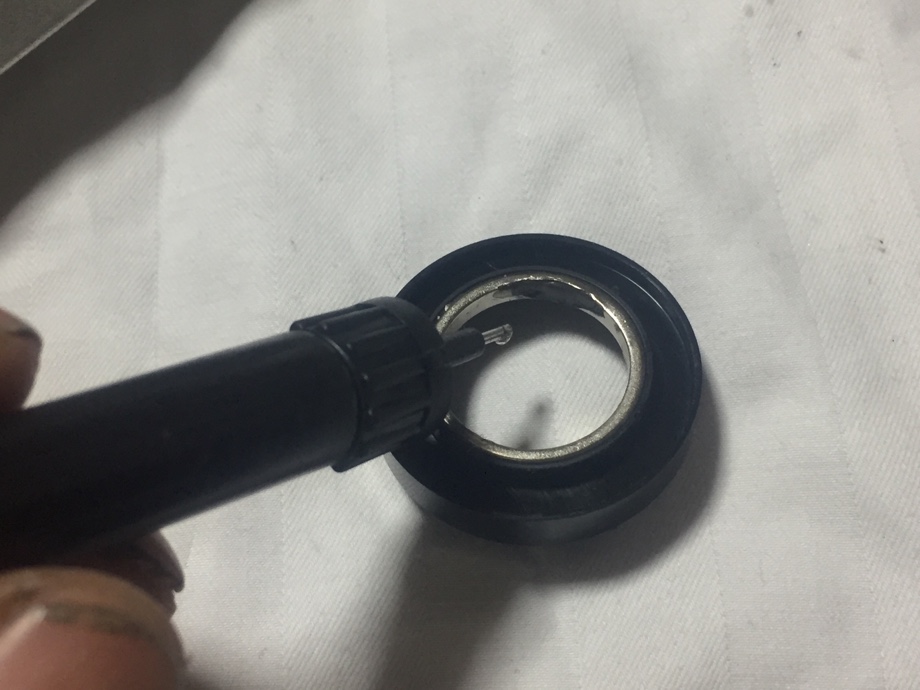

ちょこっと乗せて広げたらピカ〜ン(^_^)ゞ
終了完了って事なんでありますが〜本当にこんなので良いのか?

良いんじゃ無い(^_^;)
ま〜此でどの位の耐久性が有るのかは経過を診るしかないですしね。
師匠、いずれは部品の交換をお勧めします。





はい!(^_^)ノ

無事終了









な、わけないやろ〜(^_-)-☆

折角お預かりしたんですから裏のウラまで覗かせて頂きますがな、、、
良い機会ですのでダイワのマグブレーキを勉強させて貰いましょうか。

マグフォースとか言うんでしたっけ?
ベイトのブレーキと言えば遠心ブレーキしか知らなかったものですから、現物を観ながら構造と仕組みを理解するチャンスですからね(^_^)ゞ
もう何年も前のリールなのに今頃かよ、、、って言われそうですけどなんせ素人なものですから御容赦を( -_-)

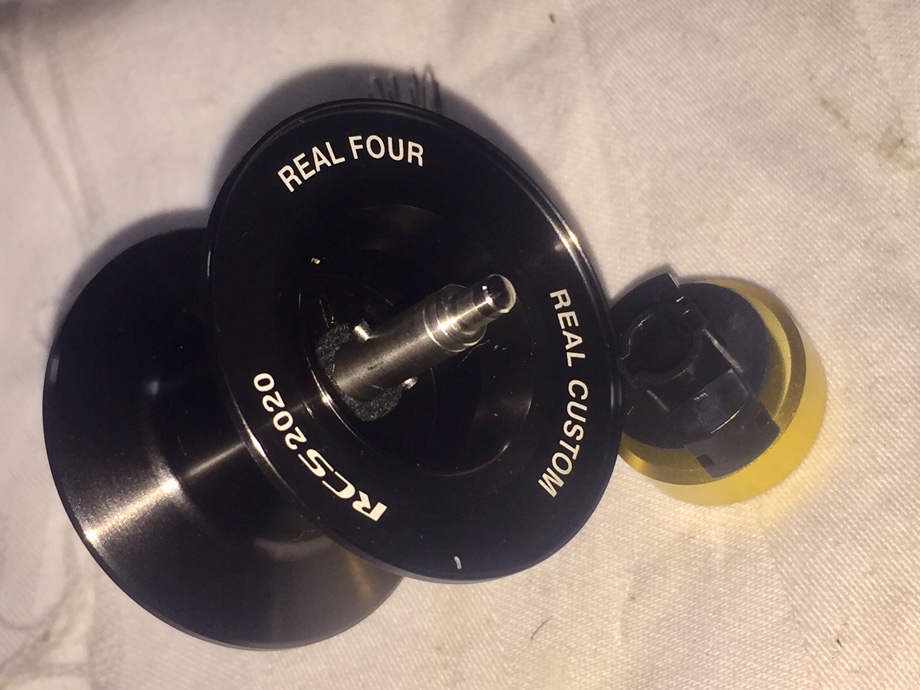

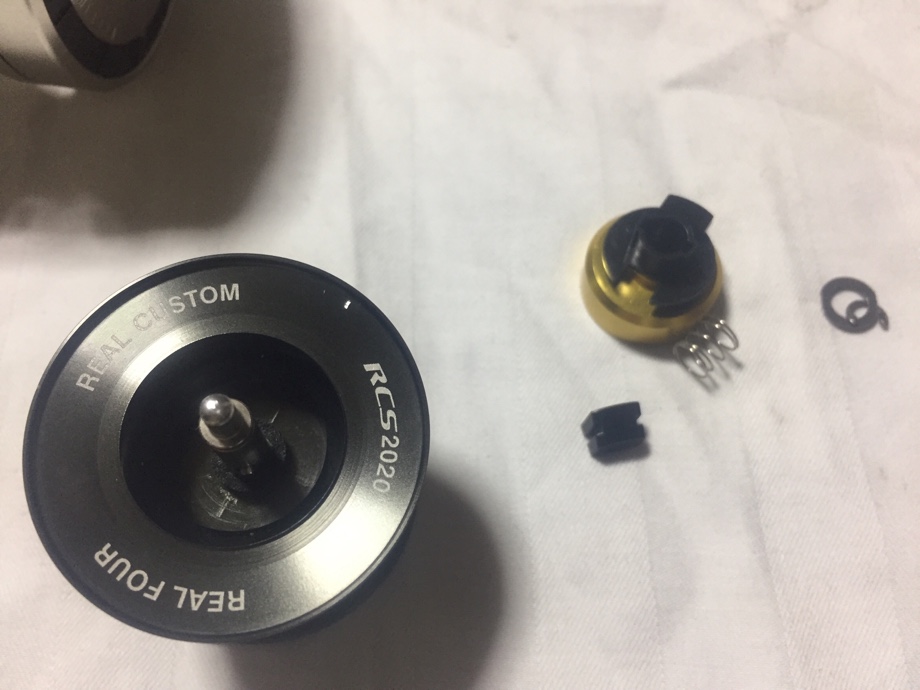

スプールに着いてる黄色い部分がインダクトローターって奴ですな。




奥側にスライドするウエートが付いてまして、





スプールにはテーパーが、
ほ〜ほ〜、遠心力が働くとせり出すウエートに競られてローターが外に飛び出して来るのね。
自動車業界で言うところのガバナーって奴ですか、、、
出る程に磁力線の影響を受ける面積が増えて行くって寸法ですな(^_^)ゞ
でも此ってアルミなのに?
そもそも磁石には引っ付かないのにね、何でアルミで良いのだろう??


ネットで調べまくり(^_^)ノ

渦電流ってのをなんとな〜く理解して、
(レンツの法則とがなたらかんたらってのは専門過ぎて良く解らん(-_-)zzz)

https://m.youtube.com/watch?v=Gv61CY4ouCE
これこれ、ネオジム磁石を使ったマグネットブレーキの実験って動画(^_^)ノ
体感的に理屈を理解できますよ。





調整方法は、外の磁石と中の磁石の向かい合う位置が変わると磁力線の強さが変わるんだと思う?
NとSで引き合ってたのが位置がずれたらNとNで反発し有って磁力の影響が無くなったりするんでしょうよ。
(組む時に位置が変わると外側の部分が飛び出したり引っ込んだりするから多分間違い無いと思う)


面白いですね〜(^_^)ノ
仕組みが解っちゃえば応用も出来る訳でして、、、
師匠がやってたブレーキチューンの意味も今なら良く解ります。
他にも色々出来ますよ。
引っ込み具合をシムで調整出来ればマグフォースZとか言う奴と同じ効果を得られますしね。
此処は妄想の拡がる場面ですけど他人様ので遊ぶわけにはいきませんから、、、今回は無し( -_-)

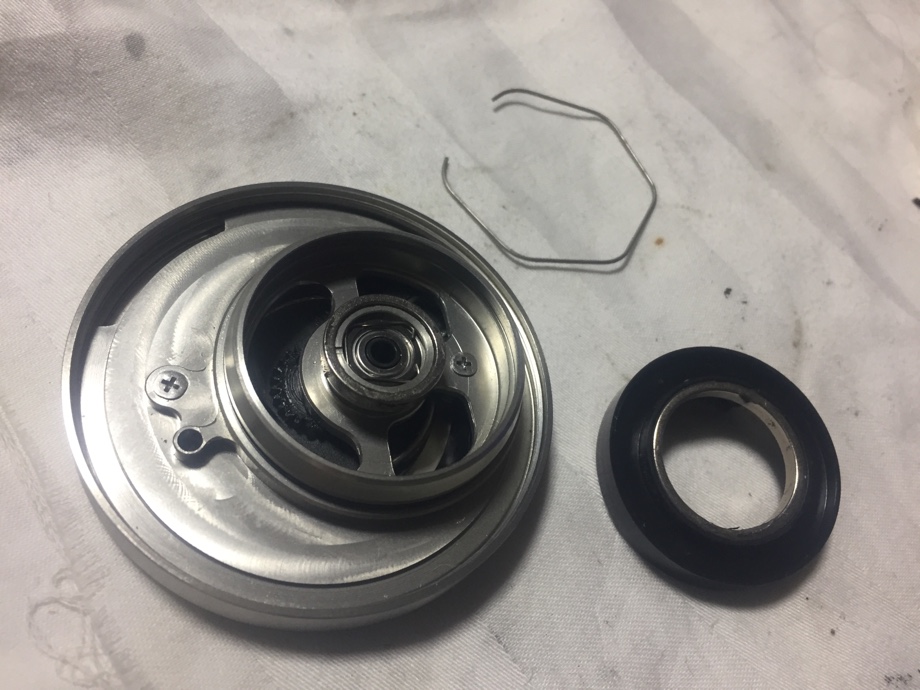

ブレーキ側を総てバラして清掃グリスアップ。
構造を確認したら元に戻してと、、、
調整ダイヤルも随分とスムーズに動くように成りました。

これでブレーキ周りのメンテと問題は解決でありま〜す(^_^)ゞ




折角だからギヤ周りのメンテもしときますね、師匠(^_^)ノ
