▼ 潜水艦ルアー作成

たまには遊び心のある
ルアーを作ってみようかな～

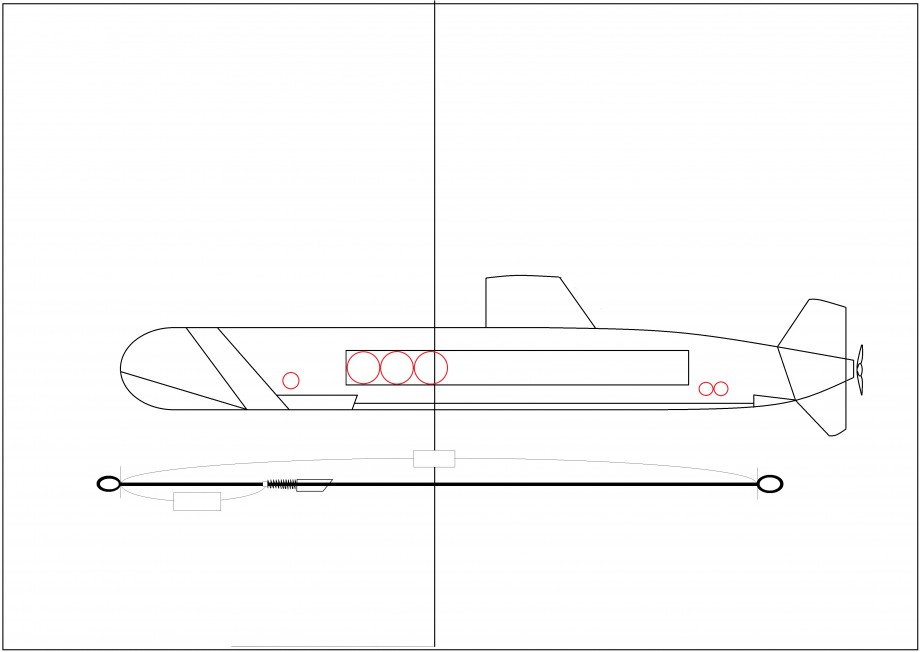

と思い立ち設計図を作成。

前々から作ってみたかった
「潜水艦ルアー」

理由は特にないです・・が
潜水艦映画が凄いすきです。

イメージとしては
こんな感じでしょうか・・・

モデルはやはり世界最大の
原子力潜水艦「タイフーン級原子力潜水艦」
・・・かなり実際とかけ離れて設計図
になってしまったが気にせず作成していきます。
早速、ヒノキ材を切り出していきます。

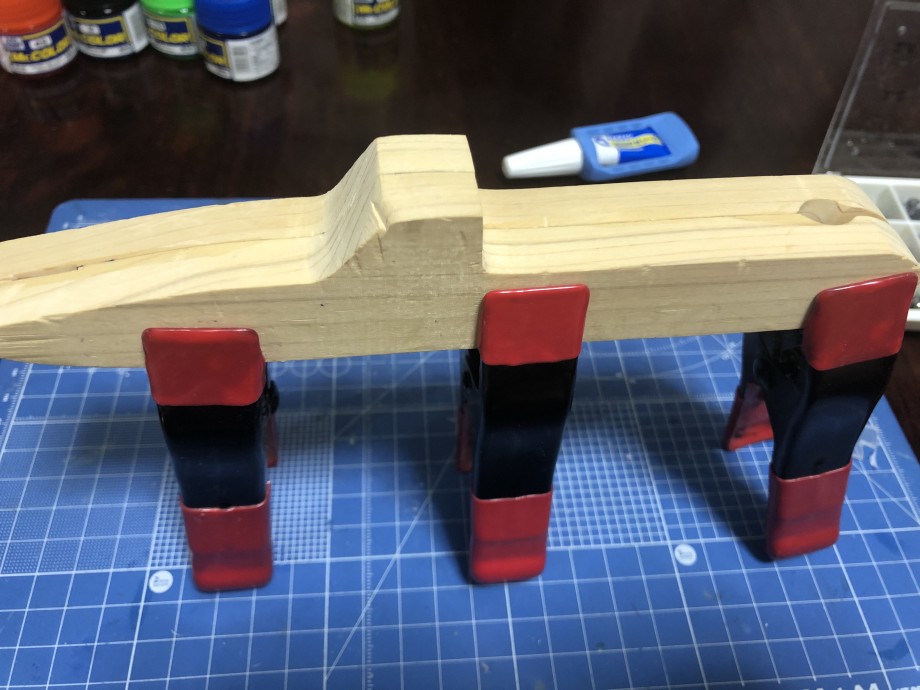

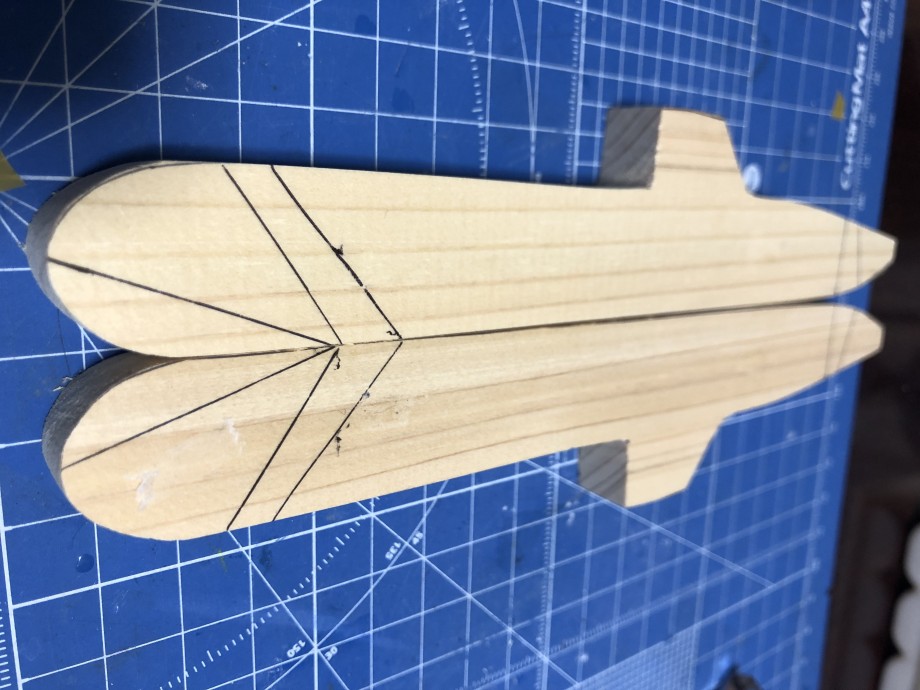

2枚張り合わせるとこんな感じ
ボディーサイズは170㎜も有ります。

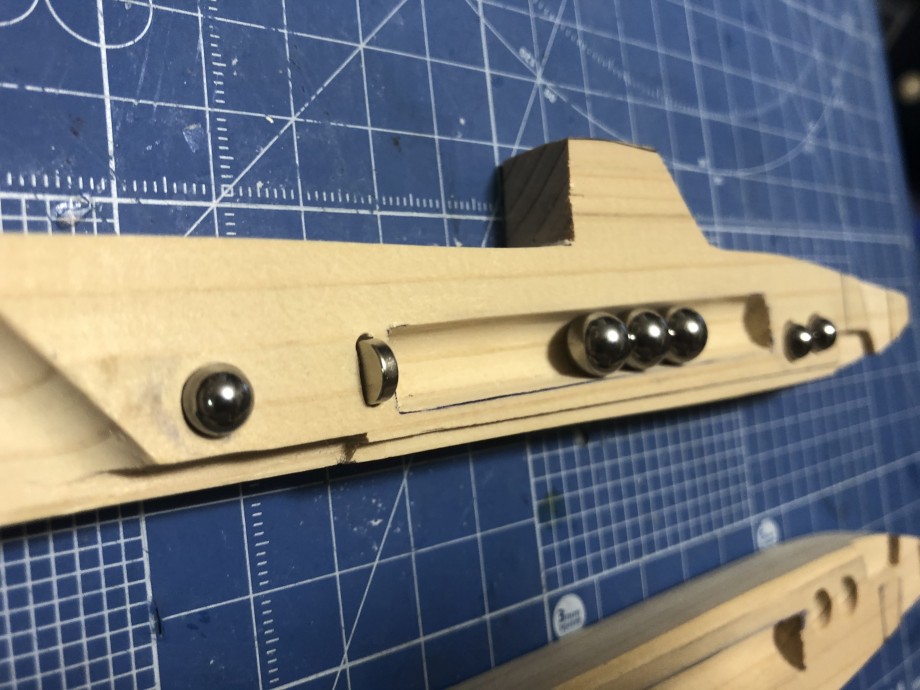

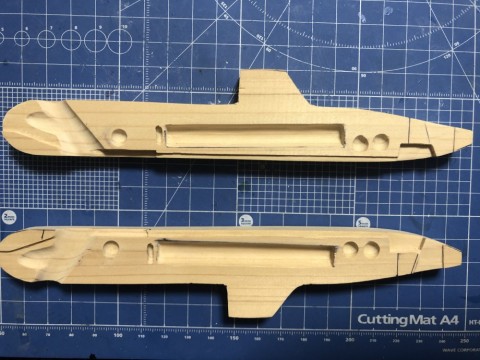

ウエイトルームも作成していきます。
実際にスチール球をはめ込んでいきます。
瞬間接着材で接着
私は何時もゼリータイプの
瞬間接着剤を使用してます。

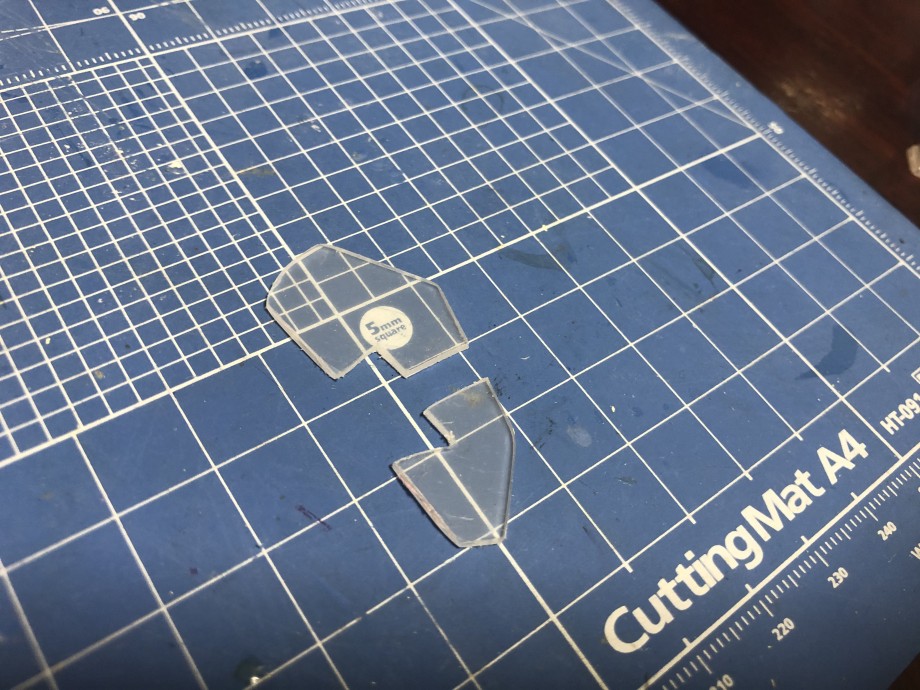

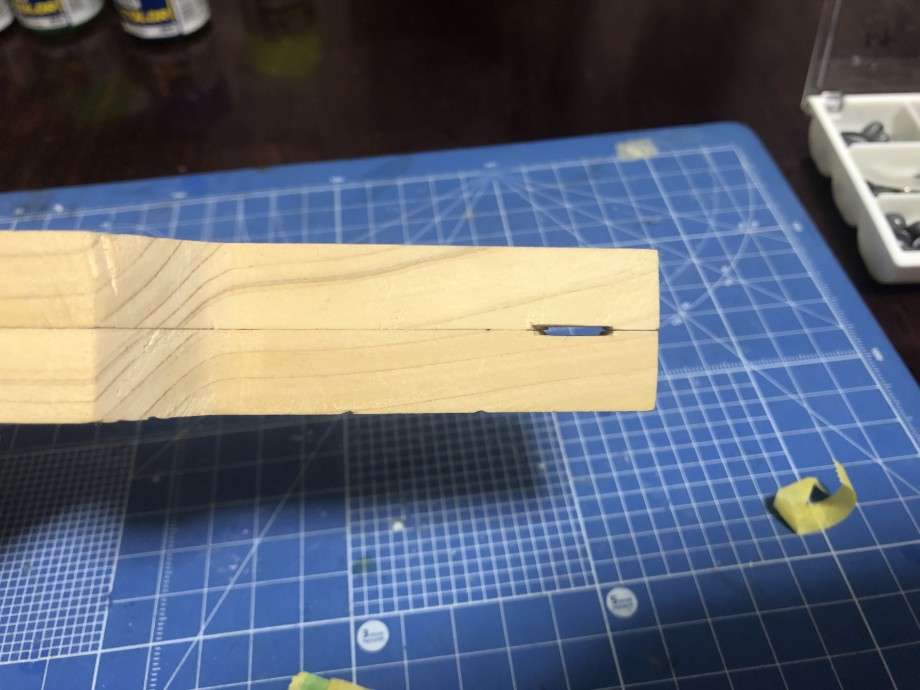

船尾部分には切込みを入れて有ります。

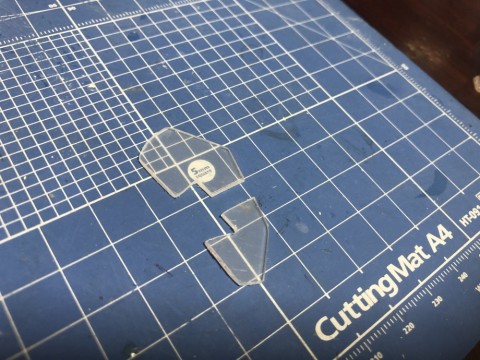

ここに切り出したアクリル板を
はめ込む予定です。

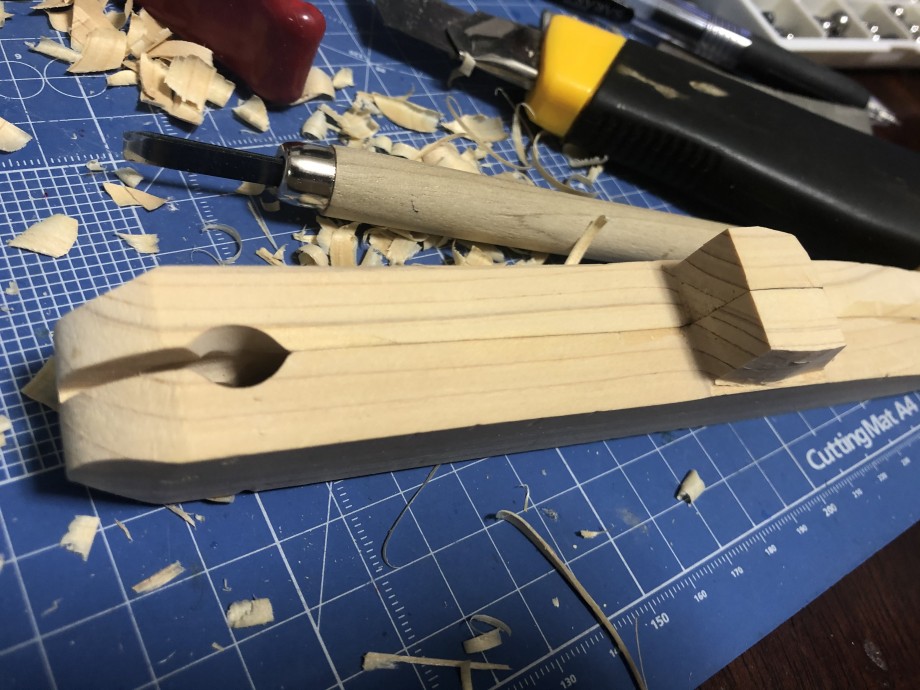

ここから、カッターと彫刻刀を使用
してザクザク削って行きます。
以外と丸く削るのって難しいです・・・・

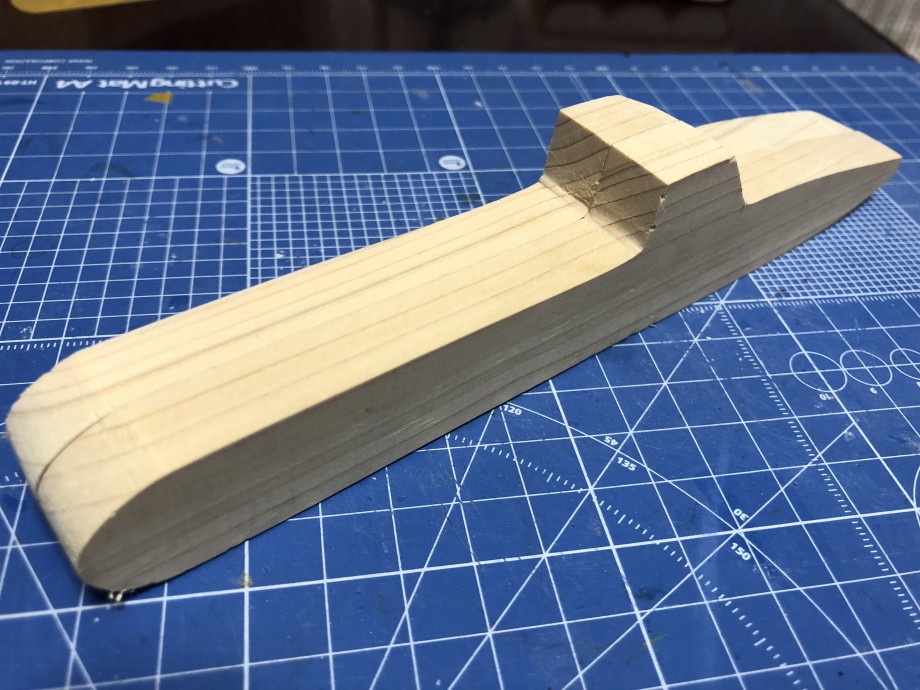

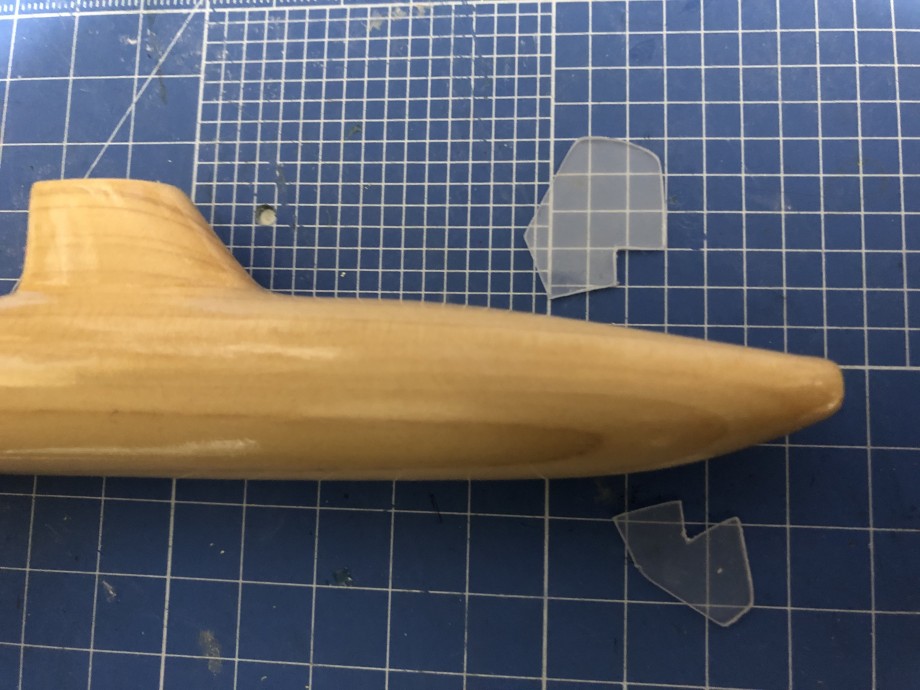

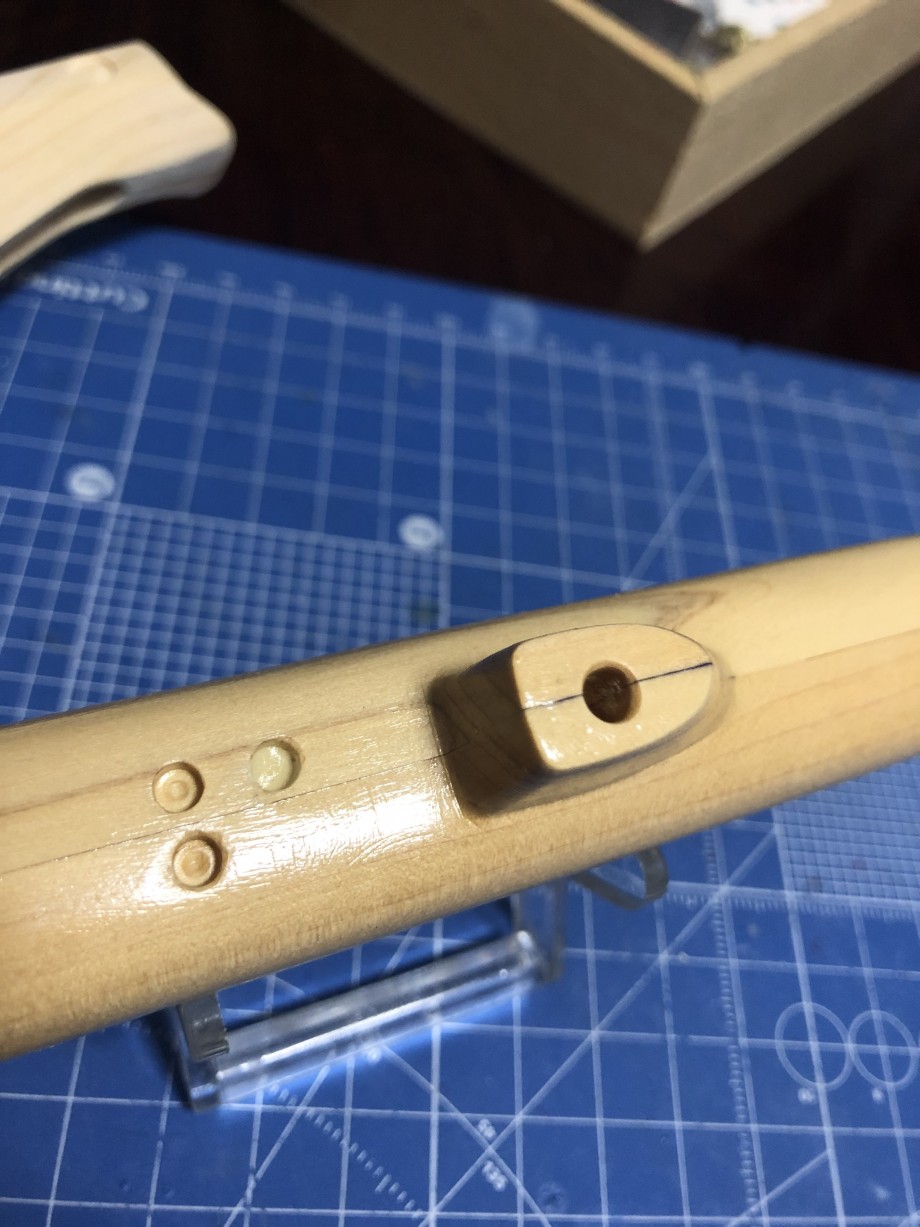

綺麗に丸く削ったら次に
上の部分に穴をあけます。

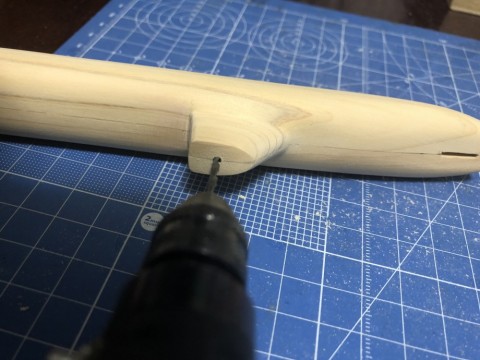

その他にも写真の部分に
ドリルで穴をあけていきます

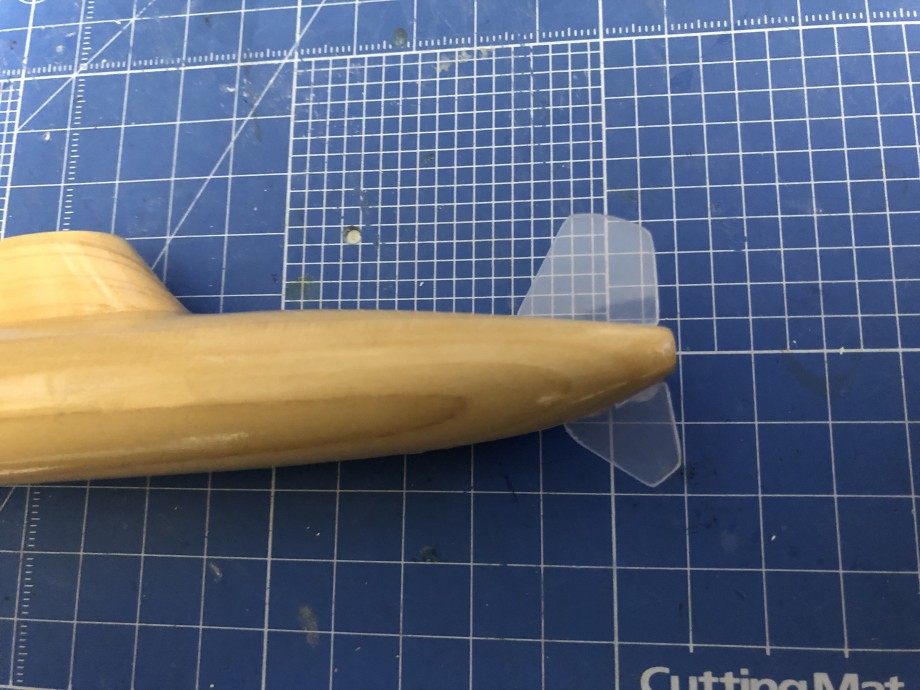

前に切断したアクリル板
をはめ込んで潜水艦の後ろ
の部分を作成します。

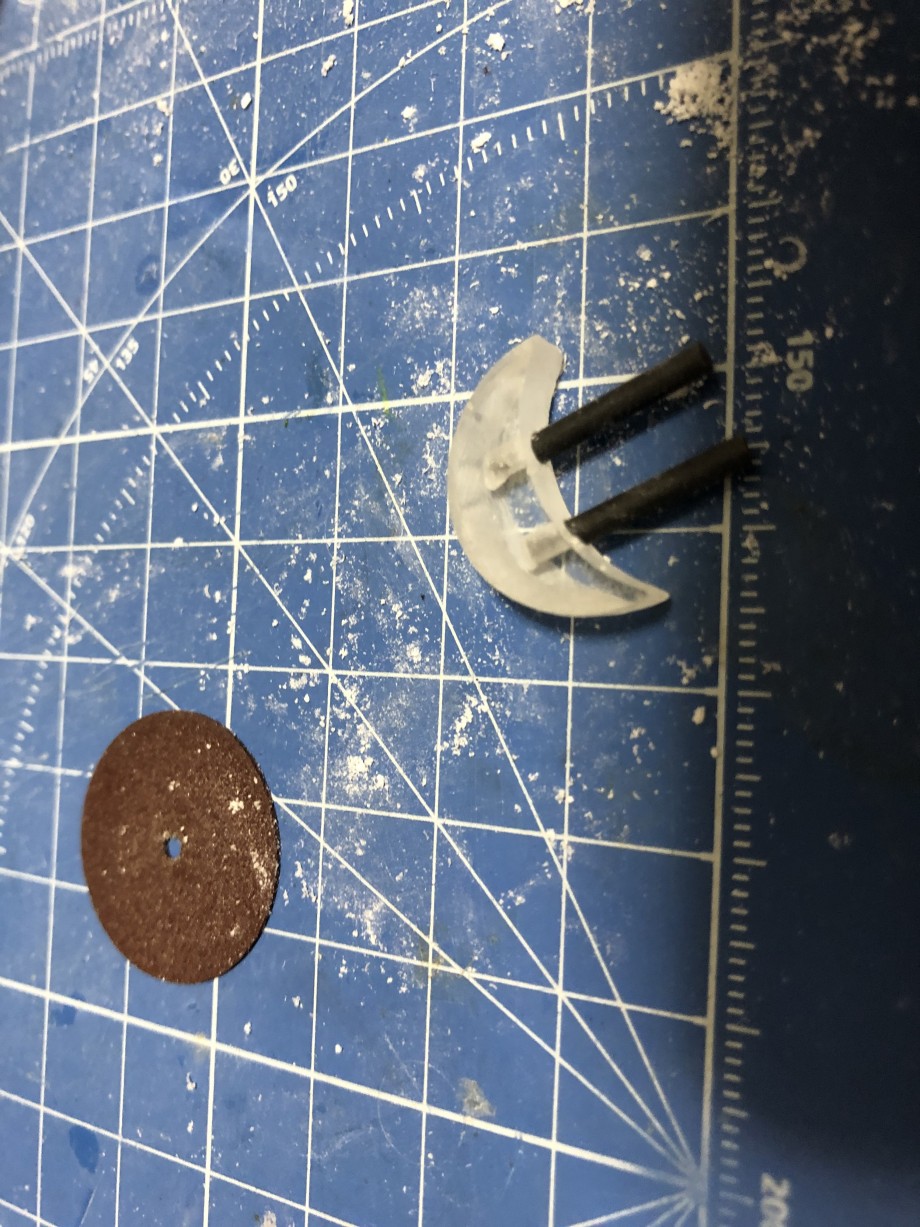

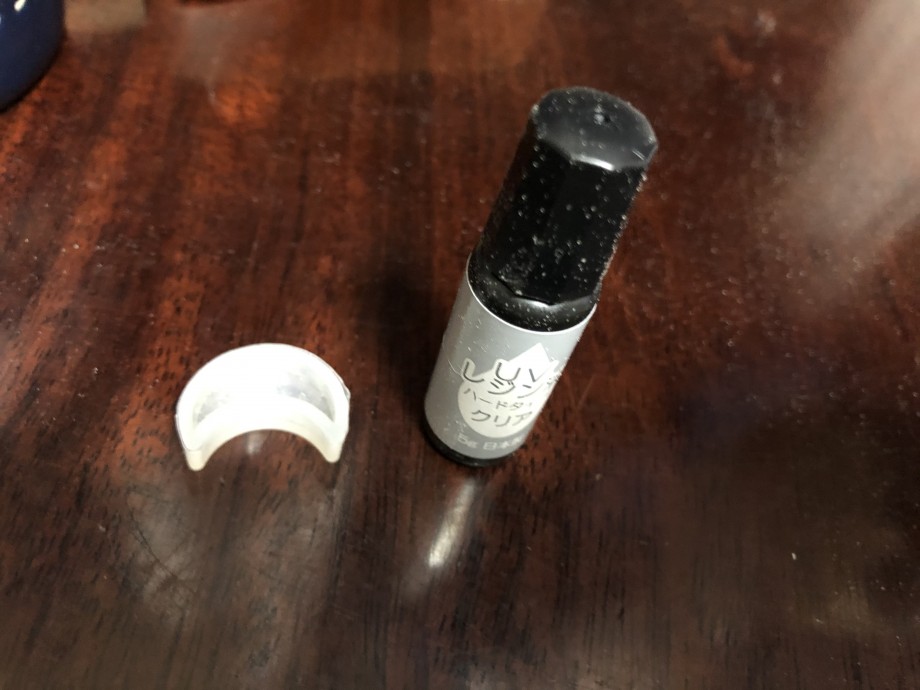

次にUVレジンでリップ作成

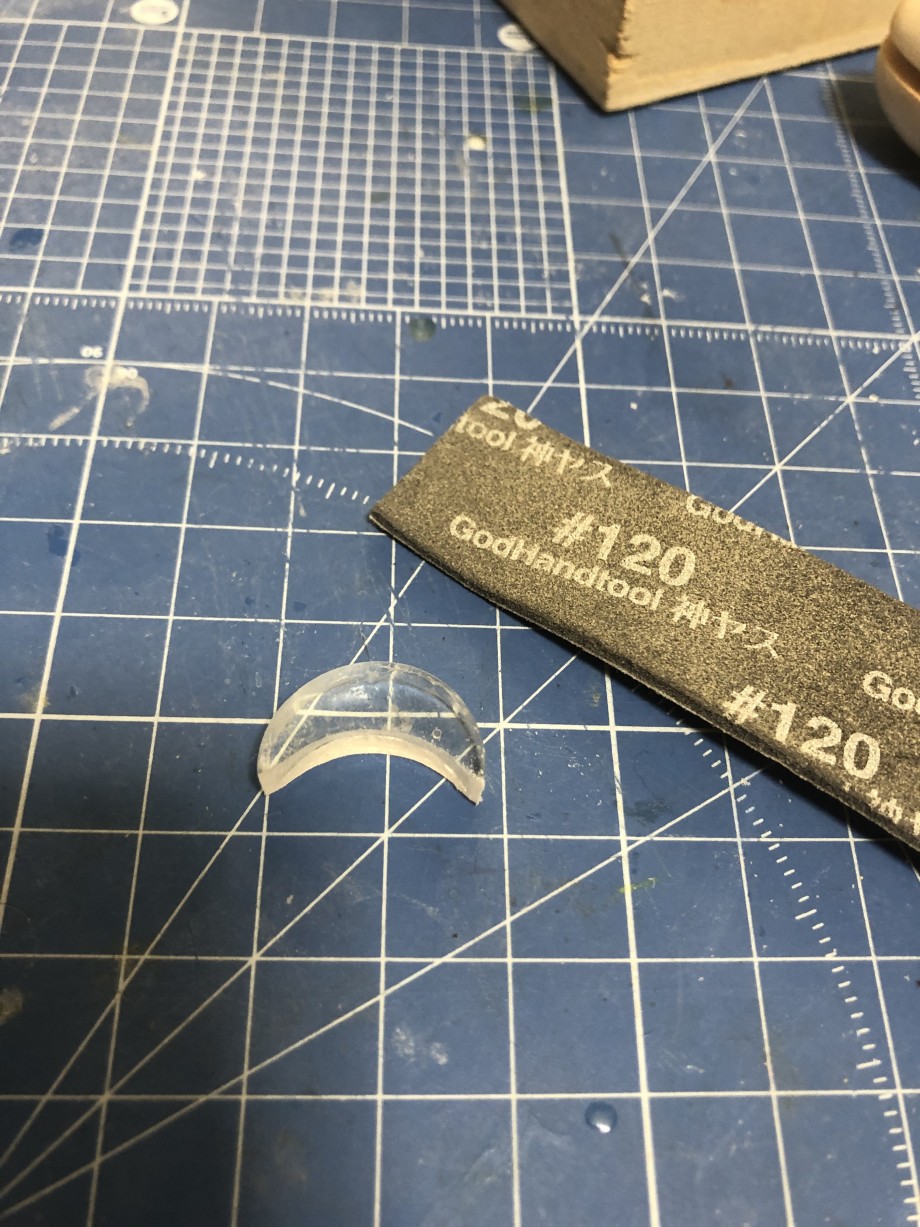

紙やすりで形を整え
ドリルで穴をあけ

カーボンの支柱を2本刺して
ボディとの連結部分を作成します。

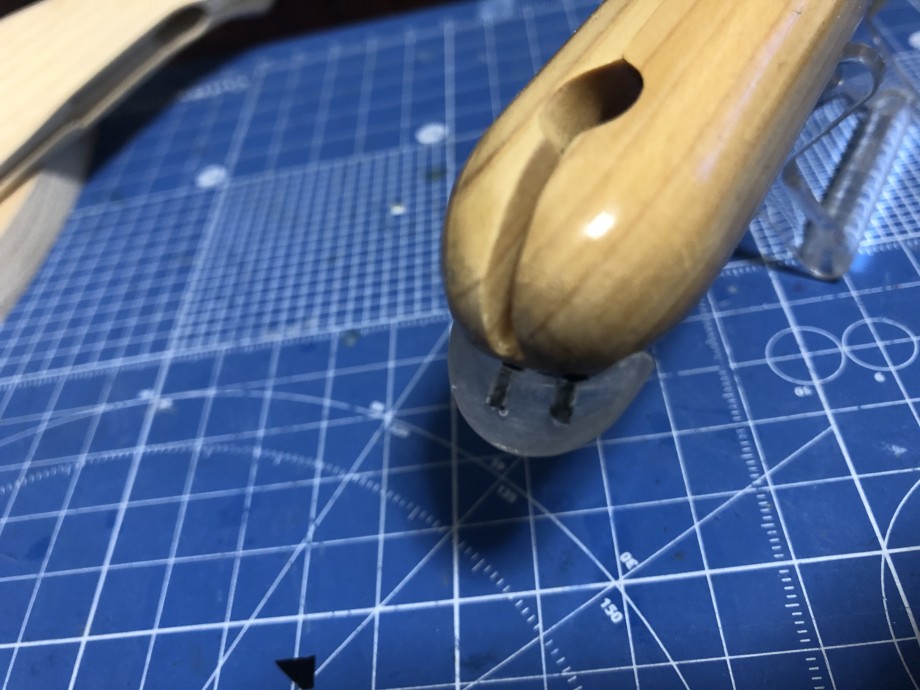

ボディ側にも穴をあけて
ボディと連結します。
次に作成するのは
なんと言っても潜水艦には
欠かせないスクリュー

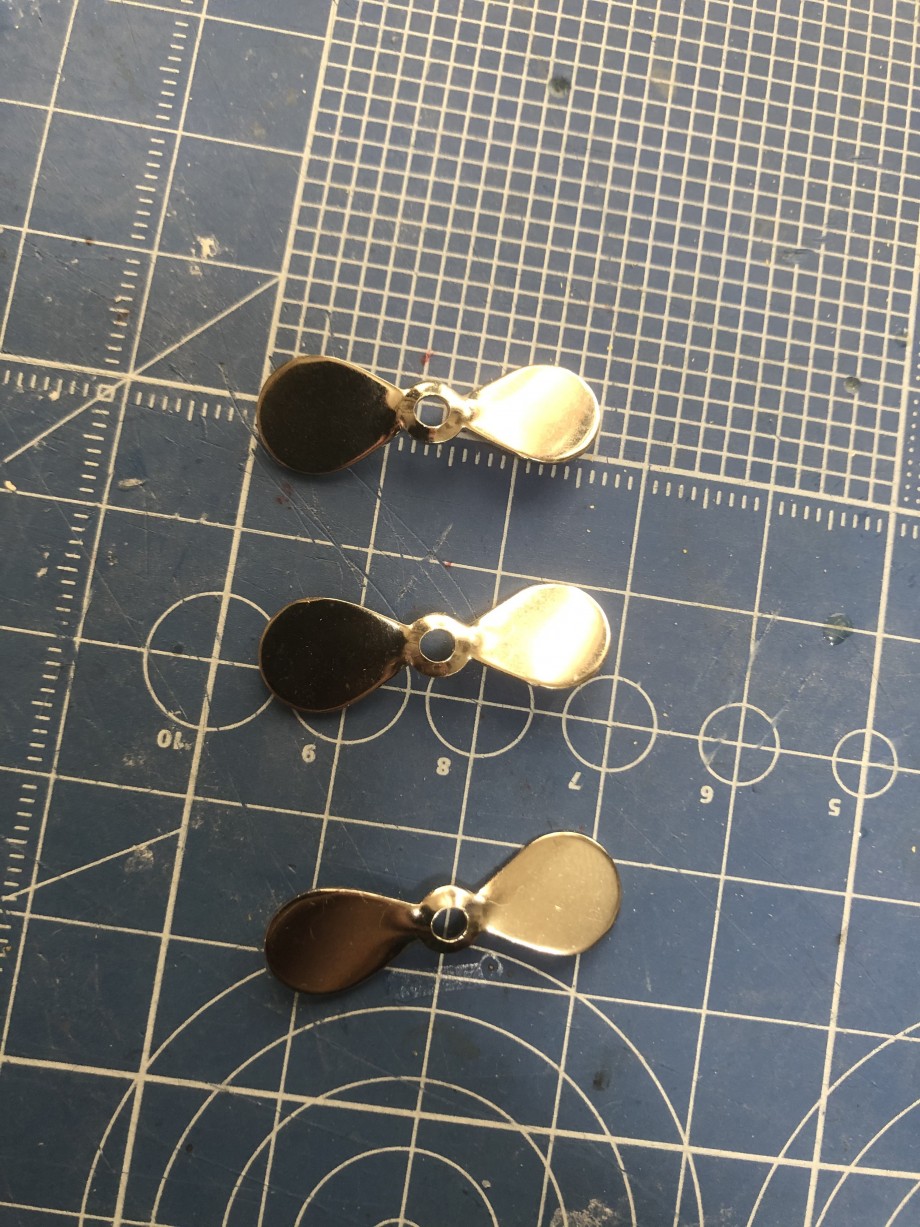

スイシャーを3枚用意して

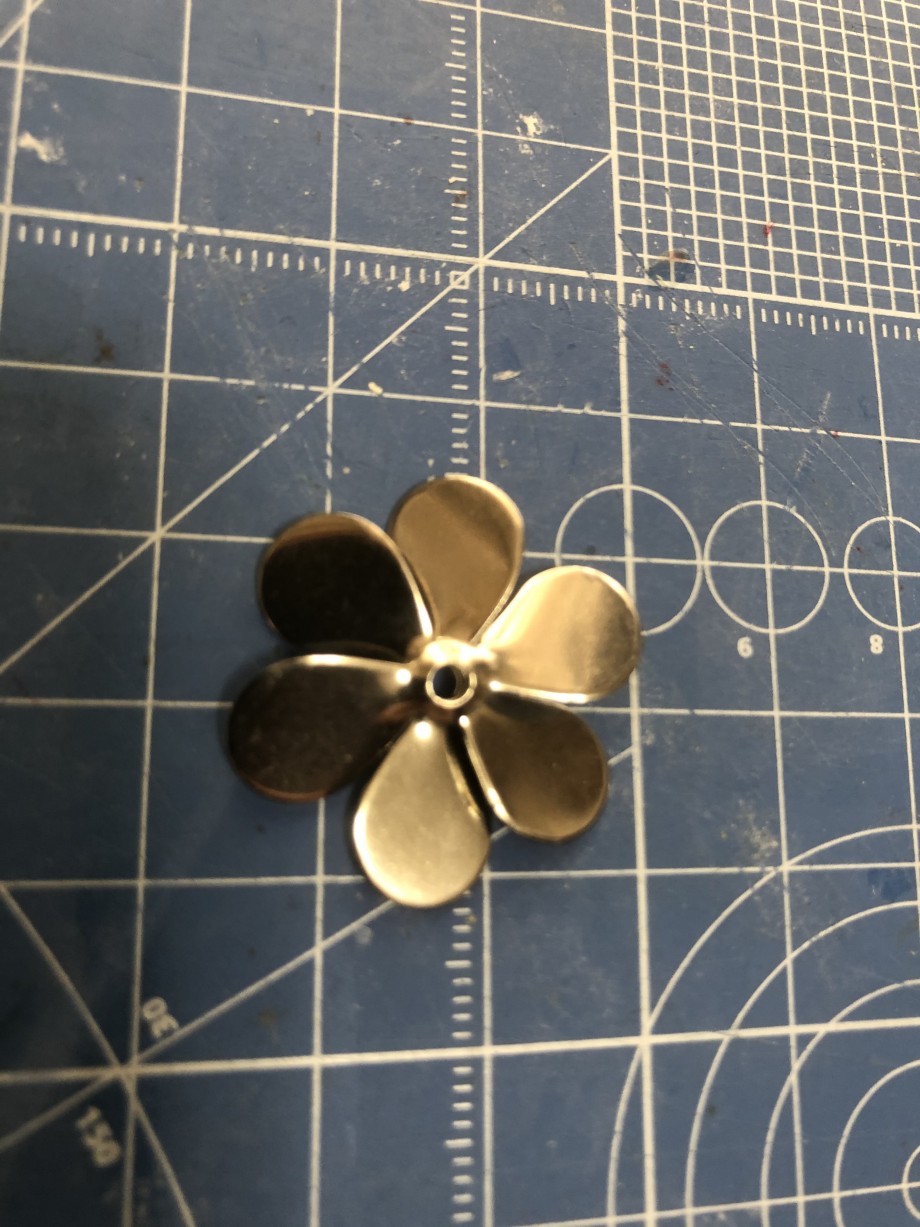

下の写真の様に3枚重ねて
スクリューを作成します。

接着はUVレジンで行いました。

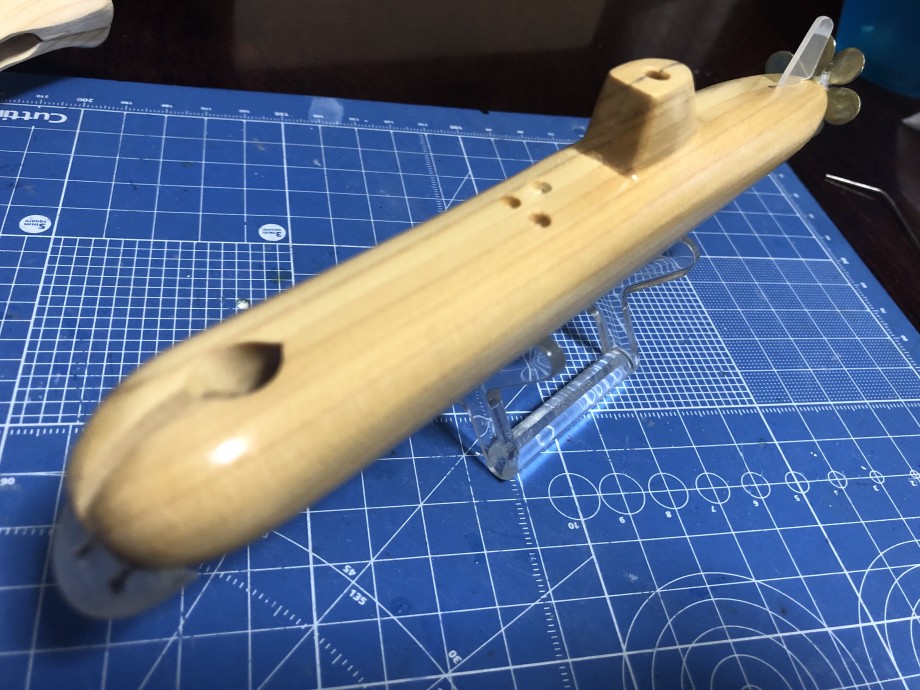

出来上がったスクリューを
潜水艦の艦尾に装着して

潜水艦ルアーの完成です。
次回は潜水艦の塗装をしようと思います。
塗装する事でだいぶ潜水艦
らしくなると思います。
