似て非なり!(・_・;) バンタム1000





シマノ

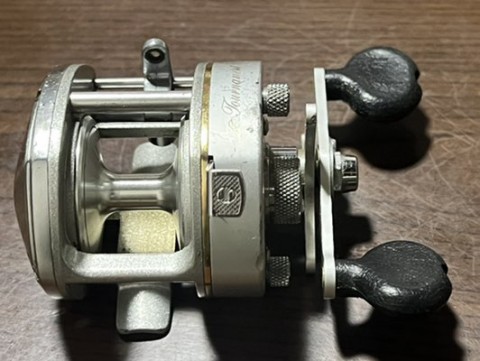

バンタム1000

こまりさんから頂きました〜(^_^)ノ
本当有難う御座います〜このリール凄く興味が有ったんですよね〜
頂いてから既に4ヶ月も経ってしまいました、、、
ご依頼の件がなかなかはけなくて自分のは後回しって(^_^;)

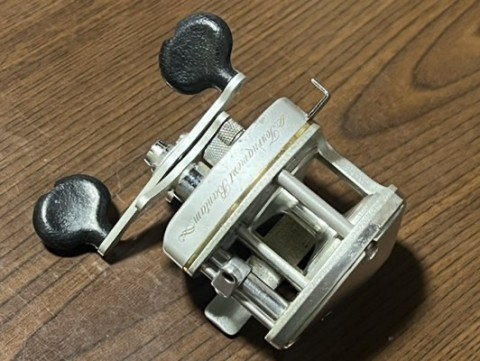

遠心ブレーキバンタムの最終版です。

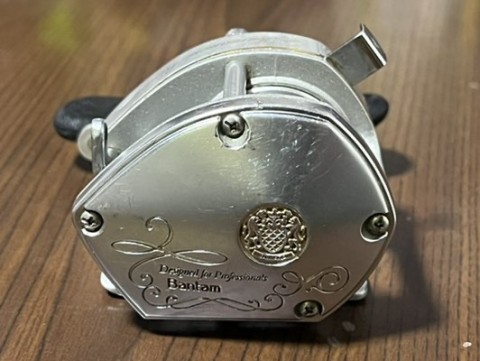

な〜んとアルミダイキャストフレームですぜ!






格好良いっす〜(^_^)ノ
も〜すりすりしちゃう。 小傷が?、、、全然OKっす。 凹みも愛嬌よ〜
クルクルシャカシャカ、ちゃんと機能。問題無く動作。ちゃんと使える。

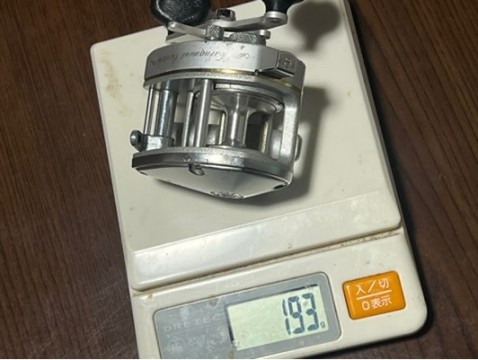

軽いしね〜(^_^)ノ




フルメタルボディーでこの重さは超優秀でしょ。
深溝だから糸どんだけ巻けるの〜って感じですけど実際に使ってみたいですね。




発売年は1982年だそうですが〜

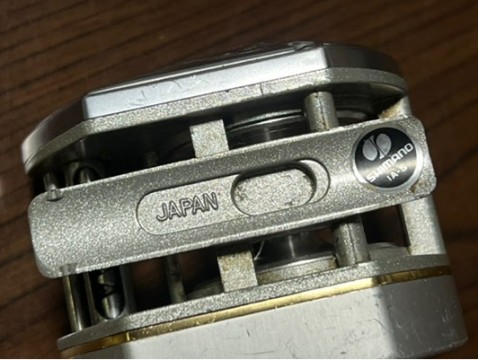

運良く製造年シールが残っておりますな。え〜っとIAだから、、、2010年の1月、、、の訳無いわな(^_^;)ひと廻り昔しです。
だから〜1984年1月製造。勿論日本製と(^_^)ゞ

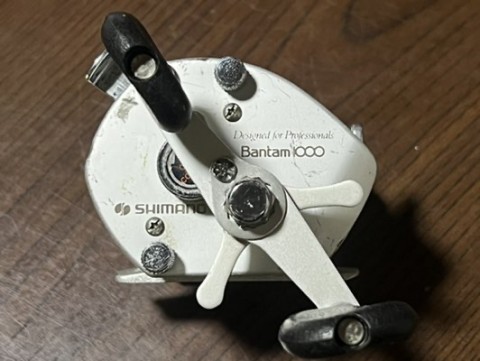

普通バンタム1000と言えばSGなんだけど此奴にはSGの表示が無いんですよね?
SGギヤで無いとしたらもしかして安価版とかなんだろうか、、、?
何方かその辺の事情をご存じな方いらっしゃいませんか〜?m(_ _)m



で、、、ま〜改めて繁々と眺めておりまして。

あれって、、、?


な〜んか違和感があるんですよ?


フレームがアルミって事で無くて、スプールがデッカイってのも置いといて、、、何かが変?
何時ものバンタムじゃ無〜いんだよな〜

何だろう?

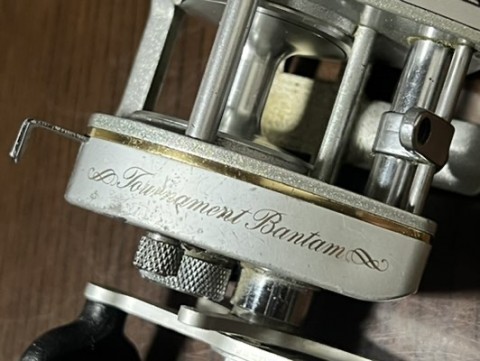

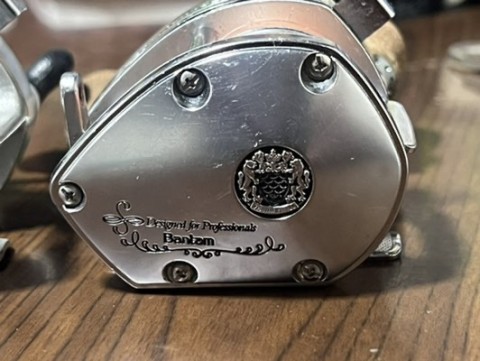

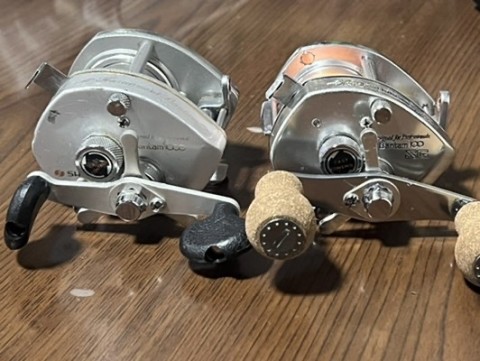

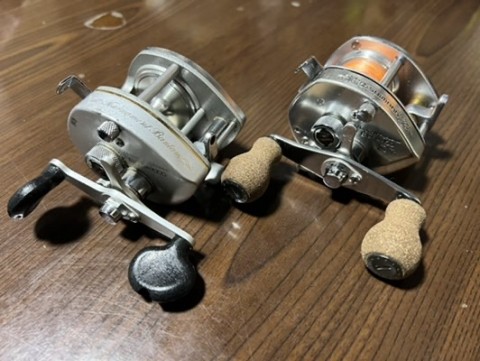

とーさくさんのスペシャルバンタムと並べてみました、、、




んん、、、?んんん、、、?んんんんん!
形が違うやん?! それに大きさも?!




解ります〜?
バンタム1000の方が微妙にデカいの。
でもって形も違うのよね。

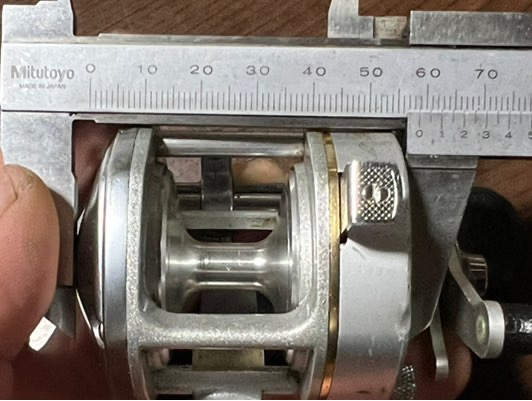

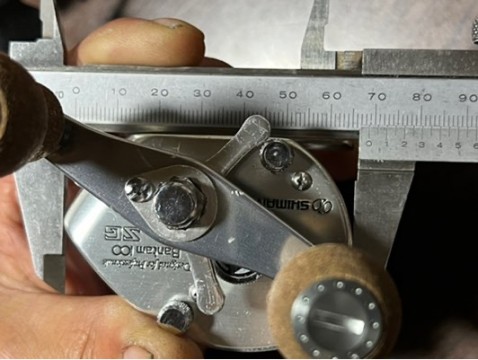

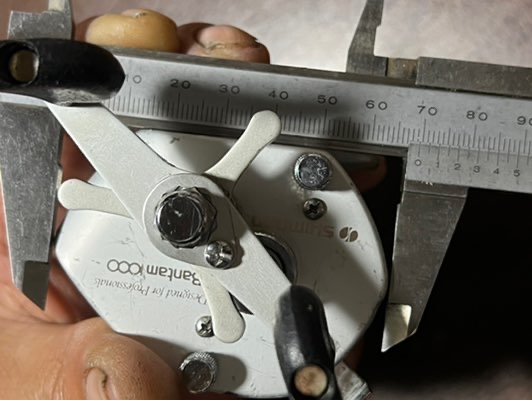

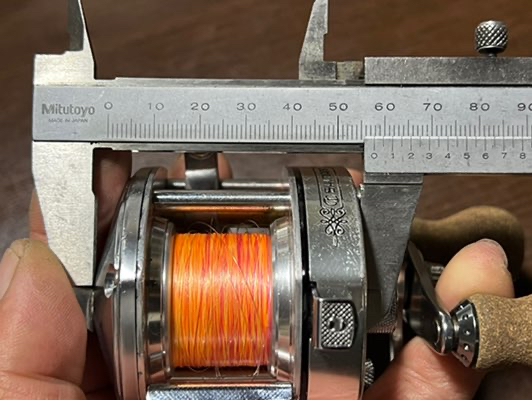

寸法を比べてみましょう〜か




上がバンタム100下が1000です

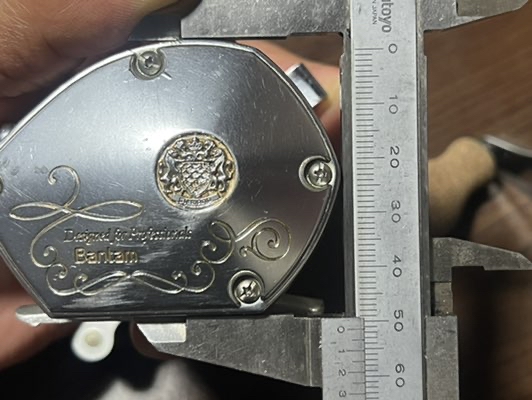

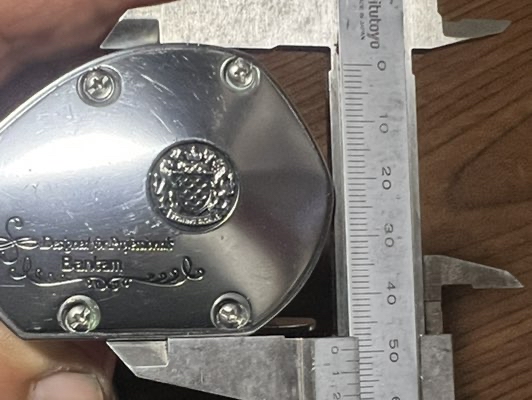

高さが約2mm高い





長さは1mm、、、でも誤差の範囲かも?





幅も約1mm広いな。

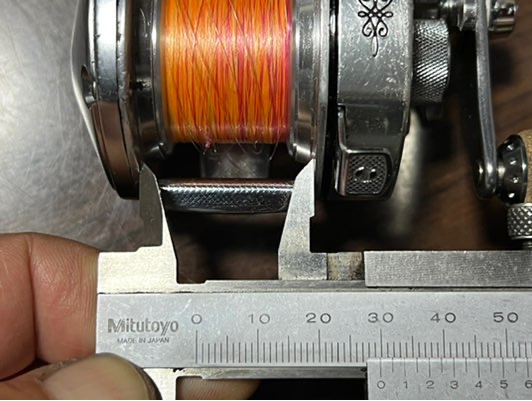

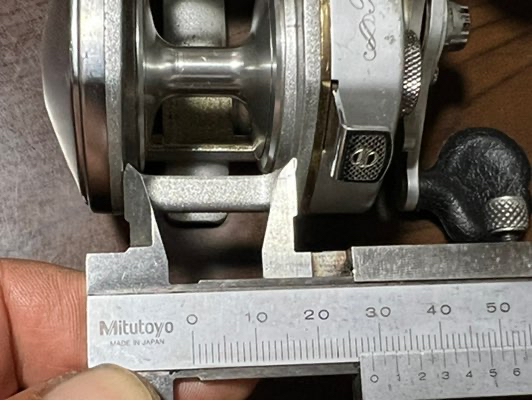

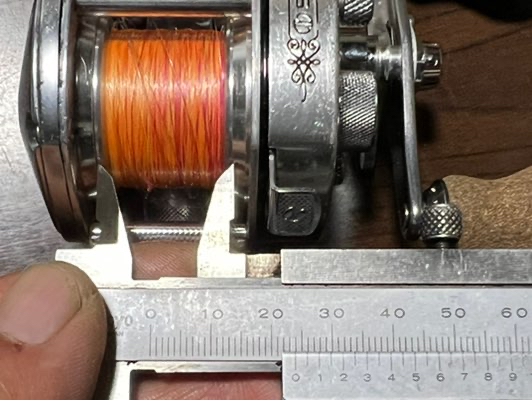

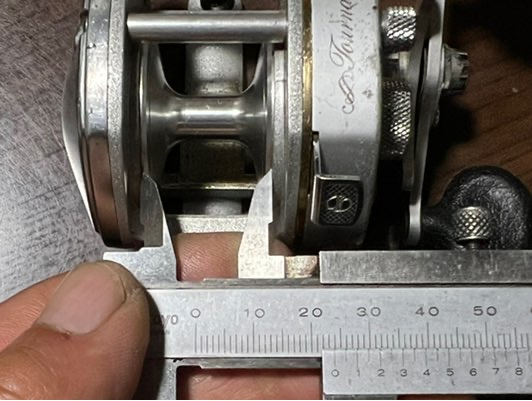

ほ〜スプールの有効幅は同じとな。
でも1000の方が窮屈よね〜

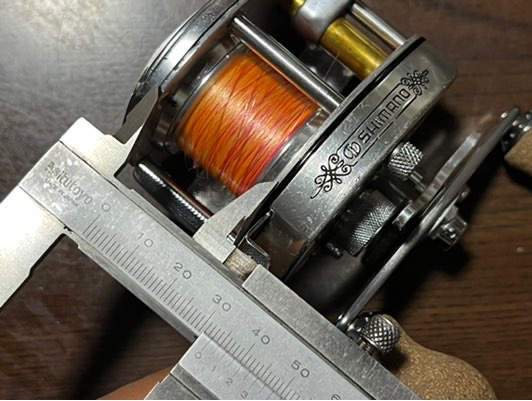

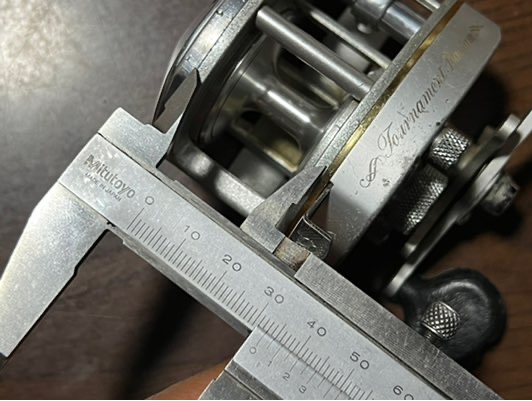

約1.5mm狭いの。ひとえにボディーの肉厚のせいな。じゃフレーム幅は如何なの?





33mmで同じです。




はは〜ギヤケース側は同寸でパーミングカップの厚さだけが違うんだな。

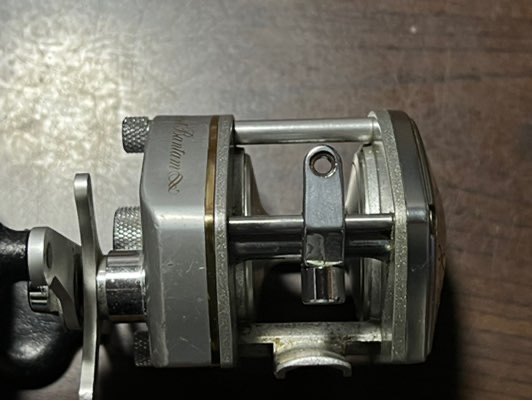

ああっ、此処だ
う〜ん、、、なる程〜違和感を感じる1番の個所が解りましたよ。

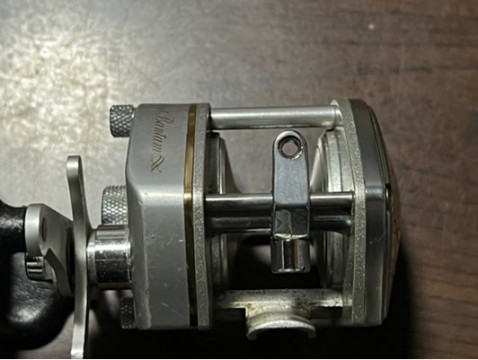

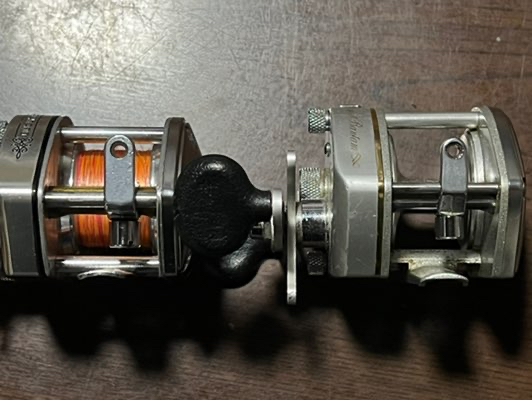

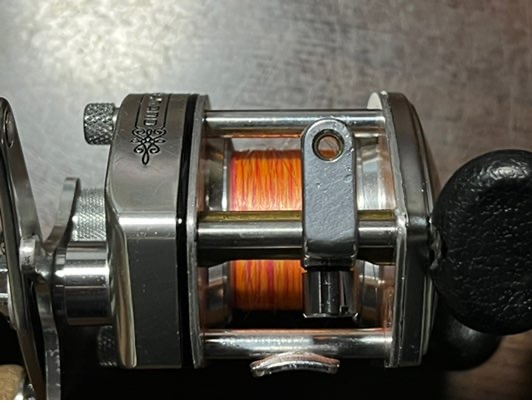

レベルワインダーの形状がまるきり違うんですな。
で、之を支持するバーの位置が1000の方が高いのよ。だから形が違うんですわ。




前部、くの字に曲がる位置が違うでしょ。此処が違和感の元って事なんです。

なる程納得(^_^)ゞ

この違いはやっぱりスプール径の違いから来るんでしょうかね〜

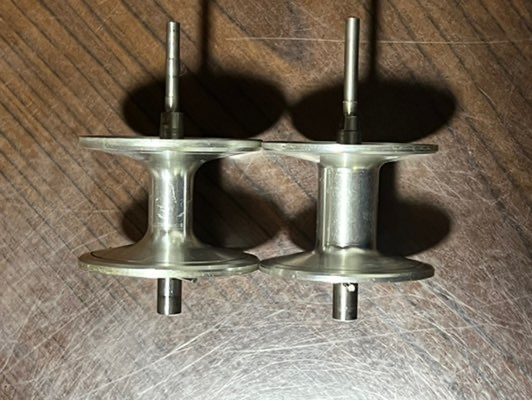

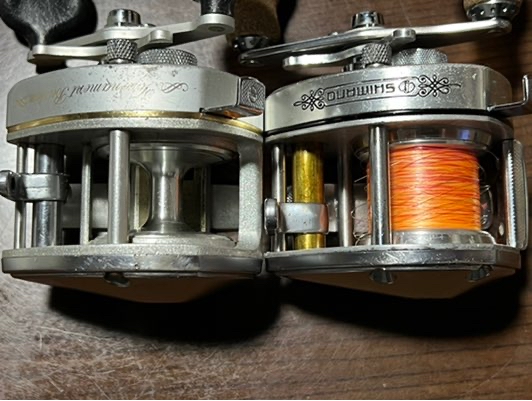

右側バンタム100、左側バンタム1000

100が1000に成ってるのはラインキャパの増量って事なのかな??1000の方が細いでしょ。でもって外径アップです。

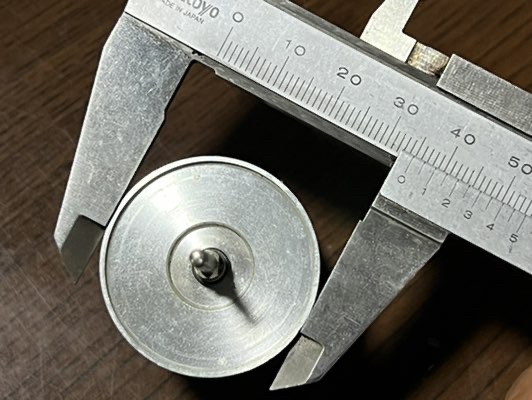

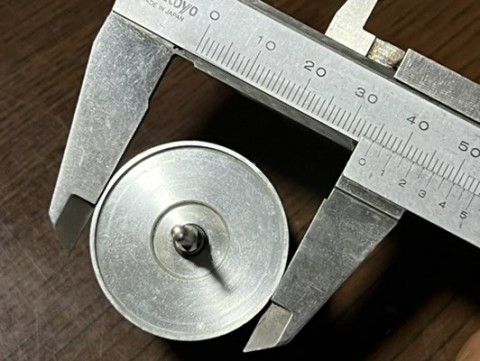

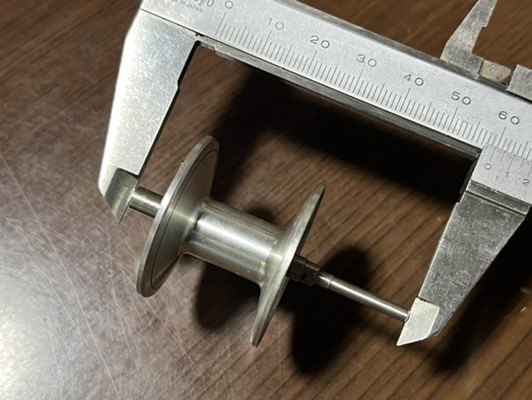

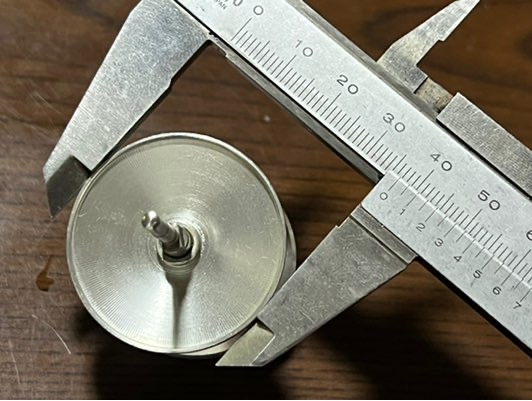

100は35mmに対して1000は37mmと大きく成っています。此のスプールとアルミのボディー形状で微妙に大柄に成っているんでしょうね。

う〜ん見た目はそっくりな100と1000ですけど今まではアルミボディーに成ったバンタム100くらいの認識だったのが全くの別物でありましたか〜
やっぱり現物を診て触らないと駄目ね、、、(^_^;)



中身もかなり違っているのでしょうな

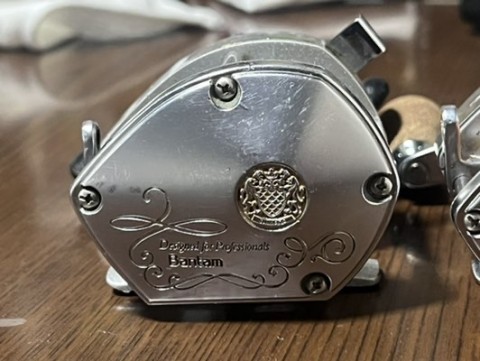

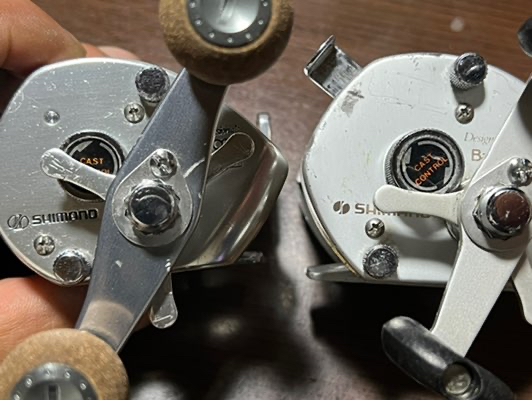

ネジの位置が違いますからね、構造に違いがあるのは察せられます(・_・;)



こまりさんが、、、
之に入れられるシャロースプールないかな〜
っておっしゃってましたけど、、、

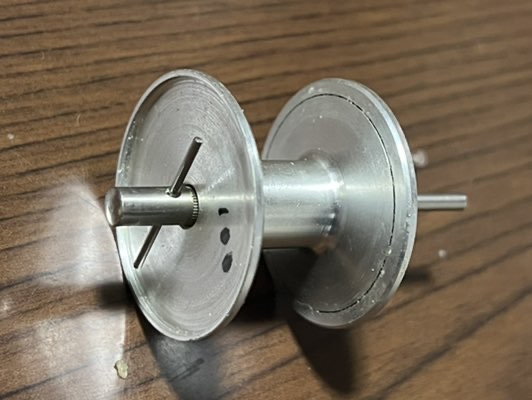

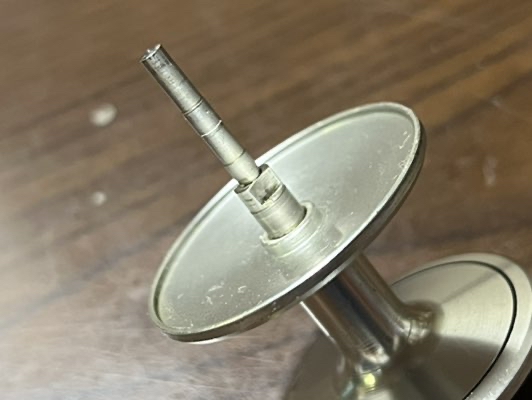

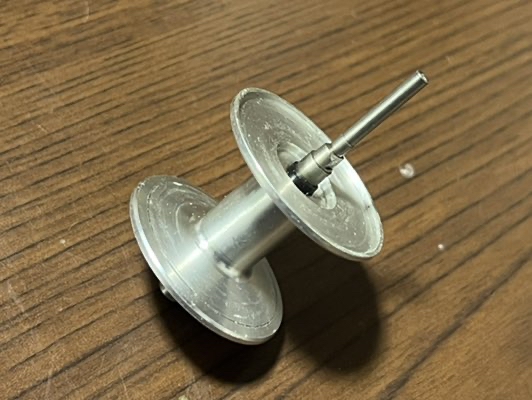

1000のスプール
基本型は遠心ブレーキバンタムのスプールね。

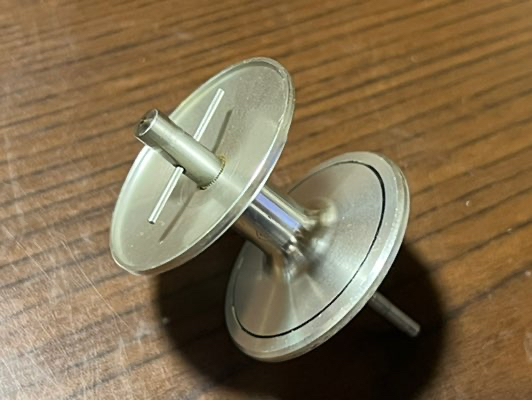

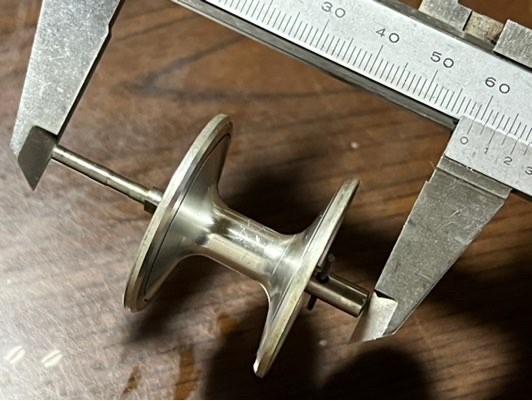

此方は100
シャフトの長さはほぼ同じとして、、、?

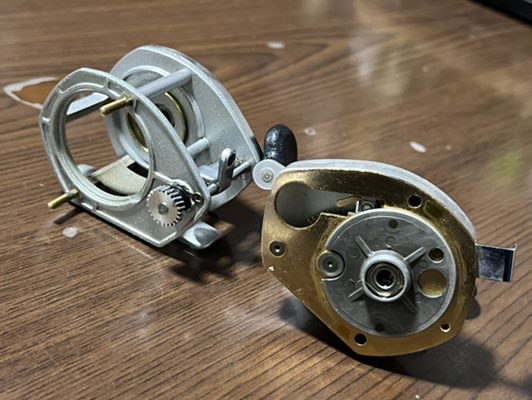

て事はもしかして1000のボディーに100のスプールは入るかな??

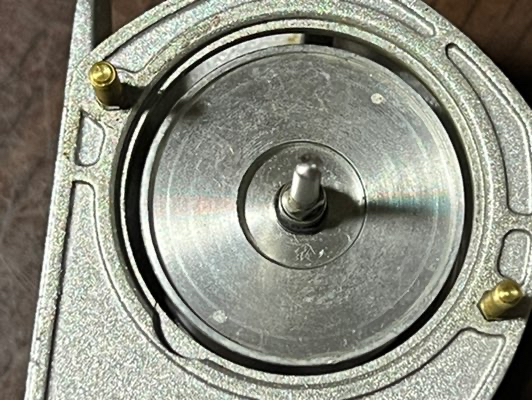

残念ながらベアリングの枠がスプールに干渉してしまいましたわ。
でも、、、シャロースプールなら問題無く入りますな。問題は〜




この隙間を如何埋めるか?(^_^;)


ま、其れは置いといて〜ギヤケースを開けてみましょうかね、、、
次回は機械篇と(^_^)ゞ
