▼ ZEXUS ZX-320 SAFARI 修理

8月の終わりに、浦戸湾を徘徊中に、突然ライトが消えてしまった。

ライト無しでは、真っ暗で不安なので、明るい場所に移動し釣りをしてましたが... 釣果は聞かないでくだされ...



松山に帰って、新しいライト【ZEXUS ZX-260BK】を購入した物の...


明るさ調整機能(100/10％)の使い方が、長押なのがあまり好きでないのと、光軸がワイドとナローの切り替えができないのが難点...

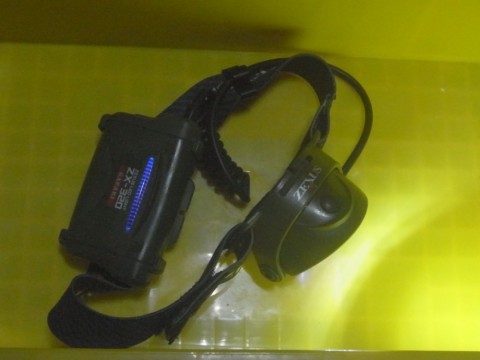

壊れた ZX-320 SAFARI も、6W相当 180ルーメンと言う驚異の明るさの代物だし、捨てるのも勿体無いので、分解してみました。


後部認識灯は、点滅するので、故障している部分はヘッドライト部分と断定し...

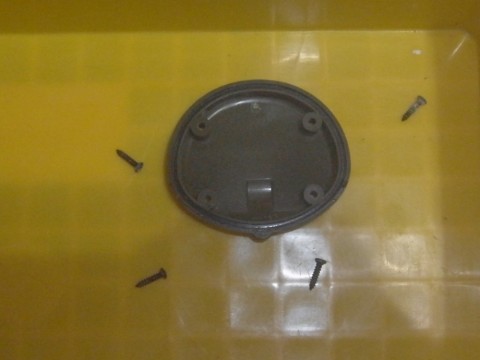

4本のタップビスを外し...
一本に塩害による粉が噴いていました。

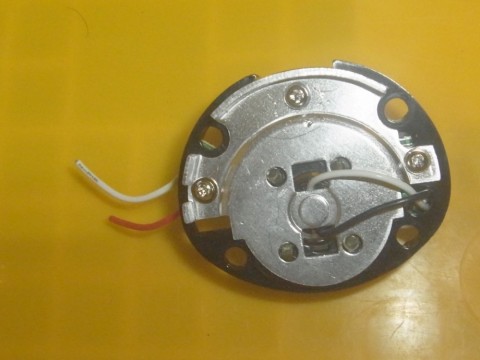

ZX-320 は、電池ケースとライトが別なので、接合部分が怪しいと思いマイナスドライバーで抉ながら、LEDユニットを外してみると...

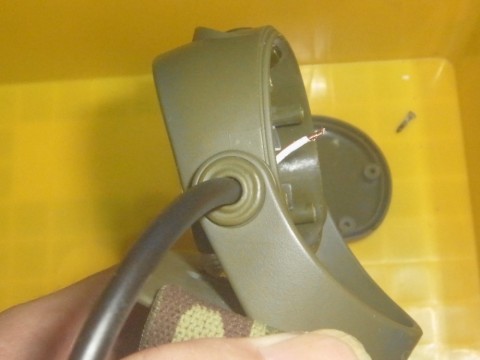

案の定、スポッと配線が抜けて、断線が確認できました。
プラス側、マイナス側と両方とも切断されていました。

このライトの構造だと、防水性能を確保する為に、配線の導入部分がキツくなっているので...

ライトを上下にする動作で配線が疲労断線してしまうのでしょう。

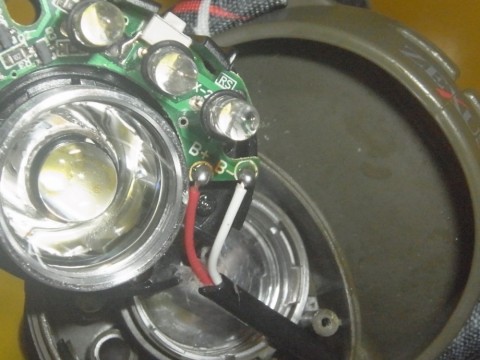

極性を間違わないように、半田付けして元通り!


今回は、敗戦の導入部分に、少しでも滑る事によって、断線が防止できればと思い、テフロングリスを塗って組み上げました。

付属のストラップも、くたびれていたので ZX-260に付属していた、使わないストラップに交換してみました。


新しく買った、ZEXUS ZX-260BK は、フローティングベスト専用ってことで...


雨ばっかで、釣りにも行けないので工作ばかりしています(笑)
