▼ カイデックスホルダー製作工程
書こうと思ってましたがなかなか書けずでしたが、やっとカイデックスホルダー製作工程を書いてみました。
作ってみたいと思った方の参考になればと思います。
まずカイデックスとは加熱して変形することができる合成樹脂板で軽くて丈夫で耐水性に優れており、エアガンのホルスターやダイビングナイフのケースに使われたりしているので、釣りにはぴったりな素材だと思います。
また加工するのに大がかりな設備がなくても、
簡単に加工できるのでアイデア次第では色々なものが作れます。
私はカイデックスを購入しているのは
カスタムナイフやナイフ製作用の素材や、
工具を取り扱いしている専門店
マトリックスアイダさん
で購入してます。
またカイデックスを購入するとカイデックス加工用のマニュアルも付いてきて、とても参考になります。
カイデックスの種類は1.5mm、2mm、3mmと三種あり、1番薄い1.5mmが加工しやすいので
おすすめです。
値段は私の使っているカーボン調で30mm×30mmで1500円台
これ1枚で色々作れます！
さて、そろそろカイデックスの加工工程に入ります。
今回はフィッシュグリップホルダーを作ってみます。

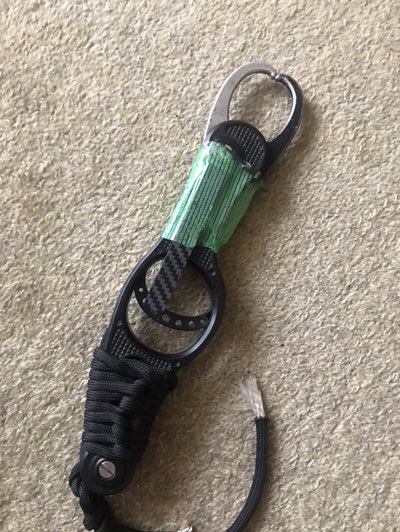

抜く時に抜きやすくなるように、少し厚めにマスキングテープで養生します。
今回は1枚の板を折りたたむ方式を採用しました。

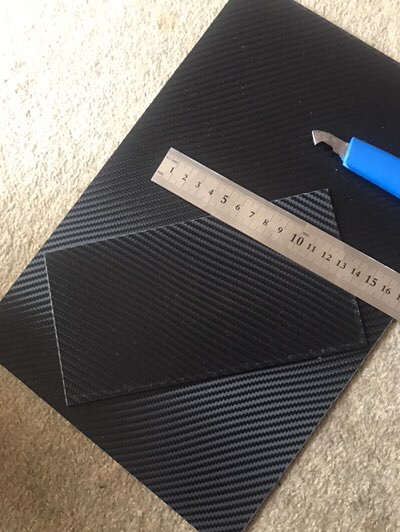

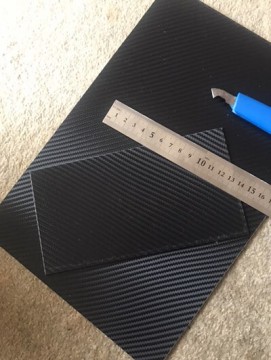

次にフィッシュグリップに合わせてカイデックスを任意の大きさにカットします。
アクリルカッター又は、大きめのカッターで2〜3度切れ込みを入れパキンと割ります。
本来は紙にデザインして大体のサイズを寸法を取ります。
気持ち少し大きめにした方が失敗しづらいです。
私は面倒くさいのでそのままイキます（笑）
ヒートガン(工業用ドライヤー)
なければオーブントースターでも大丈夫です。
と、硬質のウレタンを用意します。
これで挟んで型を取るのです。

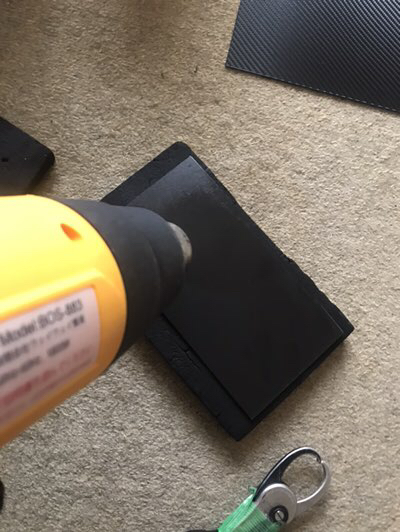

裏側にヒートガンを当てて温めます。
面面だと温めすぎて溶けてしまうと修正が効かないので裏側を温めるのがおすすめです。

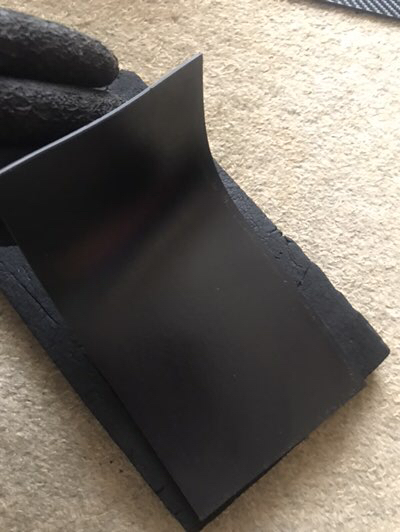

満遍なく温めていき約200℃になるとフニャフニャになります。

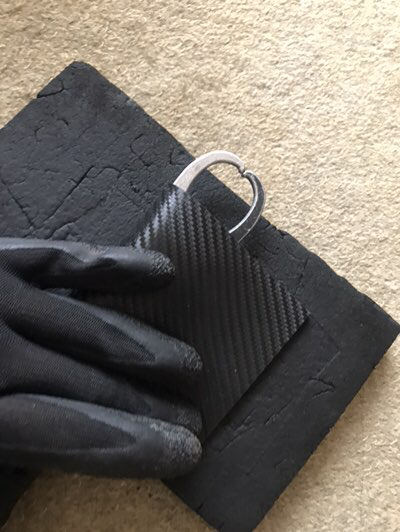

フニャフニャになったらフィッシュグリップを
挟んで折りたたみます。

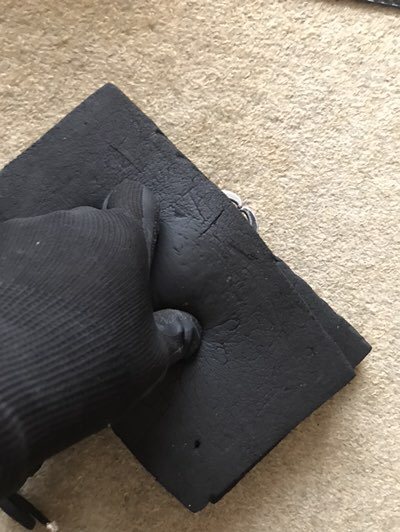

もう1枚の硬質ウレタンで挟んで圧をかけます。
本当は木工バイスとか万力で固定するみたいですが持ってないので体重を軽く掛けるだけで大丈夫です。

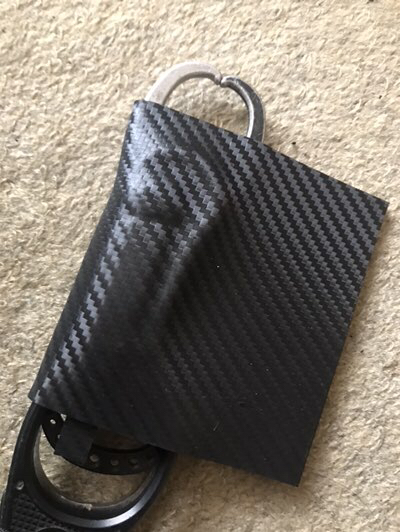

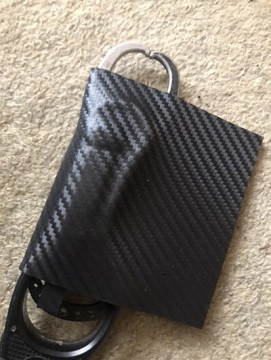

1〜2分で少し冷めてきたらウレタンから外します。
これで型取りは完成、これから形成に入ります。

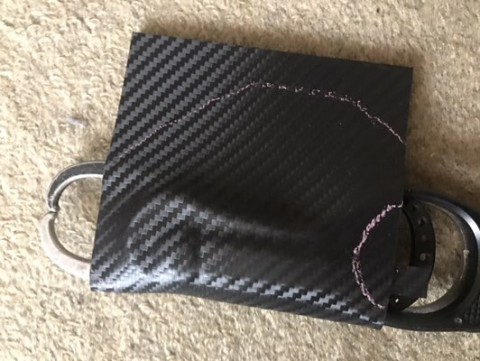

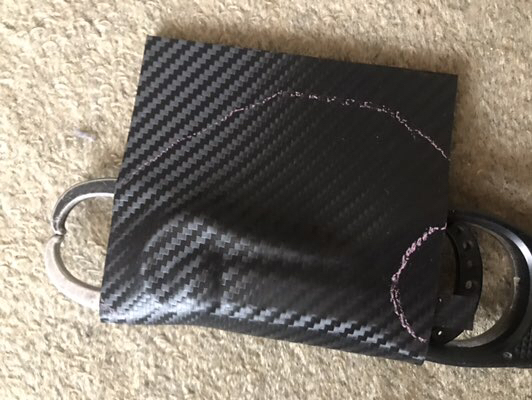

色えんぴつでだいたいの大きさのカットするラインを引きます。
ラインに合わせて万能ハサミでカットしていきます。

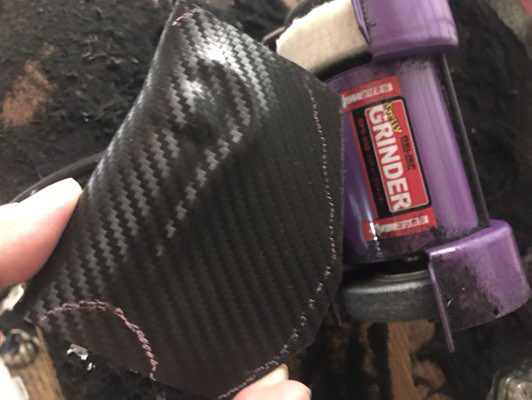

この後、ホビー用のグラインダーで削っていきます。
本当はベルトサンダーが欲しい（笑）
無くてもヤスリでも出来ますが少し時間がかかります。

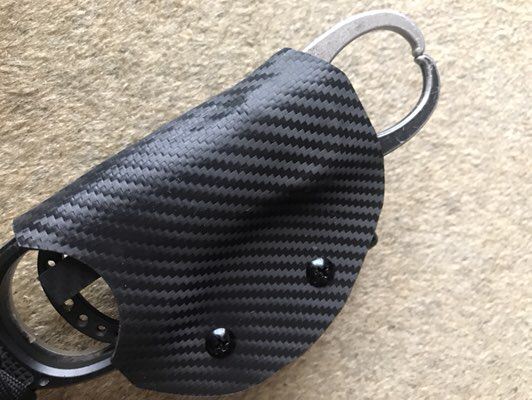

これで形成は完了！
凹みを削るのグラインダーとドリルにヤスリを付けて削ってます。

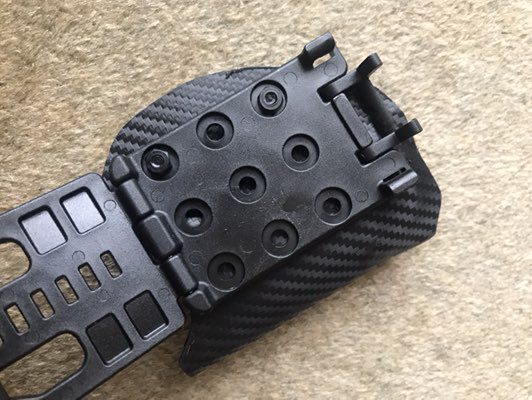

ベルトループの穴に合わせてドリルで4mmの穴を開け、スペーサー(水道用のコマパッキン)を噛ませて固定します。
ベルトループはブレードテックロックという軍事用のもの
正規品は2000以上するので釣りで使うならパチもんで800円位ので十分です。
ネジ関係は秋葉原の西川電子さんで調達
安くて色々なタイプがあるのでお好みでいいと
思います。
正規品のテックロックだとネジとスペーサーも付いてます。

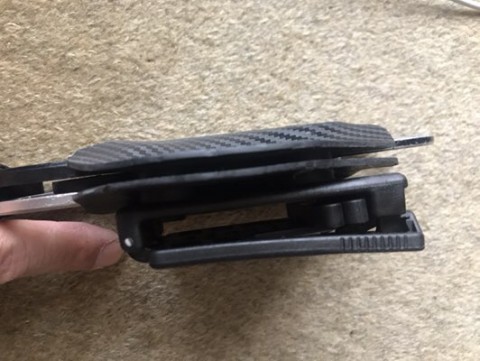

スペーサーはフィッシュグリップを入れるところとベルトループとの間に入れます。

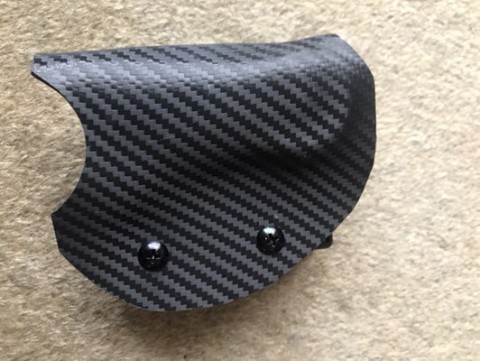

最後に抜き挿しを確認してヒートガンで軽く温め抜き挿しのしやすい絶妙なテンションをセッティングし、削った面をフィニッシャーのいうセラミックのナイフで角を取り耐水ペーパーで仕上げます。
思ったより簡単に作ることができるので
興味のある方は、是非、チャレンジしてみて
ください♪
マトリックスアイダさんのブログとかYouTubeにも製作工程がありますので、すごく参考になりますよ。
