▼ ダイワLタイプのハンドルにロキサーニのノブを付けてやったぜ(^_^)ﾉ
- ジャンル:日記/一般
- (リールメンテナンス)
OCTOPUS計画ハンドル編(^_^)ゞ

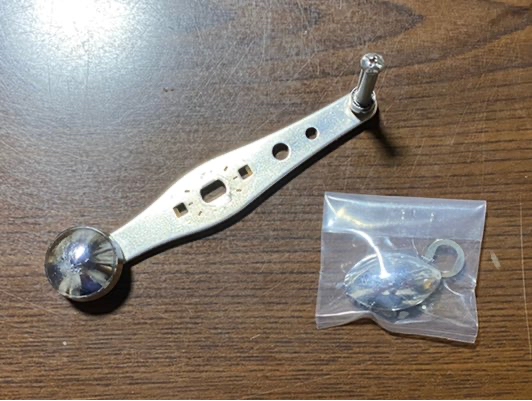

オクでポチった安いハンドルなんですが、
サンプル君に取り付けて
ちょこっとパワーハンドル〜
にしてやろうと画策しておる訳ですよ。
ノブが何かないかとあちこち探しまして〜
此のノブがなんとか付かないかなと、、、(^_^;)
アブガルシア
ロキサーニ3000SH

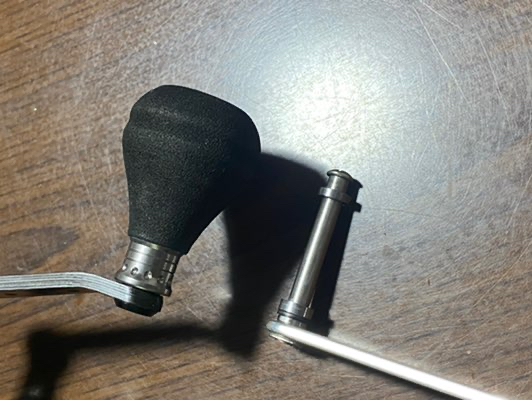

サイズ的には行けそうだったのですけどね？

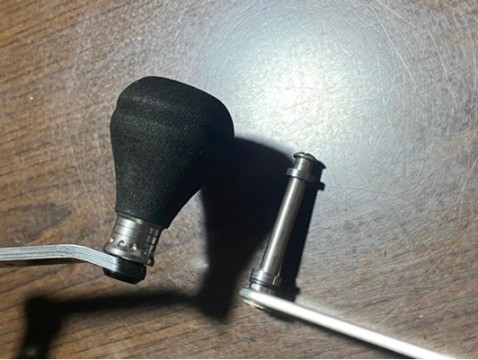

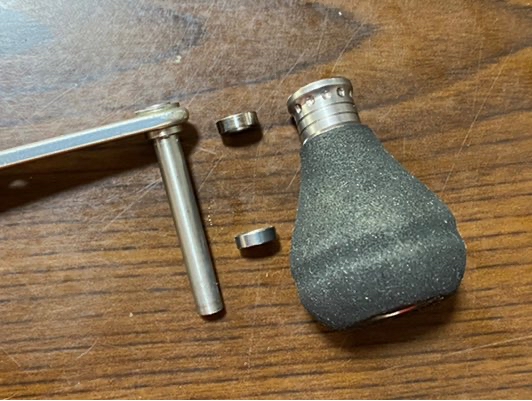

シャフトの長さが全然違うんですな。
ただ、ベアリングのサイズが同じ8×5×2.5だったので助かりましたわ、、、
あっ、付くよこれなら(^_^)ﾉ
で〜ノブが出来たら次はカウンターウェートの減量が控えております。
では、先ずノブから、、、
さてと、寸法こんなもんです。

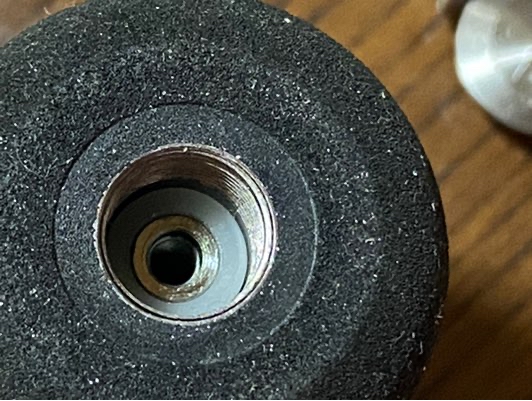

ベアリングの位置もこんな感じね、、、
要はね、ベアリングを如何押さえるのか？って事ですわ(^_^)ﾉ
もう少し寸法を詰めましょう。
下にひとつカラーを敷いてでノブを浮かせるとして〜
上のベアリングの位置からどの位シャフトの方が長いのか？

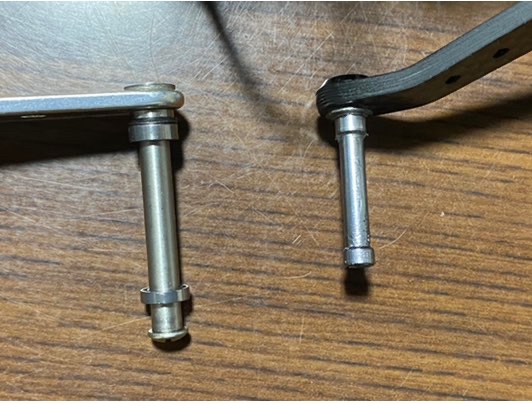

ロキサーニのシャフト長は24mm
このハンドルのシャフト長は34mm
とその差10mmと、、、、
でカラーをひとつ咬ませるので其れが2.5mmだから〜
ネジで固定する為には後7.5mm足りないって事ですわね。
て事は〜7mm位のカラーと言うか、スペーサーを咬ませてやれば良い訳ですよ。
丁度良い物が有ります(^_^)ﾉ

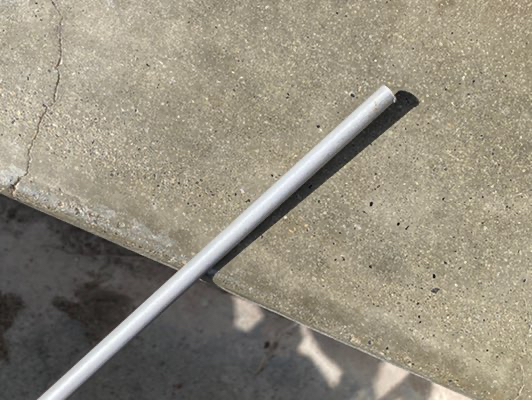

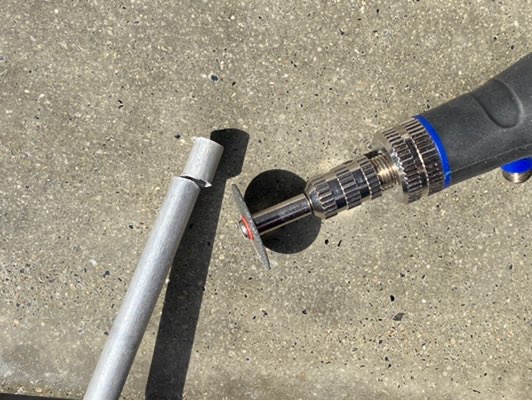

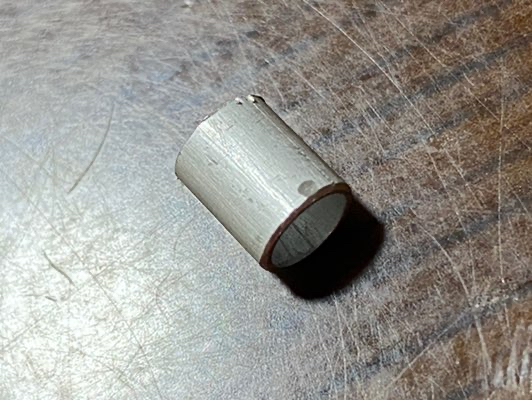

バンタムの改造の時に使った6mmのアルミパイプ。内径が5mmとシャフトにピッタリ填まるんですよ。
此奴を切ってスペーサーにすれば(^_^)ﾉ
微調整が出来るように7mmを少し下回る位の長さに仕上げました。

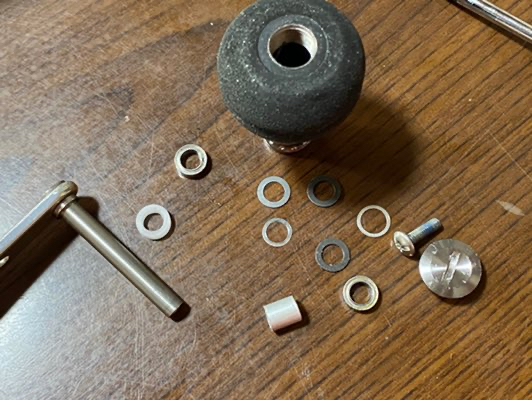

シム類を見繕いまして〜

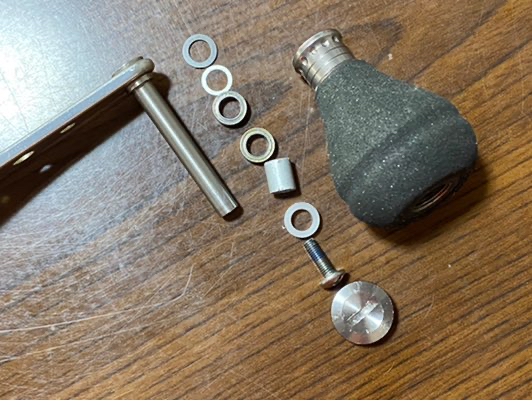

最終的にこの順で組み立てると決定〜
初めは一番下にカラーを入れるつもりでしたんですが〜変にノブが浮き上がるので変更しました。
一番下に調整用のシム、ノブをベアリングで挟んで、そのベアリングを押さえるように作成したスペーサーを乗せて最後にカラーで押さえ其れをビスで締めると。

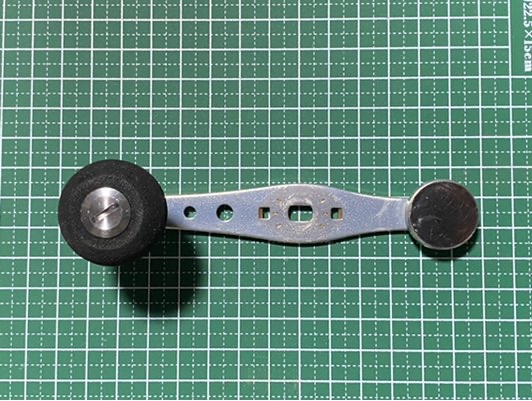

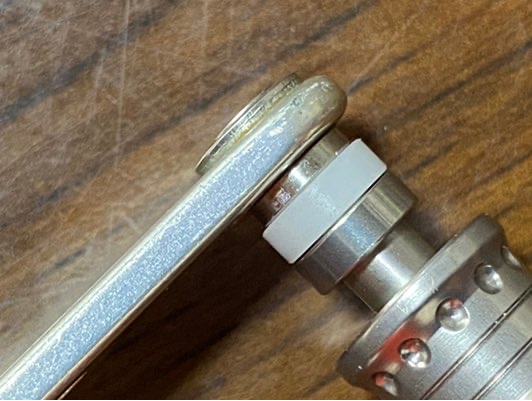

ピッタリよ(^_^)ﾉ

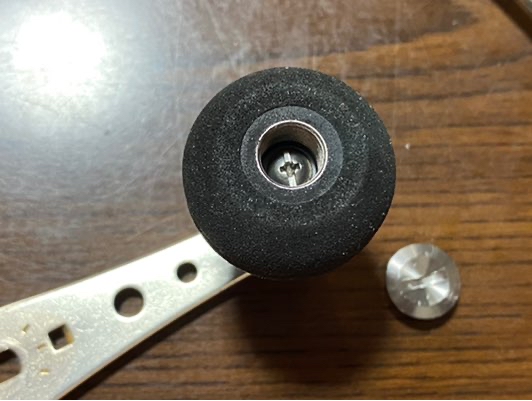

はい！
ノブ付きました〜(ﾉ^^)ﾉ
さて、、、次はカウンターウェートの減量です。

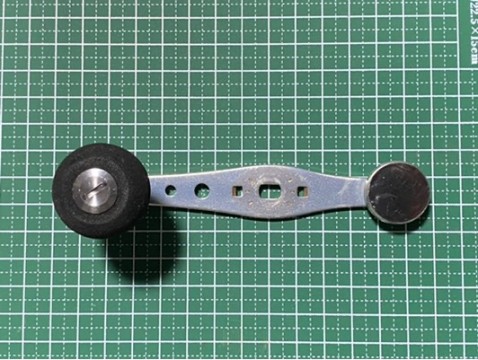

元はどんなノブが付いていたのでしょうね？
ウエイトがめちゃ重たいの、、、

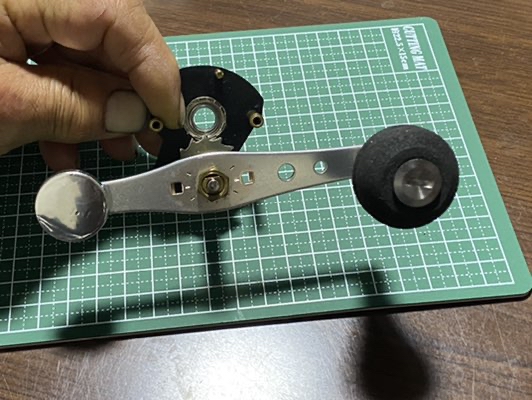

バランス位置が此の辺りですよ(^_^;)
シングルハンドルだけど反対側にカウンターウェートを乗っけてダブルハンドルの様にバランスさせるのがカウンターウェート式のシングルハンドルなのでありますから〜
ウエイトはバランスしていないと意味が無いのであります、、、
さて〜如何します？
ば〜んと削っちまえ〜！！(ﾉ^^)ﾉ

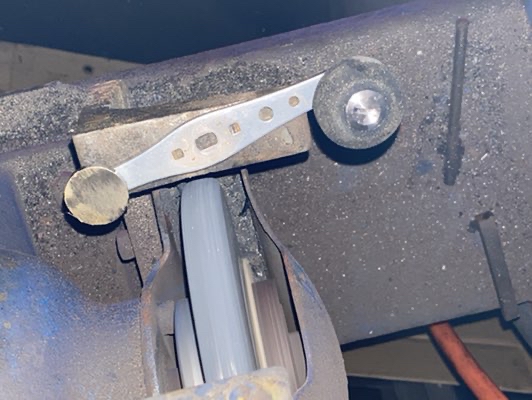

グラインダーでガ〜ンガンやってやったぜ〜
ワイルドだろ〜(^_^;)
火花が飛ばないと思ったら中身は真鍮だったぜ〜
ワイルドだろ〜( -_-)
とーさくさん、ちょっと元気出したら削り過ぎちまったぜ〜
ワイルドだろ〜(>_< )
最後のひとけ削りがまずかったか、、、
ほんのちょっとなんですけどノブ側が重く成ってしまいまして(T^T)
キャップを外すとほぼバランスするからこの位の重量超過って事か、、、
えっと〜ノブ側を何か減量出来ないかな？？

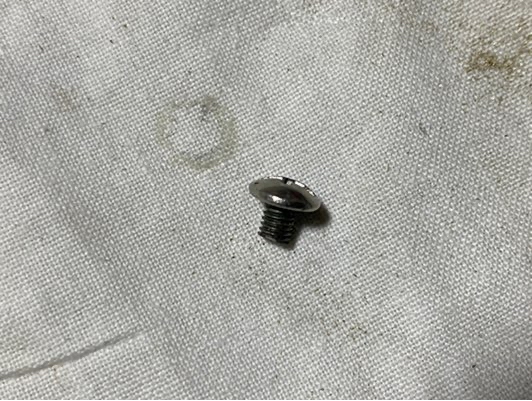

斬るか？

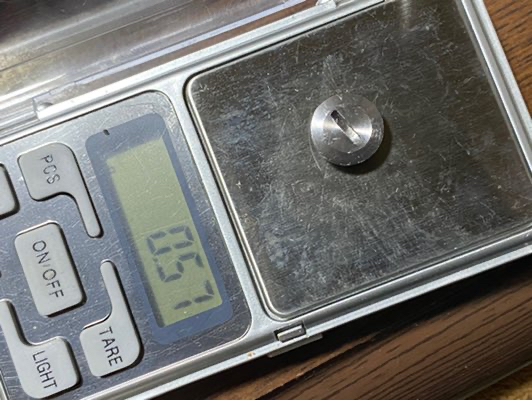

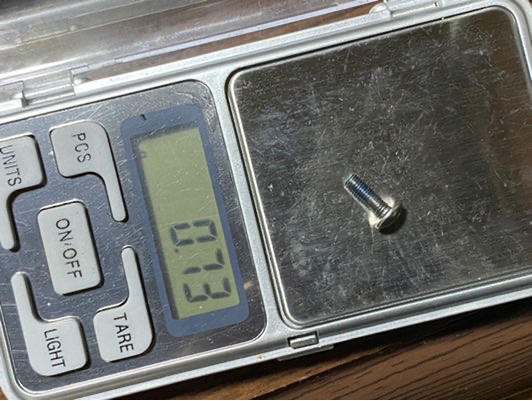

0.3g程減量できました(^_^)ゞ
まだ後0.3g近く重いんだけど〜
現実的にはほぼOKの領域なんですよ。この位のアンバランスはあちこちで吸収されちゃいますんで、、、
仕上げはと、
削り跡に剥き出しの真鍮を何とかしましたいよね
あ〜良い物が有りますわ(^_^)ゞ

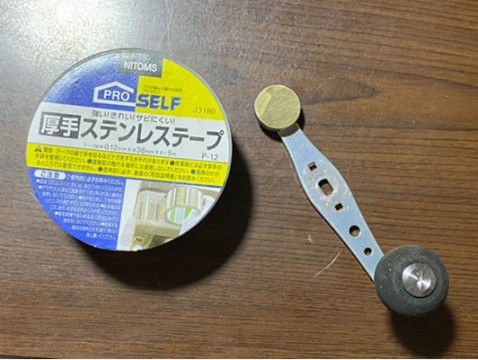

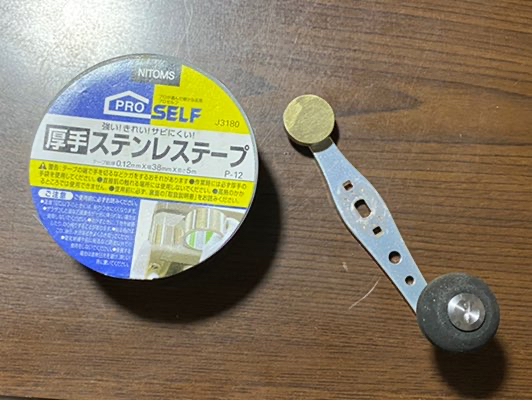

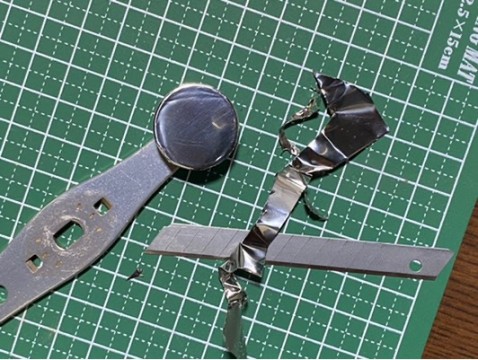

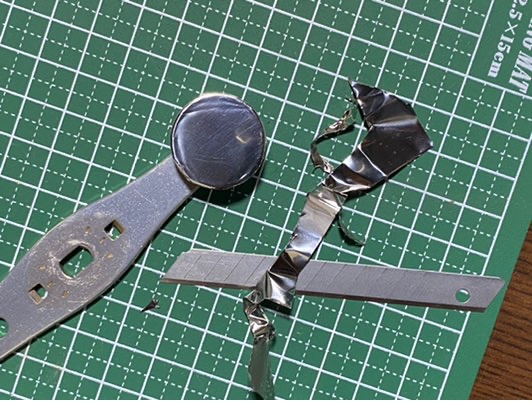

先頃ピニオンギヤの加工で使ったステンレステープ。此奴を貼り付けちゃおう。

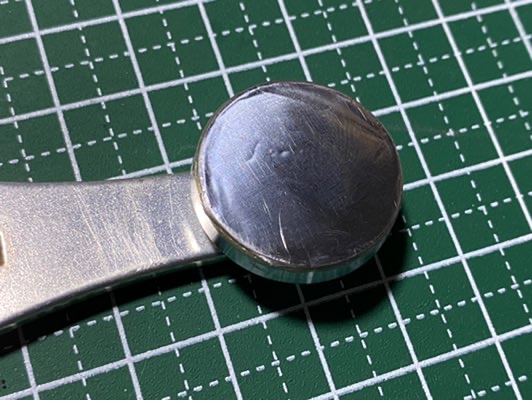

適当に切って貼り付けたら余分を切り取って〜角のバリをペーパーで修正。
良いんじゃね(^_^)ゞ
で〜嬉しい事にほんの少しですけど重量増にも貢献したようなんでありましてね。
バランス取れちゃいました〜
初めはこの状態だとノブ側がす〜っと下に下がってたんですよ。

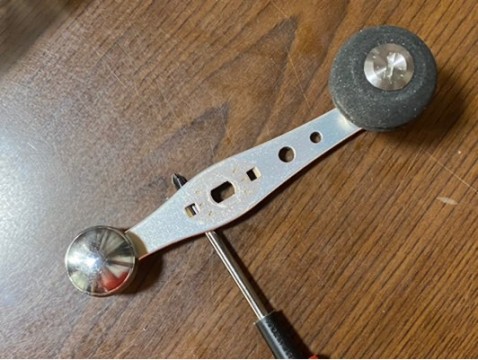

それがね、ビスを切って〜ステンレステープ貼ったら良い感じなのよ〜
どの位置にしても静かに止まってますわ。
やったね〜(^_^)ﾉ

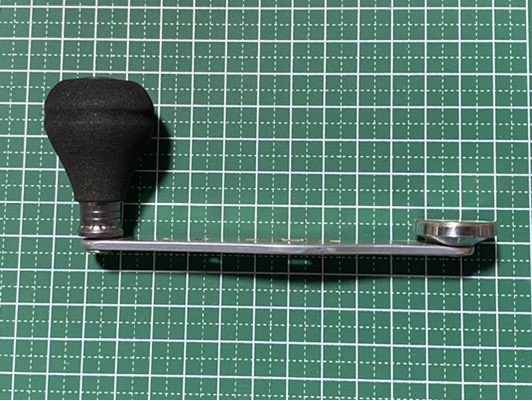

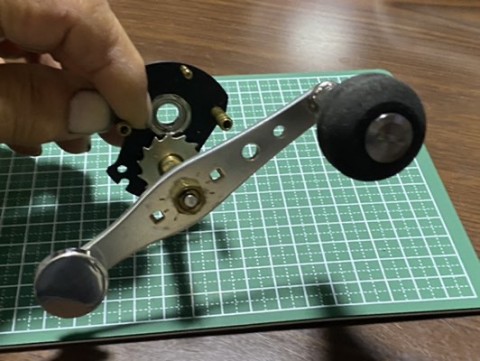

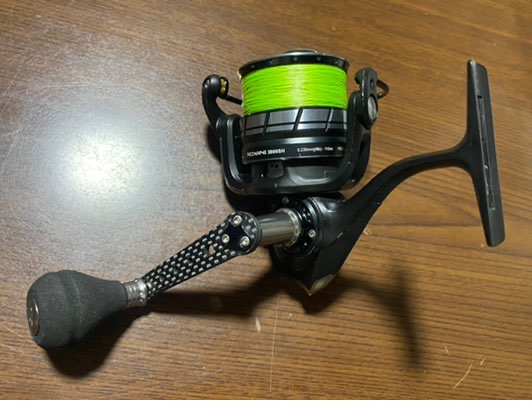

ちょこっとパワーハンドル
なんやかやとありましたけど、
完成で〜す！
残るは〜ひとつ(^_^)ゞ
次回、スプールシャフトの不具合を解消してみます。
