シマノ バンタム100 マグブレーキ化 マグ化 改造

  • カテゴリー:日記/一般

今回は、長らくお待たせ?しちゃいました~~~、


シマノ・バンタム100 のカスタム マグブレーキ化 です。
(^_^)


今でも、オールド好き、クラッシック好き、物好き?(^▽^;)

な人々に大人気な、オールド・シマノ・バンタム100。


200番とか、300番とか大きい番手もありますが、
やっぱり100番 くらいですね。人気は。

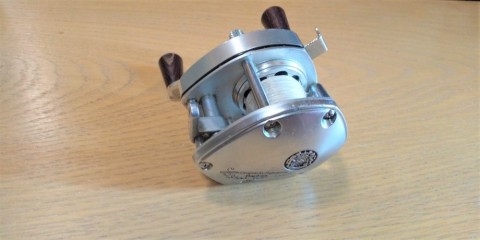

こんなリール。(^^)


このリール、遠心ブレーキでノーマルでも十分満足な使用感です。

しかし、スプールを軽量化して管釣り、渓流、バスのトップウォーターのミニプラグ なんかに使用したい方々がいまして、

そんな人には、アベイル の社外スプールがあります。

僕の場合、アベイルスプールよりはもう少し巻き量が欲しいのと、
スプール代の費用を抑えたいのもあり、ノーマルスプールを、
ブランキング しまして、軽量化してます。

ちなみに、トップチヌ、メバル 用です。
(*^-^)

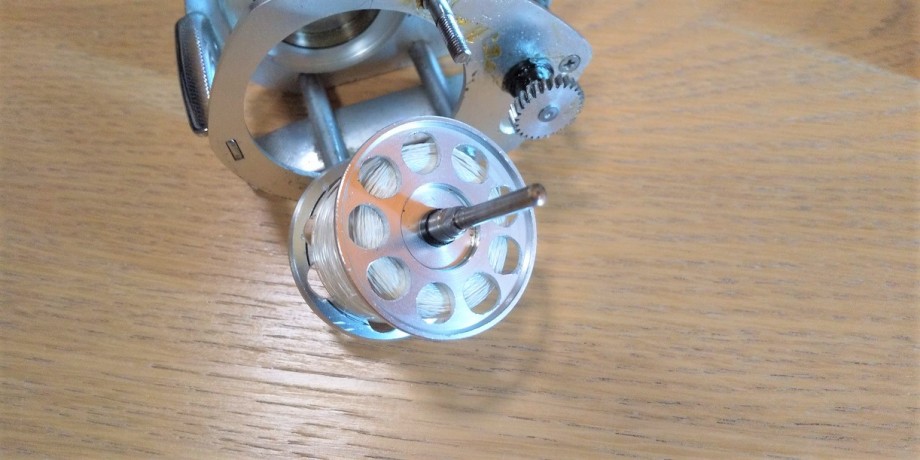

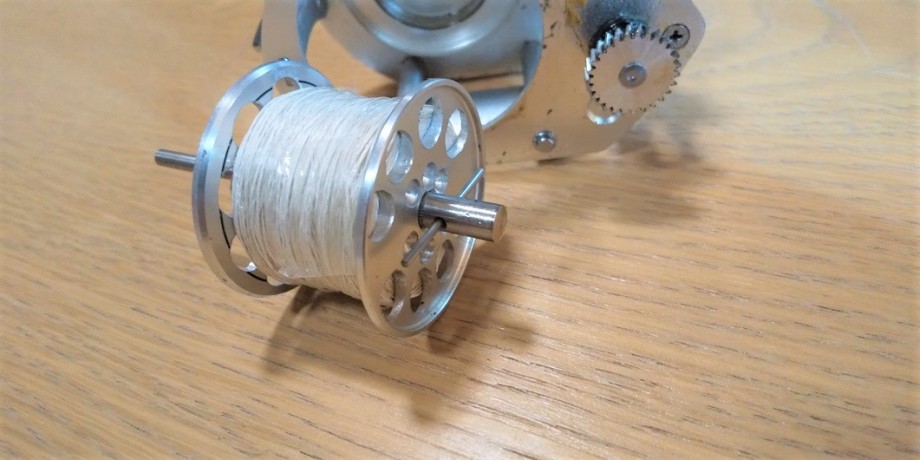

こんな風に。ブランキングで軽量化。


軽量化しますと~、ブレーキを強くしたい!
いや、強くというより適切にしたい。(^^)
ルアーって、重いものはブレーキあまりいりませんよね?

軽いものほど、ブレーキで制御しなければ投げられない。
そこで、マグ化、マグブレーキ化 です。




それでは、早速~、('-'*)

必要な物を~~、発表。

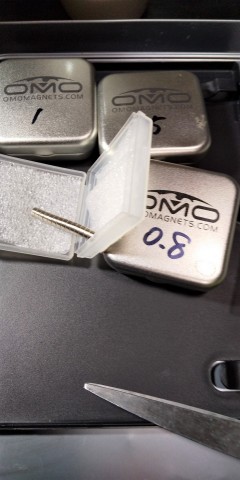

ネオジム磁石と、DVDケース

マグ化 に一番必要なネオジム磁石。
大きさは適当でいいですが、厚さは1mmくらいがいいです。
ちなみに、僕が使用してるのは径5mm。
アマゾンなんかで、購入。

DVDケース。
これは、ブレーキユニットを作るのに便利で厚さ1mmです。
プラスチックですね。
CDケースなんかと違って、割れにくいです。
どっかで、拾ってきてください。(*'-'*)


次、

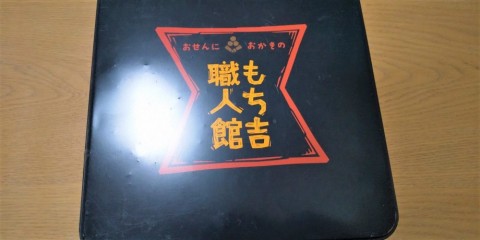

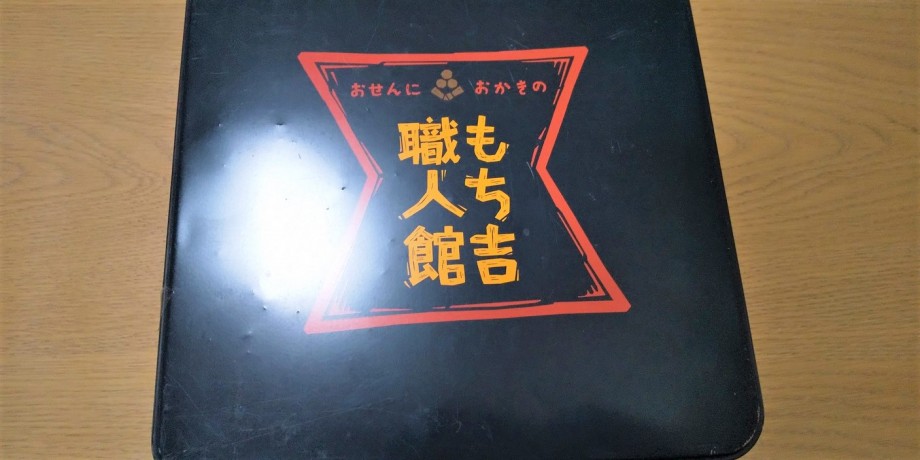

せんべいが入ってた缶。


金属製で、ネオジム磁石がくっつく物ならなんでもいいんですが、
家には、貰い物の缶がいっぱいあるので~~。

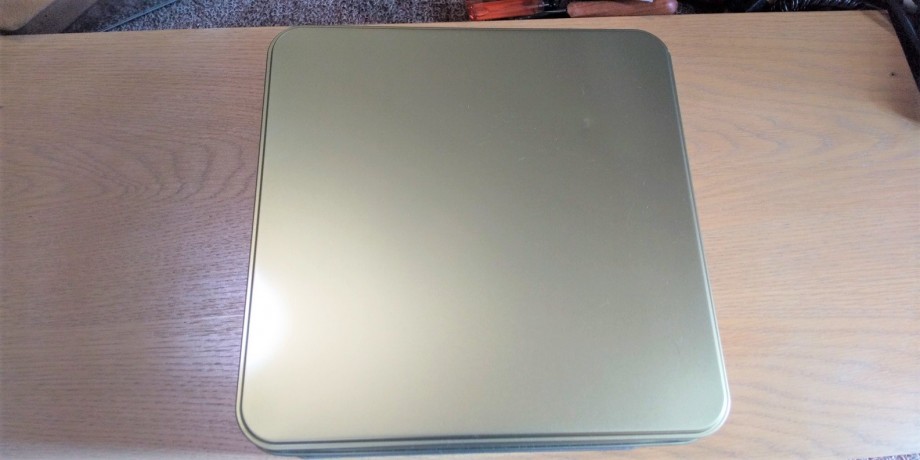

金色のも~、縁起良さそう?

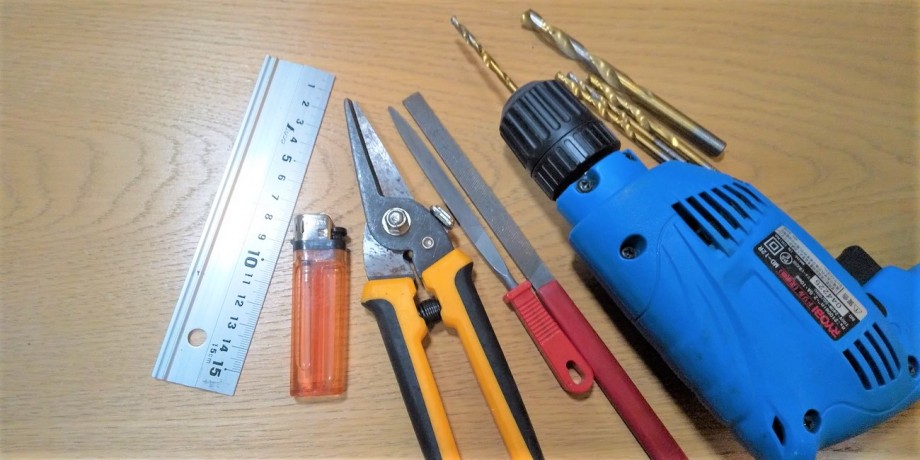

あとは、工具類。


ドリル、ヤスリ、金切りバサミ、ライターなど。
なるべく、特別な工具がいらないようにとは思ってます。
(^^)



じゃ、始めます。

その前に~、イメージしやすいように~、
どこに、マグブレーキユニット をつけるか。

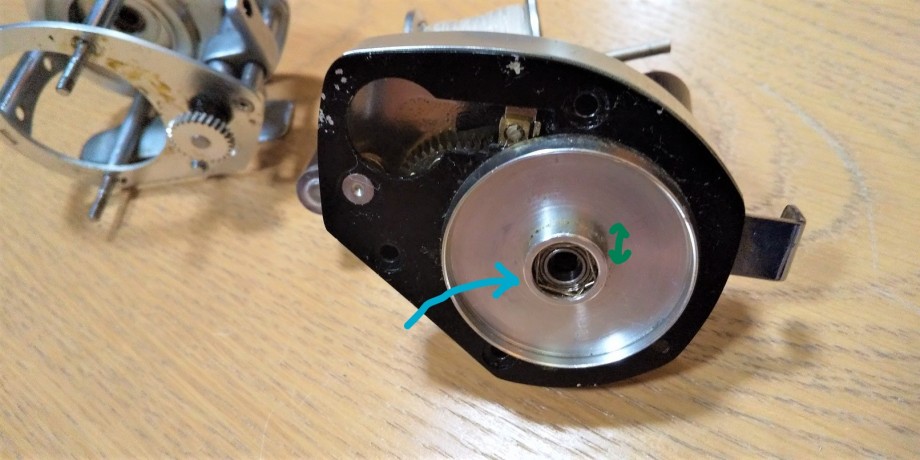

ここです!ここっ!(*^-^)

青矢印のとこ、シマノリールはボコっと出てます。
緑の矢印の幅が、ありますからマグユニット をはめ込みます。



それでは~~、始め~~~、

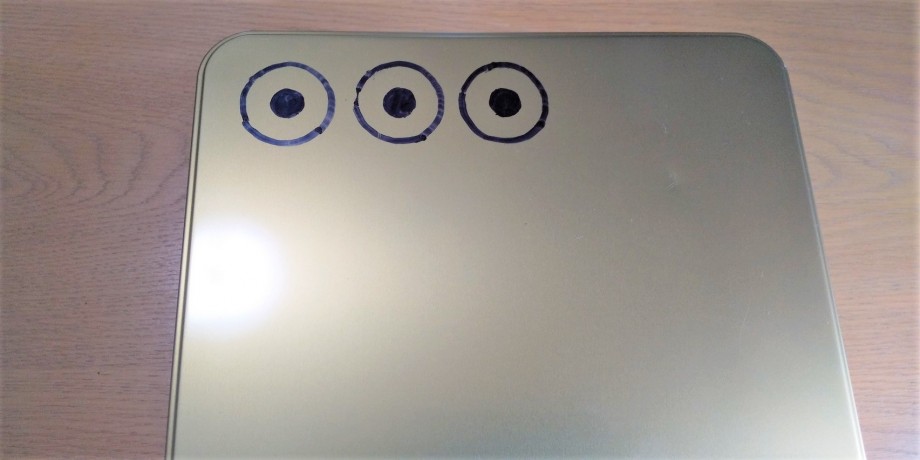

じゃ、せんべい缶に~、丸書いてチョン。



丸書いてチョン。


一応、上記のシマノリールのベアリング部分の出っ張りに
はめ込みますから~、サイズは定規で測ってください。
まあ、後で削ればいいんで、適当でいいで~す。(^^)v

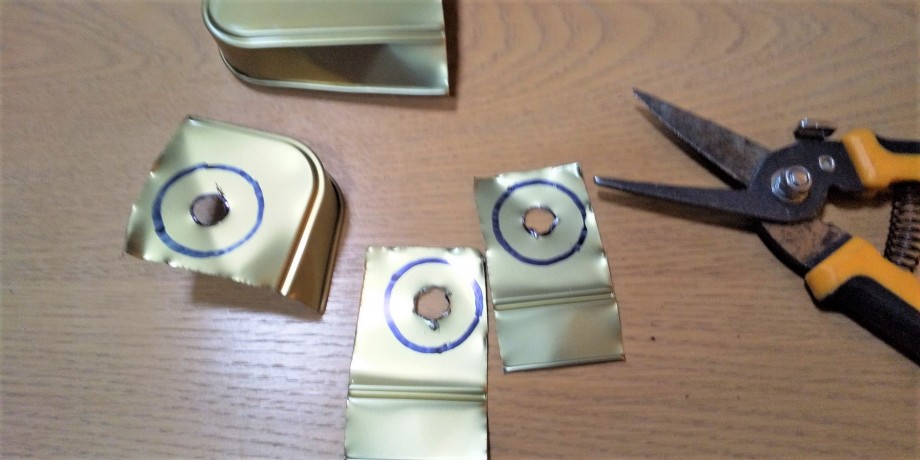

穴あけ~。


穴を開けて~~、



金切りバサミで切り~~、♬






こんな感じ。


んで、ヤスリで穴、外周を綺麗にしてくださいっ。

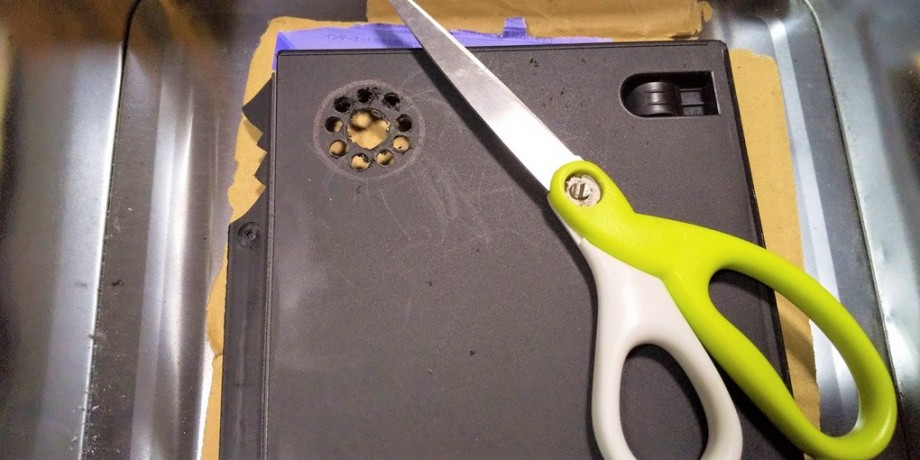

次は~、DVDケース。

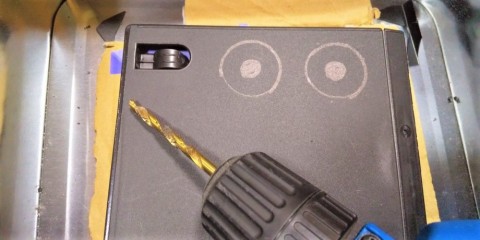

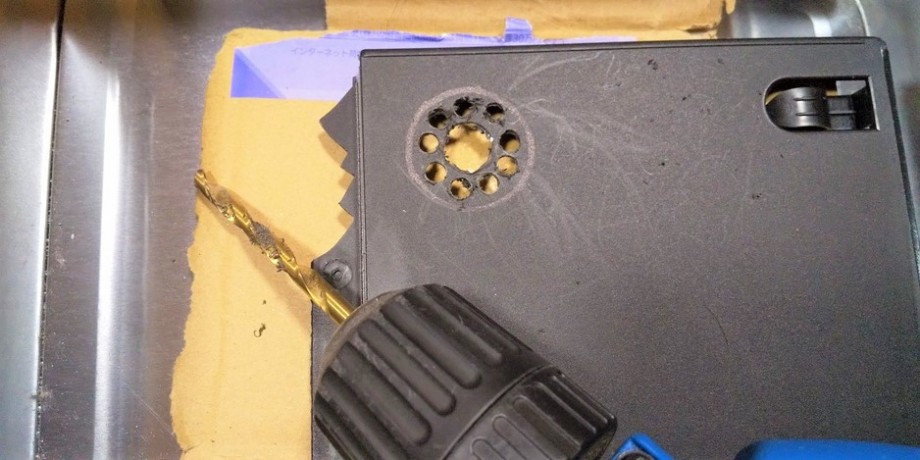

同じように、丸書いてチョン。

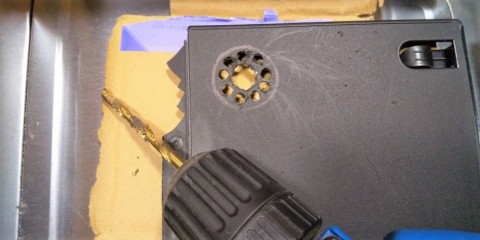

磁石をハメる穴も開ける。


僕は、9個くらい開けてます。
この穴に、ネオジム磁石 がハマります。
これも、小さければ後で削ればいいし~、ちょっと大きくても~、
磁石はそんなに動きません。

ただ、真ん中の穴!これはちょい小さめで。
接着剤 を使わず、脱着可能なブレーキユニット ですんで~、
真ん中の穴で、キュ~~~っと、止めますから、後でデコボコに擦り合わせながら~、ヤスリで調整します。




んで、ハサミで切り~、



で、こう。

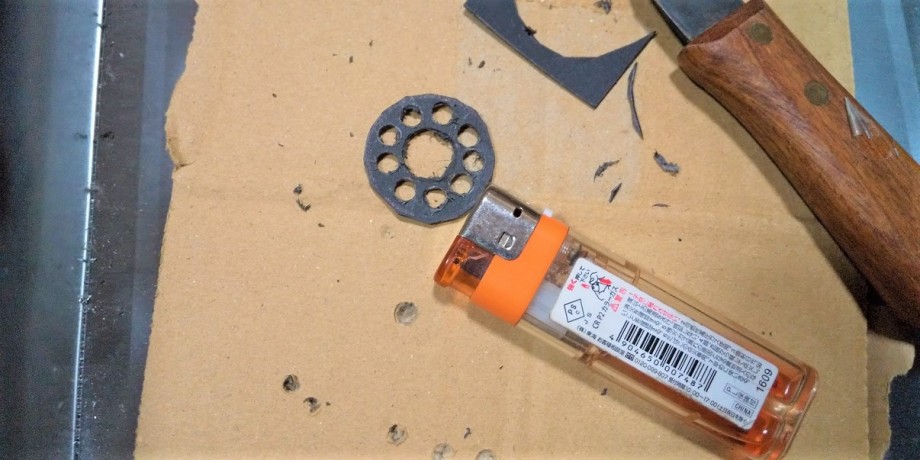

プラスチックの穴あけでのバリ部分は、ライターで炙ったら綺麗になります。
あとは、このパーツがベアリングの出っ張り部分にキュッと入るように~、ヤスリで調整してくださいね。(^^)

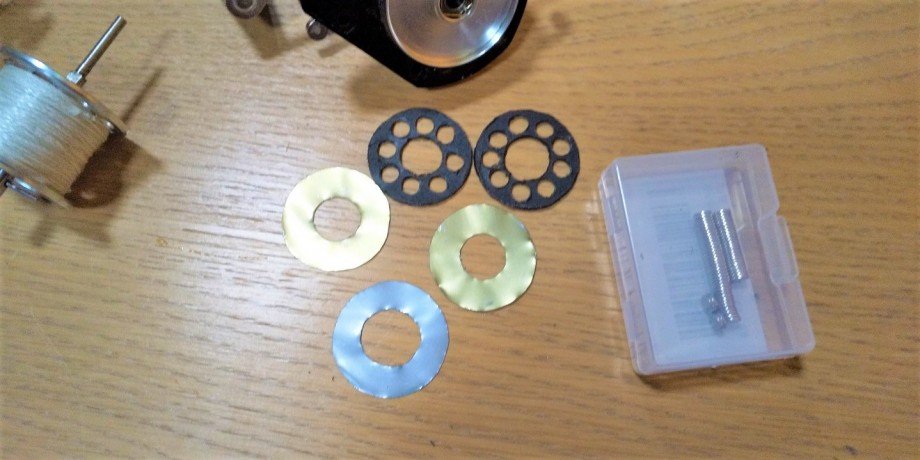

こんなん出来たっ。♬

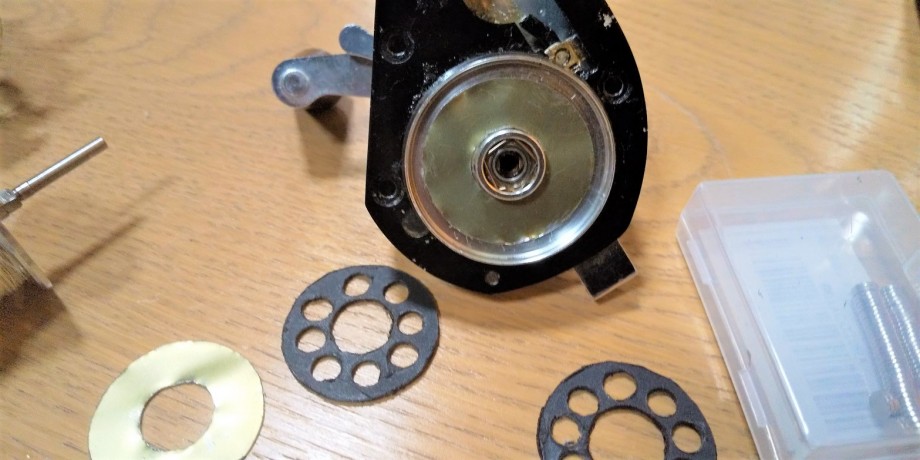

はい、これで必要な物がそろいました~~~。
(^^)



じゃ、マグネットブレーキユニット 取り付けます。



先ずは、金属板をハメて~、

このパーツは、きっちりしてなくてもいいです。
ガバガバでもオッケー。(・・。)ゞ

磁石が付く部分。




次~、

DVDケース で作ったパーツをはめ込み。

このパーツは、穴にキツキツでよろしく哀愁。♪(* ̄ー ̄)v
これで、脱着式ユニットをハメ押さえです。♬



あとは~、磁石をハメるだけ。(^^)v

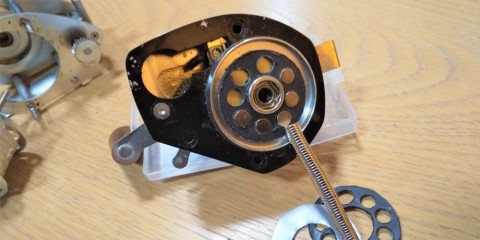

ネオジム磁石 を好きなだけハメてください。(^^)
プラスマイナス交互に付けてくださいねっ。


んで、軽いの投げる場合は、全体的に磁石ハメて~、薄く。
重いの投げるんだったら、穴5個くらいでいいかも?
で、ブレーキ足りなかったら、磁石を重ねて。

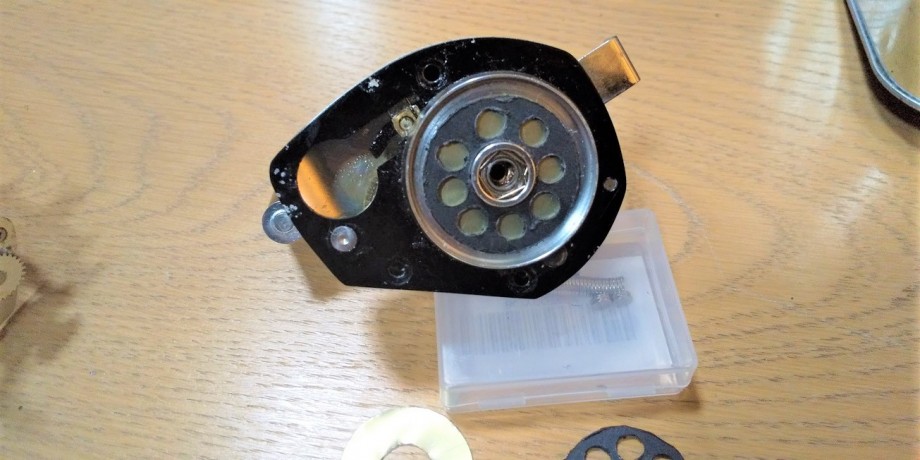

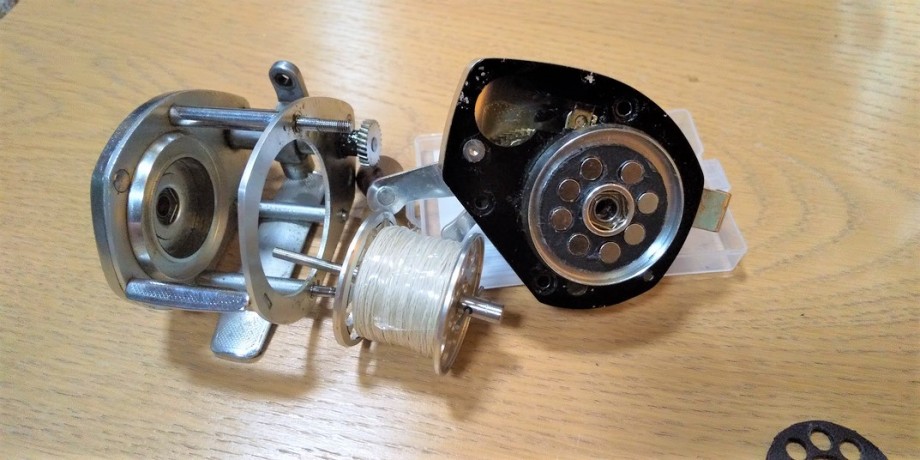

こんな感じです。(*^-^)




遠心ブレーキとマグブレーキのダブルも♬




んでんで、ちょっと手間だな~~って人は~~~、



こうっ、

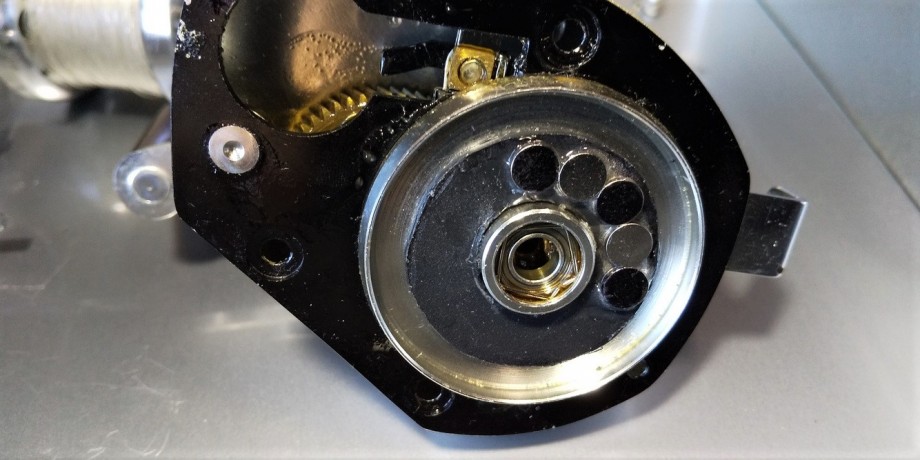

DVDケース、プラスチックユニットに磁石を接着剤で。

これでも、十分です。(^^)
ただ、金属板パーツがあったほうが、ブレーキ力が安定するようです。
あと、現場でブレーキ調整してるときに、接着剤が取れちゃうことも稀にあり。

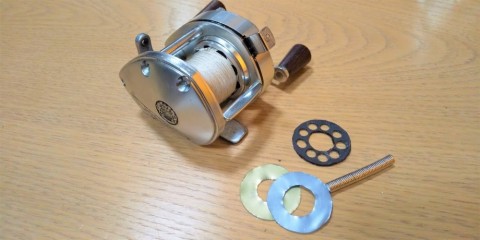

バンタム100 マグブレーキ化


バンタム100の脱着式マグブレーキ化でした。
(*^-^)

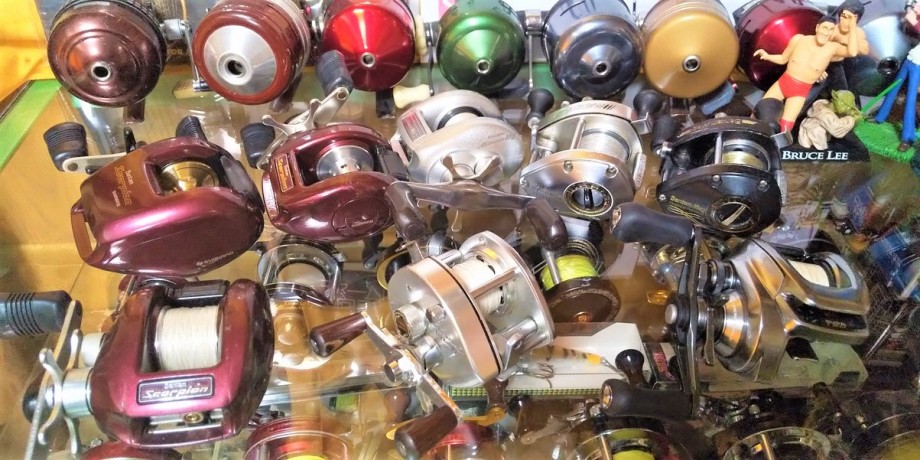

最後に、手元にあったスコーピオン、バンタム系並べてみました~。♬





いいリール達ですんで、まだまだ活躍しますよ~~~。
(*^-^)



ではでは。☆彡
