自作アベイルマグブレーキ バンタム100 カスタム 改造

  • カテゴリー:日記/一般

前回、シマノ バンタム100のブレーキをマグ化 しました。


ここ
https://www.fimosw.com/u/hidarimidoru/cjf7jhzksgnav5




こんなの


ただ、この自作マグブレーキ は、ノーマルのスプールを
ブランキングした物、またはノーマルスプール用でして。
(^^)



大人気のアベイル・スプール なんかの浅溝スプールなどにブレーキを効かすのには若干難ありです。

効かせれないこともないですけどね。(^^)

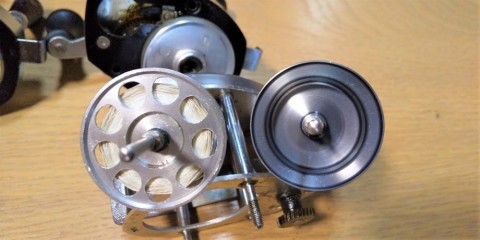

ノーマルブランキングスプールと、アベイルスプール

左がノーマル(オリジナル)スプール、右がアベイルスプール。

自作マグブレーキ の磁力を効かす部分が、アベイルスプールは引っ込んでます。

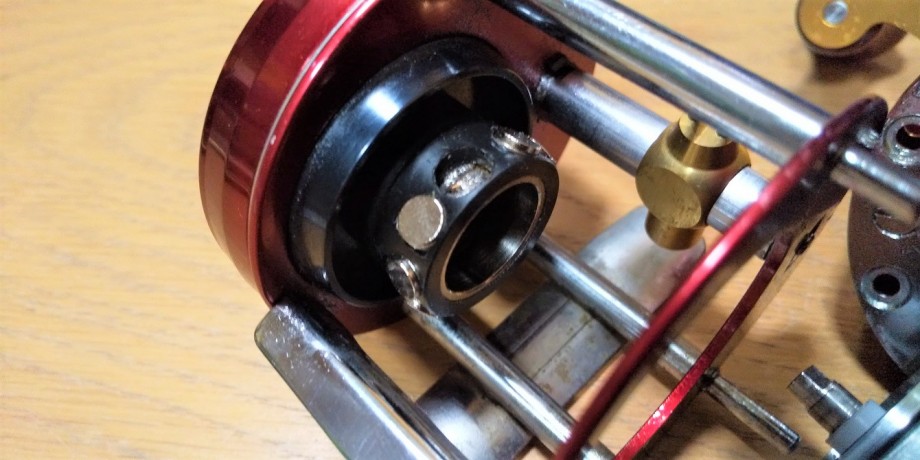

これ用には、例えばアブ 2500c なんかだと~、
アベイルマイクロキャストブレーキが発売されてます。


こんなの。(^^)



そんで、これをちょこっと加工すれば~、バンタム100の
アベイルスプールにも使えることは、検証済です。



こうなる。(^^)v



ちょっとアベイルパーツを削るのと~、付けるとこの径が違いますんで~
隙間埋めパーツを作らなきゃいけませんが。(*^-^)



これ。


このパーツ、アンバサダー2500c用 のマイクロキャストブレーキAMB1520  って、パーツです。

結構、売り切れてるみたいでして、ちょい小さくなって使う磁石の数が増す?かもですが、マイクロキャストブレーキAMB1540
の方も使えると思います。

シマノ用でもあるとは思いますが~、何しろ購入しないと合うか分らないんですよねぇ。まあ、大体どのパーツも加工すれば使えるとは思いますけども。(*'-'*)




しか~~し、そのままちょい加工でパーツ をポン付けじゃブログとしてつまらない?(^▽^;)




と言うことで~~、


自作アベイルマグブレーキ 作ります。(^^)v


めんどくさい方は、アベイル製品を是非購入してくださ~~い。
僕も、随分と購入してま~~~す。(^^)v(^^)v(^^)v




では、まず~~~、今回必要な物の発表です。(^^)

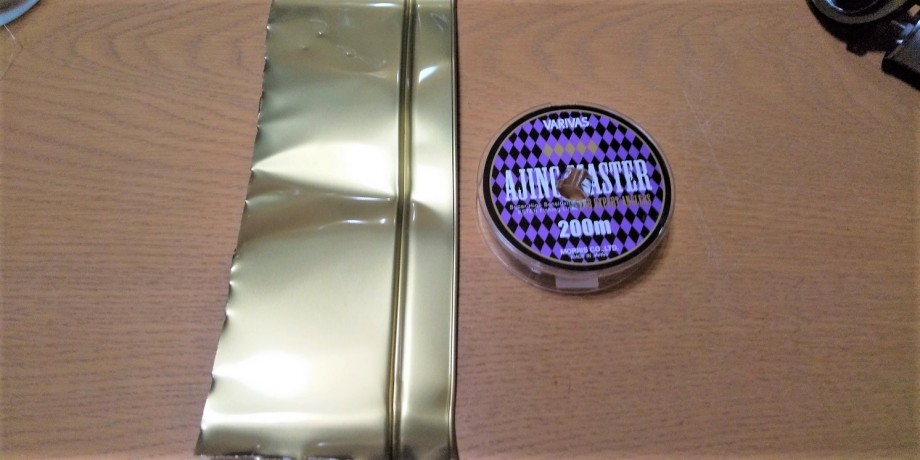

ブリキの金属板と、ライン用ボビン。


金属板、磁石が付けばなんでもいいです。
煎餅の入ってた缶なんかが、薄くてグ~~~~。('-'*)

それと~、ライン用ボビン。
これは、エステルライン、アジングマスターが巻かれてたボビン。
これも~、大概の製品は規格が似てるんで~、なんでもOK!
w( ▼o▼ )w



じゃ始めます。

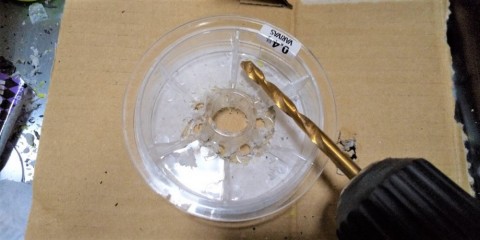

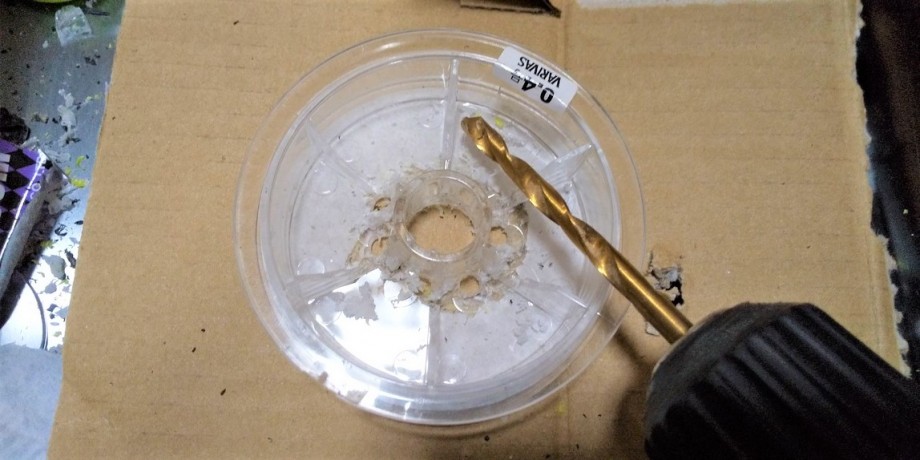

まず、ボビン。

を、



穴だらけ~~。(・・;)


間違っても~、ボビーを穴だらけにはしないでね。
(>▽<;;
最近、ボビー、問題起こして見なくなっちゃったもんね。



で、

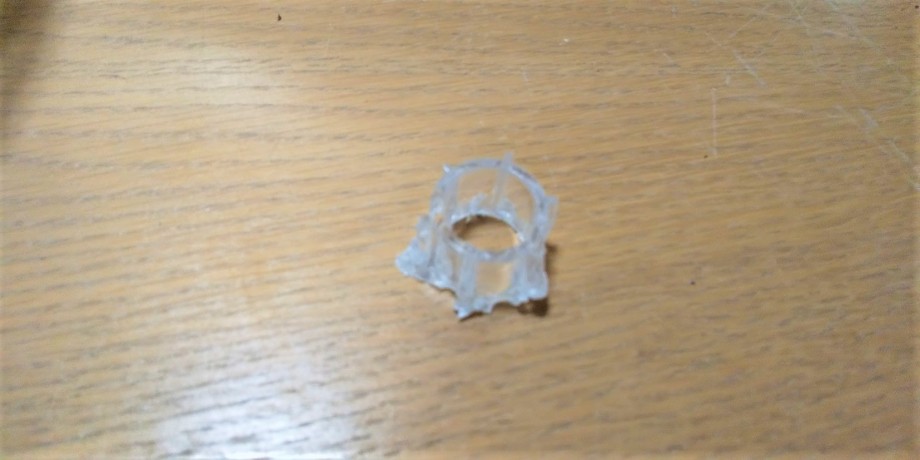

ボビンの真ん中の~、芯の部分。



これを、綺麗にしま~~す。


ちょっと、グラインダー使っちゃいましたが、ヤスリでのんびりとやってもいいです。
外も、内側も綺麗に。

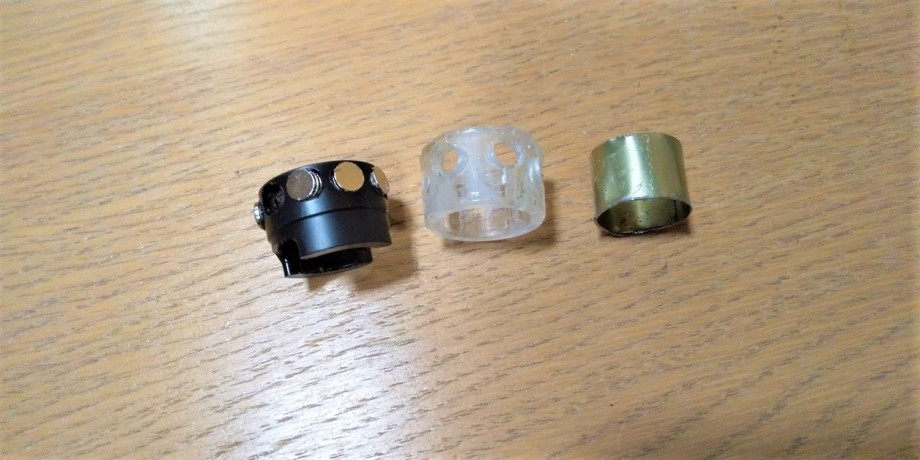

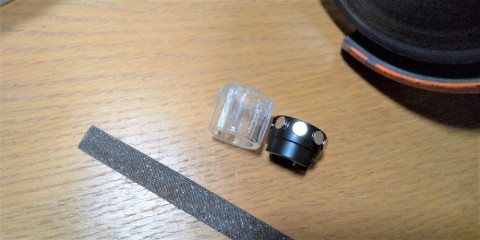

アベイルブレーキと比較。


アベイルマイクロキャストブレーキの、本体部分になるパーツです。

バンタム100 には、どちらもちょい長いんで~、削ります。

後で、どうとでもなりますし~、コンマ何mmなんていう精度の世界じゃないですから、適当に。




お次は~、磁石の付く部分。

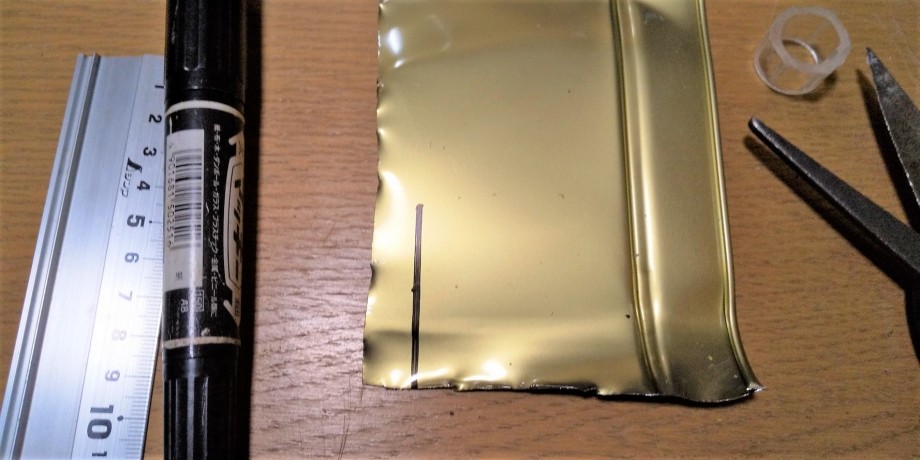

磁石の付く部分、金属板を金切りバサミで切ります。
自作マグブレーキ・パーツ の内側に入るパーツです。
これも、寸法を測ったほうがいいですが、ある程度適当でok!
(^_^)



こんなのね。


で~、こんな。


画像のように~、外側パーツの中に入るわけです。後でね。
(^^)


お次~~~、

次は、ブレーキ外側パーツに磁石の入る穴あけ作業。

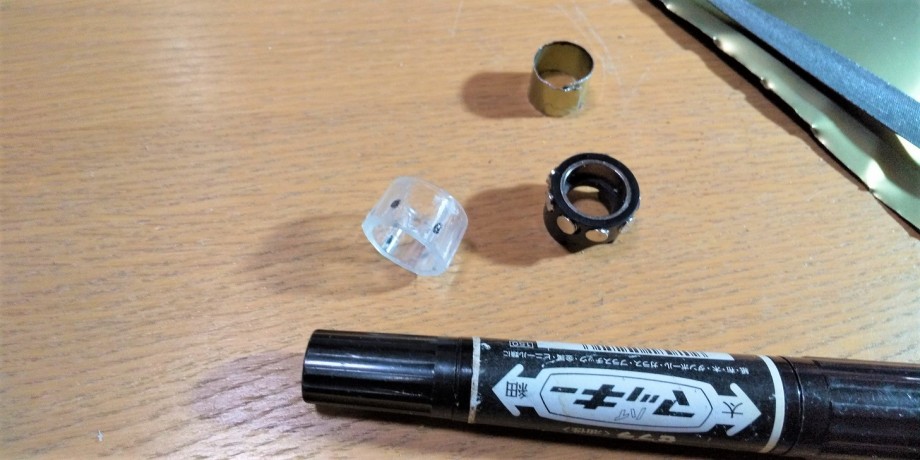

マッキーで、穴開け場所にマーキング~ググ~~。
(* ̄∇ ̄*)

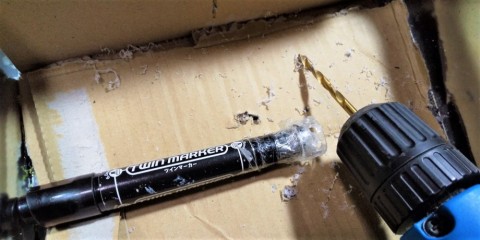

なんか、棒なんかにセロテープなんかで取り付けると穴開けやすいです。


こう。

7~8個磁石の穴開ければいいかな?

穴あけに自信のある方は10個いってみます~?
♪(* ̄ー ̄)v

んで、穴あけしたパーツのバリをヤスリで落とし~、
ライターでちょい焙れば、見た目も綺麗になります。




こんなの出来た~~~~~。(^^)v


とりあえず、自作アベイルマグブレーキ に必要なパーツは完成!
\(^▽^)/

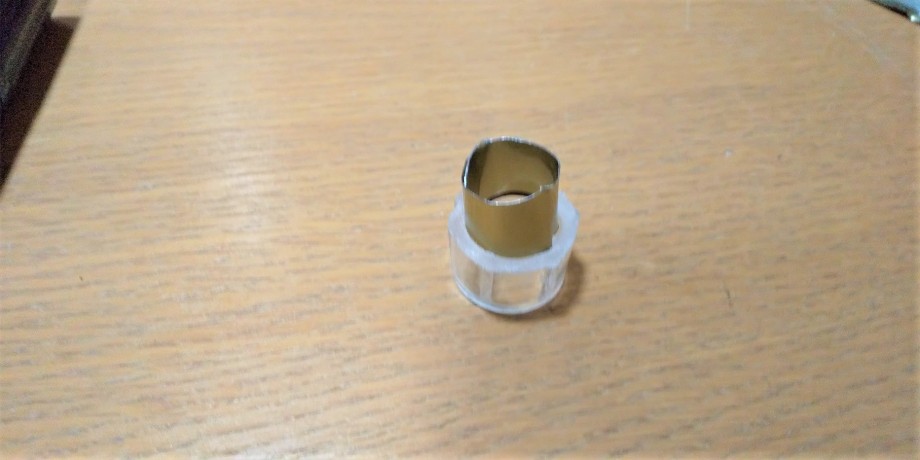

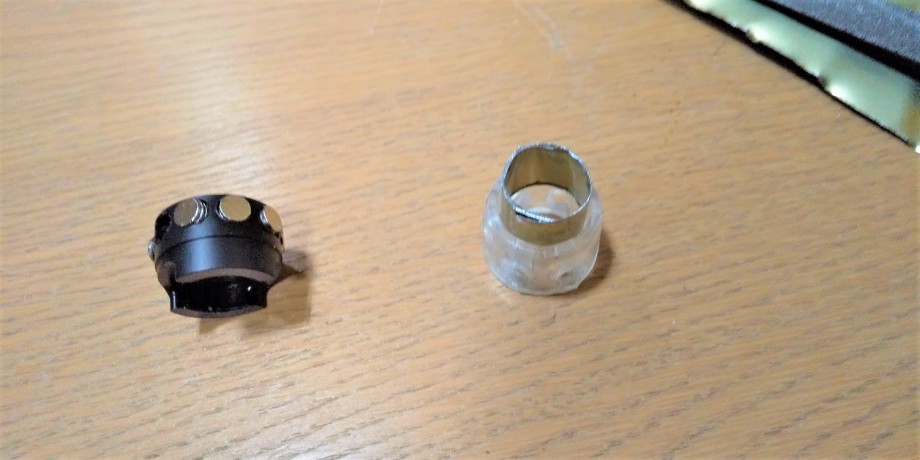

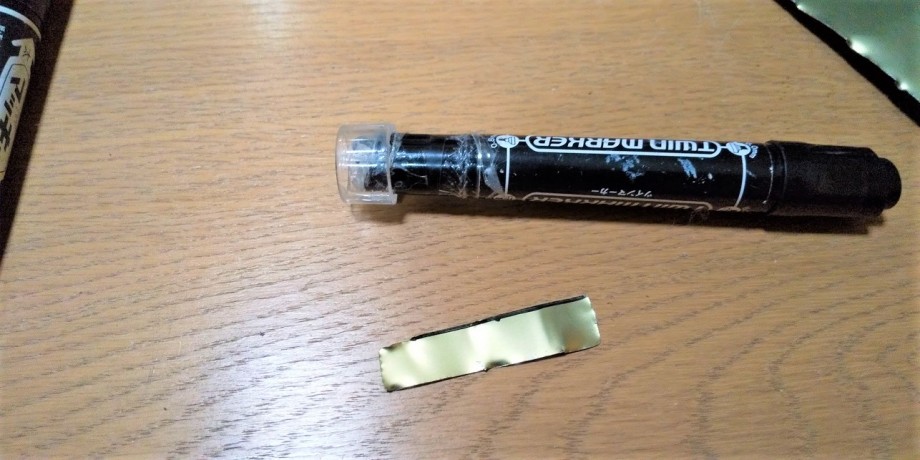

外側パーツに金属板を丸めて~入れる。


外側パーツに金属板を入れますが~、穴よりちょい大き目な円を作ってくださいね~。
なんでもいいですが棒なんかに巻き付ければ、綺麗な円状のパーツが出来ます。



そして~~、ほいっ。(^^)v


自作パーツに、今度はネオジム磁石 を入れていく。

これも、後で何個でも追加で磁石を付けれますから~、
(多いほど、ブレーキが利く)
お好きな個数を。(^^)



はい。


これで、自作アベイルマグブレーキ は出来ました!

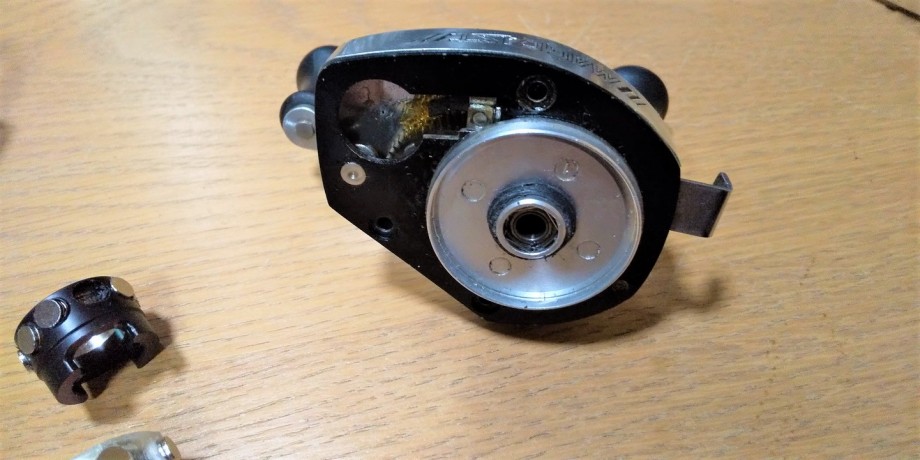

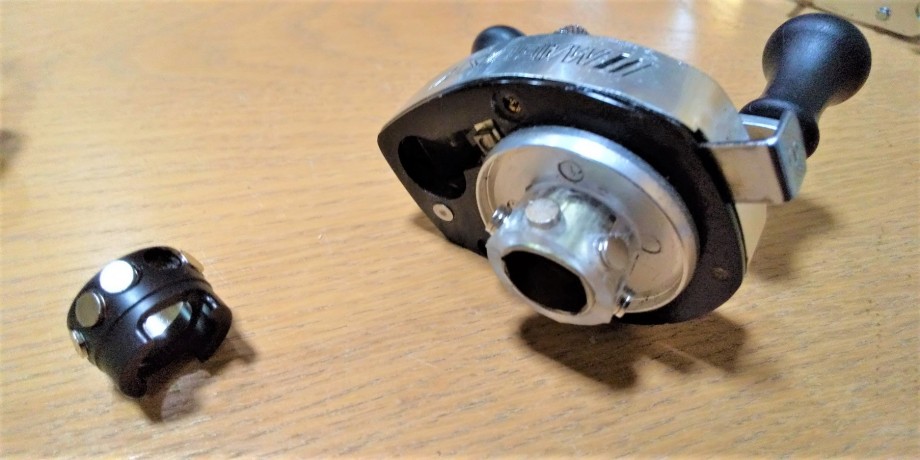

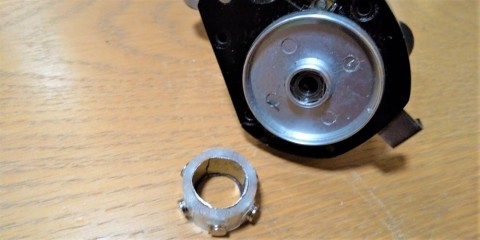

が、上記画像!
バンタム100に装着するベアリングの出っ張り部分と、
パーツの径が違うっ!(>▽<;;


でもでもでも~~~、そんなの関係な~~~い!
♪(* ̄ー ̄)v



自作パーツの方が径が大きいんで、隙間を埋めるパーツを作りますよ~~。



みんな大好き DVDケース を使う。

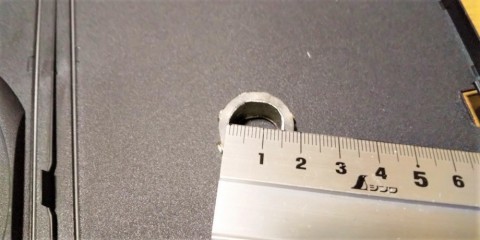

自作パーツの内径を測り~~~、

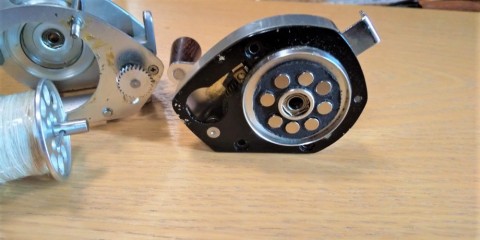

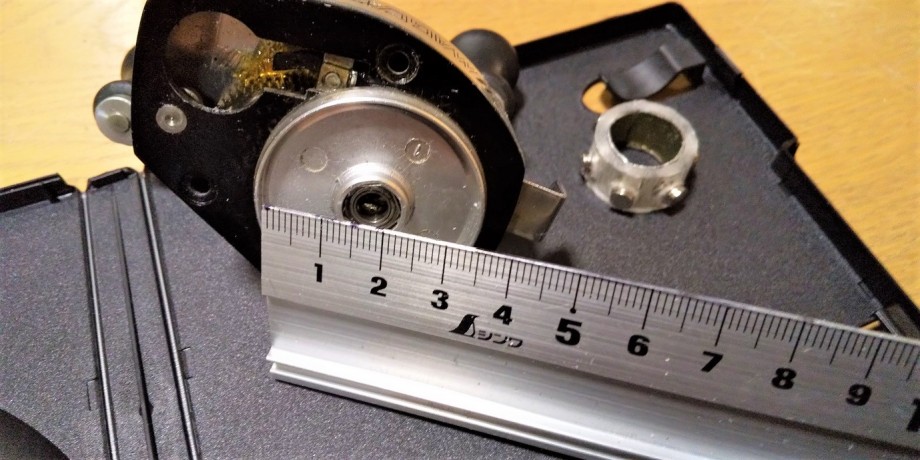

バンタム100の寸法測り。

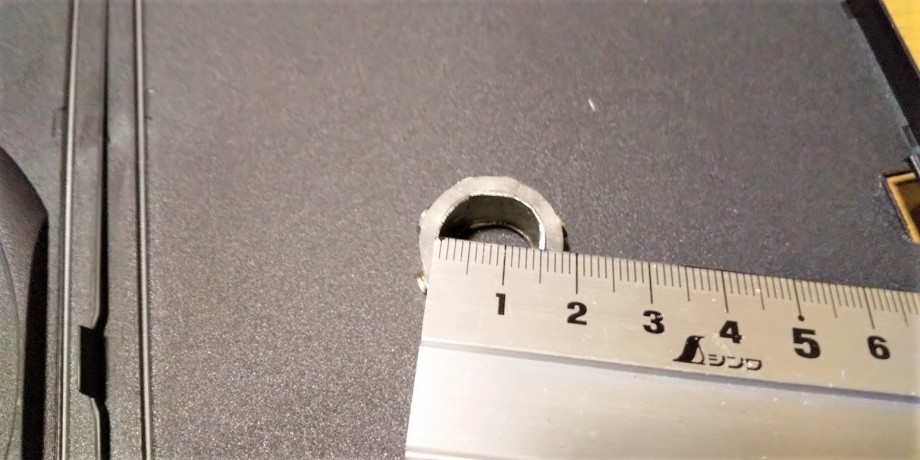

バンタム100のベアリングの出っ張り部分の外径測り~~、

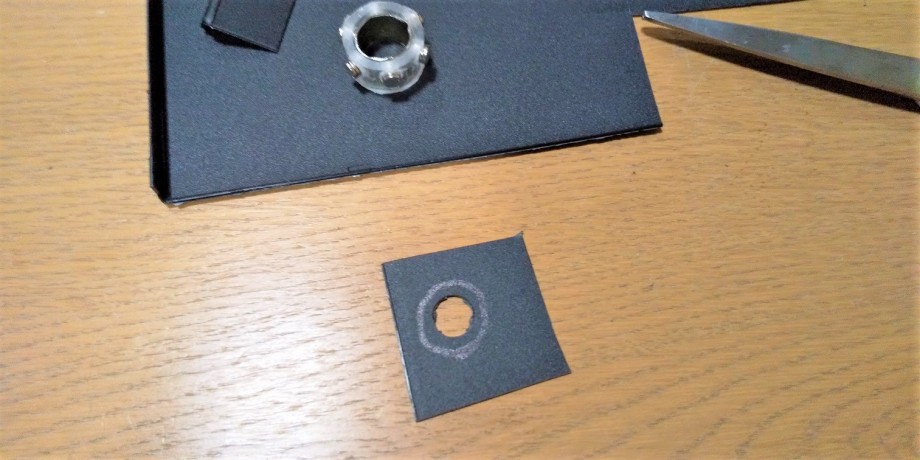

丸書いてチョン。


隙間埋めパーツに、穴開けて~、ハサミで外周も切り~~、




ヤスリで削ると~~~~、

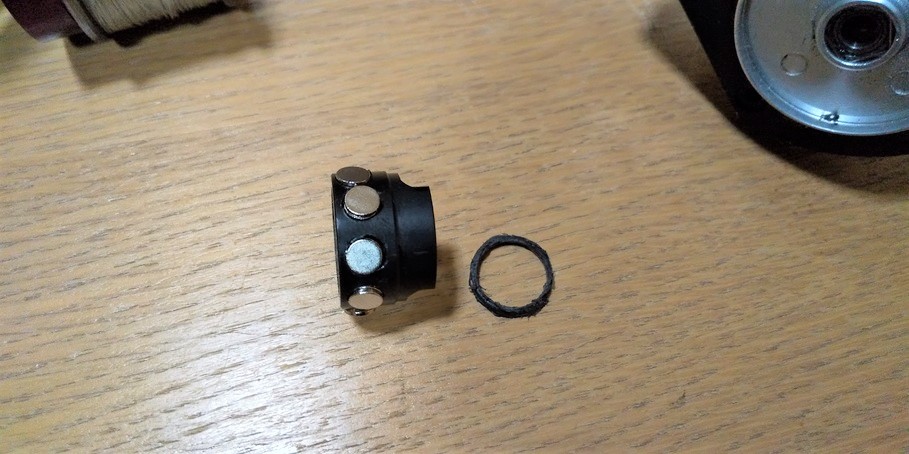

こんなパーツが出来ましたよ~~~~、(^^)v

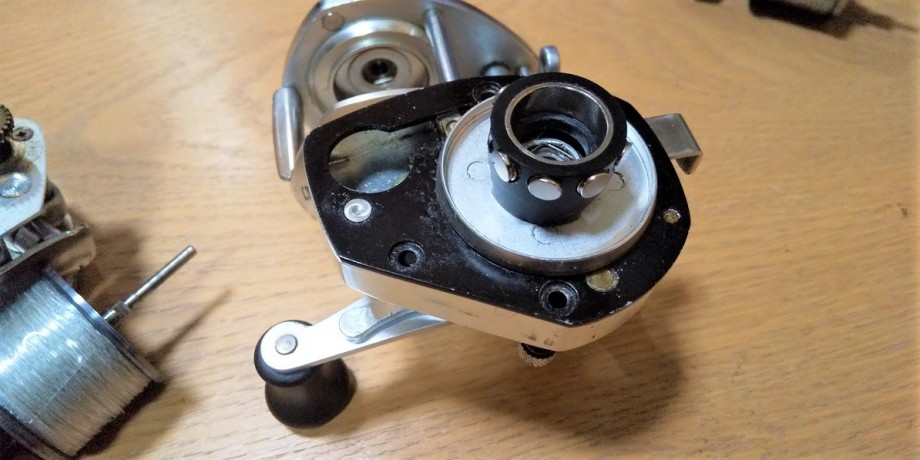

んでんで、このパーツをバンタム100 本体に装着。



隙間埋めパーツ。


これで、自作アベイルマグブレーキ のパーツを取り付けることができます。



寸法バッチリ!



後は、お好みで現場で磁石を外したり、付けたり~~。

接着剤なんかも使ってませんので、パーツを外せばいつでも元に戻せますんで。(*^-^)

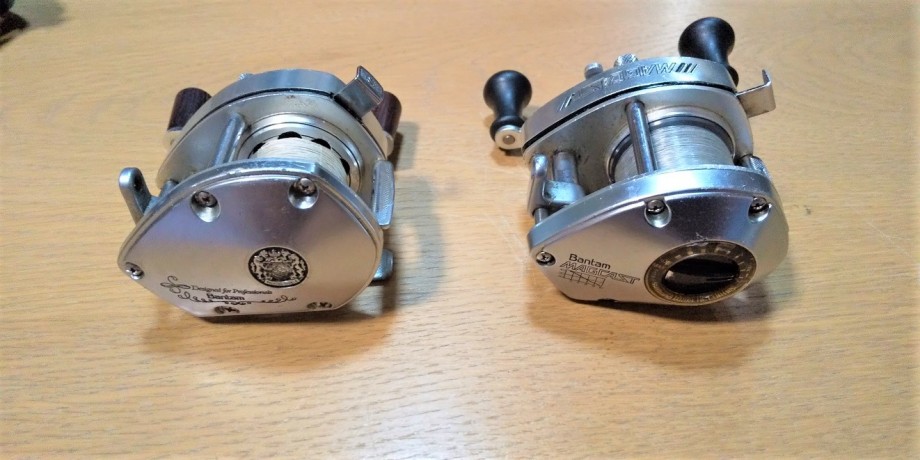

バンタム100 を使って、釣りを楽しまれてくださ~~~い。
(*'-'*)


ではでは。☆彡
