超簡単!オールドリールのマグ化 バンタム100EX 改造

  • ジャンル:日記/一般

超簡単!オールドリールのマグ化



先日、オールドリール・シマノ・バンタム100EX のスプールをカスタムをしました。



ここ
【ぽんこつ野郎の生き残り】 シマノとダイワの融合 バンタム100EX スプールカスタム 改造 (fimosw.com)



オールドリール、遠心ブレーキのシマノ・バンタム100EX に、マグブレーキのダイワ・TD-S の軽量スプールを使えるようにするカスタムなんですが、そうしますと遠心ブレーキが使えなくなる。



で、超簡単!オールドリールのマグ化 となる訳です。(^▽^)/

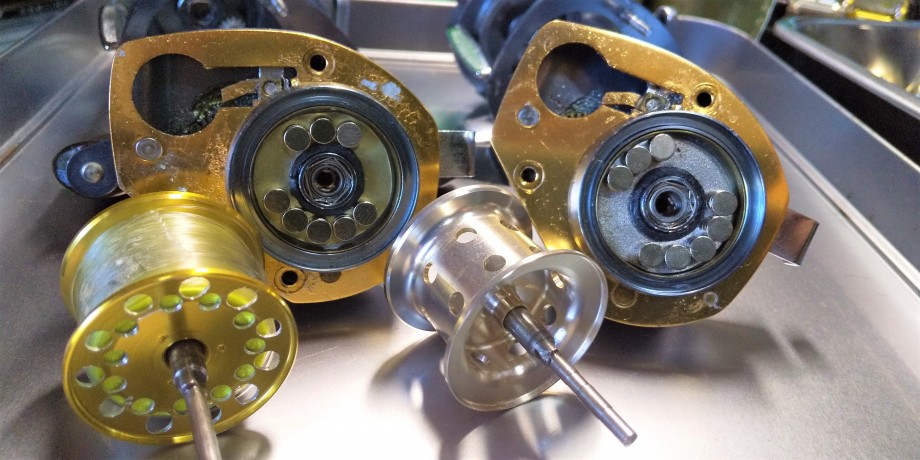

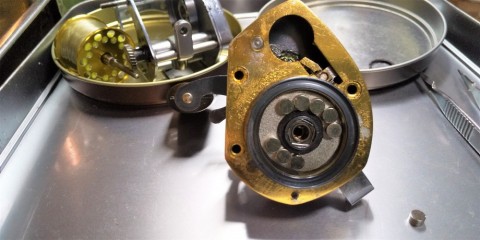

こんなのが出来る。(^▽^)



では、早速。

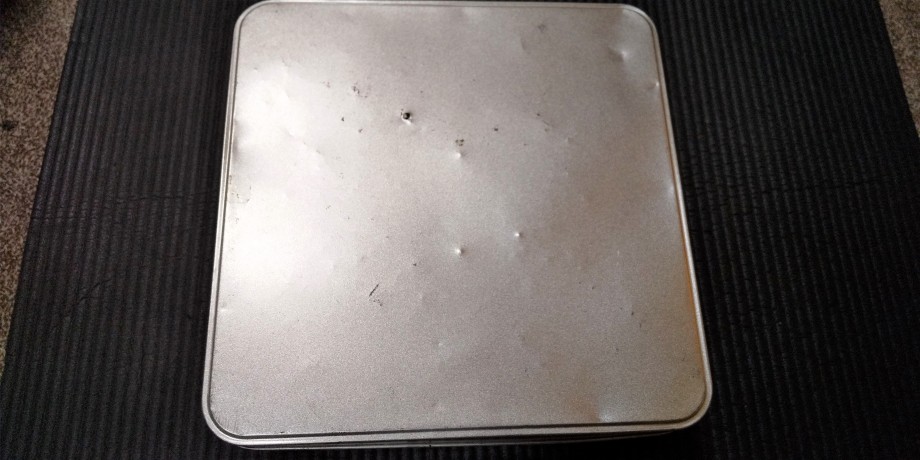

ブリキの缶


ブレーキを作るのに先ずはブリキの缶。

煎餅とかコーヒー豆とか入ってる缶。
マグ化するのに、磁石がくっつく金属板なら何でも可。

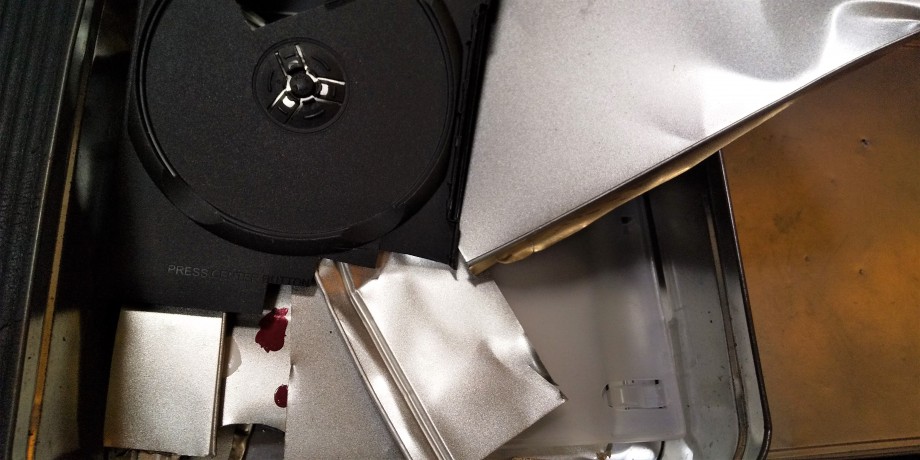

DVDケース


今度はいらないDVDケース。

ブレーキパーツをリールにつけるのに使います。

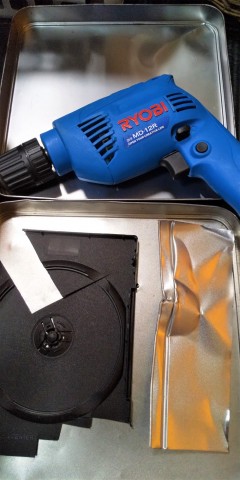

お次に必要なのは~、


ドリル。


パーツを加工するドリル。




で、

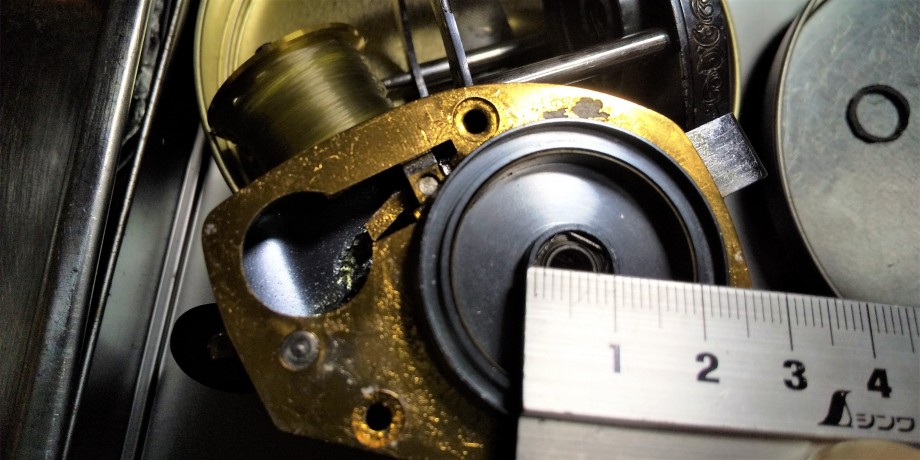

リールのスプール支持のベアリング部のサイズを測り~




ドリルでブリキ板に穴を開ける



リールのスプールが収まる部分のベアリング部に、この部品をつけますから穴はそれより大き目で。

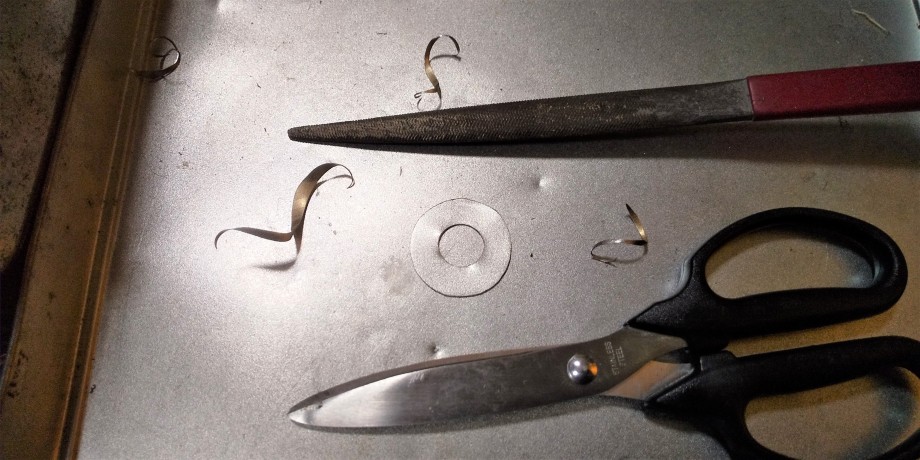

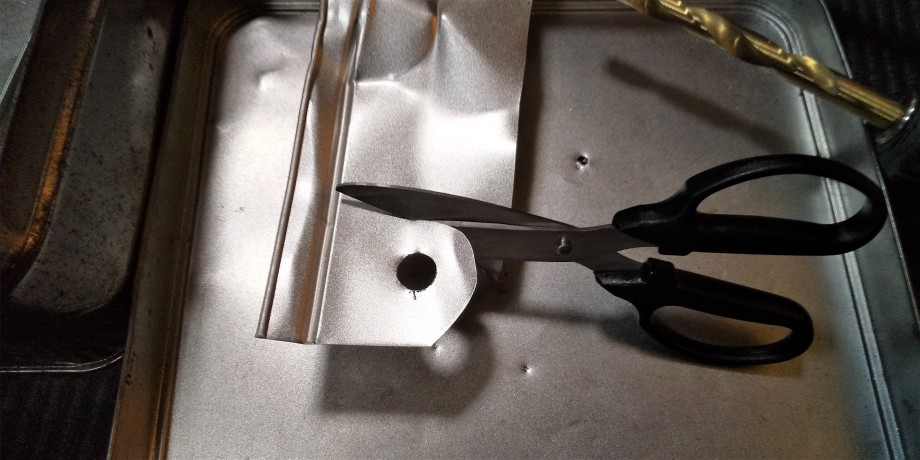

板をハサミで丸く切る。♬




はい、ひとつパーツ完成。(^▽^)/

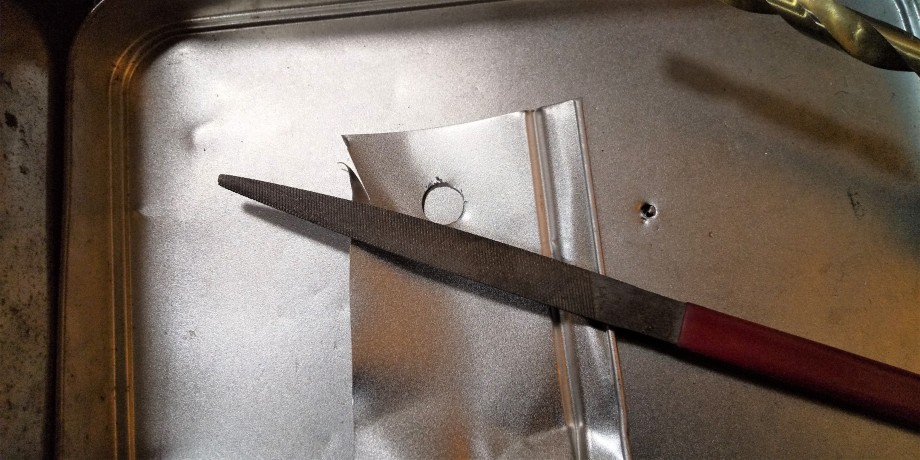

ヤスリでちょいと形を整えてください。

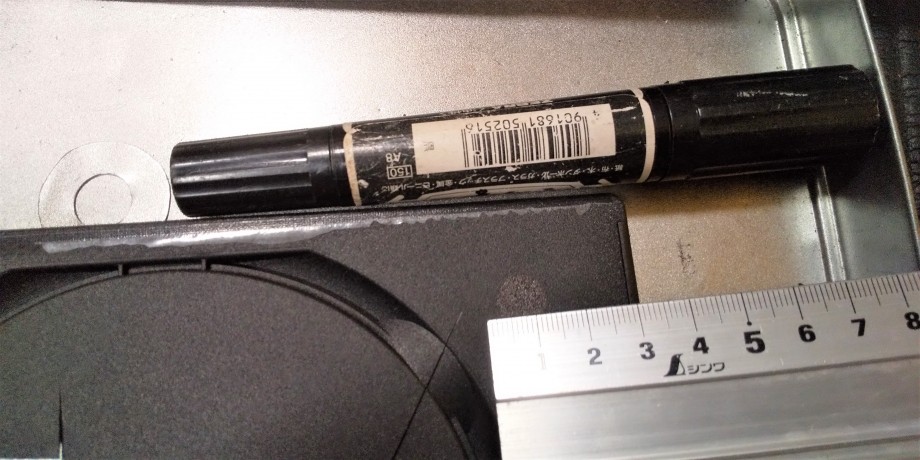

同じようにDVDケースに

ブリキ板と同じようにDVDケースにも穴を開け~ハサミで丸く切る。
今度は、リールのベアリング部と同じくらいの穴を。

ちなみに、DVDケースのDVDを収める部分はプラスチックが脆いので、それ以外の場所で作ってくださ~い。(^▽^)/

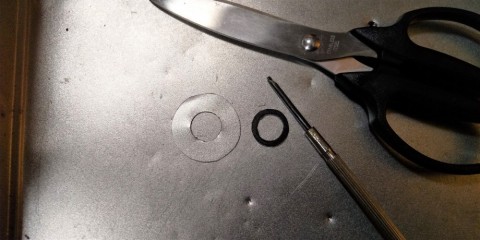

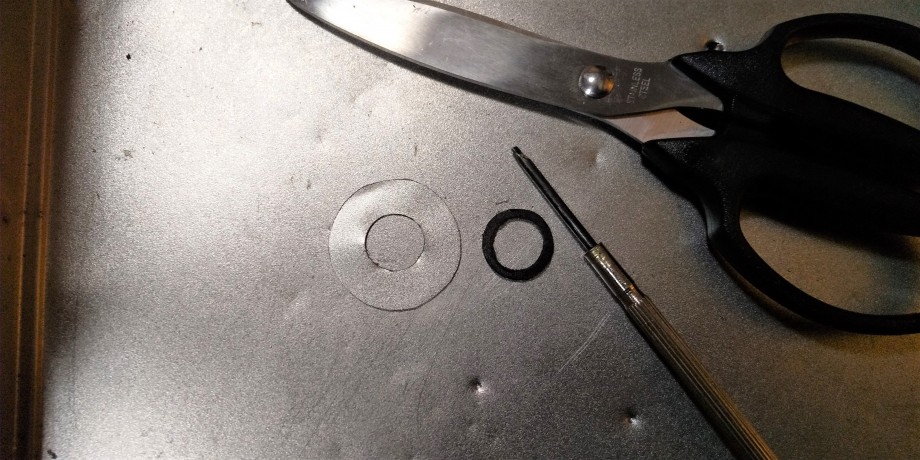

はい、部品2個完成~~~。(^^)v

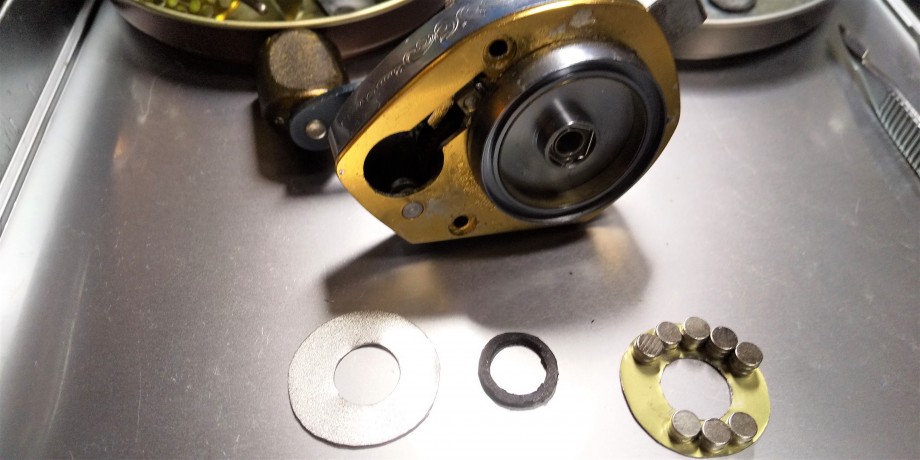

今回製作した部品と、右の完成マグパーツ。



はい、これだけでマグ化 の準備はできましたよ。♬




じゃ、部品の装着を~。

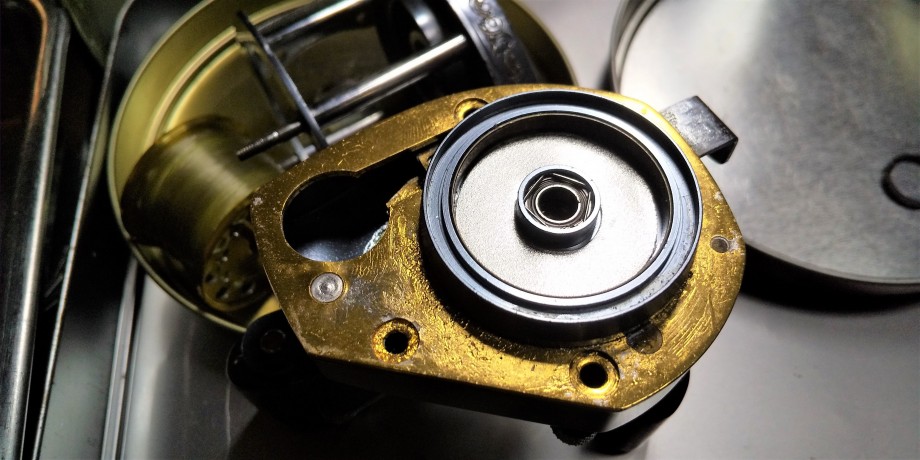

リールのハンドル側のベアリング部にブリキ板を。

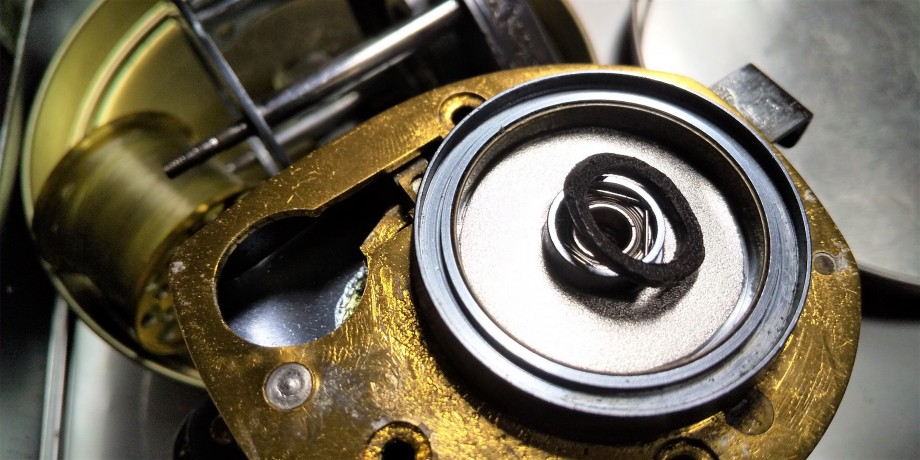

それを、DVDケースで製作の部品で止める。

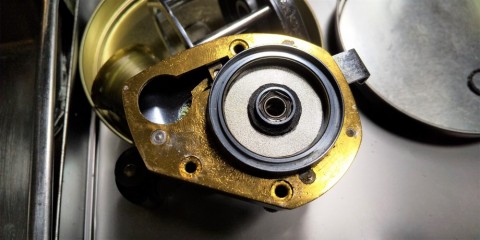

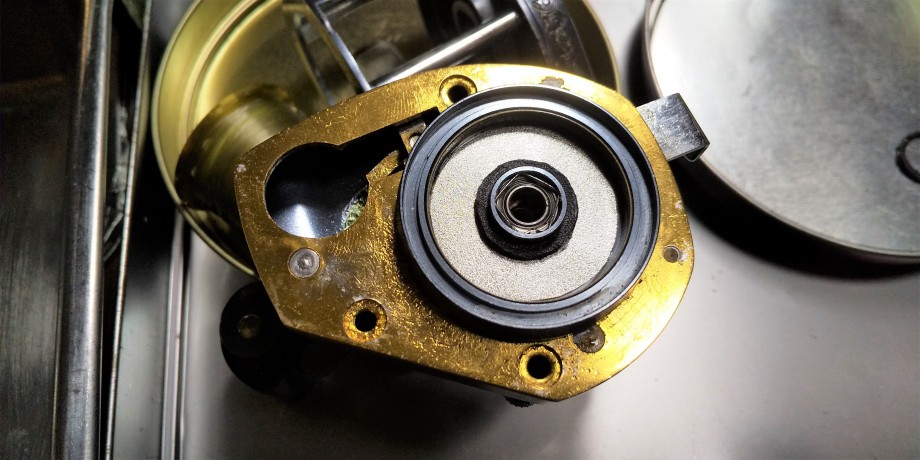

こうなります。


まあ、部品を止めるのはなんでもいいんですけども。
ゴムでもなんでも~、合うサイズでさえあれば。




あとは~~~、

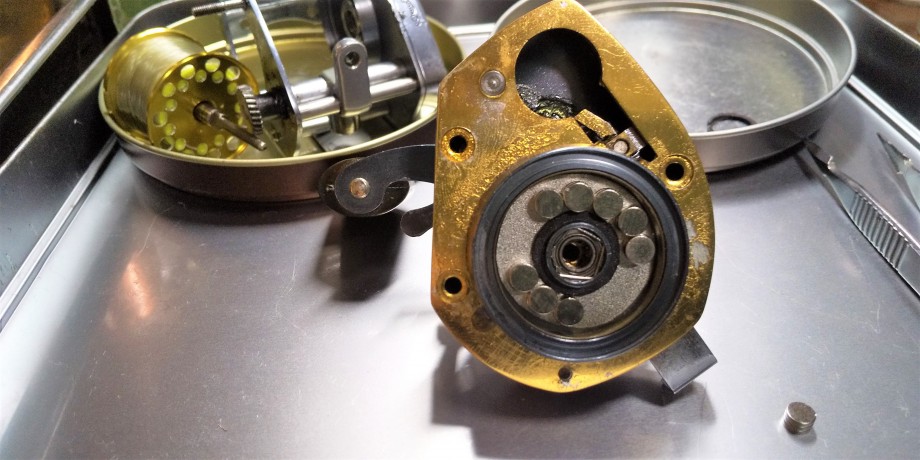

ネオジム磁石をつける。♬


これで、オーケーです。(^^)v


超簡単でしょ?



ネオジム磁石は100均でもアマゾンでも購入できます。
1mm厚の磁石を手に入れ並べれば、マグ化の完成!


私の使用例としては、1mmを重ね4mmを8か所。
で、マグブレーキが足りなければ1mmずつ重ねて使用。


以前にも同じようなマグ化をご紹介しましたが、今回はなるべく簡単にとの思いでのご紹介でした~。♬



ではでは。☆彡
