▼ ０４ステラにソルティーバを付ける②

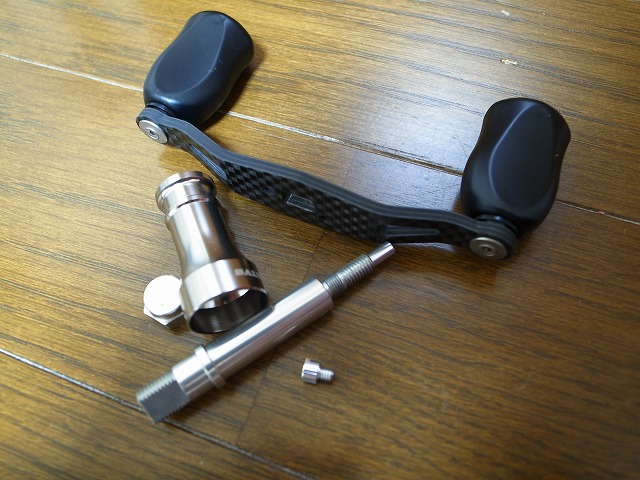

まずはハンドルの分解から。







もともと付いていた軸を追加工してもいいんだけど、現行のリールにも付けれるようにしておきたいから新しく軸を作ることにする。


とりあえずリールに付く軸の部分の寸法を測っていき、０４ステラに取り付けれる寸法を出してから図面を作成していく。

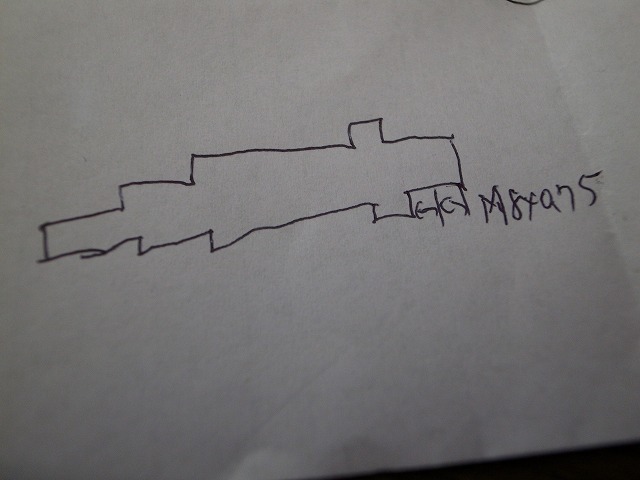

おっと、間違えた（爆）

正しい図面はこっちだったｗ



















こんな感じで形状を書いて、加工できるように寸法を入れていく。

材質はアルミを選択。中でもちょいとリッチな７０７５を使用。










で、旋盤とフライス盤を使ってチュイ～ンっと加工ｗｗ

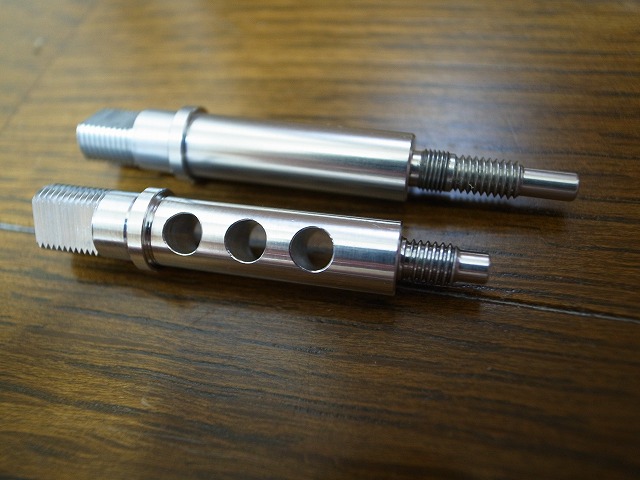

上が純正で下が今回作ったやつ。

純正部品は見えない部分がダイワ用とも共用の為？に空洞になっているみたいだけど、同じように作ると部品点数が増えてめんどくさいので一体もので加工。

そして縦から穴をあけて軽量化を狙う。

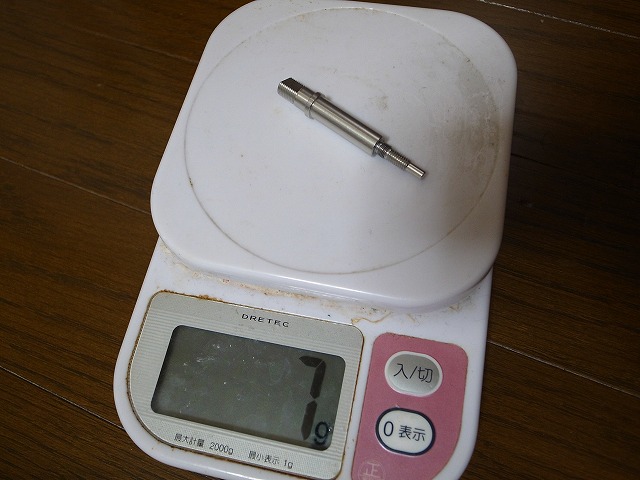

純正が約７ｇ。

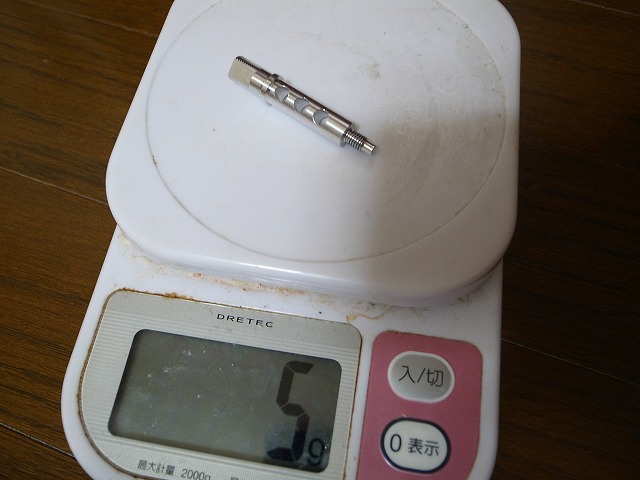

自作は約５ｇってことで約２ｇの軽量化に成功♪

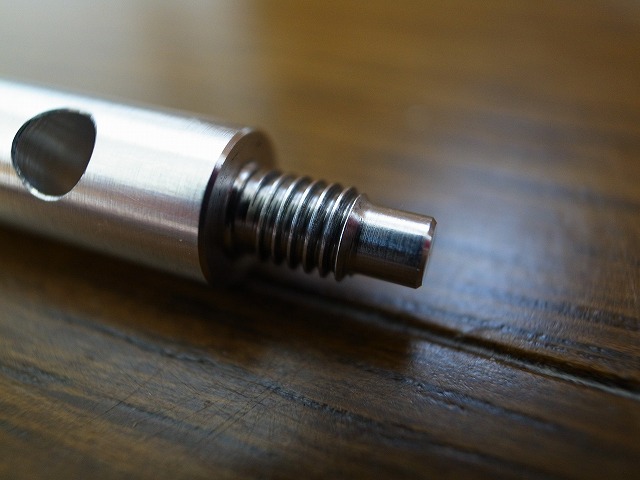

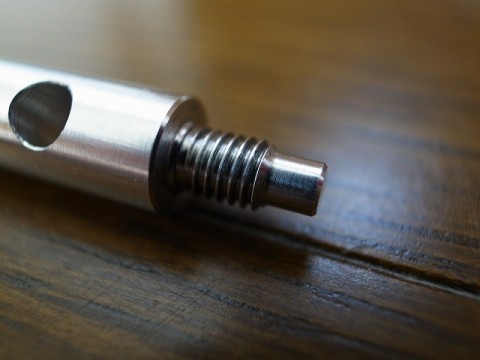

リールに入るねじ部分はガタが少なくなるように最終仕上げで０，０１ｍｍずつ削って調整。

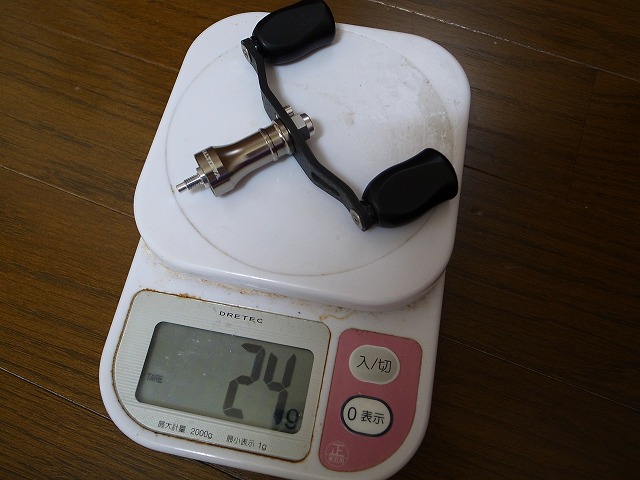

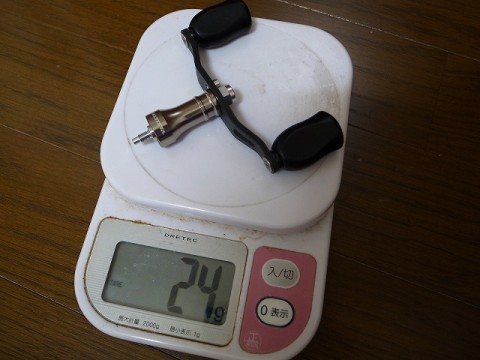

ソルティーバダイワ用と同じ約２４ｇにできた♪



そしてドキドキしながら０４ステラに装着！！実は結構適当に寸法を測ってたｗｗ


















予想以上にバッチリ組み付け完了♪

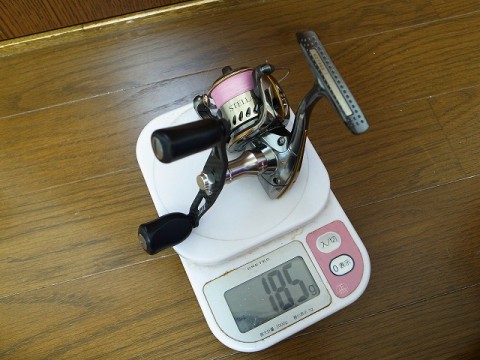

そして純正と比べて約１０ｇの軽量化に成功ってことで満足度１００％♪




さっ、改造も成功したことだし後はアジを釣るだけだｗ



コメントを見る
