お待たせして済みません(^_^;) やっと組み上がりました〜




年度末って事もあるのだけどウイルス騒ぎやら仕事のドタバタやら、アジもあんまり釣れなかったし、も〜なんとも面白く無い日々の連続で、、、
憂鬱な3月でありました( -_-)
とは言え、お預かりのスコーピオンは月内になんとか仕上げようと毎晩少しづつですが作業を進めてまいりまして、なんとか組み上がりました次第で(^_^)ゞ

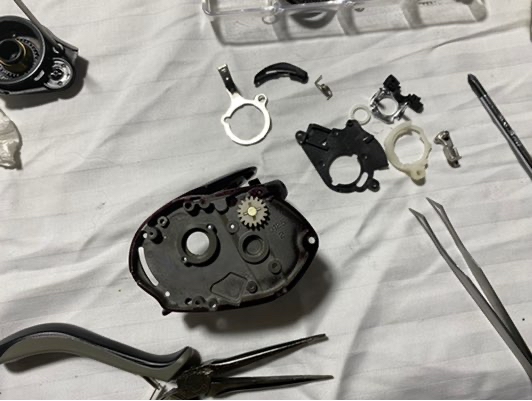

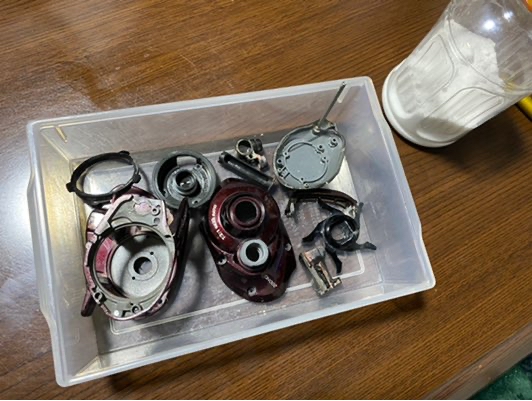

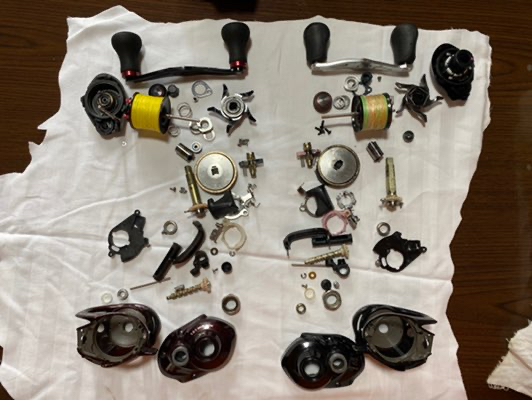

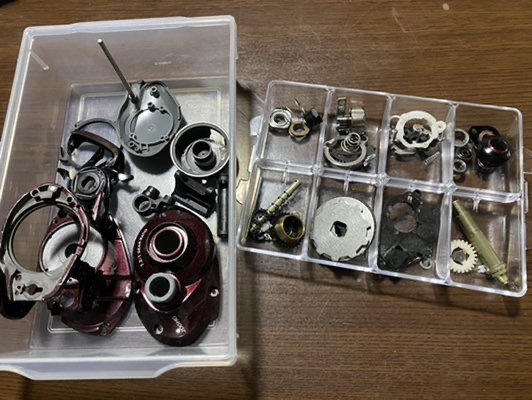

バタバタばらしたスコーピオン2台〜

ぱぱ〜っと洗って組み立て準備完了〜ってはずが、、、

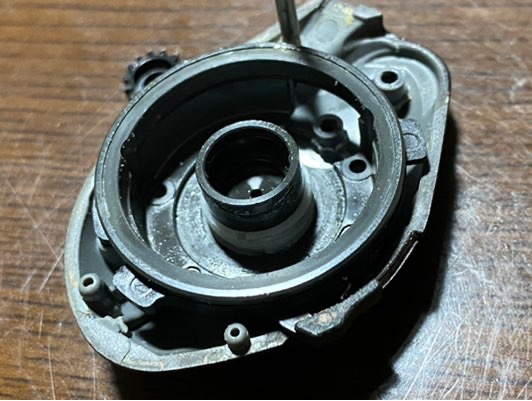

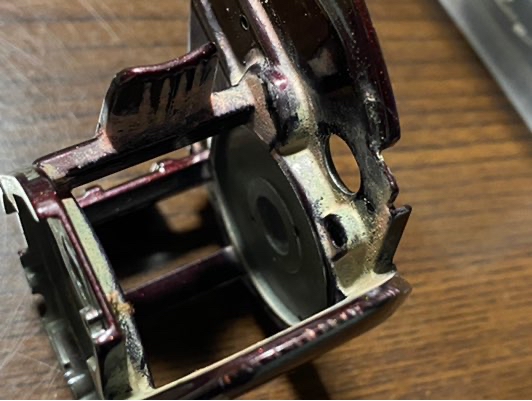

思いの外頑固な汚れが〜




汚れ落ちてないわ〜(>_<)ヽ
水垢状態の汚れって気付かないうちに溜まるんですよ。外側は奇麗でも内側ってね〜特に前回りは酷い事に成りやすいと、、、




ケース、ボディーは再度洗剤で洗い直しです。
こう言った汚れってパーツクリーナーじゃ落ちないんだな〜工業用洗剤をお湯で溶かしてシコシコ汚れを洗い落とすしかないと(^_^;)




メンテナンスの基本はお掃除です〜(^_^)ノ

さて、組みましょうね。

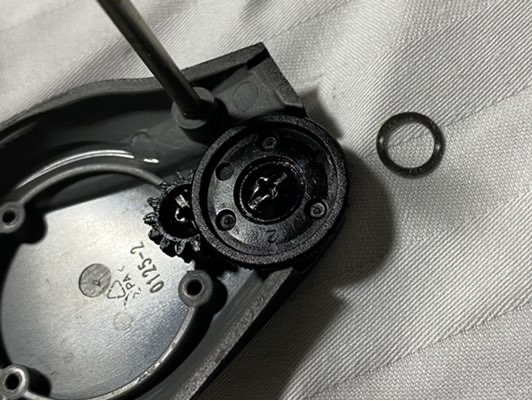

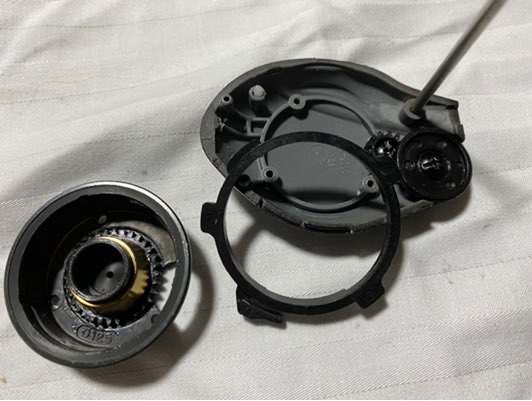

バラさないつもりだったバーミングカップなんだけど、洗剤に漬けるので分解、組み直しになりました、、、
でも構造を理解する良い機会になりましたわ。
グリスを塗りながら組み立てるんですが〜

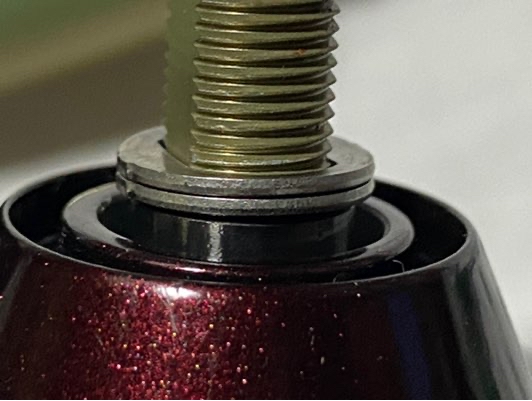

2枚入っていたシムがどうにも気に入らなくてね

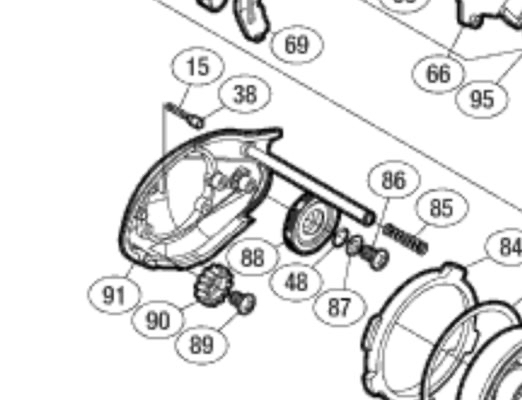

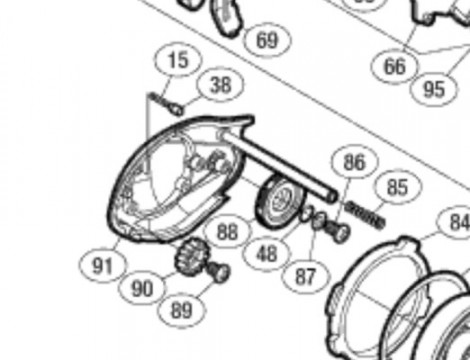

部品図では87番のシムは1枚なんだけどこの機体には2枚入ってました。逆に入って無いシムも有りましてね。
調整座金ってのはその名の通り個体毎の差異を調整する為のものなので部品図の通りに入ってるとは限らないのでありますから〜個々の都合に合わせれば良い訳でして、、、

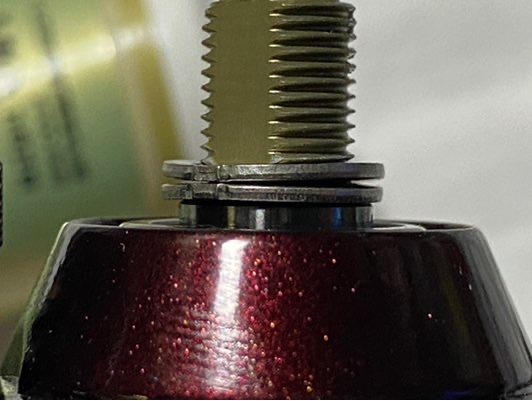

1枚抜きます(^_^)ゞ
この方がツマミがスムーズに動くからなんで、硬い方が良ければまた足して下さいな。




槢動面にグリスを塗ったらギヤの取り付け位置があるので間違えないように組み立てまして。

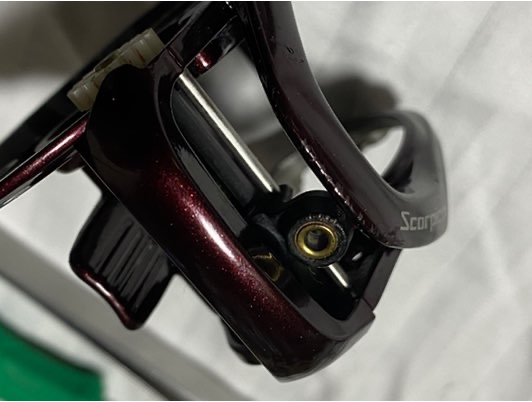

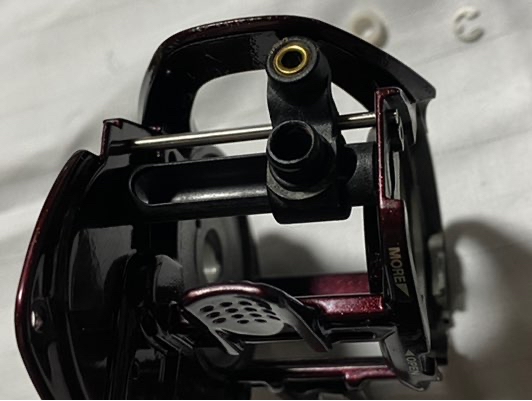

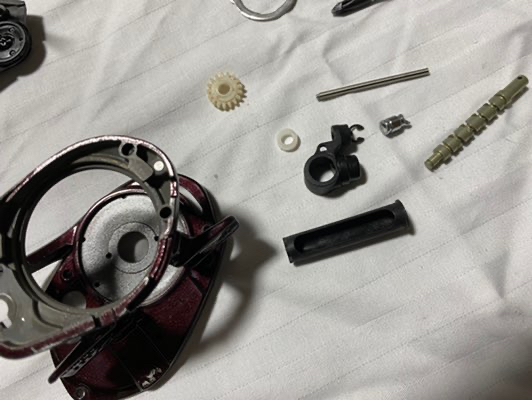

さっ、次はウォームシャフト廻りと。




ベアリングが入って無いのでそんなにしょっちゅうバラす必要はありませんが〜ウォームシャフトの油っ気が直ぐに無く成るのでこまめに給油若しくは給脂は必要ですね。




先に組み立てといてウォームシャフトを通し、クリップで停めれば完了〜

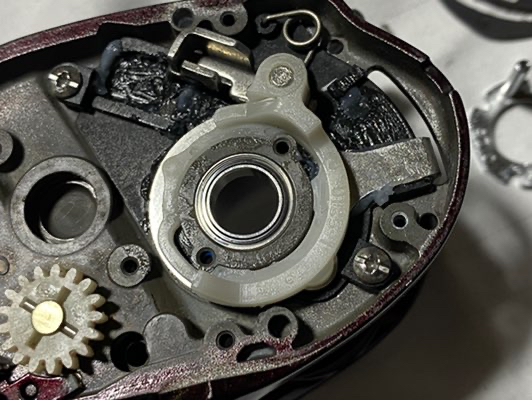

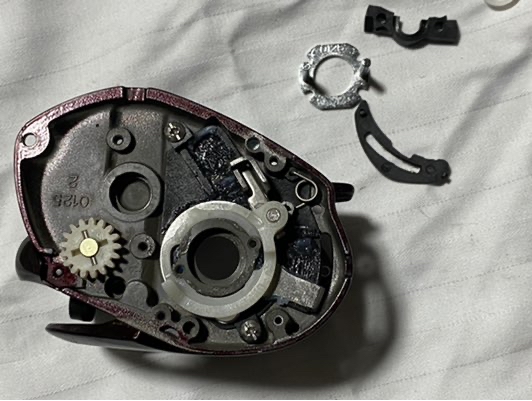

次はクラッチ廻り




普段のメンテナンスで此所をバラさない方多いのでは?
私はこまめにバラした方が良いと思うんですよ、、、




スライドしながら動く部分ですので何らかの潤滑剤が必ず必要ですよね。ベースの部分にグリスを塗るんだけど、バラさないと如何しても上手く塗れないの(^_^;)

それに、、、

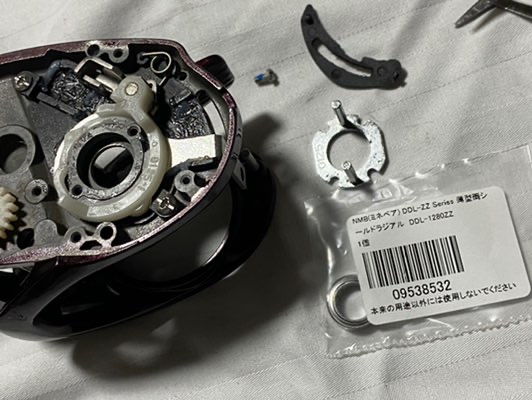

此所にベアリングが入る訳でして、、、
このベアリングをメンテするにはバラさなきゃ出来ないですからな。

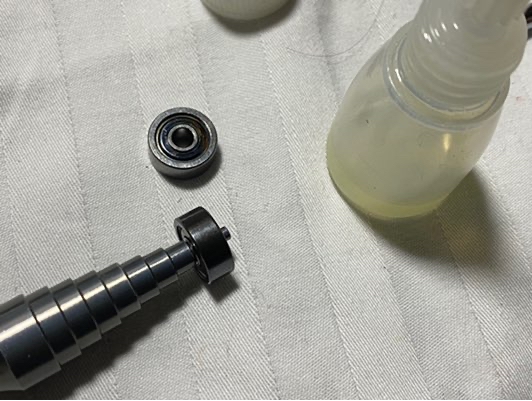

残念ながら状態が悪いのでギヤ廻りのベアリングは全て交換します。毎回そう成らない為にも普段からこまめにグリスアップと状態の確認を〜

次はギヤ。

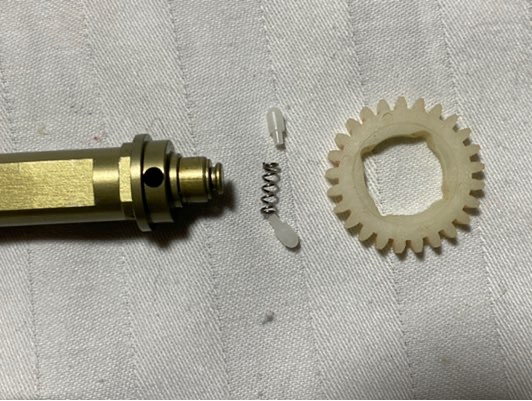

ギヤのシャフトを組むんだけど、初めて見る機構が(^_^;)
レベルワインダーに何かが引っかかったりして動きが止まると此所が滑ってギヤを傷めないって事なのかな?

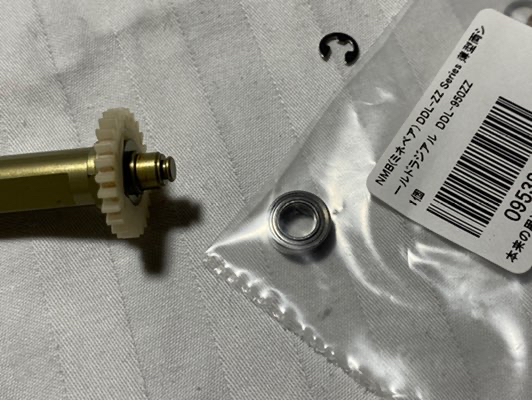

此所のベアリングが1番傷んでました。(-_- )




此所まではバラすけどこの先はちょっと〜って方多いと思うのだけど、この先までバラして欲しいです〜

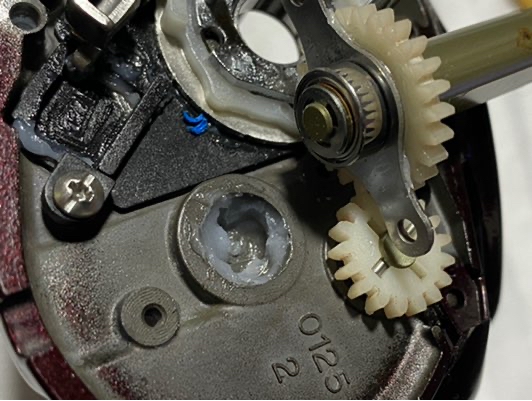

私は組む時、必ず此所にグリスをコッテリと詰めます。このベアリングが脱けなくなるのは本当に困るんですよ( -_-)

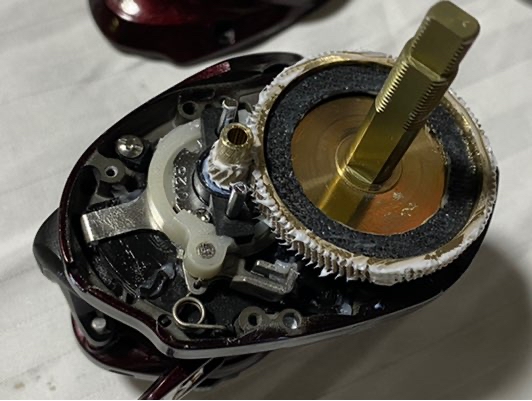

いよいよギヤを乗せま〜す。

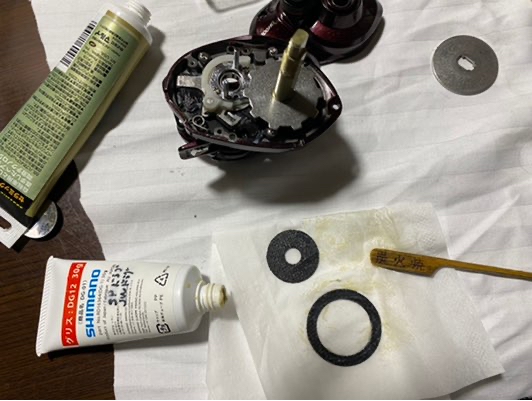

の前に〜ドラグのグリス(^_^)ゞ
塗らなくても良いそうなんですけど〜槢動面に潤滑剤はが無いのは如何しても抵抗が有りましてね。
塗りましたけど、ガツンと利かせたいのならグリスは落としても良いですよ、、、

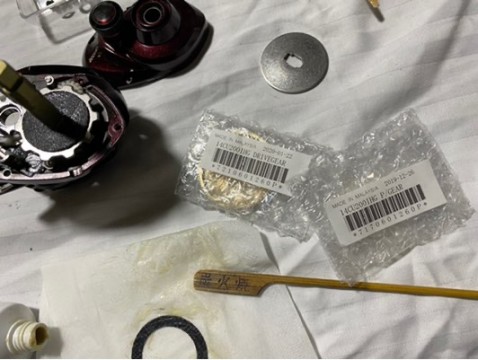

ノイズは出てるけど変えなくてもまだ使えるギヤですが〜
大出血サービス〜(ノ^^)ノ
前払いお駄賃をたんまりと頂いちゃいましたからね〜お気遣い無くです(^_^)ゞ

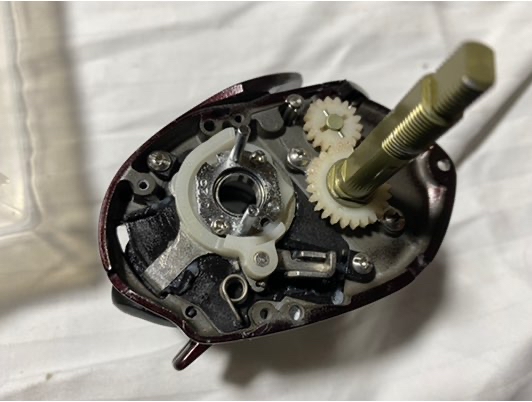

こんな感じですな(^_^)ノ

この状態を維持するのがメンテナンスって事ですわ。オイルでもグリスでも構わないんですけど、ベアリングやギヤの油分をきらさない為にそこそこなローテンションで開けて確認するのが大事。
問題無ければそのまま組めば良いだけで、、、
油分が脱けていればキチンと洗浄してグリスなりオイルなりを新たに詰めて下さい。




スプールのベアリングは問題無しなので007番を補給して再投入します。

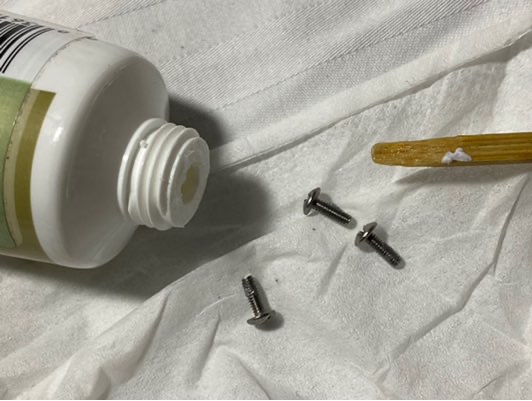

カバーのビスにもちょこっとグリス付けとくのがお心遣いっす(^_^)ゞ

そうそう、、、

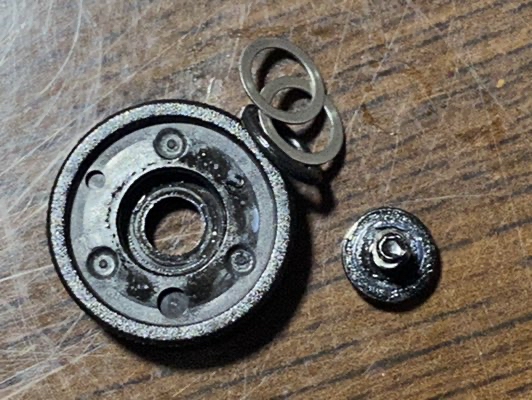

よく間違えるのがドラグノブのスプリングですな。
同じ向きに揃えるのは間違い。




必ず逆向きに合わせましょうね〜(^_^)ノ
ちゃんと出来てましたよ




ハンドル付けたら各部の動き具合を確認して、ドラグは1度キリキリに締めあげて余分なグリスははみ出させます。
クラッチは随分と軽くなりましたよ〜




永らくお待たせしてすみませんでした、、、

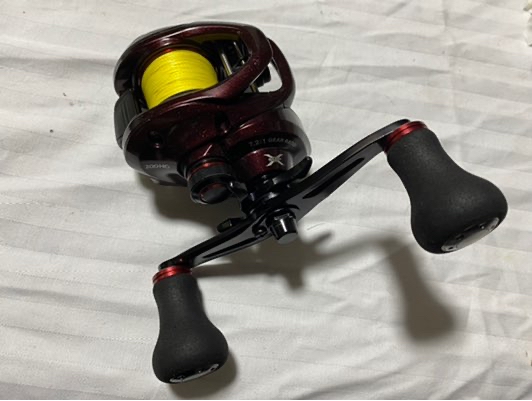

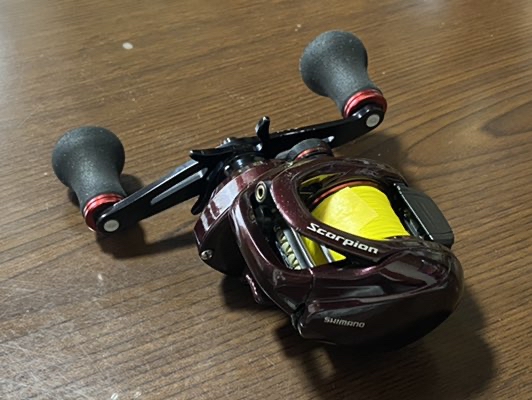

スコーピオン200HG

フルメンテナンス完了です(^_^)ゞ
