大分の釣り友募集中

難しいです〜ガイドの位置(>_<)




とーさくさん竿を造る、、、
もう7回目よ(^_^;)




挑戦しましたブランク補強(^_^)ノ
なんとか成りまして、、、

って、喜んでたのも束の間。

バットだけ強くすると補強部としてない所の境が弱く成るかも?局所的な補強はテーパーの変化量が増えてむしろマイナスかも??
とのご指摘を頂きまして、、、

まじか〜い( ̄。 ̄;)
ってもうやっちゃったから後には退けないし、、、

兎に角、実際に如何なったのかを検証してみましょう。

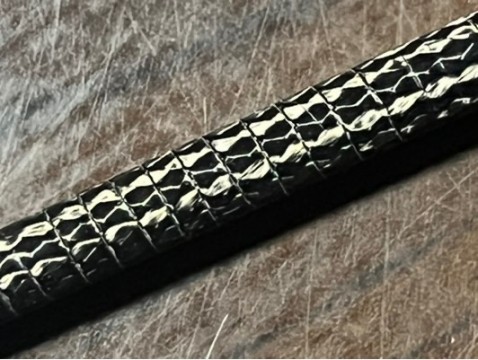

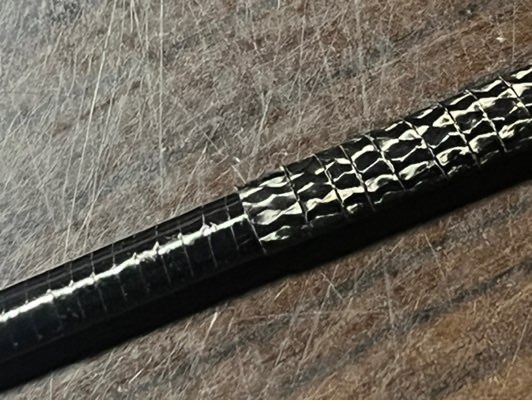

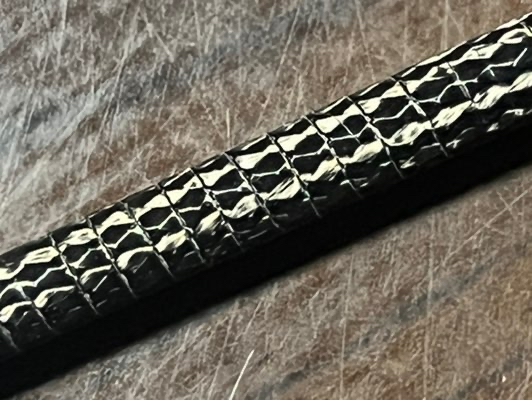

問題の境目はこんな感じ。太さ的には0.5mm程度のアップであります。
曲げてみる感じでは特段境目でぽっきり曲率が変わるって感じは無いですけどね。

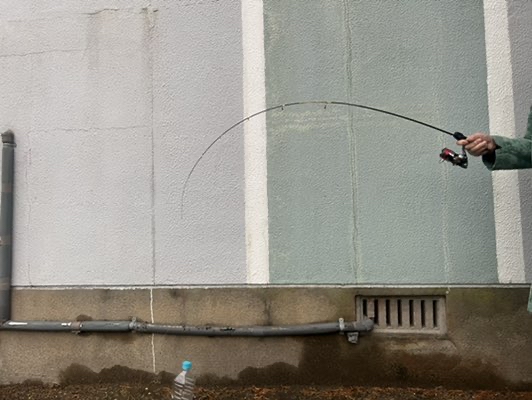

トップガイドにペットボトル結びつけてブランクのみで持ち上げてみますと〜

特に如何って事も無く?
はて??
これって補強出来てるんだろうか?

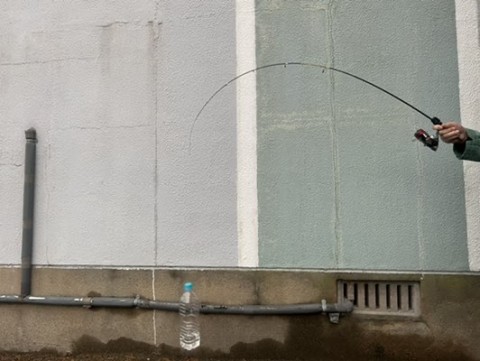

数値的なものは残して無いのですけど物干し竿に沿わせてどの位曲がり込んでいるのか確認してましたので同じようにやってみましょう。

お〜確かに変化はありますな。
バットガイドの位置で20mm程?、、、う〜ん1.5cmは確実に曲がり量が減ってますわ。
見た目は相変わらず手元から緩やかに曲がっていますけど。
補強部の境目は?
何処が境目??って位滑らかに曲がって行ってますよ(^_^)ノ

補強は確かに出来てますけどさほど強くも成ってはいないよな?
指摘された問題も顕著には成ってない様でひと安心と(^_^)ゞ
之って塗った硬化剤の関係でしょうかね、バチバチのレジンじゃ無くてスレッド用のエポキシコートってのが影響してるのかな??
兎も角補強部がやたらとしゃしゃり出ないでくれるのは助かると、、、

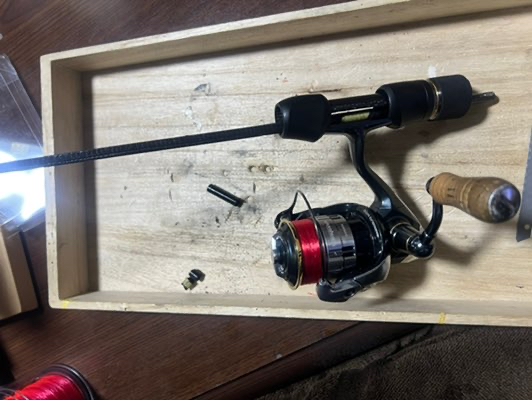

ガイドとリールを付けて見ます(^_^)ノ




仮付けならマスキングテープ3巻きで強度は充分。
ガイドってそんなにガチガチに付けなくても良いのかもね〜

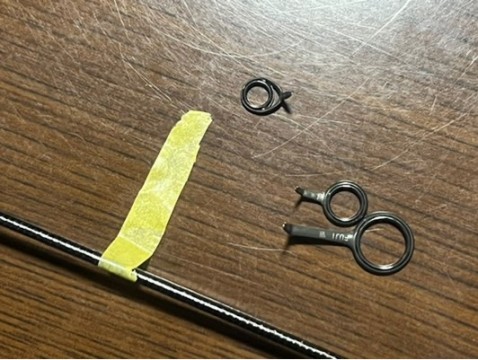

あら??

あらら??

あれれれ〜??

ガイドが足りな〜いΣ(- -ノ)ノ

何所か?に?飛んだ?転がった?落ちた?

、、、、、、、、、、(~。~;)?

毎度の事でありますが、、、直ぐに物を無くすとーさくさん。
毎度の事でありますが、、、カミさんがササッと見つけてくれます( -_-)

彼女は神なのか?
ま〜カミさんだからな、、、(・_・;)

気を取り直して続きを。

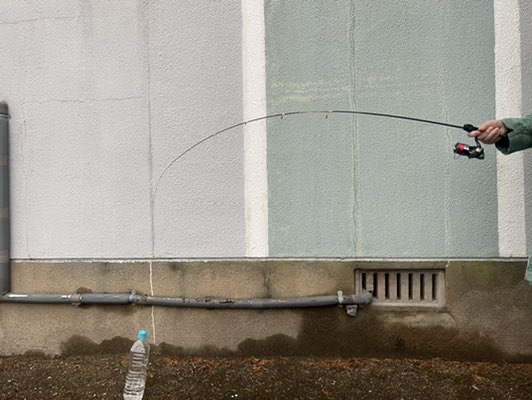

早速ペットボトルをきびり付けまして〜ヨイショッと。

特に如何とも変わらない、、、
相変わらずグニョ〜って曲がり込む感じも変わり無くと。其れでもバット部の弱さは幾分か解消されてるようですな。

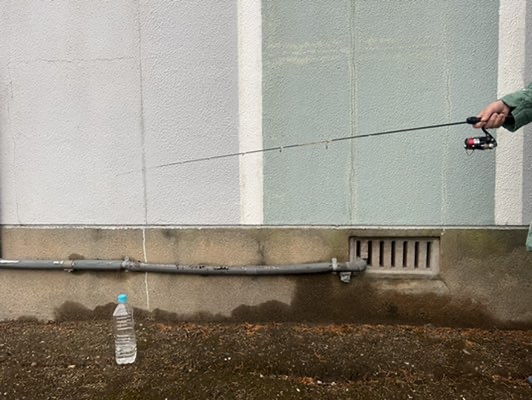

200gぶら下げてリールを巻いてみます。

コキッコキッコキッ(・_・;)

素直にゃ巻けんのもあんまり変わらないか〜
う〜ん?、、、少しはマシか?、、、前よりは。

角度の問題

なんでしょうから後はリールとバットガイドの位置関係を如何にか調整、てか妥協点を探るしか無さそうですね。

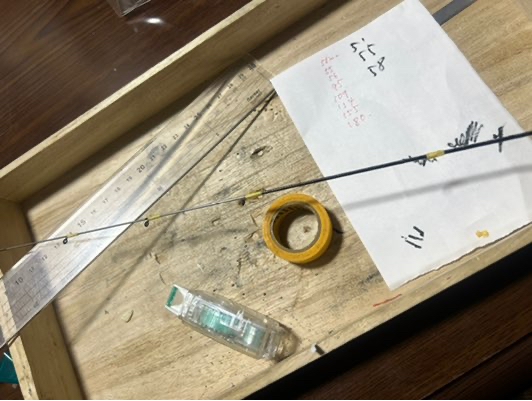

向きのズレを合わせるなら互いの距離が近い方が有利。バットガイドを6cmリール側に変更してみました。
確かにカクカク感は少し減ります。でもハンドルが重たくて巻きづらさが増しました。

何故?

じゃ〜ってんで今度は逆に離したら如何。元の位置よりも2cm遠くへバットガイドをセット。となりのガイドもバランス取って移動。
之なら如何でしょう?

あっ、良い感じやん!
カクカク感は有りますけどハンドルが巻き安くなります。

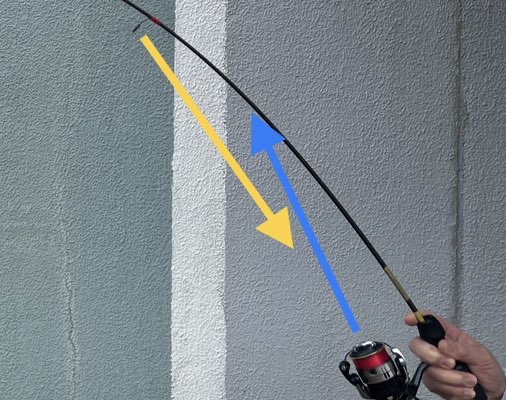

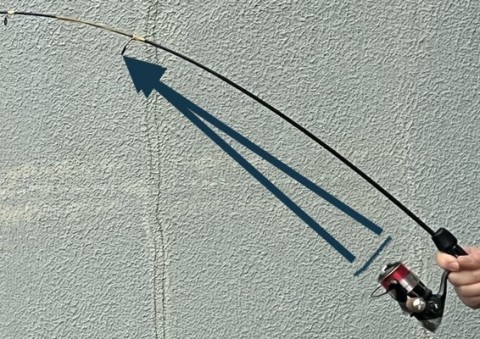

そうか〜三角形なんだ


ローターの回転直径とガイドを結ぶ三角形

ガイドからリールが遠くなる程このハサミ角は小さくなりますよね。リールの軸線とガイドのズレよりもこのハサミ角の方がハンドルの巻具合に影響するって事なんでしょう。
ガイドとリールを近づけるとリールの軸線とガイドの向きズレは小さくなりますけどハサミ角は増して結果巻き抵抗が増すと、、、(^_^)

で、補強による変化もこの写真から解ります。

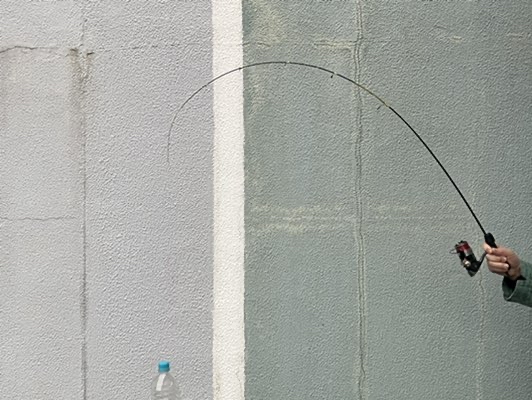

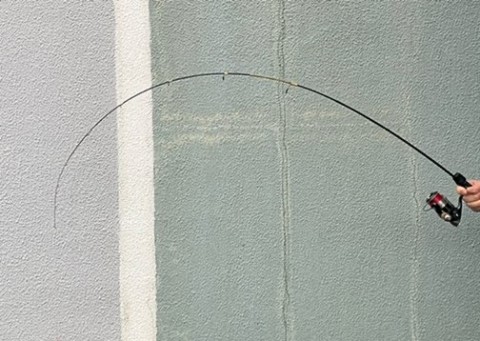

補強前の写真が此方、、、

前はグリップから綺麗に弧を描いてますね。リールの角度がこんなにも変わりましたわ。
補強後の写真では、補強部は曲がりが減り、補強の境目から先がやや強めに曲がり始めています。
貧乏ビルダーさんのご指摘はこれか〜でもこの位なら見えなかった事に出来そうだ(^_^;)


さて、ロッドの曲がり具合は、、、、、、








補強による不具合は無さそう、、、だけど?


おっ、

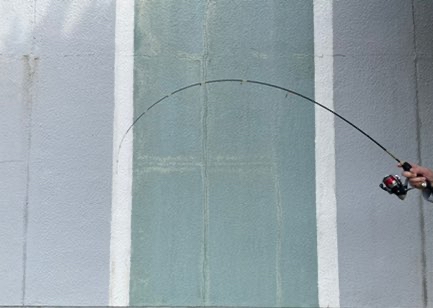

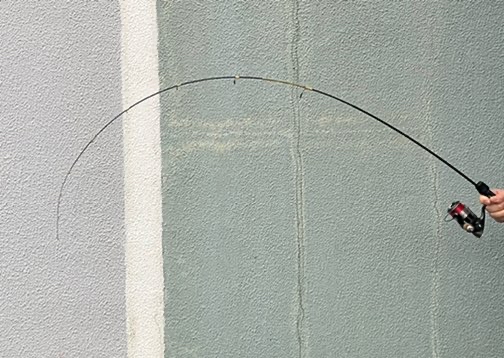

上が補強後、下が補強前。

なる程、、、
並べて見ると違いが有るの解りますね。
補強したのでバットが曲がらない分ベリーが多く曲がり込むんだ〜これなら綺麗なレギュラーファースト、、、だよね(^_^)ノ
だけどバットガイドを上へずらしたので下2つのガイドは間隔が狭まり怪我の功名的にベリー部を上手く支えてくれてると、、、
補強部の境目そんなには目立ちませんな(^_^)ゞ
でもすこ〜し追加補強入れてバットガイドをもう少しだけ上へ付けたいかな〜
そうしたら本来のチョークガイドとしてのお役目に叶う事に成りますしね。
巷で言われている一般的なガイドセッティングだとこのロッドのバットガイド位置はリールフットから46cmって事に成るんだそうでして、、、
でもとーさくさんの導き出した答えはフットから52〜3cm辺りと成りまして(・_・;)
其れが正解か?まちがいか?私には解りませんのです(^_^;)


ガイドの取り付け位置、特にチョークガイドの4つは位置決め物凄く難しいですね、、、
ビルドマスターの皆さん方はどんな決め方をしているのかお教え願いたいな〜とm(_ _)m
