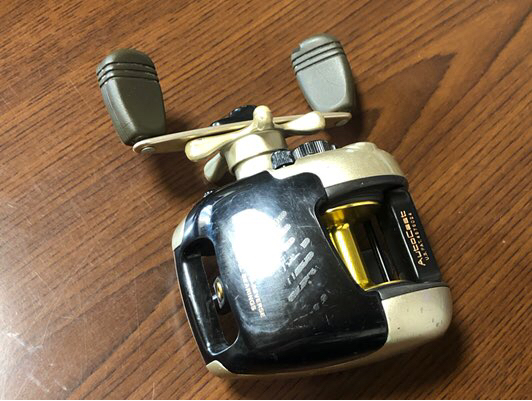

TD2HIトーナメントを組み立てる(^_^)ゞ






先日バラバラにしたTD2HIです。

ベアリングを2つだけ交換と言う事でしたが、準備が整いましたのでぼちぼちっと組み立ててみましょう(^_^)ノ


なんせ分解図が無い、見た事も無い初めてのリール、、、
中が如何なってるのかさっぱり解らないので分解はおっかなびっくりでした(^_^;)
何時もよりも多く写真を撮りつつの作業であります。







縦から横からと眺め回しながらセクション毎に構造を頭に叩き込んでね、、、
ここがここに填まってて〜向きはこっち、こっちが表でこっちは裏。なんぞとバラしながらも組み立てるのをイメージするんですよ。
こんなにびびりながら分解したのって久し振り(^_^;)

でま〜なんとかバラし終えまして、ば〜っと洗浄してから保管しておいたのでありますが〜

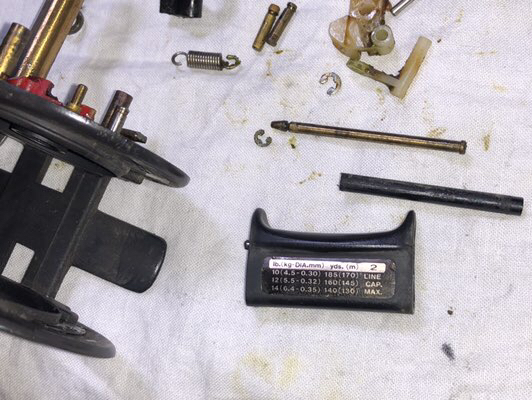

いざ組むって段になって分解した時に撮りまくった写真と付き合わせ、部品を各パート毎に選り分けてますと、


へ、?

之は何?(゚o゚;




見覚えの無いシム?スペーサー?
記憶に無い部品が、、、

有るんですよね〜(-_- )
シムの類いは。
外す時はグリスやオイルが付いていますから何かに引っ付いてて其れに気が付かずにね。
小さな部品はまとめ洗いしちゃうのですけど、、、

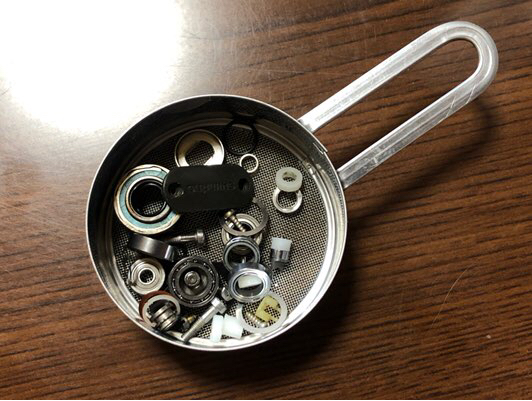

底が網になってます。

何時もこんな感じでそっとパーツクリーナのふかし洗いをしてましております。
小さな物も薄っぺらな物も無くさずに済んで油っ気も奇麗に流れてしまうのですけど〜何かに引っ付いたままになってたシムなんかが剥がれて其れが何処にあった物なのか解らなくなると言うパターン、、、(-_- )

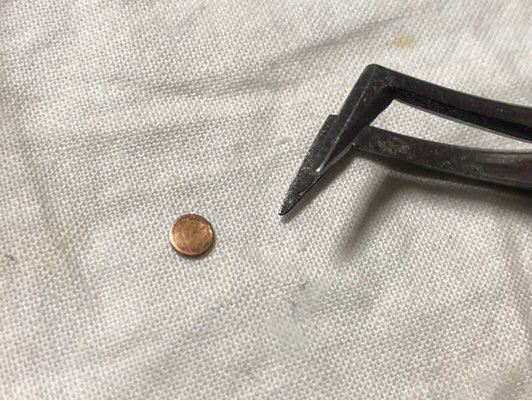

全く見覚えが無いの?
直径3mm位でそこそこの厚み、、、か。
はて??
記憶の中に無いんですよ、、、困ったな〜

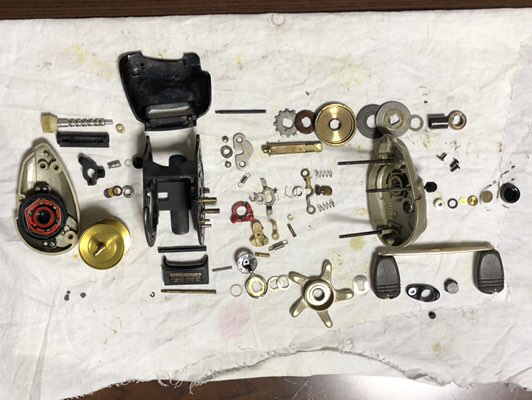

バラし終わってから直ぐに並べた冒頭の写真の中には見当たらないので何かにくっついたままなんでしょうね。その後洗った際に剥がれたと。

う〜ん、、、
このサイズが填まる?挟まる所ね〜、、、
わかん〜な〜い(+_+)

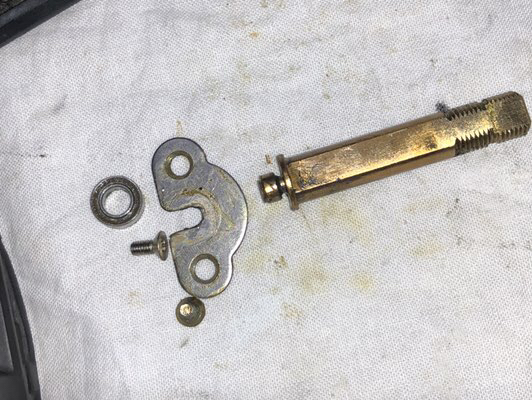

もしかして写真には写ってるかな〜?

一枚ずつ隅から端まで舐めるように覗きこみまして

、、、、、、、、、

、、、、、、、、、


お〜?

有った〜
やっと見付けました(^_^;)




何処??

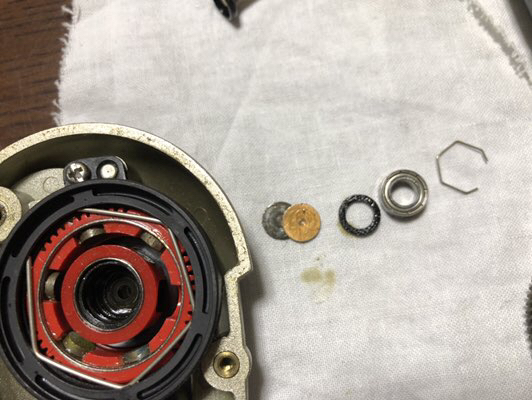

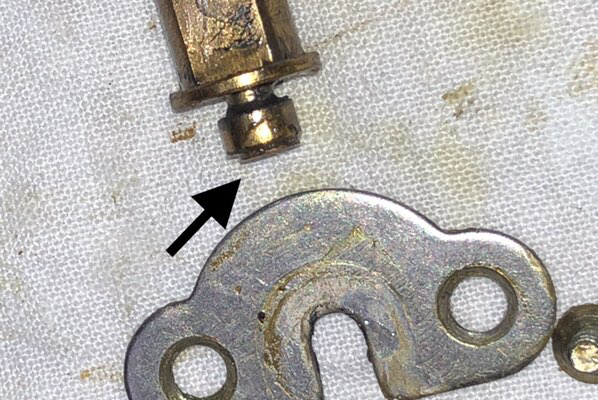

ここに引っ付いてた(^_^;)

いや〜気付きませなんだ。
これだから分解図が欲しいのよ。有れば直ぐに解ったでしょうに、、、



とま〜各部品の取り付け場所は総て確認完了(^_^)ゞ

由と!
組みましょう。







バラしたのとは全く逆の順に記憶の映像を逆回転で再生するように組み立て。
部品の過不足も無く。無事組み付け完了(^_^)ゞ
解っちゃえば簡単なリールでした、、、

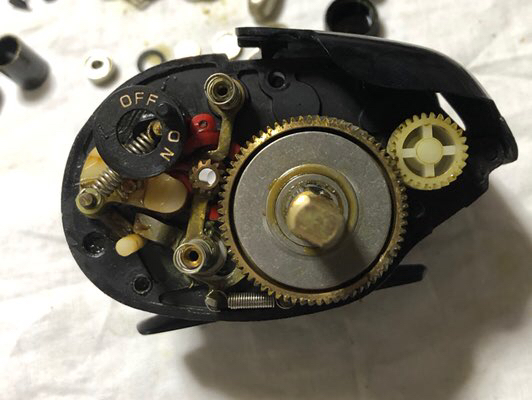

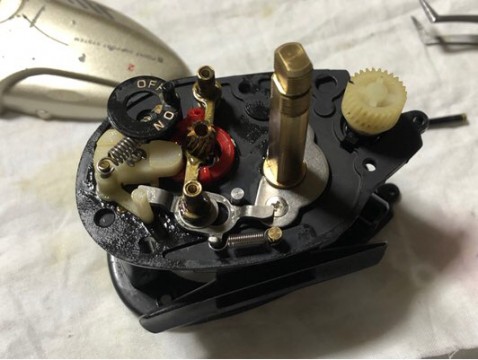

組みながらの印象なんですけど、

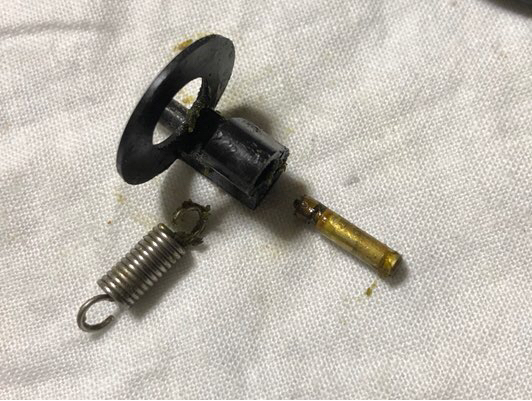

クラッチ周りがプラスチック製でかなり華奢なんですよね〜
戻りも凄く軽いし、ちょっと頼り無いな〜(^_^;)

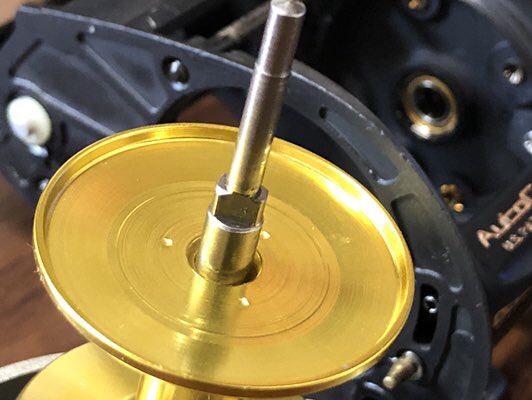

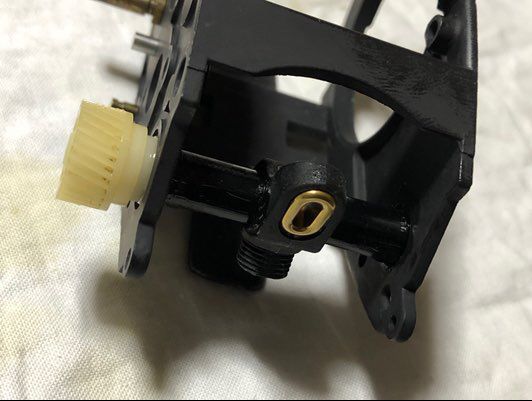

ギヤとスプールの噛み合いがピンを引っ掛けるタイプじゃ無くてピニオンギヤに填まりこむ古い方式。この方式は気を付けないとピニオンギヤを壊すんでしょ?
バンタムでやっちまってるのを見た事があります(-_- )

逆にね、スプールの支持はベアリングが3つも使われて!
強度は有りそうですよ。

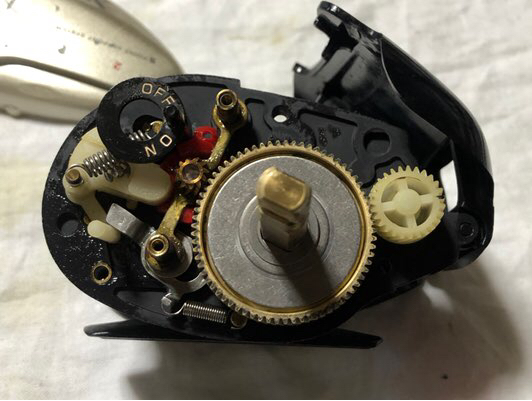

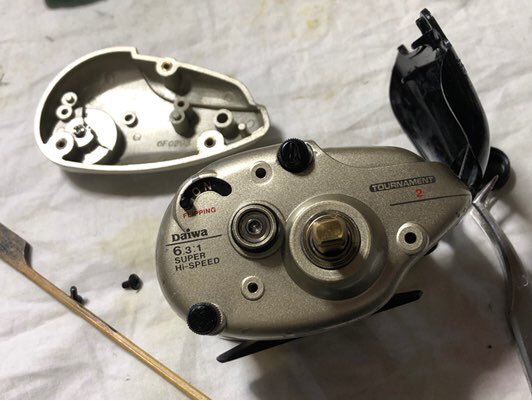

カバーを被せてハンドルを乗せたらいよいよ終了です。

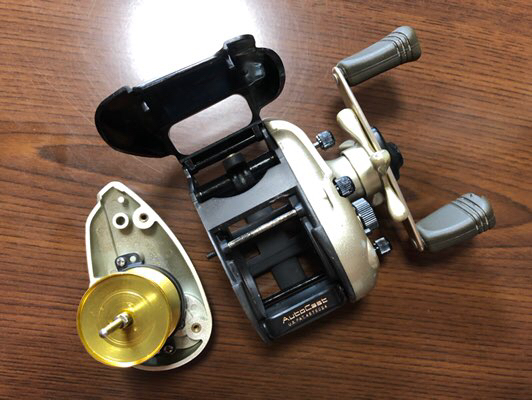

スプールとブレーキユニットを填めてと、、、




部品も余る事無く、動作にも問題無しと(^_^)ゞ
良かった〜無事元に戻りましたわ〜


スプールの回転はあんまり軽く無いけどハンドルはスルっスルのクルっクルよ!
此ならちゃんと実用に成りますよね(ノ^^)ノ



今回はドキドキハラハラな心配だらけのオーバーホルでありました(・_・;)
なんとかやり遂げられてホットしてます。

せっかく使えるように成ったんだから実際に使ってみたいですな、、、

之で何釣りする、、、?



(^_-)-☆
