14 STELLA 4000XG 分解

師走になって寒くなりましたね!

先日も釣りに行ったのですが、気温3.2℃でした。

今日は、四国でも氷点下になり、暴風雪・波浪警報がでています。

お出かけの際には、気を付けてくださいね。

この間のサーフウェーディング中に、不注意で水没させてしまい。

Mgボディなので、海水が入ると嫌だなぁ...と気になっていたのと...

大型の寒波で、風が強く釣りもできない状況なので...

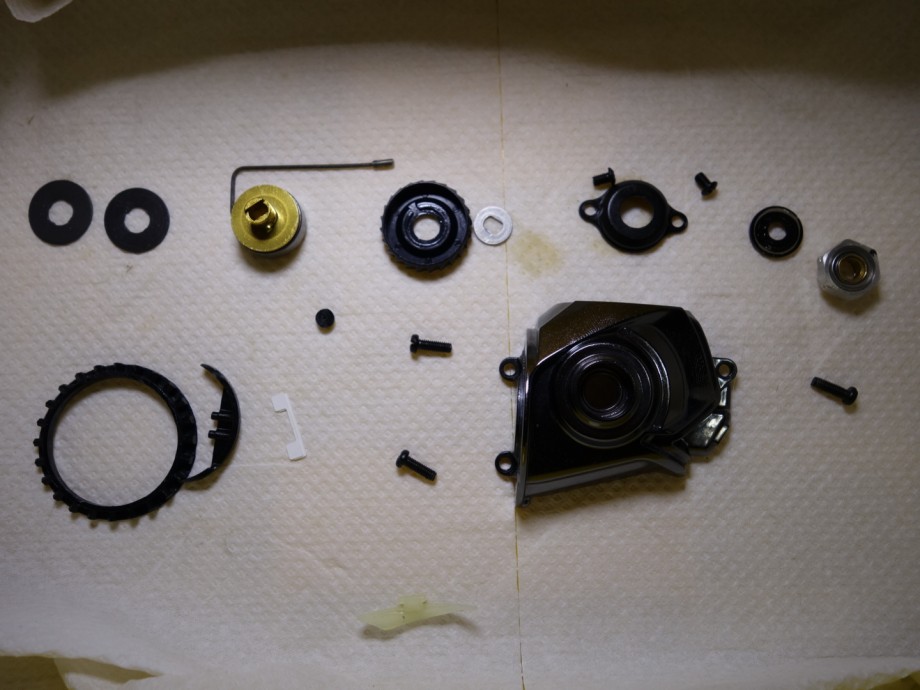

部屋の大掃除のついでに、14ステラの分解

部品図にない部品
フリクションリングの厚み調整用です。
自分のは、2枚入っていた。

フルメタルボディは、やはり良いですね。
信頼感が違います。
(あと2か月もすれば言ってることの意味が解ると思います。)

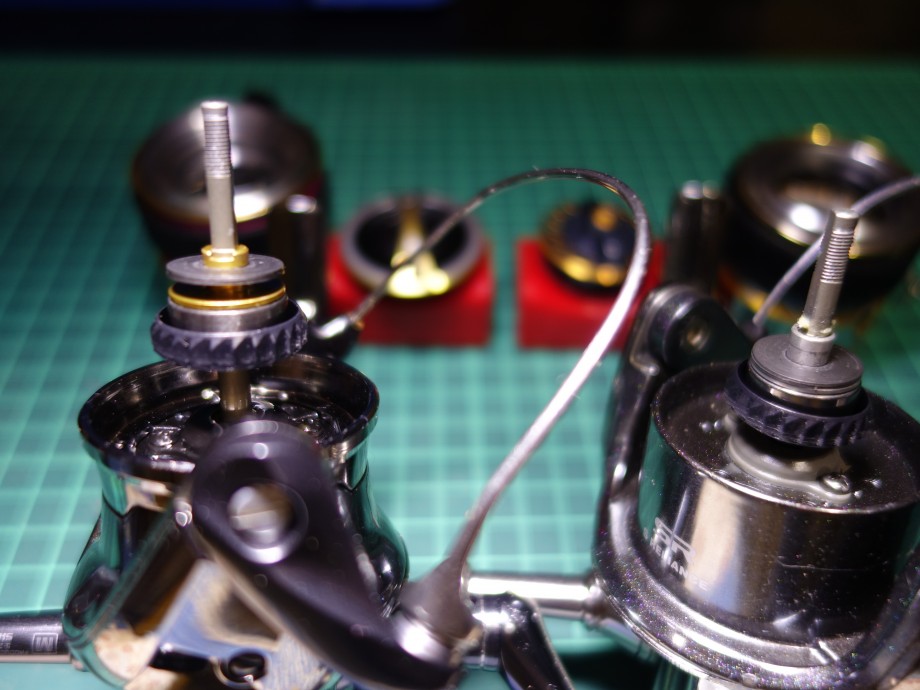

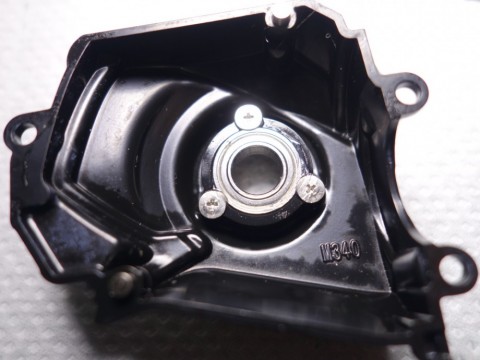

ベアリングは片面のみシールドとネジ止めされている
13ステラSWは両方ともネジ止めされている

14ステラのボディをバラして見ると...

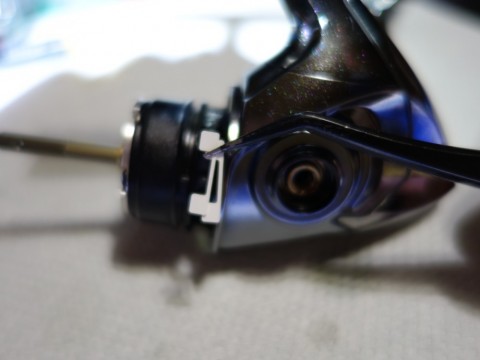

浸水は、見当たりませんでした。

オイルインジェクションの穴も、逆転用のレバースイッチもなくなったので、防水性能が上がりました。

IPX4相当らしいです。ダイワのセルテートと同じなのかなぁ?

ちなみにパッキン(X-Protect)の入っている...
13ステラSWは、なんと IPX8相当らしい!! (ボディ部)

磁石なシールドいらないんじゃ...(爆)

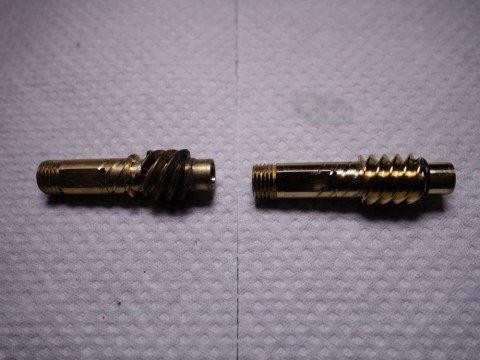

これが噂のマイクロモジュール

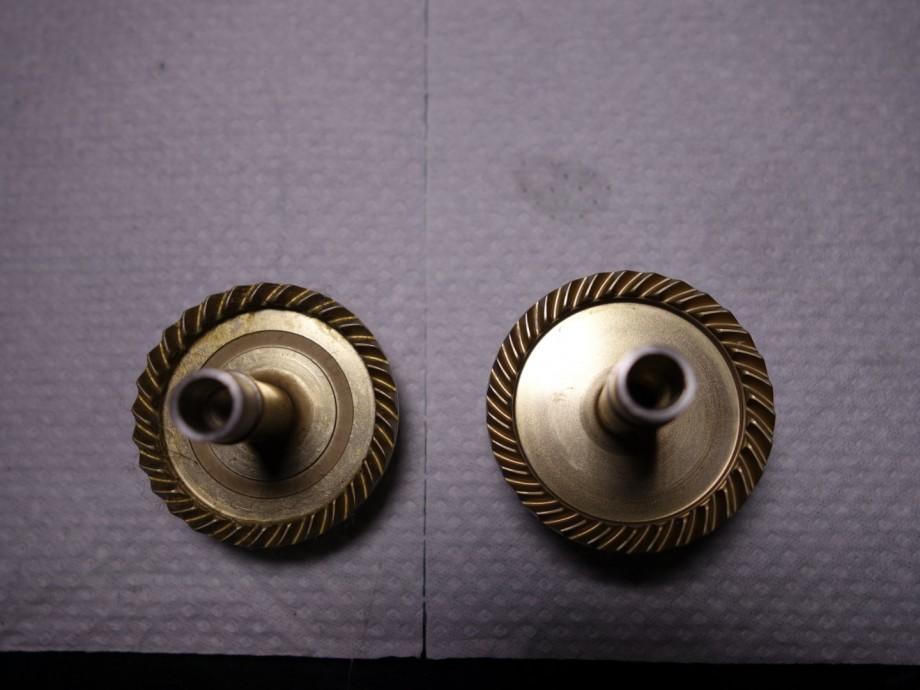

左が10ステラ、右が14ステラ

流石に回転を90度捻るスピニングでは、ベイトの様に緻密なギアになってません。

これを、精度を出しつつ冷間鍛造(プレス)で作れる技術が凄いのでしょうが...

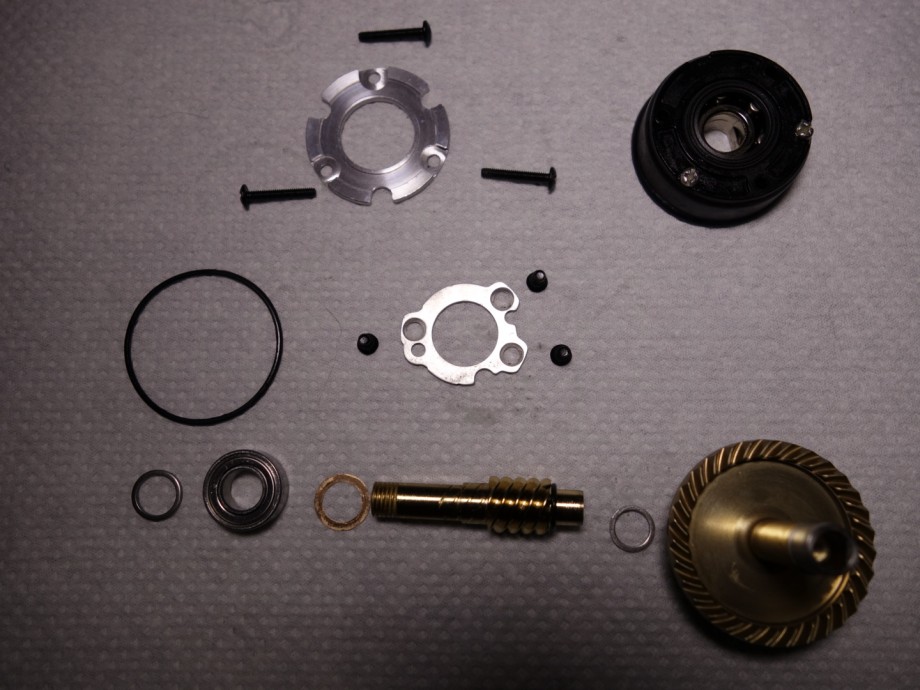

ギア関係には、シムとワッシャが前よりも増えています。
ピニオンには、ラバー製?のスペーサーがあり縦方向のガタを抑止してます。

ウォームシャフト前にある、ウォームシャフトギア(中間ギア)の歯面がマイクロモジュールになったのも、巻き心地に影響しているのでしょうね。

自分の14ステラXGの #148 中間ギア(L) は真鍮製でした。初期のモデルだと、アルミ製の物も有るみたいなのですが...

XGではギアの負担を考慮に入れ、初期ロットでも、真鍮だったんでしょうか?

ちなみに、この部分の改良は、13ステラSWにも採用されてます。

歯面が緻密になったため、異物を嫌うのか、オイルインジェクションも無くなりました。
注油するためには分解が必要になります。(13ステラSWもね...)

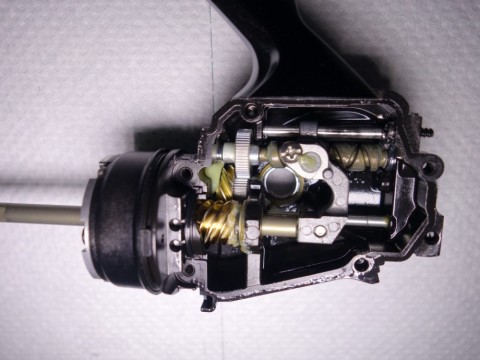

ウォームシャフト(クロスギヤ)がリール上部に移動したので、位置関係が遠くなり、ガタが出そうで気になりますが...

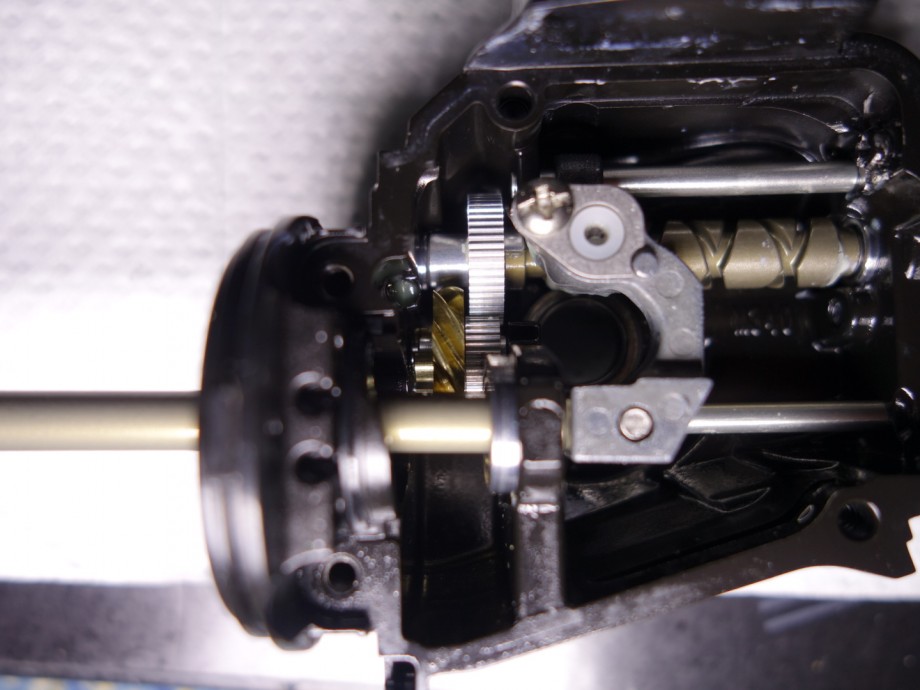

14ステラはウォームシャフトが上にある

2013モデルの大型投専リールや、AR-Cエアロなどのリールからのフィードバックなので、大丈夫かもしれません。

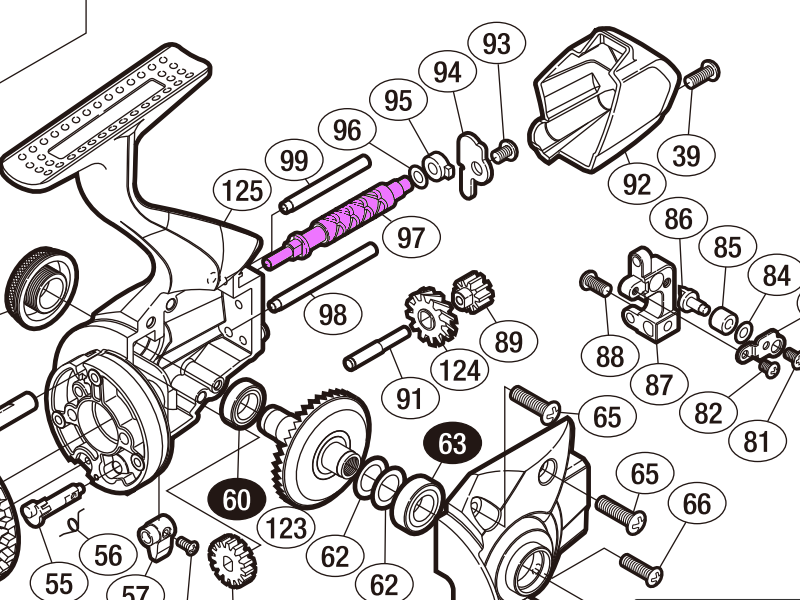

AR-C AERO CI4+の構造

14ステラと同じでウォームシャフトが上にある

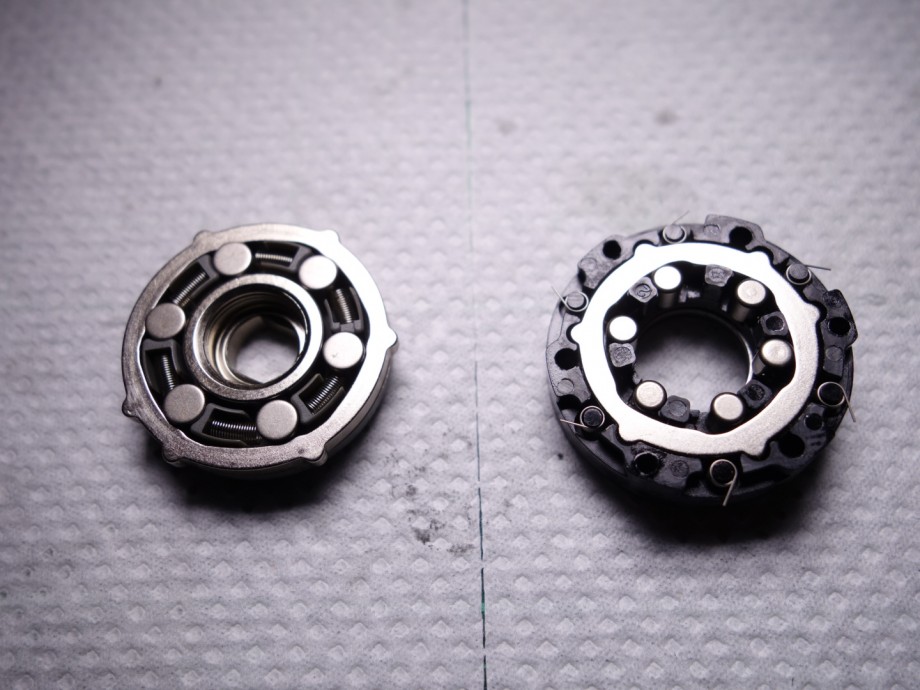

ストッパーベアリングも、14ステラは変更になってます。

左が10ステラ、右が14ステラ

ストッパーベアリングのバネが、従来は押しバネだったのが...
バネが、トーションスプリングに変わってます。

ローラーも直径が小さくなって軽量化されてます。
確かに、これなら負荷が軽くなりそうですが...

従来の機種でも、ローラークラッチの玉抜き(3個)をすればすごく巻き抵抗が軽くなりますからね...(笑)

エリアの方や、アジング,メバリングなどのライトタックルでは有名なチューニング方法です。

イカや青物系では、やりませんが...

オイルとグリスを入れ替えて...
組み立てたら元通りです。

たしかに、14ステラのXGでも、10ステラのXGよりも巻き心地が軽いですし、魚を掛けても巻き取りのトルク感が上がっている気がします。
(13ステラSWほどではありませんが...)

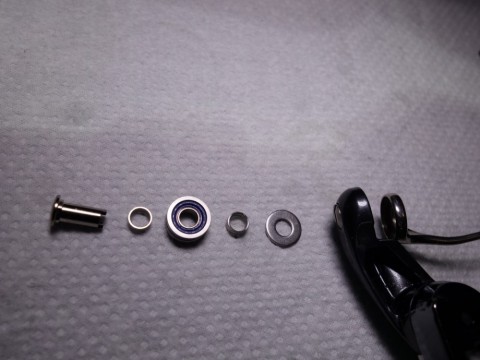

最後に、ラインローラーのベアリングを分解

オイルも撥水されるので、注せません(笑)
注油用の穴もなくなりました。

ラインローラーと一体化されたベアリングは、撥水構造になったため、1個になってしまいました。

右端の金属ワッシャには錆が浮いていました...(怒)

もしかして、ラインローラーが一体化されたんで...
素材が10ステラのDLCじゃ無くなったって事?

そりゃないですゼ～～ット!!

当然、ベアリング総数は、10ステラの14個に対し、14ステラで、13個となります。残念!

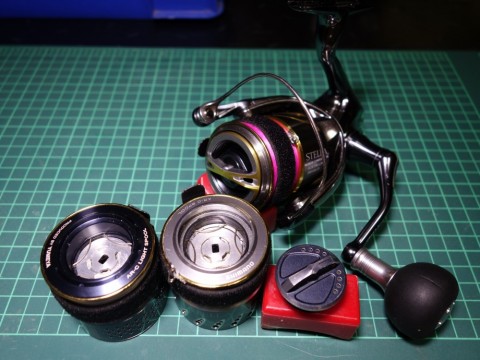

予備のスプールとして、07、10ステラのスプールを使ってます。

14ステラのカンパチみたいなデザインは、あんまり好きではないですね。

持ってはいませんが...
13ステラSWの 4000スプールが一番似合いそうなのかなぁ?
(よく質問されるけど、SW4000スプールはカーボンワッシャじゃなく、フェルトワッシャだからね! 07ステラのスプールと性能は同じだからね)

尚、旧モデルとのスプール互換がなくなったので、旧タイプのスプールを使用するためには...

10ステラ用のドラグノブが、必要となります。

持っててよかった、夢屋 10ステラ用ラピッドファイヤードラグノブ

前から疑問に思ってたのですが、上記夢屋ドラグノブだと 4,500円(税別)で...

部品で注文すると、10ステラドラグノブ組 9,000円(税別)と、なぜか2倍になるぼったくりな価格設定となっております(爆)

注意: 14ステラのスプールは、08ステラSW、09ツインパSW 4000シリーズ、07ステラ 3～4000 には取り付けできません。
