▼ iPhoneは難しくなかった(爆)
- ジャンル:日記/一般
細かい作業が上手く出来なくなってきたBIZENです。
まぁ、元から細かいことはデタラメな性格なんで大した差はないです

前回のログにあった音声ピンコネクター
千石電商というところで¥250で購入
ふなさんに線の接続を確認したほうがいいですよー
と、アドバイスいただき
まさかなーと思いながらまじまじと内部のピンの接続を見ていると
ショートすべきピンが1つ無いじゃありませんかーーーーー!
そりゃー認識されないわ。
ということで

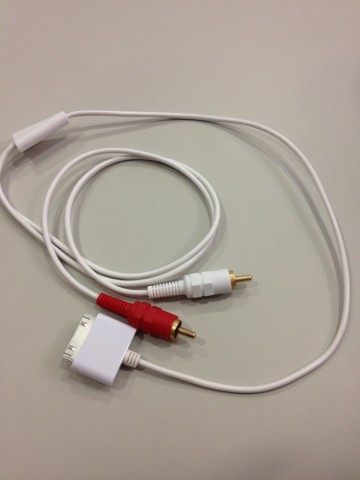

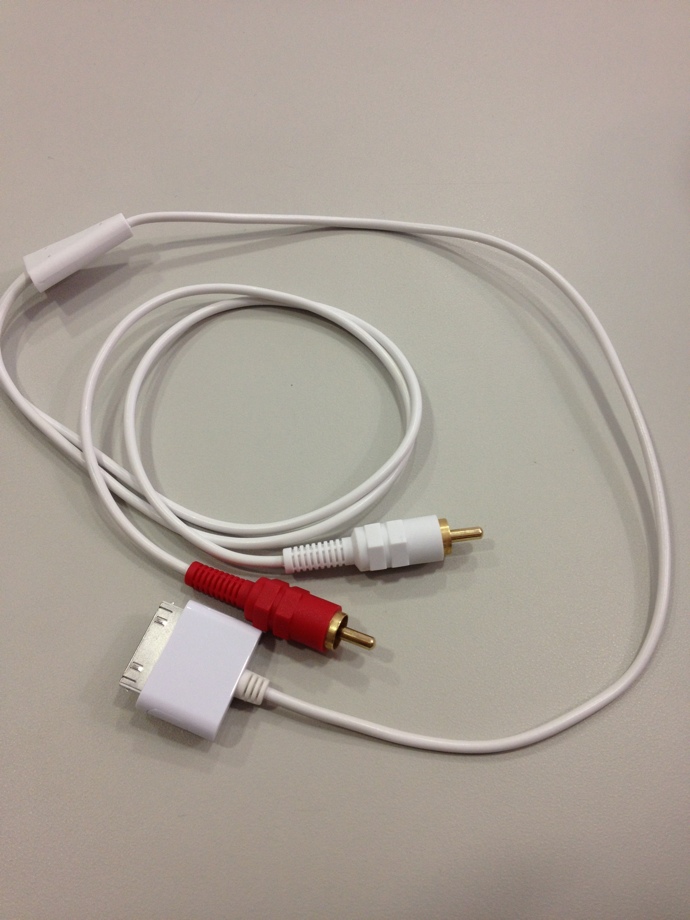

自作で作るために買っておいたコネクターからピンを引っこ抜き
グサッと挿して曲げてハンダ付け。
仮でiPhoneに接続すると
おぉ!!!!!
認識されたーーーーーー。

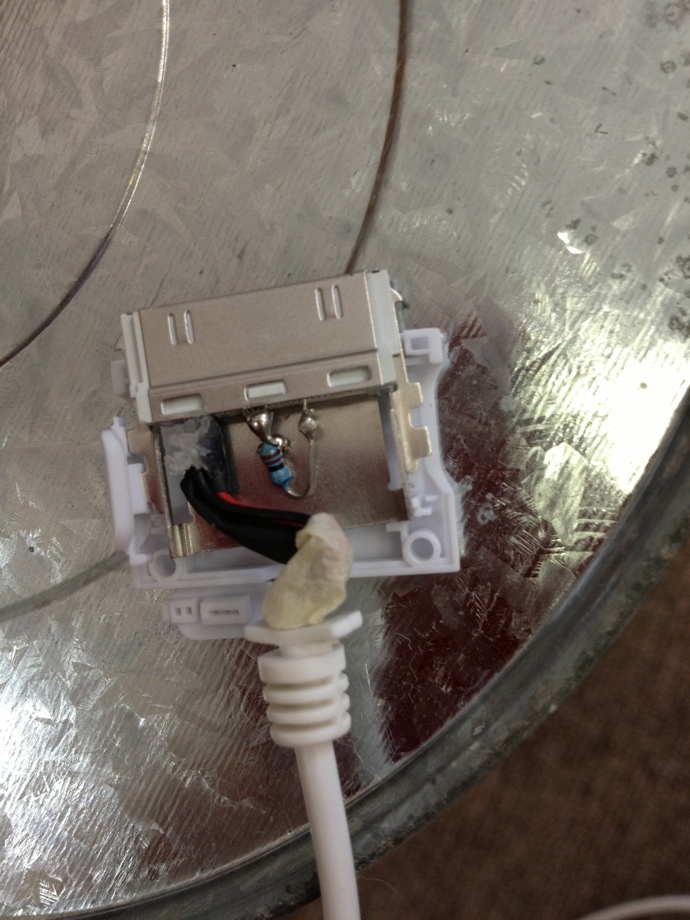

中はこんなでたらめ半田(笑)
拡大鏡でもあれば見やすいからいいでしょうね
ホットボンドなるもので動かないように固定(絶縁?)するらしいのだけど
まだ購入してないので仮組みまで。
ちなみにピンの信号に関して
ピン端子には
2:GND
3:R出力
4:L出力
で実際にオーディオにつなぐ
コネクタ内部で
11と15を短絡かつ68kΩ抵抗で21とつなぐ
という内容。
今回は11ピンにピンが入ってなくフリーな状態だったということでした。
ピンがめっちゃ細かいので結構大変ですが
なかなか楽しかったです。
ふなさんどうもありがとうございました。
次は100均のLED照明をLEDをパワーLEDに改造して
更衣室の照明を充電池タイプで作りたいなー
なんて考えてます(電気代をどこまで抑えられるかに挑戦です)
夏の自由研究は電子工作で決まりなBIZENでした。
