▼ レンジメタル70完成♪♪♪
今まで作ったメタルバイブの集大成!?!
レンジバイブのマジ鉄板バージョン!?!
前回の記事でもちょっとだけ書きましたが25g前後を目標にとりあえず作ってみましたが……
すでに完成してるものの完全に納得いく物には程遠く難しさを痛感してますf^_^;
尚、今回からはステンレス材を使用しております。
アルミ材の1.5mmでの問題を解決しようと加工のし易さを考慮して同素材の1mmにとも思いましたがやはり強度の問題も気になると言うこともあり、
ステンレス0.8mmとかが有ればベストな感じもしますがホームセンターなどを何カ所か廻ってみましたが、売ってな〜い。
ステンレス1mmでがんばってみました。
メッチャ硬いです(笑)
それでは製作工程です^_^
まずは、
ウエイト無しのレンジバイブを以前に製作してるコピー型で作って、
それを妄想しながら好きな形にカット。

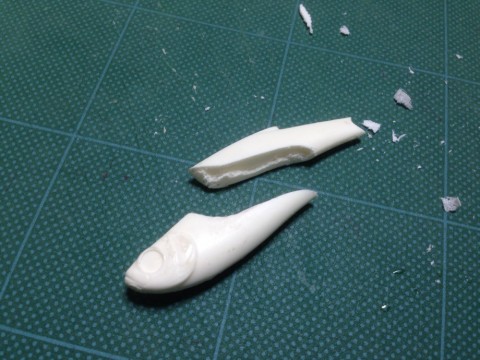

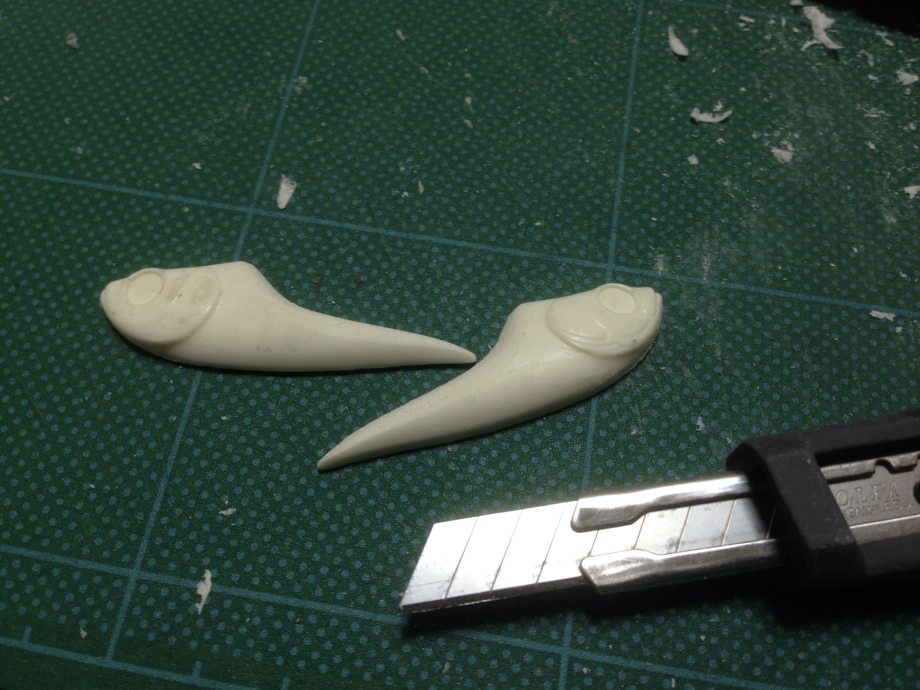

それを真ん中から真っ二つに!
意外にムズイですf^_^;
ウエイト調整の為妄想しながら貼り合わせ面をサンドペーパーなどで削ります。

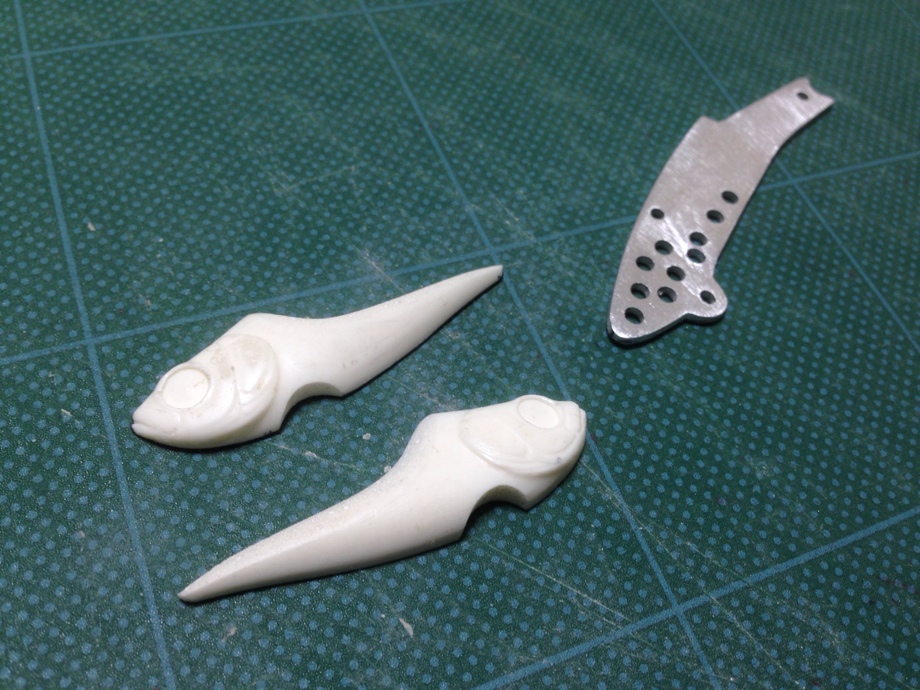

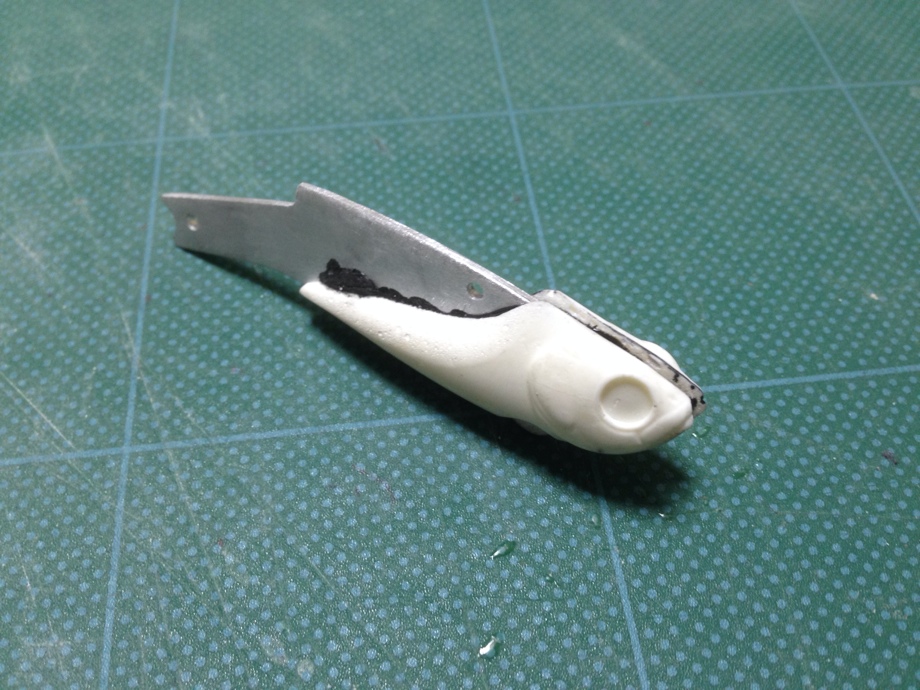

そしてプレートを挟み込んでいく訳ですが左右のバランスが微妙に上手くいきません。
真っ二つにカットするとことサンドペーパーでの削り方の精度が求められるとこですね。
ちなみに型作り用なので挟み込むプレートはアルミ材1.5mmを使用しました。

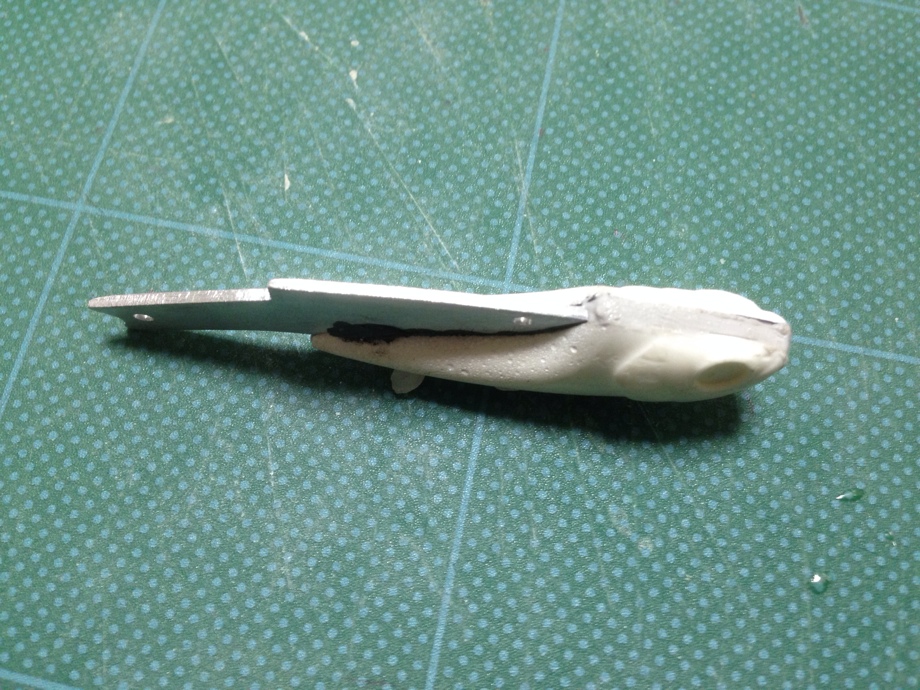

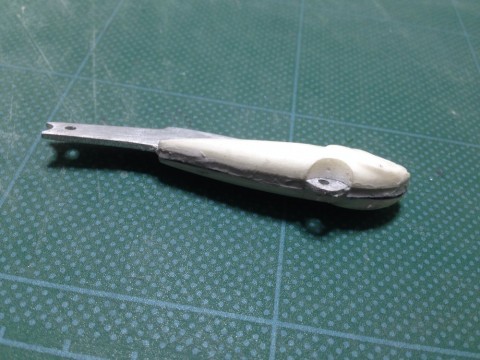

そして貼り合わせてみます。
2液系のボンドを使用しました。
そして貼り合わせ面の溝も2液系のボンドで埋めてみました。
ボンドの硬化を待ちはみ出しなどを整えて、
サフ(下塗り)仕上げ♪

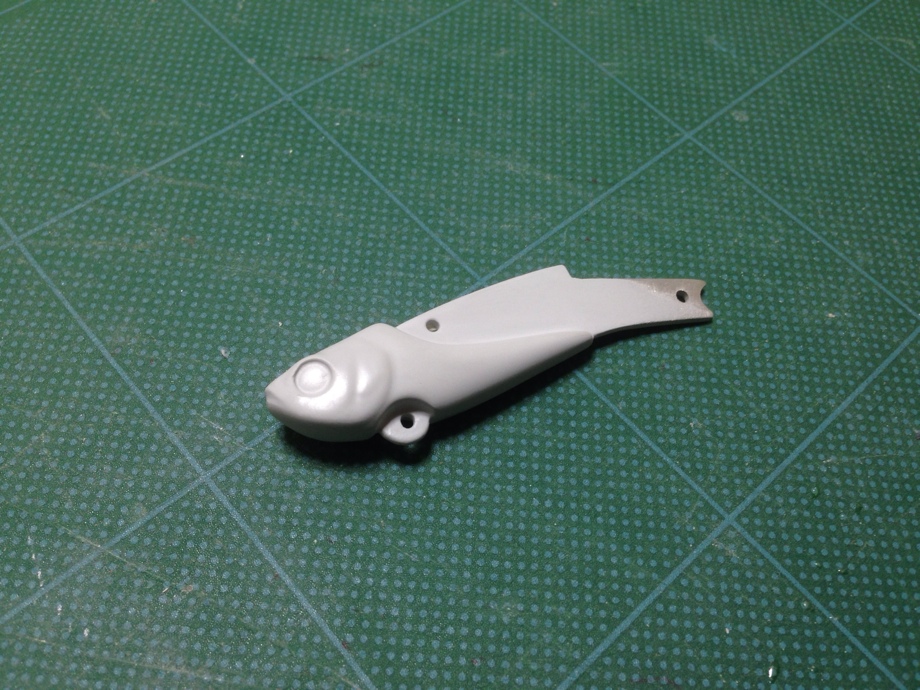

マスターブランク完成です♪

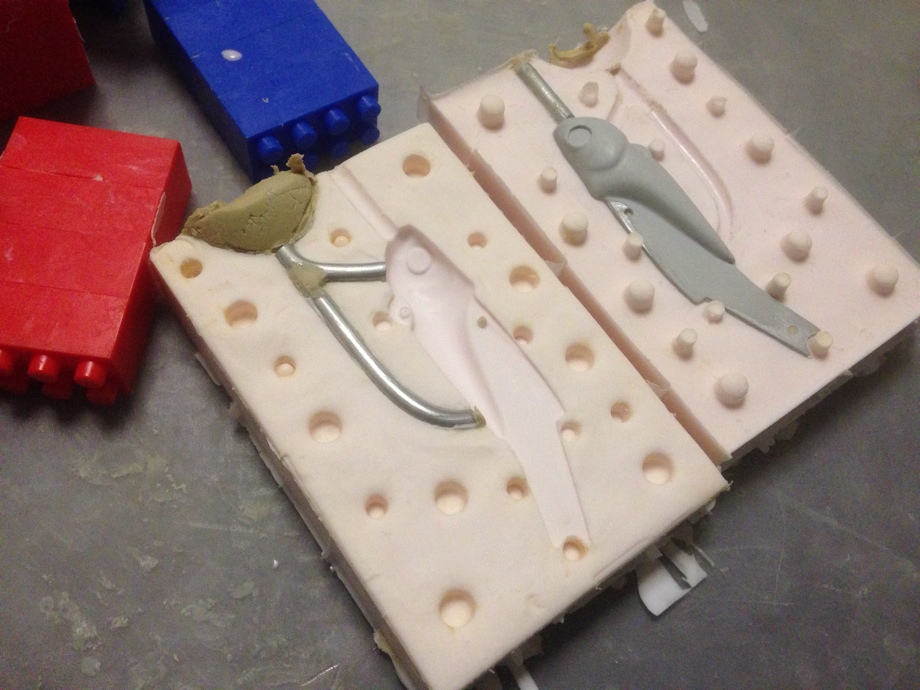

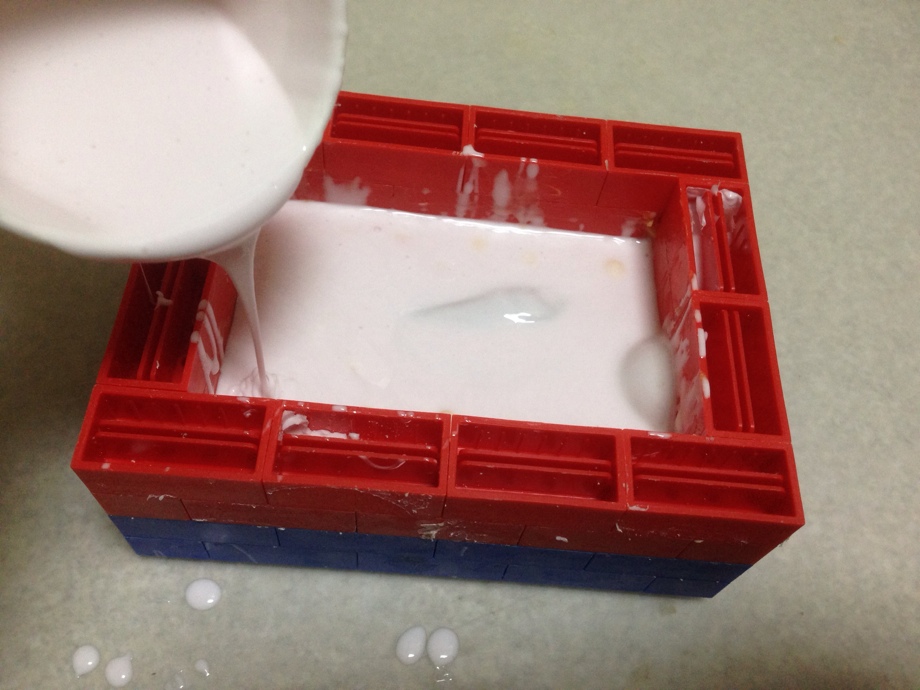

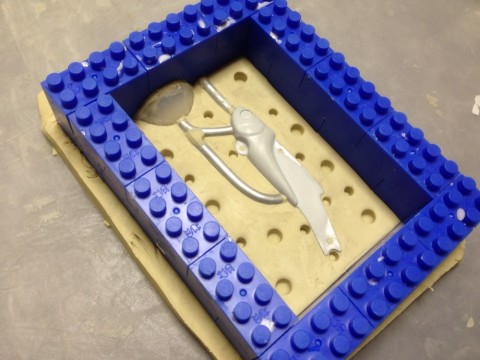

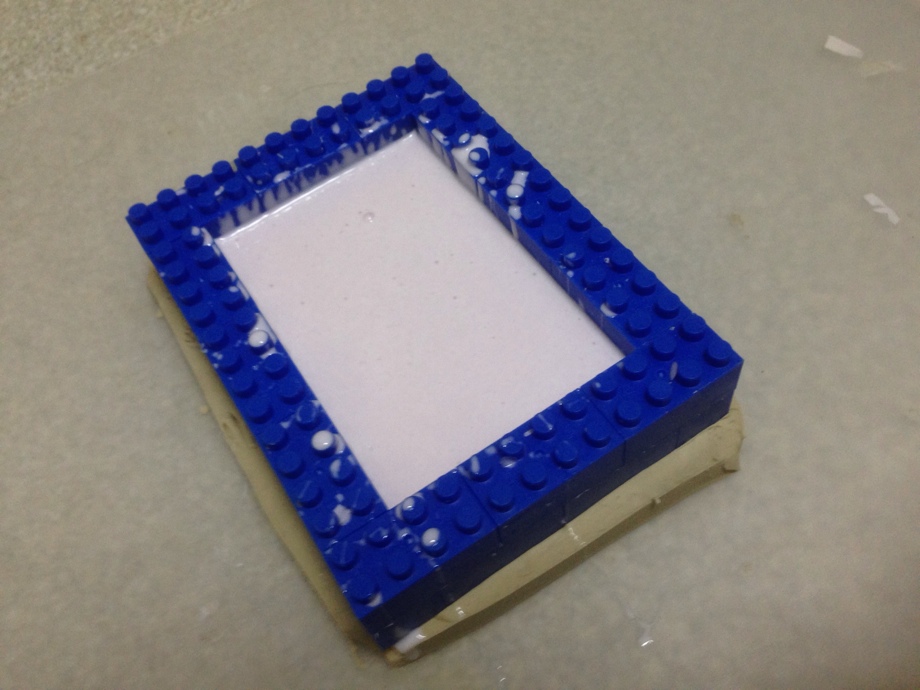

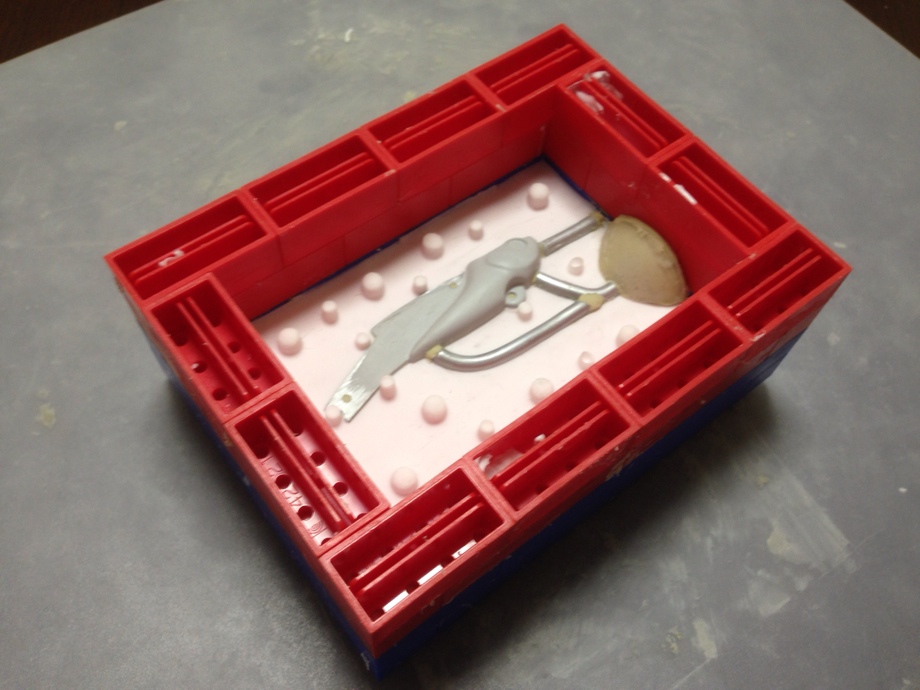

続きましてシリコン型の作成ですが今までの作り方と同じですので簡単に^_^
両面完了。
まずまずです^_^

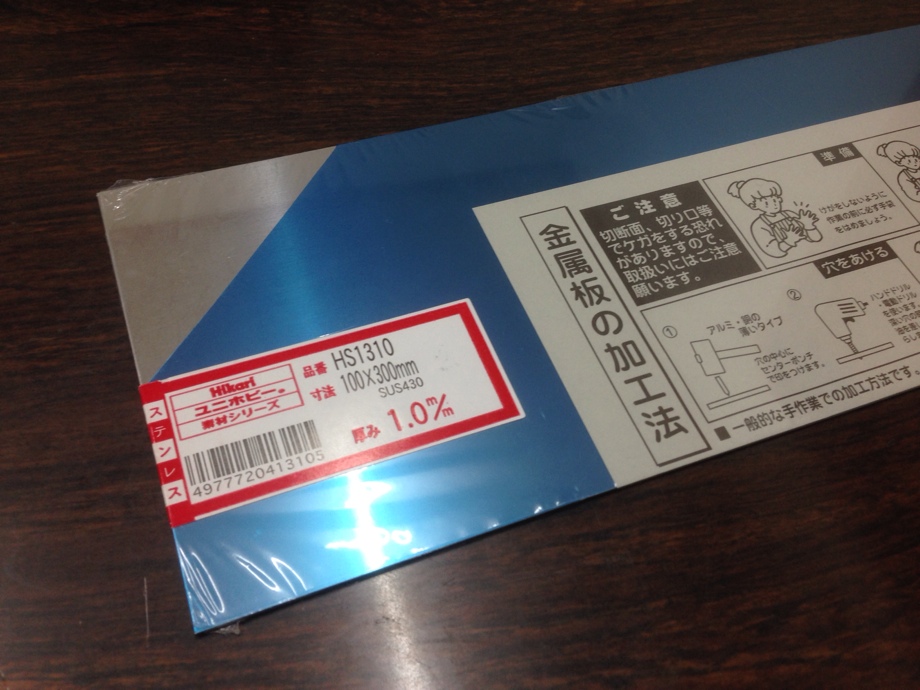

そして初のステンレス材の加工です。

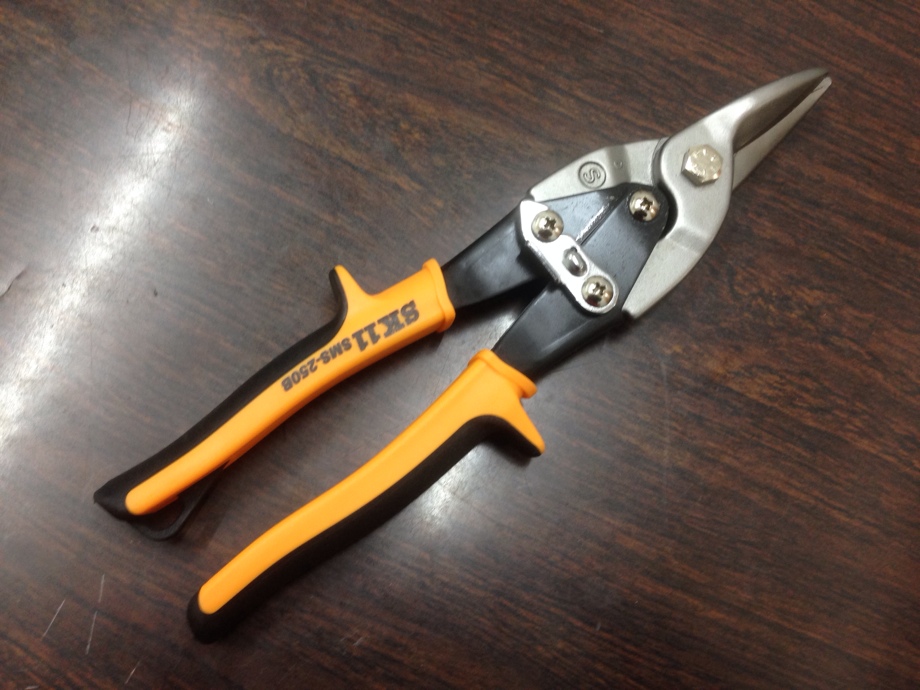

今回から導入の金切バサミです。
取説にはステンレスは0.6mmまでとなっておりますが1mmはどうでしょう?無理があるかな?!(笑)
ちなみにアルミの1.5mmはサクサク切断できます。
さっそく下書きして切ってみました。
反りますねぇ〜f^_^;
やや無理があるものの何とか切断できます。
傷をできるだけつけないようにプレートにウエスを被せて上からプラスチックハンマーで叩いて反りを直し、
ベルトサンダーで形を整えました。

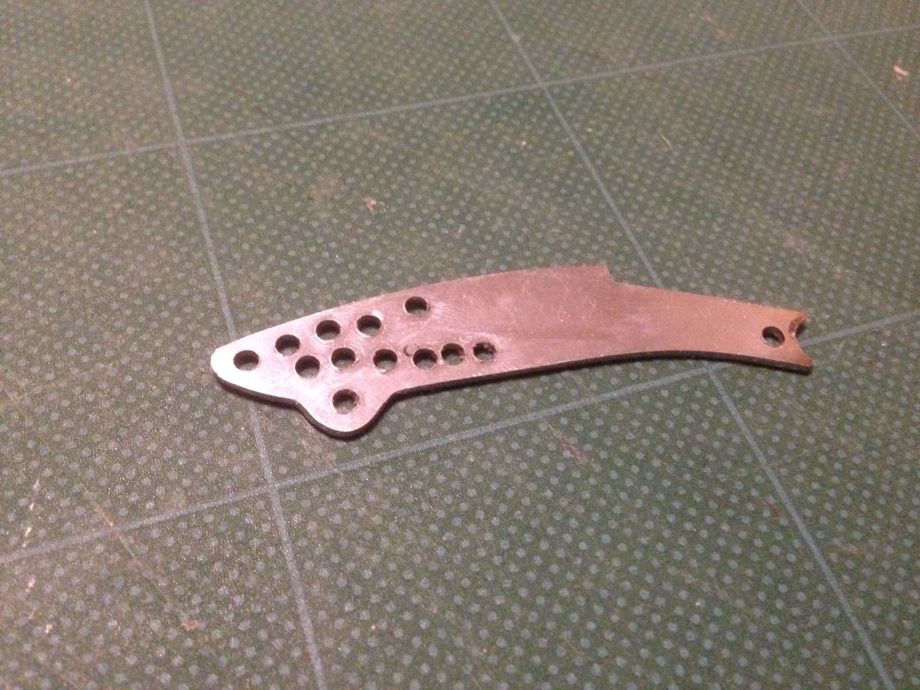

そして穴あけ作業も終了。

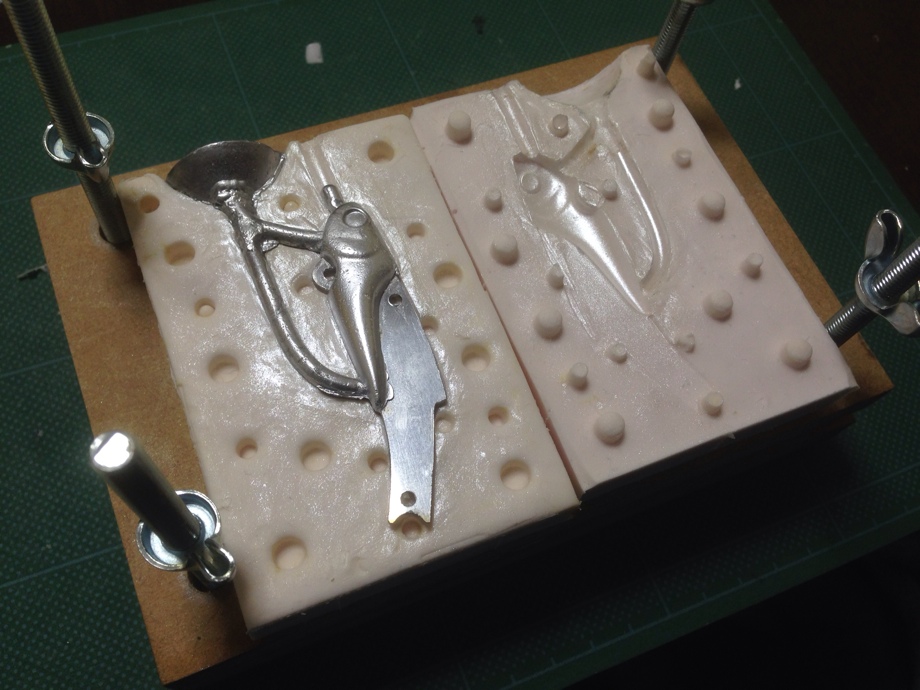

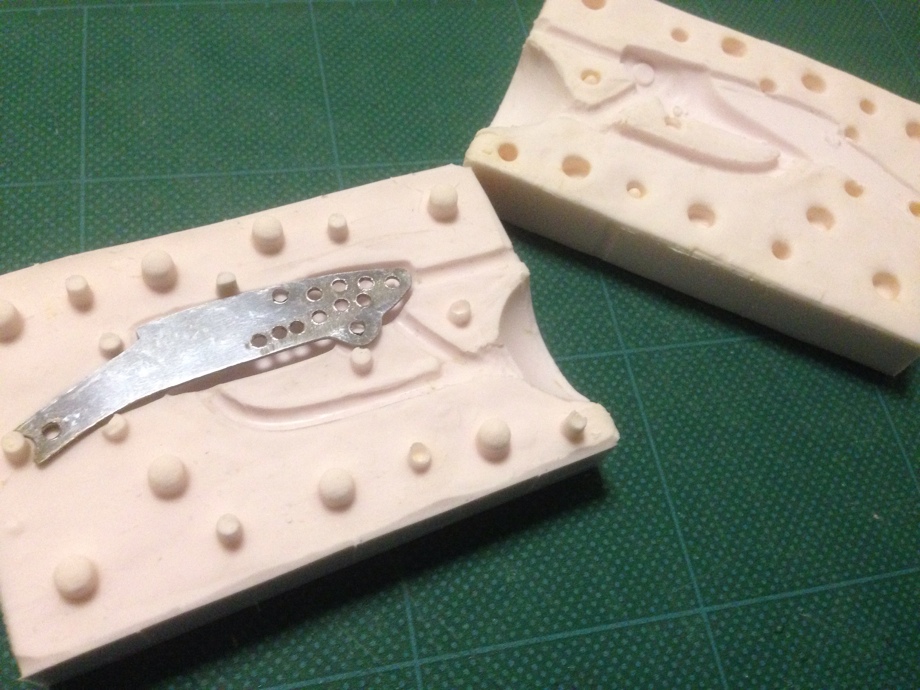

型にセットして、
いつものように鉛を流し込んんで、

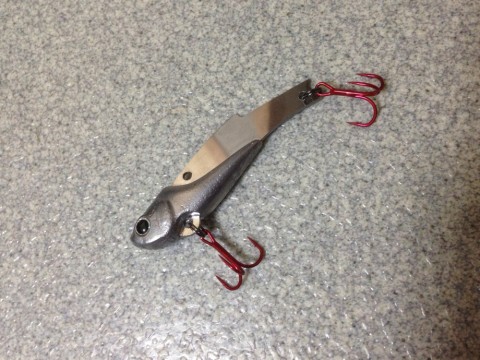

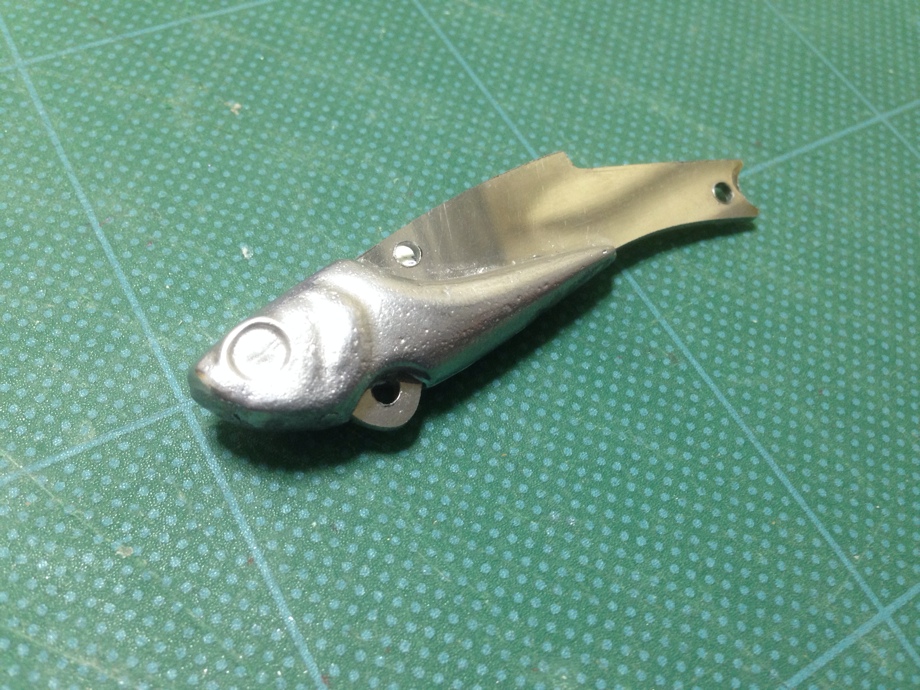

完成でーす!!
しか〜し~_~;
目標ウエイト25g前後でしたが…
33ぐらむ…
ある意味…
しっぱいです(苦笑)
またいつの日か…
やる気がでたらこれの減量モデルにチャレンジしてみる所存でございます♪( ´θ`)
まぁとりあえずこれはこれで使えるかなとf^_^;

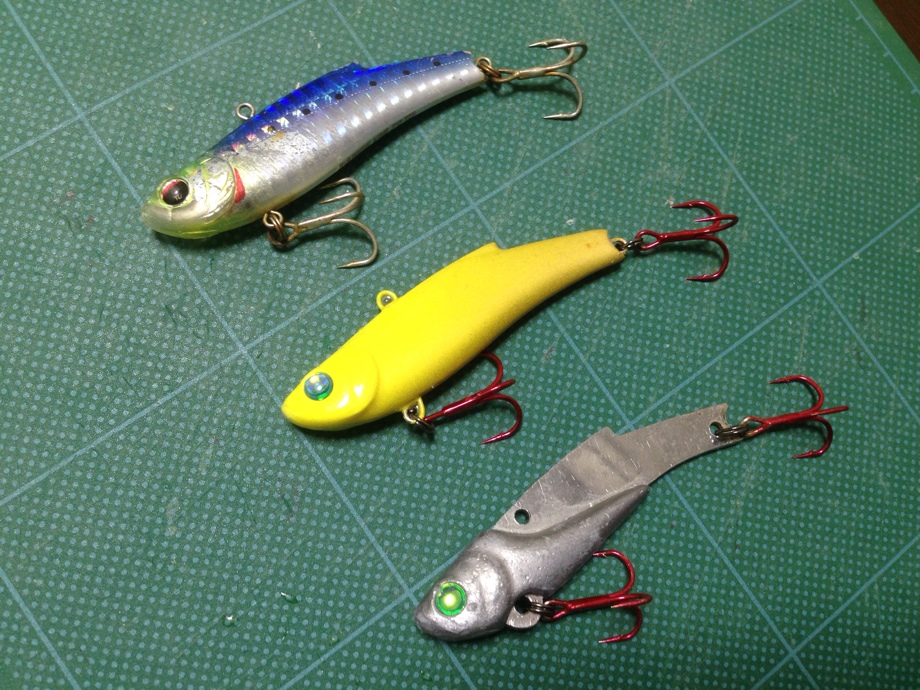

上からオリジナル、コピー、レンジメタル(仮名)。
それではまた(^-^)/
iPhoneからの投稿
