▼ オリムピック ニュースパーク80 を分解してみました、、、
- ジャンル:日記/一般
- (リールメンテナンス)

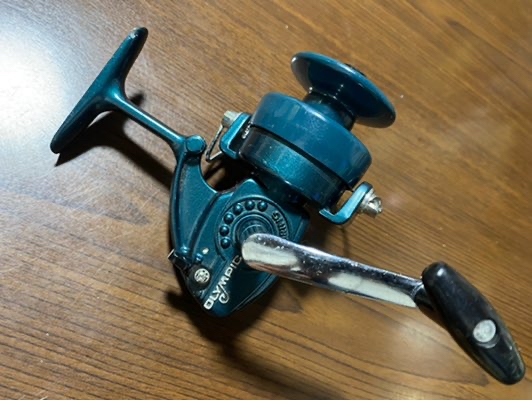

県北の大統領から頂きました〜

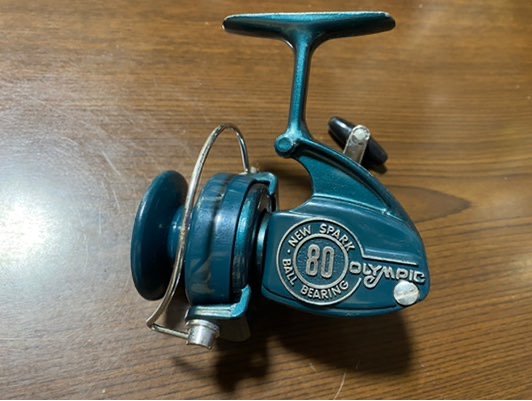

オリムピックの古〜いスピニングリール。

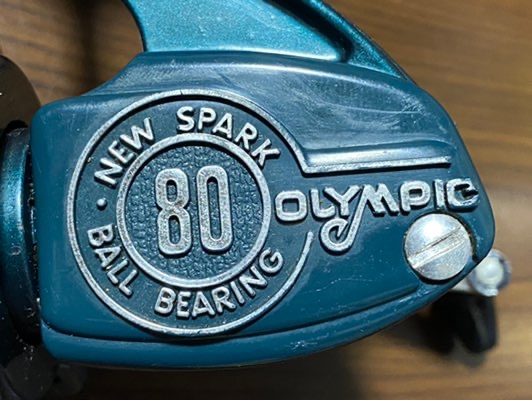

オリムピック
ニュースパーク80
え〜っとね〜随分と調べてみたのですけど〜
良く解らなかったの、、、( -_-)
たぶん70年代から80年代初頭の頃の物だと思われるのですけど発売年、諸元、関連機種等全く解りませんでしてね。ニューって言う位ですからこの前のモデルも有るようではありましたがそのリールについても良く解らない、、、
ベールアームにラインローラーが無いのでかなりの安価モデルなんだとは思いますけど。
引き続き情報有ればお教え願いたいと(^_^)ゞ
さて、、、
見るからに安価な雰囲気がムンムンしておりますけど以外とお洒落なんですな(^_^)ﾉ
今のスピニングには無い独特な雰囲気。
私の予測が当たっていれば70年代から80年代ってのはスピニングリールの発展期なんだそうでありますのでいろいろと試行錯誤が繰り返されていた時代かと。
ハンドルを回すと凄まじい音がしますからな〜
とーさくさんもまだ可愛らしい小学生の頃はスピニングリールってハンドルを回すとジージー、カタカタ、と音のするのが当たり前な物でありました。ラインローラーが付いていないのも記憶に有ります。
当時、自分がどんなリールを使ってたのか全く記憶に無いのですけど〜そんな良い物を使わせてもらえる訳も無く、当時はリョービかオリムピックしか無かったような気がしますわ。
なんとなく当時はこんなリールだったよな〜ってかすかな記憶、、、の頃のリールなんでしょう。
既にコレクション、飾り物の類に入りそうなチンケなこのリールで実際に魚を釣って見ようじゃないか〜と思い立ちましてね、
兎に角オーバーホールを(^_^)ﾉ
部品図も諸元も解らずに分解するのも恐いのだけど、、、バラしてみましょうか。
スプールはプラスチック製。
ラチェットと高さ調整のシムは今と一緒。

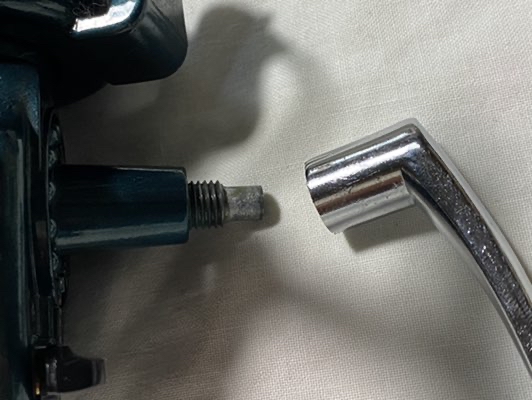

ハンドルはねじ込み式だって〜
右専用です。

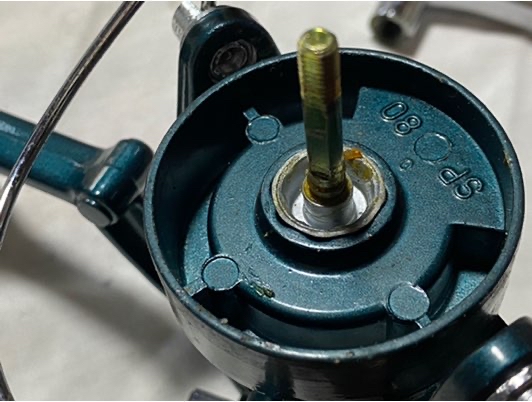

ローターの抜き方が解りません(^_^;)

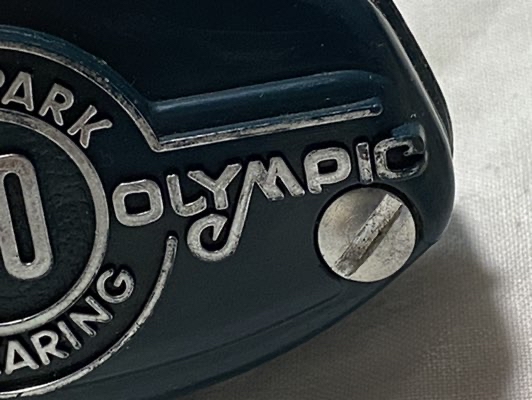

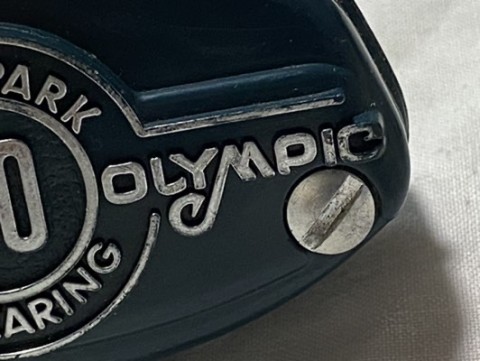

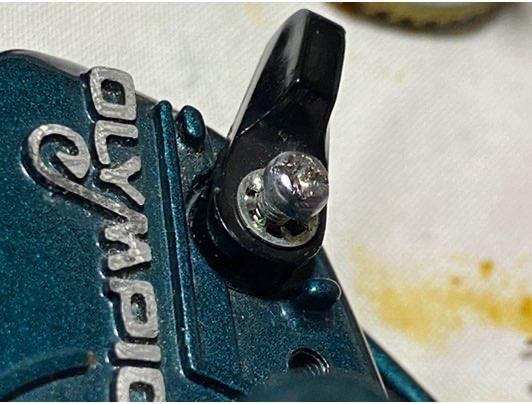

外から見えるネジと言えばこれしか無いんですよ、、、
外してみましょう。

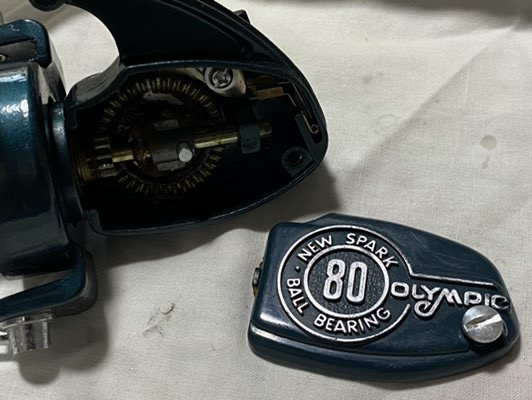

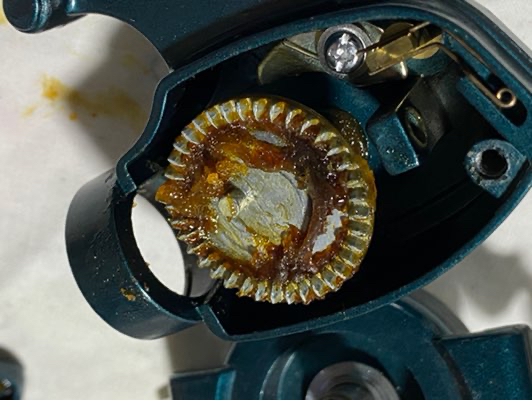

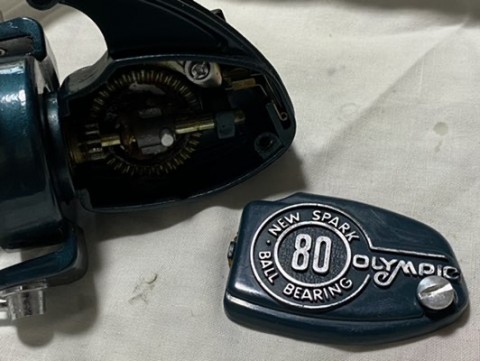

お〜パッカ〜ン(^_^)ﾉ

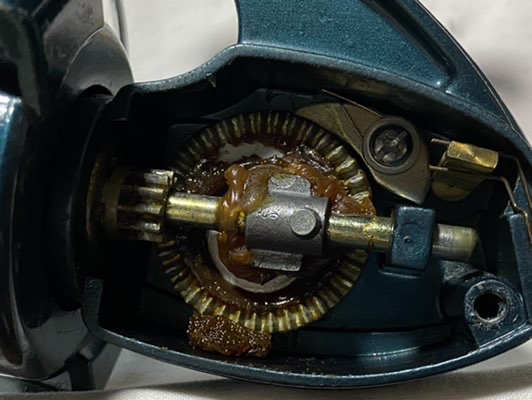

み、見た事の無い風景でありますな〜

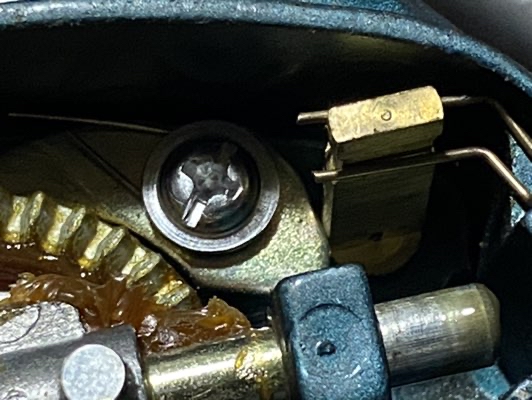

なんじゃこのギヤは、、、？
で、如何バラすんだろうか？
此所は逆転ストッパーの機構でしょうから違うと、、、

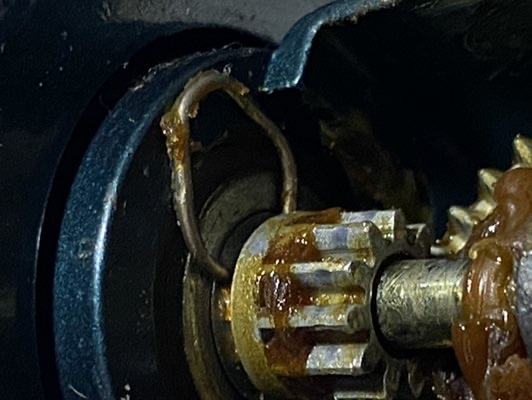

これか？
スナップ、、、だよね？

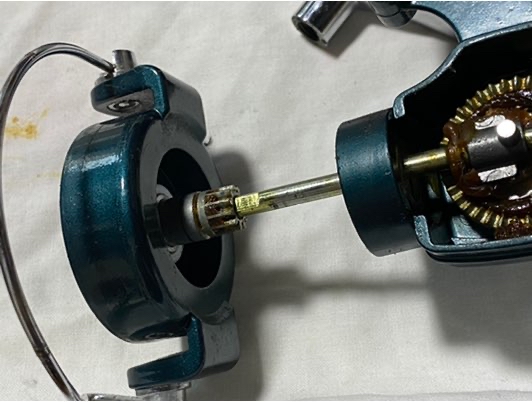

お〜〜〜〜〜！！
ギヤがローターごと抜けた〜

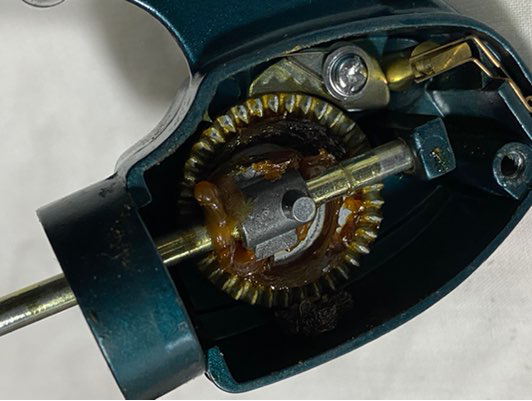

抜けたんだけど、スプールシャフトは抜けないのよ。この感じだとカムにギヤが咬んでるんだろうな。斜めにしても外れないんだが、、、

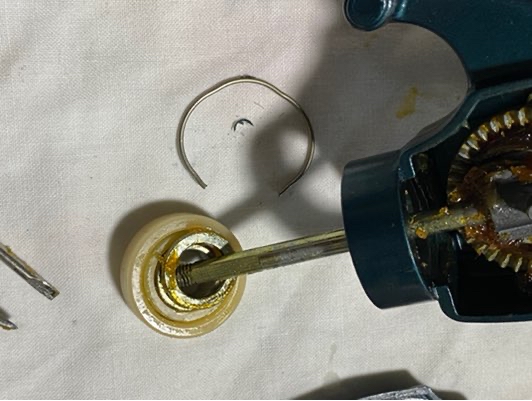

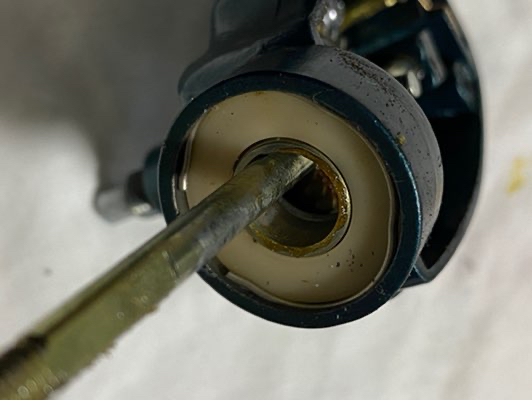

この白いカラー？？
えっ？

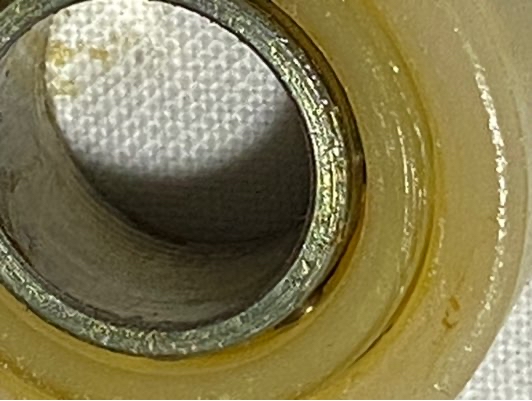

ベアリング？？
此奴もスナップで止まってるだけですから、、、
ベアリングだよ〜Σ(- -ﾉ)ﾉ
中に玉が見えてるもん、、、
プラスチックかよ、、、

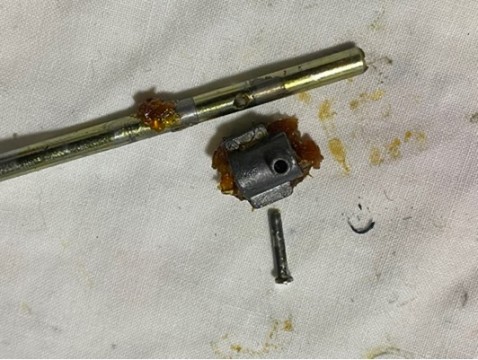

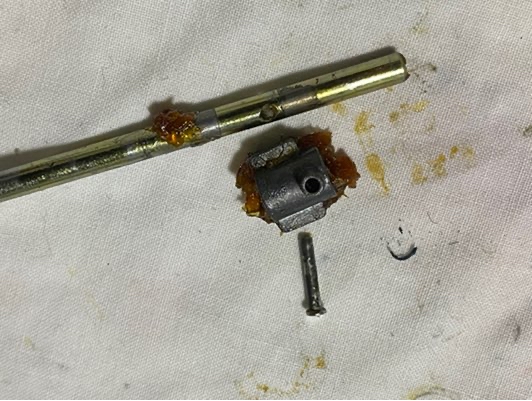

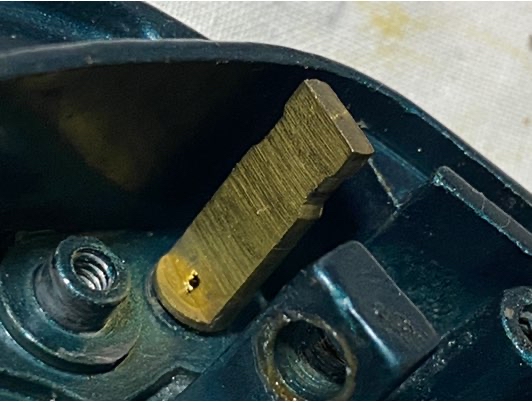

ベアリングを退けたのにシャフトが抜けないので何故かっていじくり回していたらなんて事は無いピンで刺さっているだけでした(^_^;)

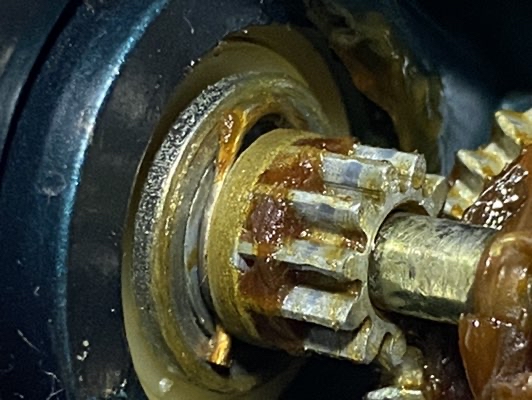

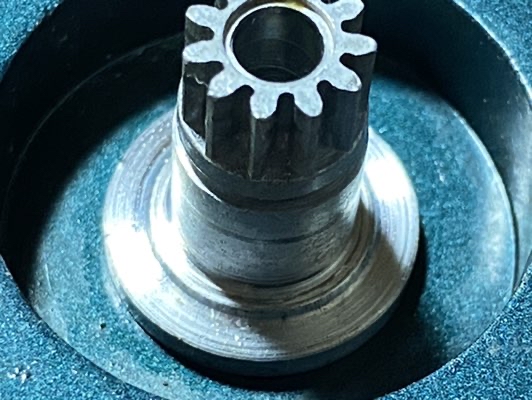

方持ちのドライブギヤ、、、
これ、フレームに刺さっているだけで全く固定されていませんのですわ。

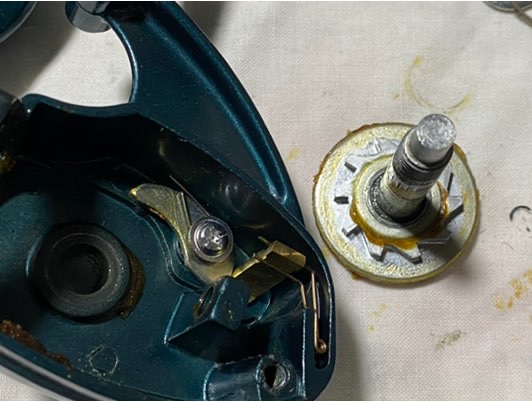

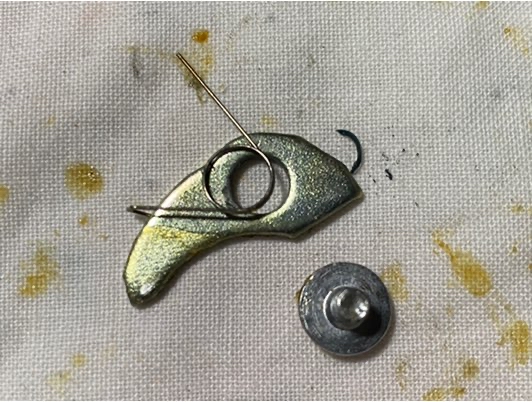

逆転防止機構です。
ここがあの凄まじいカタカタ音の出所ね(^_^;)
仕組みは簡単。造りも簡単。

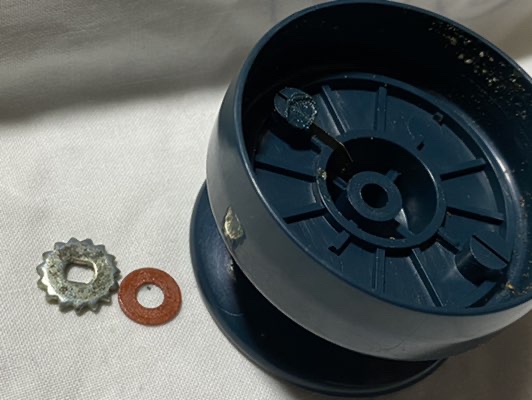

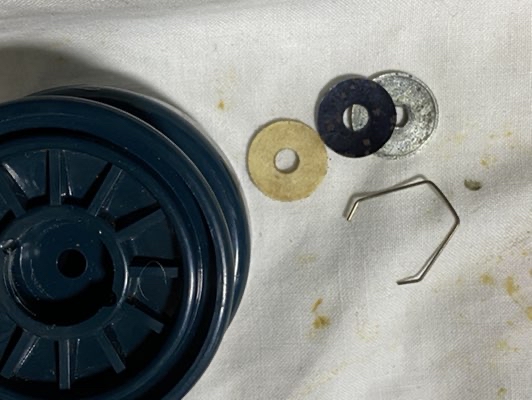

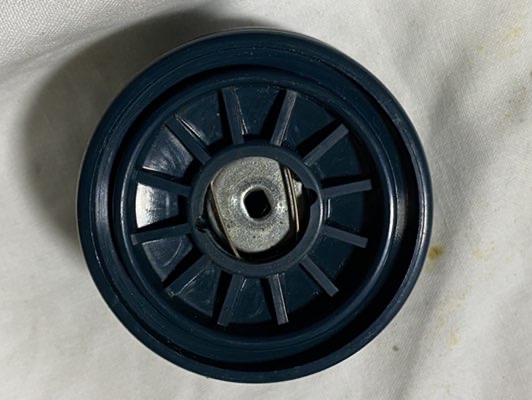

スプールにはちゃんとドラグシステムが有るようですね(^_^)ﾉ

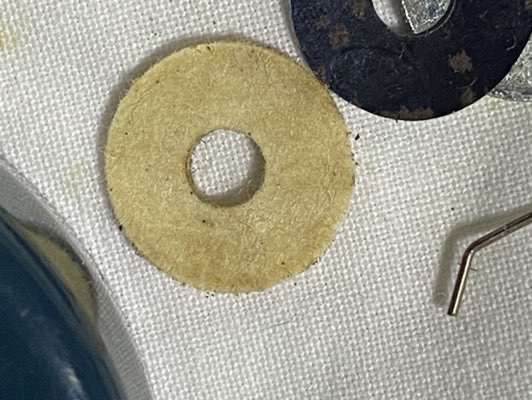

可愛いフェルトが一枚。
脂っ気も無くカラカラに乾いてます、、、
填まってるだけか(^_^;)

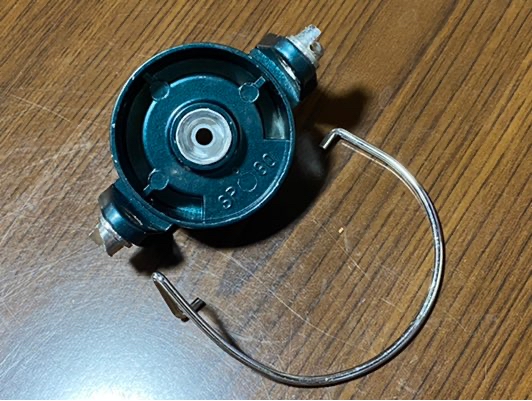

上げ下げのロックはベールのテンションですと。

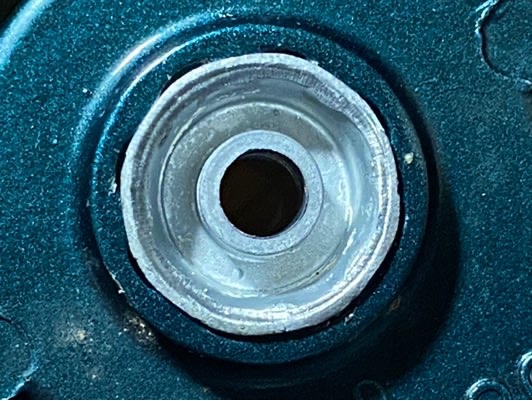

ローターとドリブンギヤが一体に成ってますんですよ、、、
填め込んでからか締めのようです、、、
爪を起こして外そうかと試みましたけど亜鉛の様ですし元に戻せなくなる可能性大か。此所は分解しない方が良さそうですな。
水飴、と言うよりは味噌の様なグリス(^_^;)

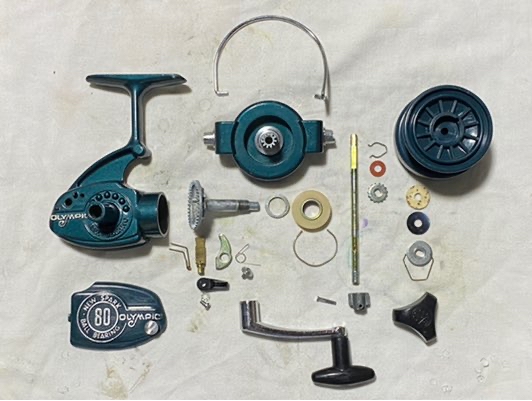

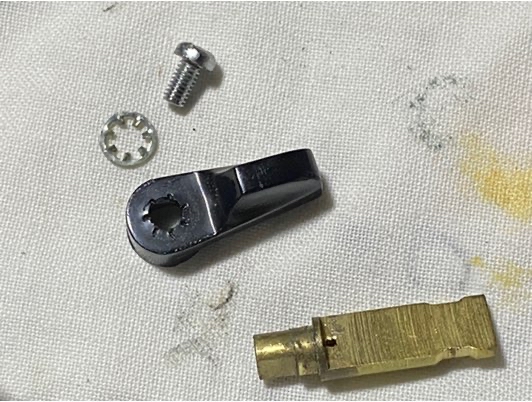

を洗い流し列べてみました。
ふざけるなよ〜！
って位のシンプルさ、、、？チンケさ、、、？
でも実に面白い！(ﾉ^^)ﾉ
今時のスピニングリールとは明らかに違う構造にちょっとウキウキしてしまいましたわ〜
なので、
次回、少し重箱の隅をつついてみようかと、、、
- 2021年4月17日
