先日購入したカルコン301

どこも不具合は無いにもかかわらず

分解してみよう！という無謀なチャレンジ。。。
（ゾクゾクしませんか？？）





※このログはド素人による分解組立ですので参考になりませんm(__)m





では、参ります。。

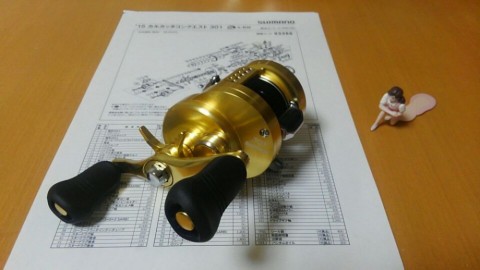

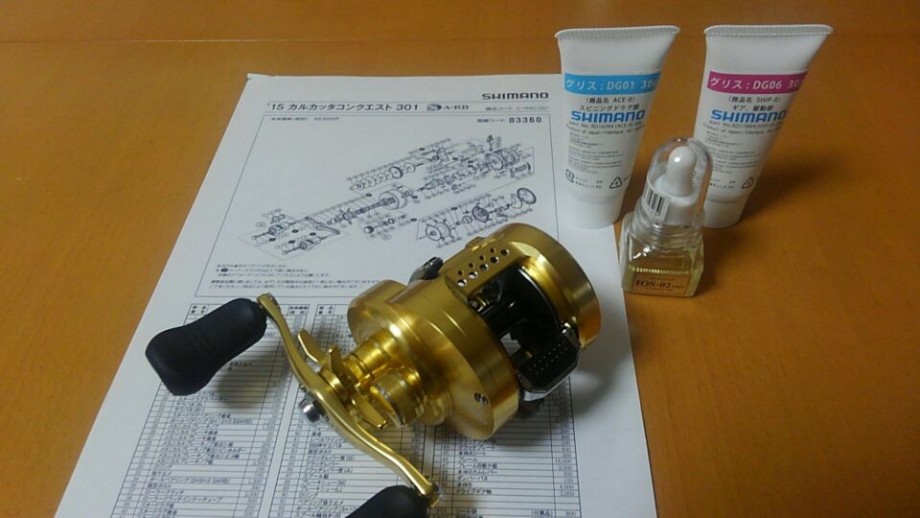

分解図、シマノグリス（DG01、DG06）、オイル（IOS-02）を用意してみました(^^)

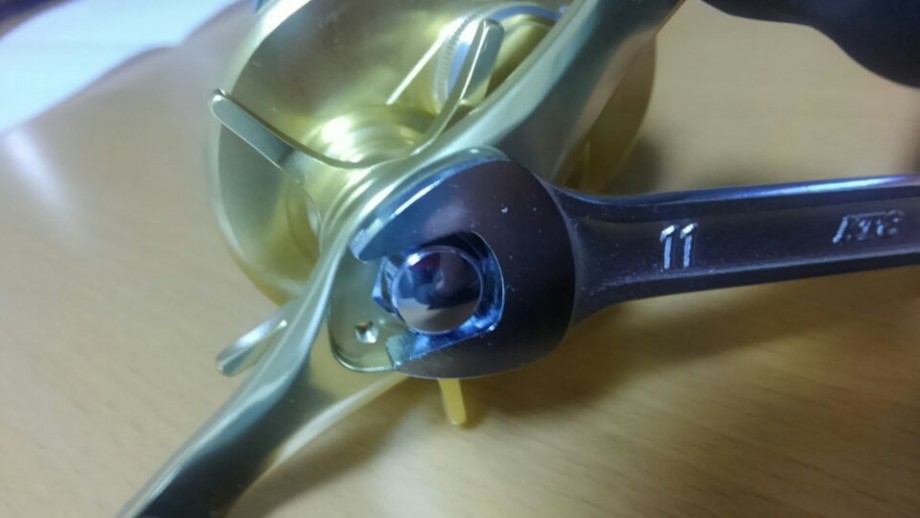

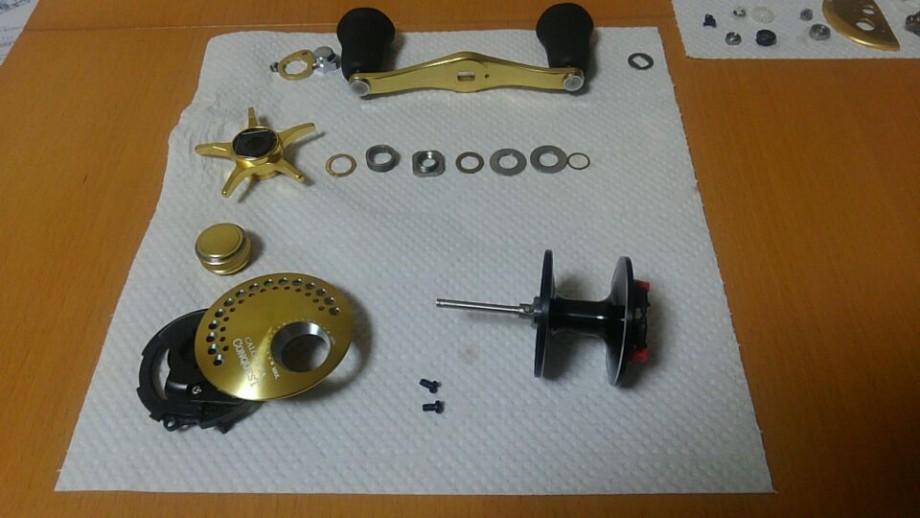

ハンドル固定ナットはM11でした（逆ネジ）。

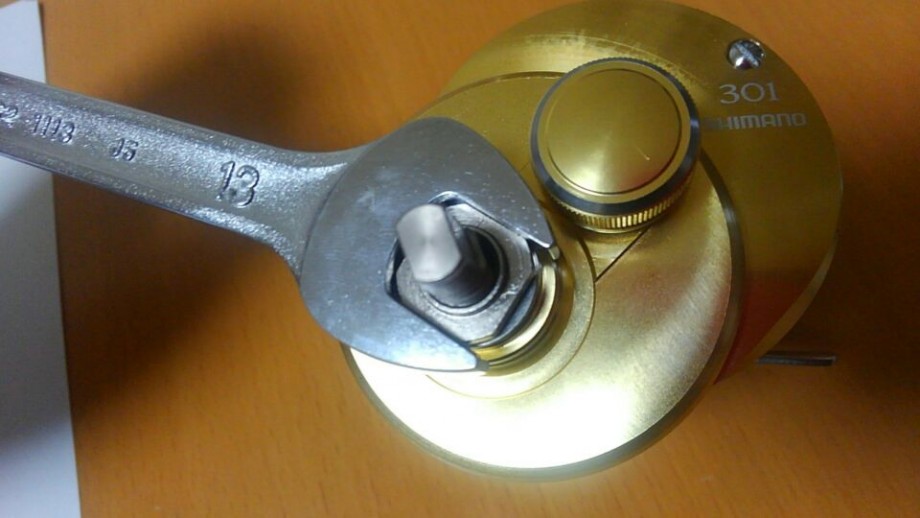

スタードラグ固定ナットはM13でした（逆ネジ）。

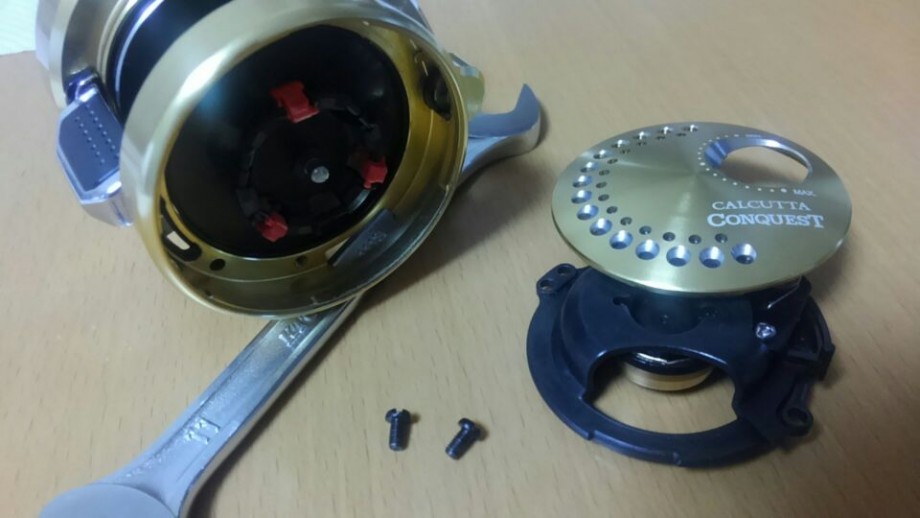

カルコン100、200シリーズと違って、ここは固定ボルト２本で外れます。

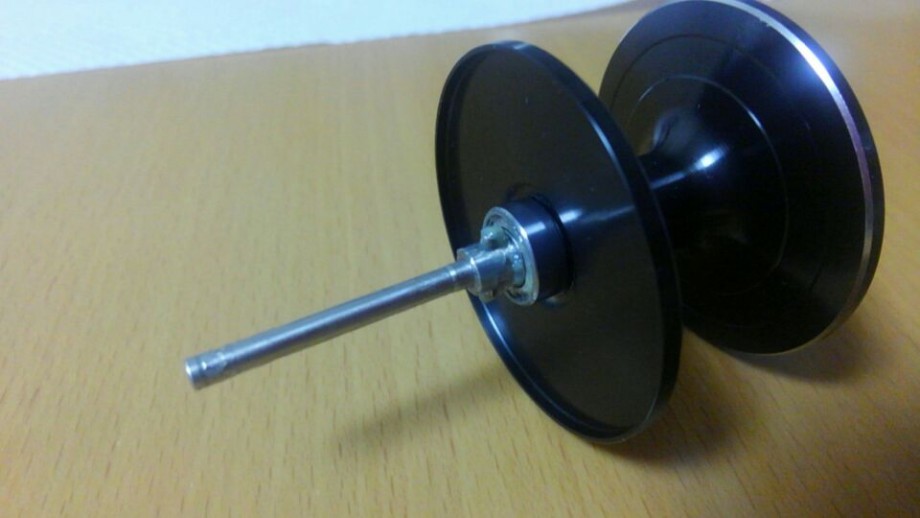

スプール部のベアリングを取り外すには特殊工具が必要みたいですね。。^_^;

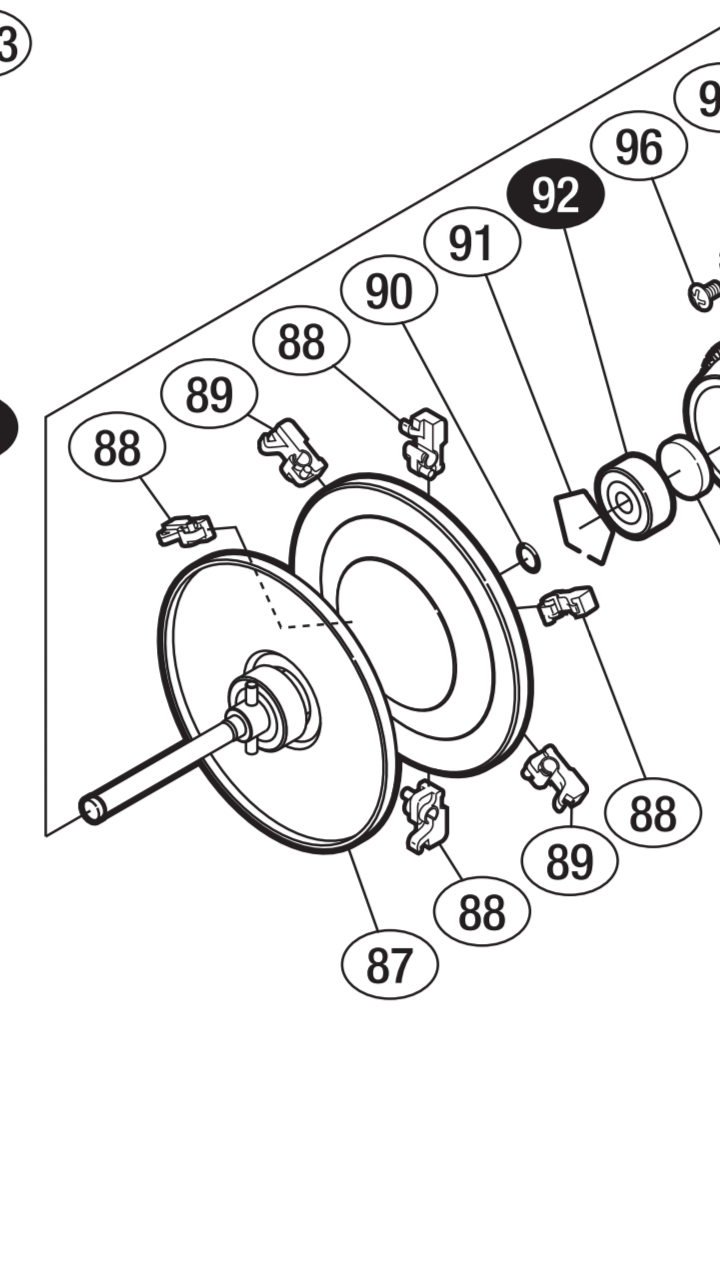

スプール部のベアリングは白ヌキ番号になってないんだね～

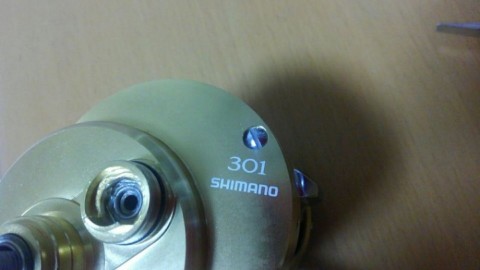

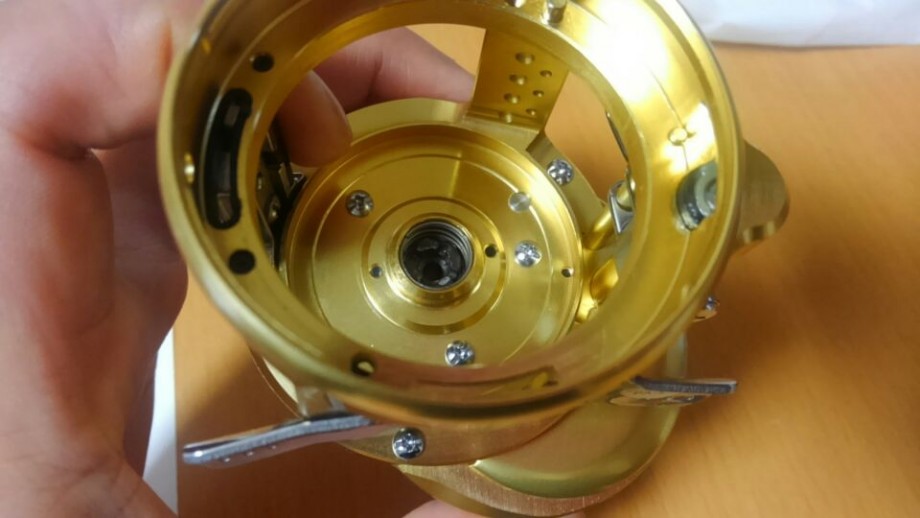

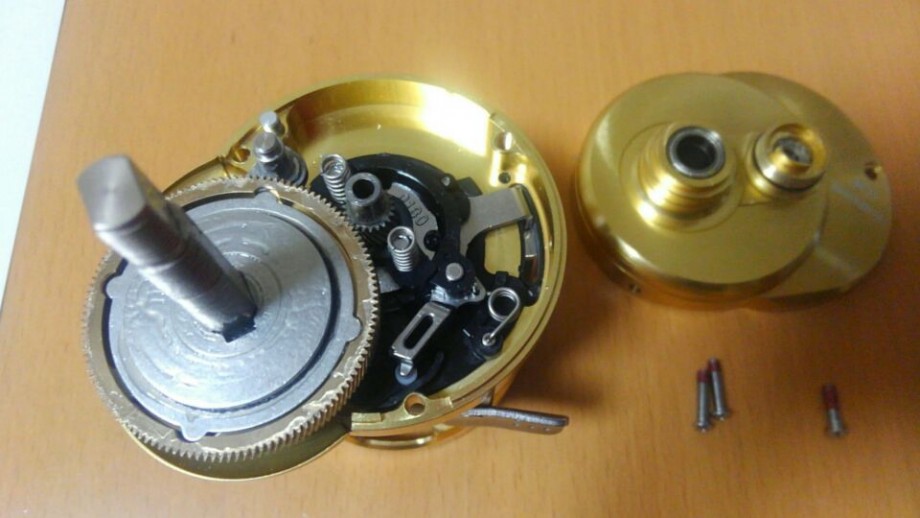

マイナスの固定ボルト１本と



外側にあるプラスの固定ボルト２本を外したら



ぱっかぁ～ん(゜o゜)！



マイクロモジュールギアが登場しました！










さぁ。。。


このくらいで辞めとくか？


今ならまだ間にあう。。。










しかし


「もうあとには引けぬ！！！」
（こんな私をどうか許しておくれ。。）










ドライブギア部とピニオンギア部を外し、


震える手を押さえながら分解を行う。。。










(゜o゜)！！！





ぱぁいーーーーーん！
（何かが飛んだ。。）





あぁぁっぁぁぁぁっぁぁぁぁぁ！！
（何が飛んだんだぁ？？）







どこどこ！？！？

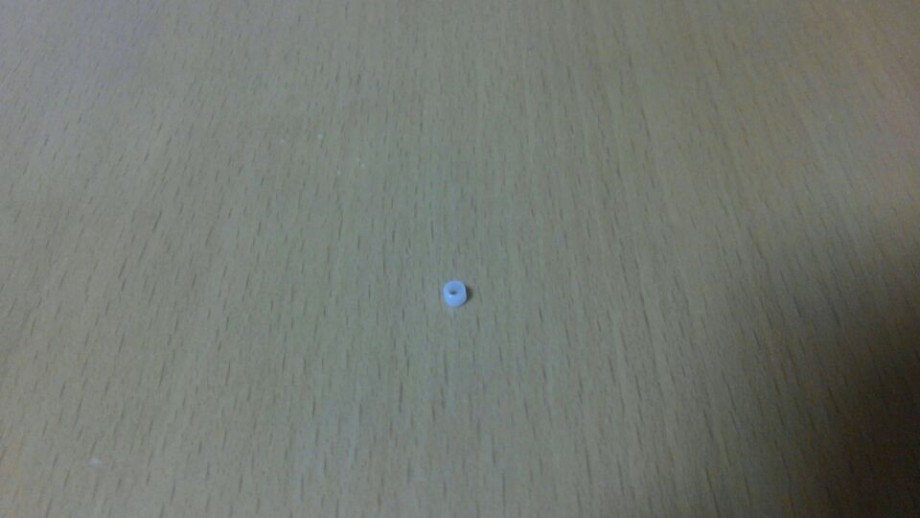

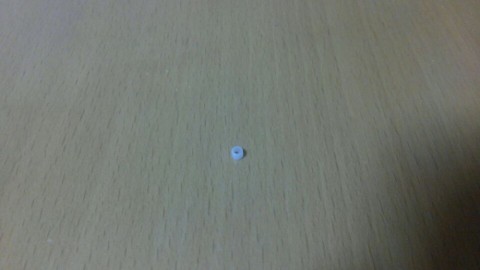

クラッチツメブッシュ。。

やっと探せた(T_T)
（お騒がせいたしました。）





その後、更に分解を進めていく。。。。。

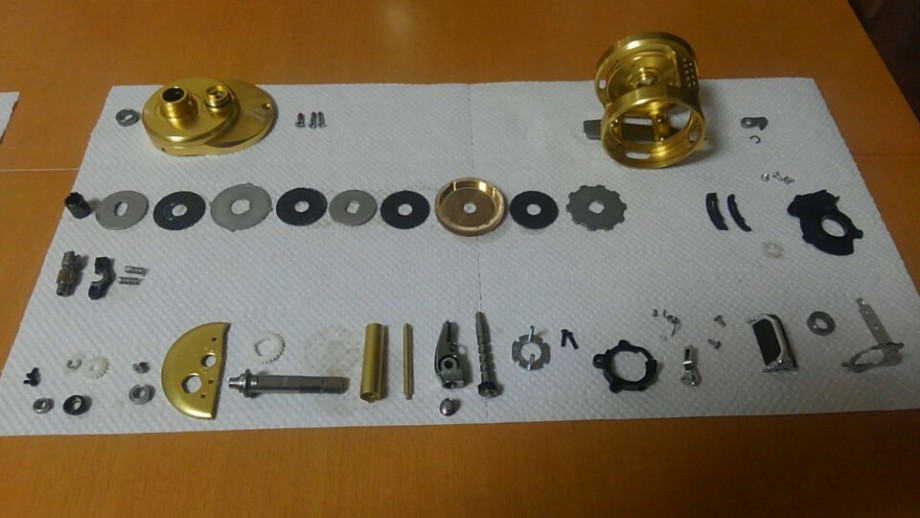

こんな感じになりました。
（素っ裸にしてやったぜぇｗｗｗ）





しかし、戻せるのか不安だなぁ～
（コーヒータイム突入。。。）

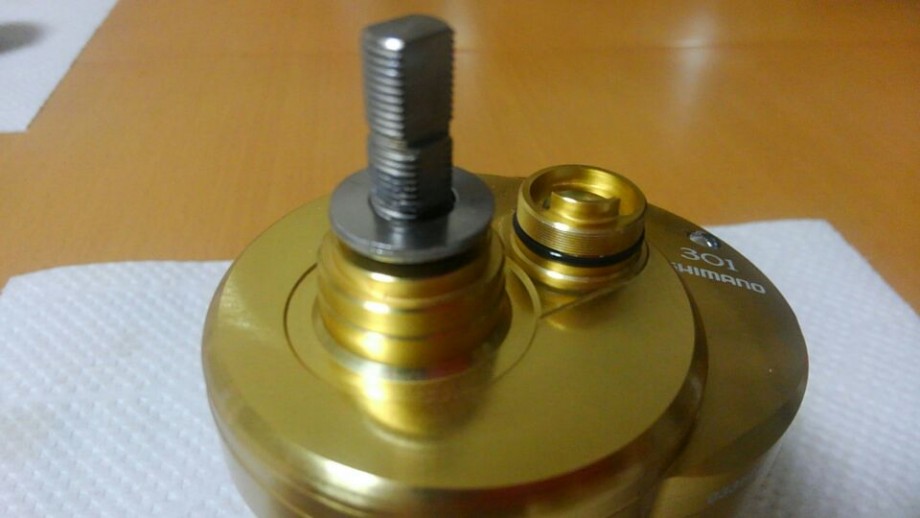

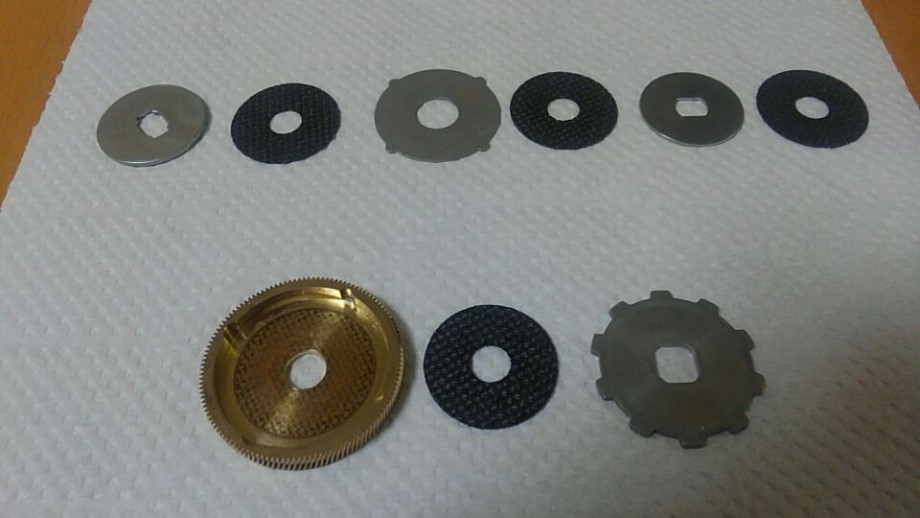

パーツクリーナーでドライブギア部とスタードラグ座金部を洗浄
（分解図44番のパーツは40番より厚かった）
（写真ではわかりにくいが座金に裏表がある様子）

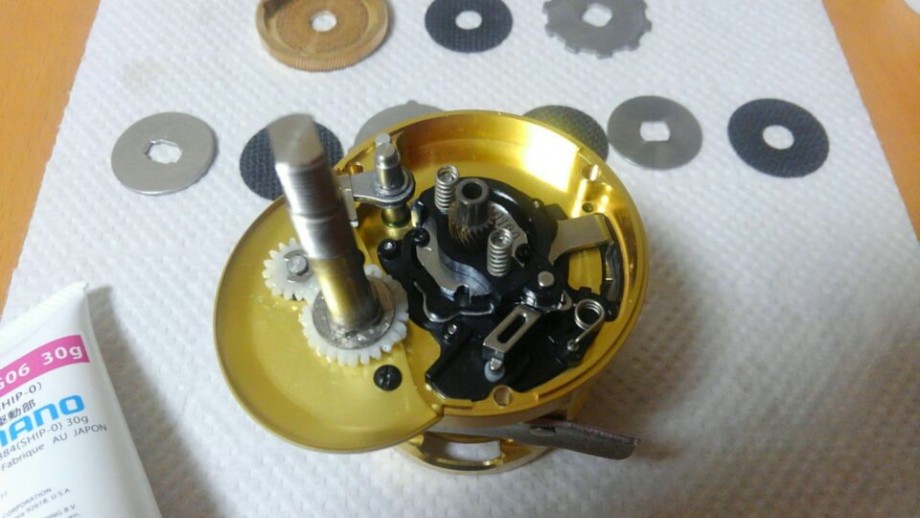

なんとか分解図を見ながら組立。。

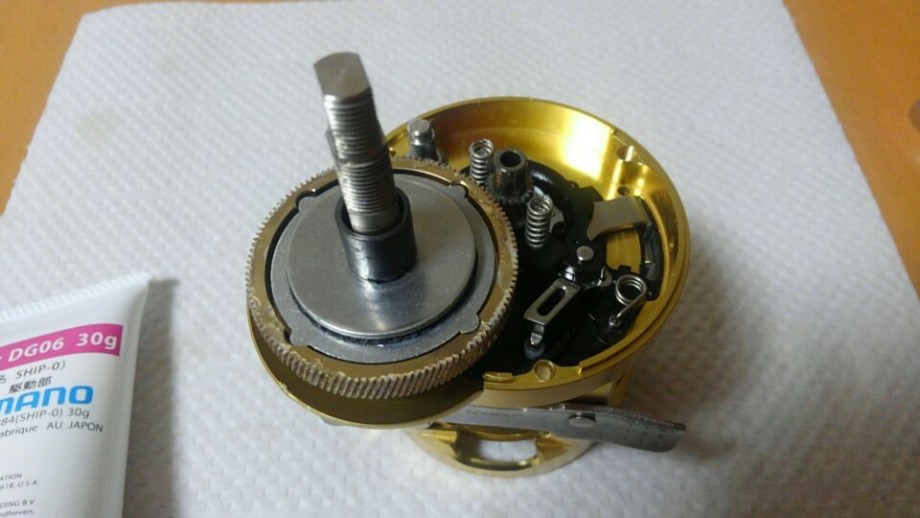

ドライブギア、スタードラグ座金、ピニオンギア装着
（ドラグ部にはDG01、ギア部にはDG06を使用）



サラバネという部品も向きがあるみたいで。。
（）←こう組むのが正解ですね。
（（←こう組むとスタードラグがやたら回転しました。。



ISO-02注入

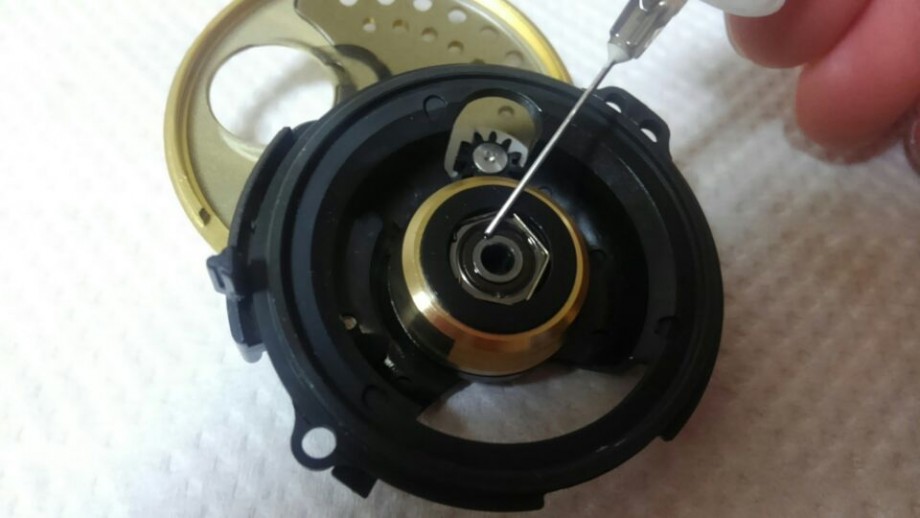

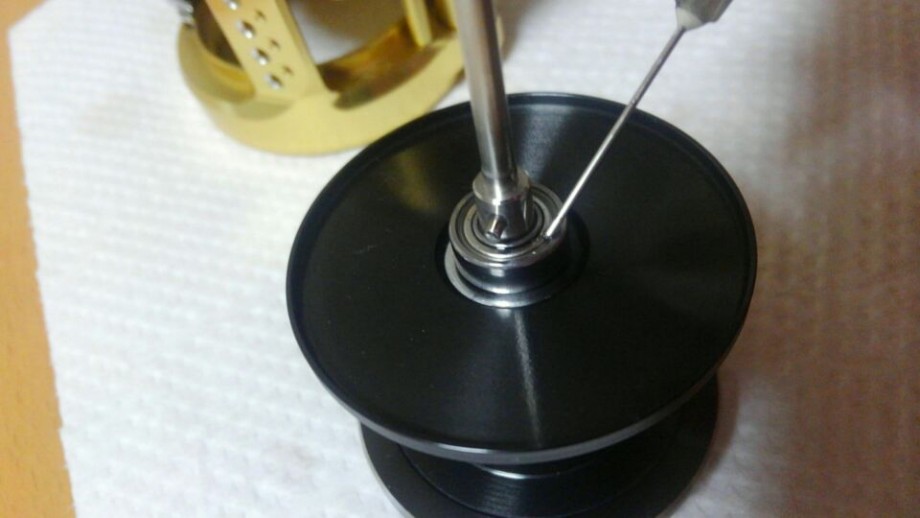

スプールに関連するベアリングにはオイルを使用してみました。。
（回転が良くなるかな！？）







完成＼(^o^)／
