フィネスバンタム再び 6 調整式マグブレーキを試作してみました(^_^;)





お待たせしました、5からのつづきです(^_^)ノ



さて〜調整式のマグブレーキを造ってみようと材料を探して廻ったのでありますよ。

伸び縮みする構造って2通り考えられますよね。
テレスコープかスパイラルか??
例えば〜茶筒みたいに蓋を引き伸ばしたり押し込んだりってのも有りかな〜って(^_^;)
この場合、ストロークが長いなら上手く行きそうなんですけどーマグネットの移動ってせいぜい5mm位でしょ。それならねじ式の方が向いてるかね。1回転で1mm位動いてくれれば良い訳でして、、、
ま、ねじ込み式の調整方式に決定〜だなと。

で〜
最初、ねじ込み式にするのならとナットやらジョイントやらを想定したんですけど、よくよく考えたら金属では加工しきらないし、それにやたら重いしね(^_^;)
DYI店をうろうろはしてみたのですけどこれは無理だなと、、、

軽くて加工が簡単で〜ねじ込み式の何か?

何かって言ってもな〜
ピント来なくてですね、あちこちと徘徊したのであります、、、
で、最終的に行き着いたのが100均ショップ。

プラスチック製で、筒状で、ねじ込み式の蓋が付いてる何か?

ってないかな〜〜〜〜〜?(^_^;)

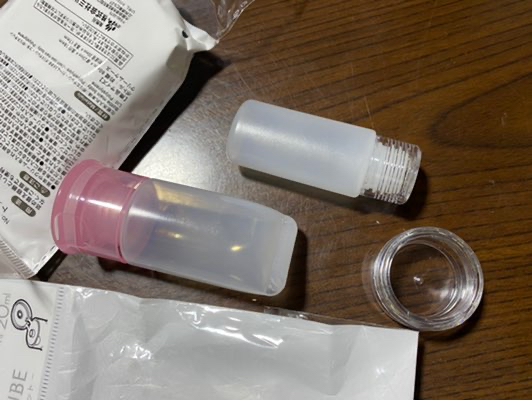

で、こう成りました次第で(^_^)ゞ




寸法的なものを予め測ってなかったので適当に見繕ったのでありますが〜持って帰ってみるとどれも寸法的に問題ありありでして、、、残ったのは

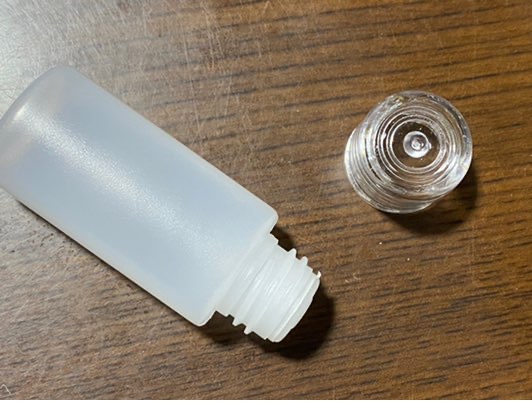

これだけ(^_^;)

雰囲気的にはちょっと細いんだけど他のは全て寸法オーバーなのでスプール内に入れる事すら出来ませんと。

ま、やってみますか、、、

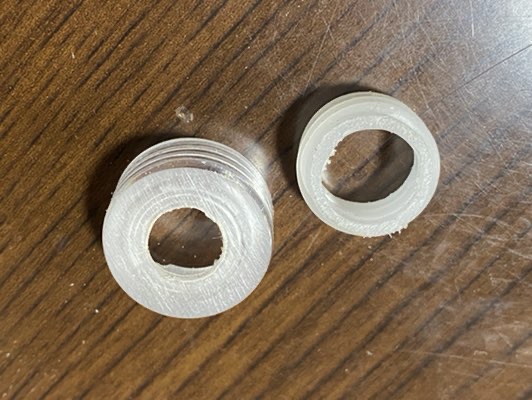

ブチっと切りましてオス部とメス部。
これが〜上手く填まってくれれば良いんだけど〜




な〜んと〜(ノ^^)ノ

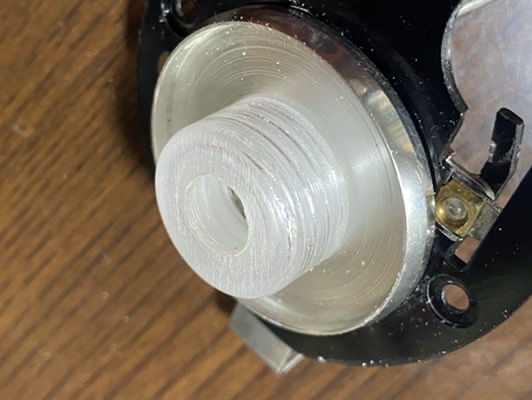

偶然にしても出来過ぎピッタンコ〜!!

ボトルの部分はポリエチレン。少し伸びるんですよ。だからほんとちょっとだけ小さい内径が良い具合に締まるんですな〜これなら接着しなくて済みますよ。脱着式にできるやん(^_^)ノ




キャップの部分はポリスチレンだって。硬いので此方はきっちりしてますからマグネットのベースに持って来いと、、、

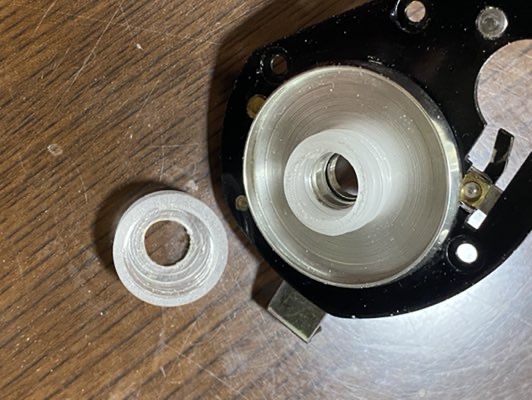

ここから高さを調整する為にもう少し削り込みまして全体で10mm程度にします。

良い感じですよ!

さて、、、
磁石をどう載せましょうかね?
このままでは外径が小さ過ぎですからもう少し大きな円にしたい。

ん〜〜〜〜

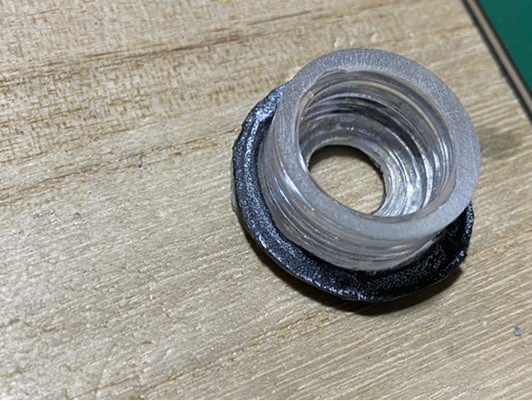

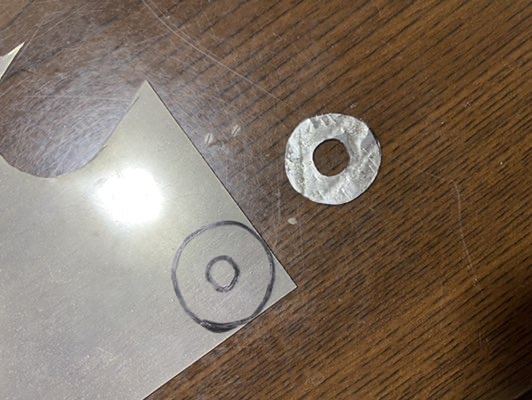

これにブリキの板を乗っけますか?

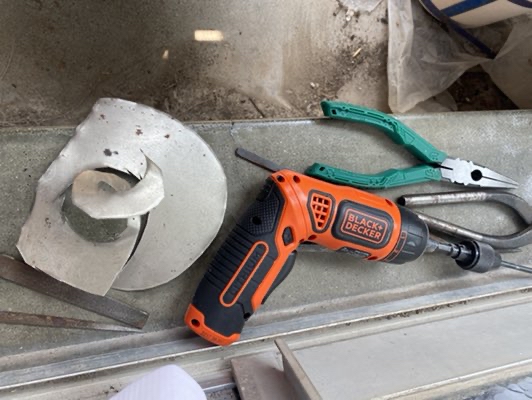

切って〜ほいで〜



ぐちゃぐちゃ(-_-#)

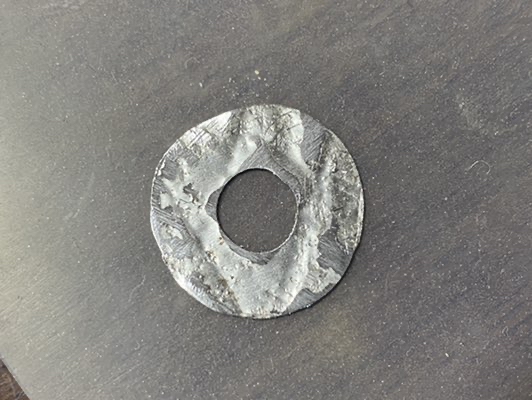

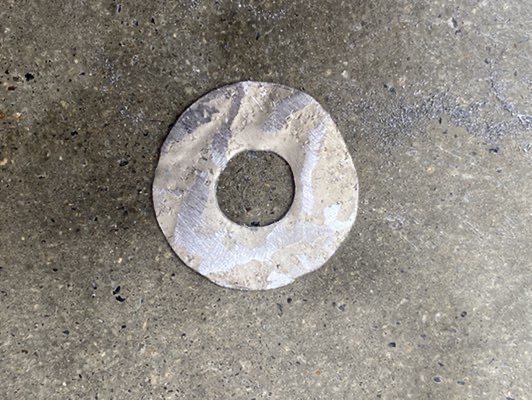

叩いて伸すか、



う〜もっと酷くなった(T^T)

気にしない気にしない(^_^;)
これに磁石が幾つ乗っかるかですが。
手持ちので厚みが選べるのは4mm系の物。

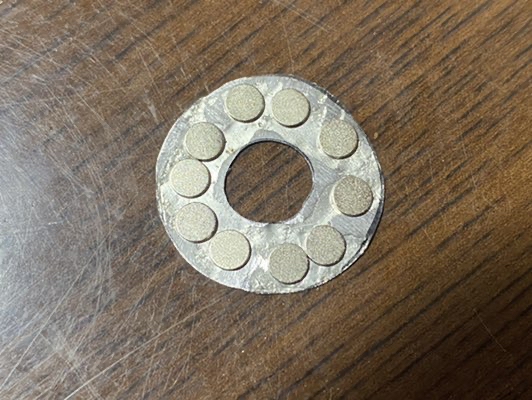

0.5mm厚の物を乗せてみましょう。




10個乗りますね〜でもこれを納める枠を造るのは難しそうですから8個で行きましょうかね?

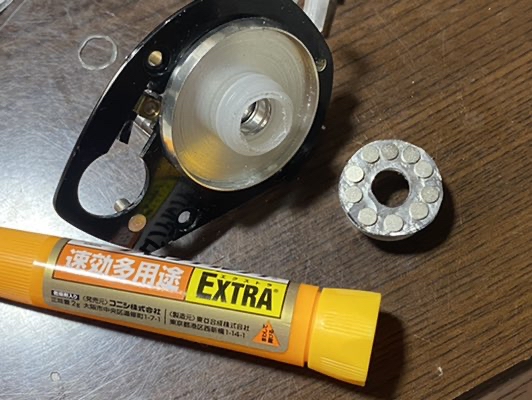

取り敢えずくっ着けてみよう。

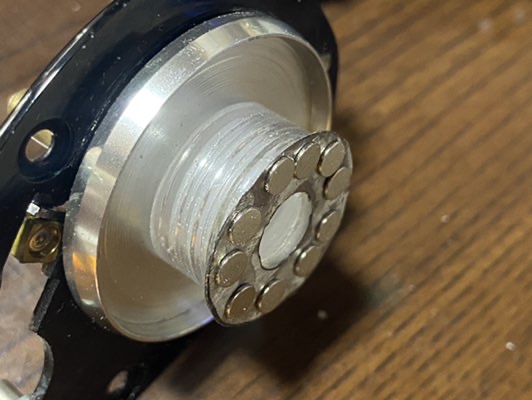

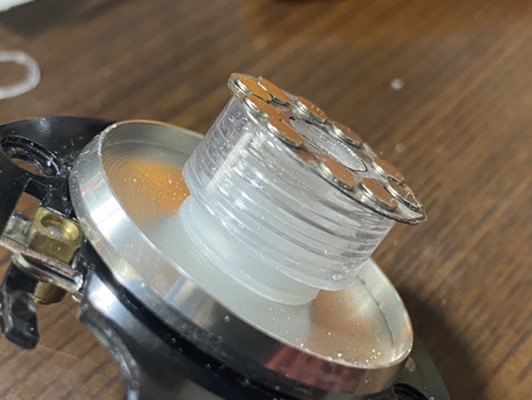

こんな感じ〜
総高さでも11mmですから調整代も約3mmは確保できます。




問題は〜こうやって緩めるとキャップ部がグラグラするんですよ〜ねじのピッチと隙間が大きいからなんですが〜このままでは勝手に動いてしまいますわね〜このガタを無くすには、、、?




これは如何かしら?(^_^;)

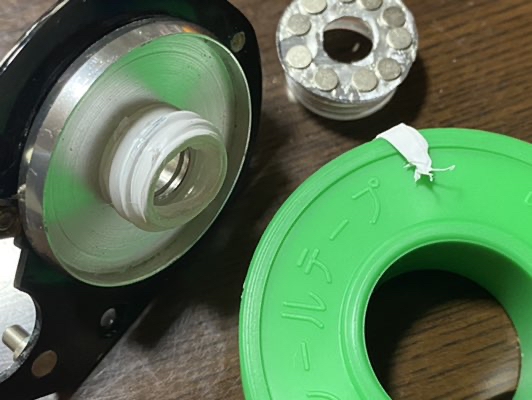

シールテープを少しきつめに巻いてねじのガタつきを押さえようと、、、
結果は上々です、良い感じですよ。
あと緩み止めに中からスプリングで押さえるのも良いよな。探しとこう(^_^)ゞ


続いて、磁石を固定する枠ですね。




DVDケースでやろうとしたら失敗した( ・_・;)
ポンチじゃ脱けなくて、、、ドリルはサイズが無い、、、如何する?

あ〜っと、、、こいつで行こうか?

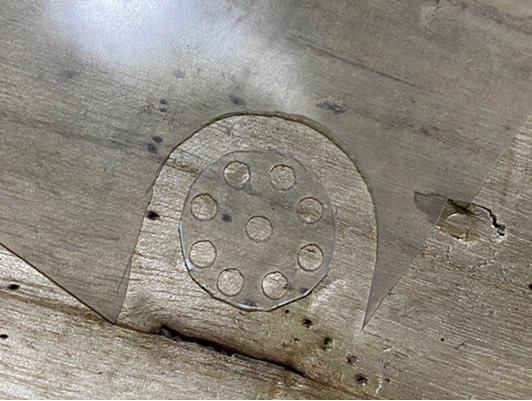

シリコンのシートです。
以前に細工の為に買っといたのが余ってましてね、厚みも0.5mmだし切るのも楽だし〜

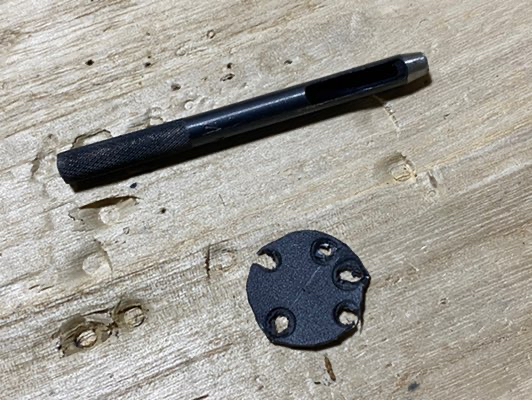

打ち抜きも奇麗に出来たっす(^_^)ゞ
真ん中はハサミで広げて〜

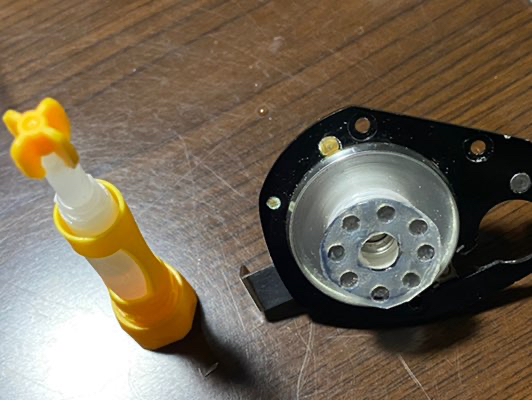

こいつも接着〜どすか〜

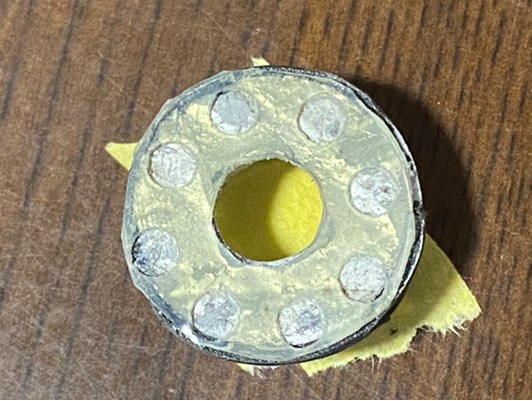

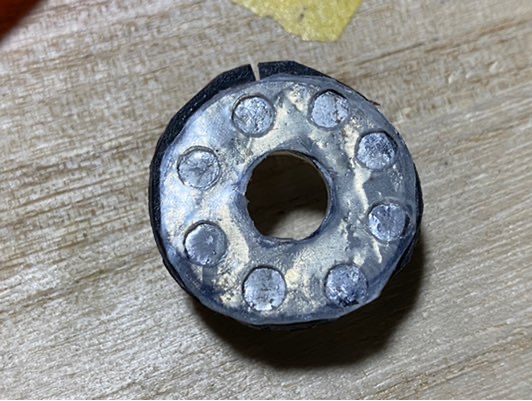

磁石もちゃんと填まるよ(^_^)ノ
でもシリコンのペラペラに厚み0.5mmのブリキ板じゃへなへなで強度が不足だ。指で強く押さえたら簡単に曲がっちゃうよな〜
少し補強したいのけど、、、

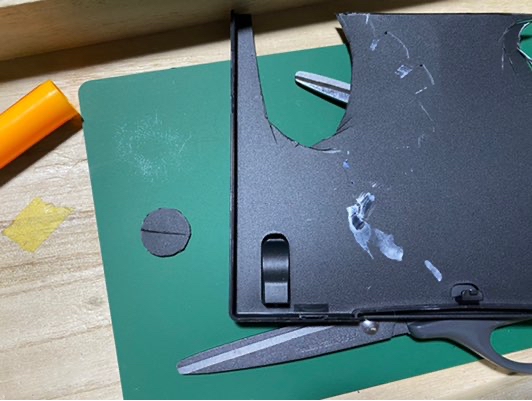

あっ、DVDケース(^_^)ノ




チョキチョキって〜

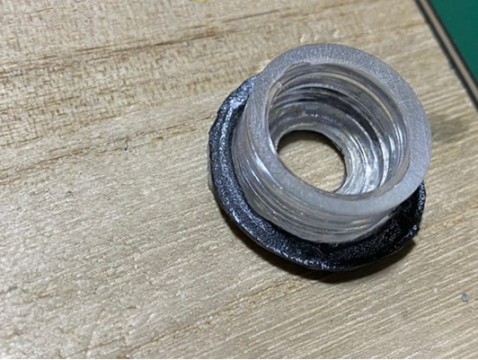

裏側からリング状に巻き付けて〜接着〜



いよいよ見苦しく成ってきましたね、、、

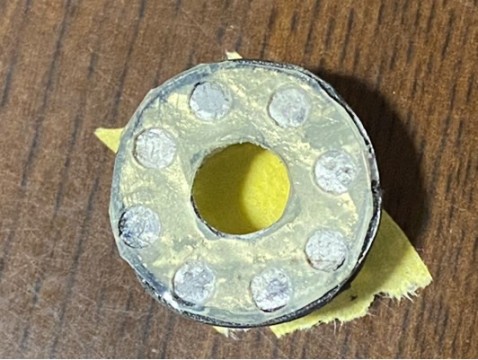

軽く削って誤魔化して〜




どすか(^_^)ノ
ええんじゃない?
色塗ってさらに粗を隠そう!

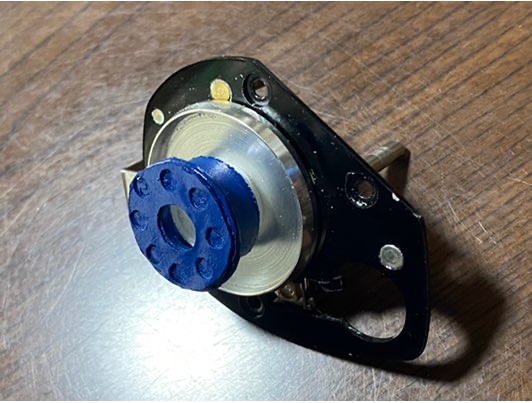

お〜バッチリやん(^_^)ノ

どうだ〜?

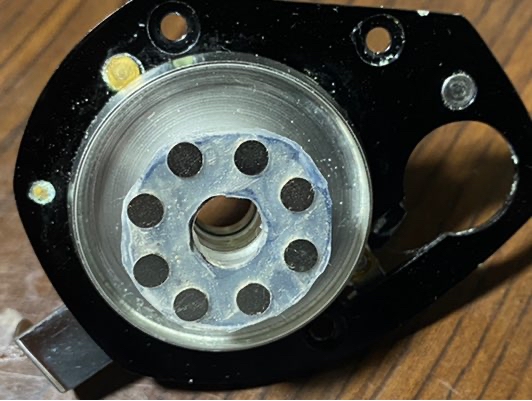

調整式マグネットブレーキユニット完成です!



あら?

これって試作じゃなかったの?


気にしない気にしない、、、、
新たに造りなおすのは面倒くさ〜い〜し
だからこれで完成って事にしましょうよ〜(^_^)ノ


完成です(^_^)ゞ
