▼ 単三１本ライトの８２０ルーメン　計画その3

自作ライト投稿
ＬＥＤは、無事で、ほっとしました。
前回で安全性の大切さを痛感し、安全対策を中心に
仕様変更しました。
まず、充電池の過放電対策でﾌﾟﾛﾃｸﾄ回路を入れます。
素直に保護回路付き充電池を使えば良いのですが、
あえて、ライトの中に組み込みます。
18650用のﾌﾟﾛﾃｸﾄ 回路にMOSFETを追加して、
ON抵抗を下げます。
ハンダ付けが細かすぎて、拡大鏡で見ても、
確認が困難です。

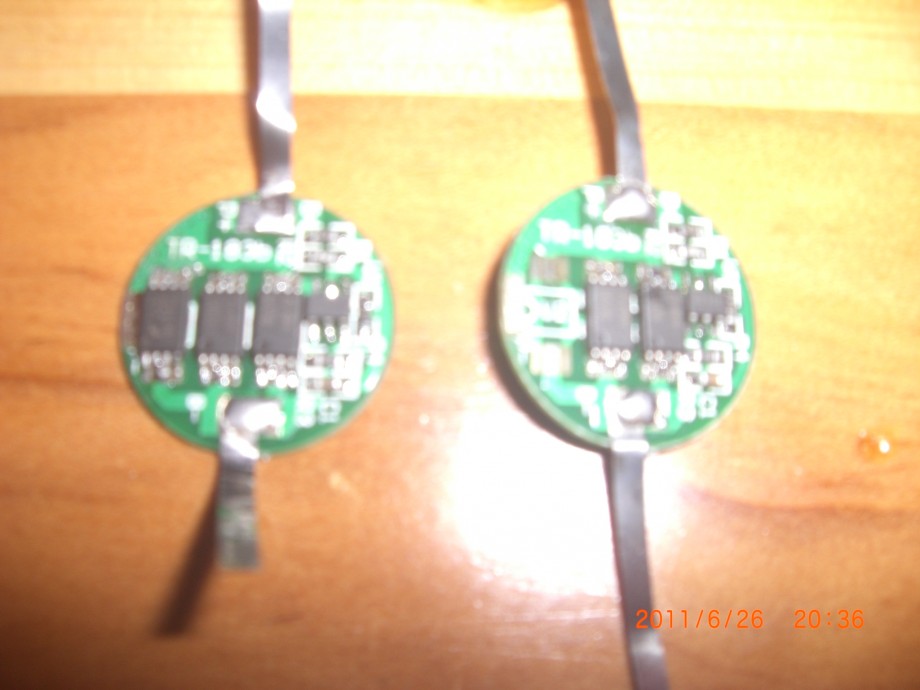

左側ＦＥＴ追加品／右側ノーマル品
この回路を追加すると、2.7Vまで電圧が落ちると電源をカットしてくれます。（充電池の過放電防止）

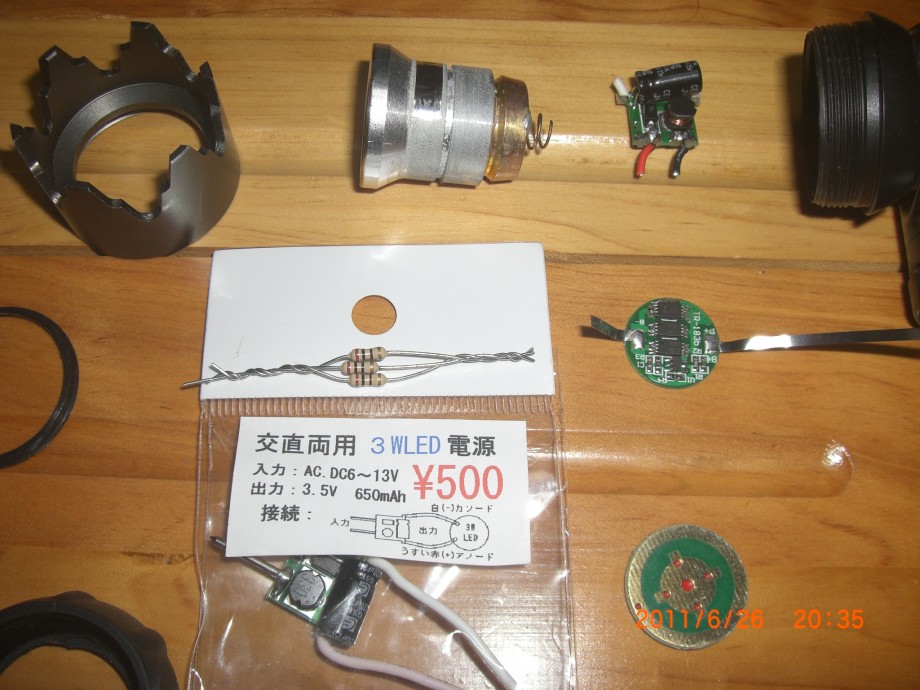

今回の追加候補部品達
ＬＥＤエミッターは、CREE XM-L　T6（公称８２０ルーメン
です・実際は、500ﾙｰﾒﾝぐらい）
現在、自分が調べた限りでは、市販品は、200ルーメン
までが、上限で、ＬＥＤは、XR-E（安物）が多いような？
もっとも、XM-L　T6 でも、単4×3本では、もっと暗いけど・・・


次に、１モード（フルのみ）から、減光を追加
します。
中央の３Ｗ ＬＥＤ電源を試したが、本体が
小さすぎて、入りません。
そこで、１０Ω抵抗を３個束にして、減光モード
にします。

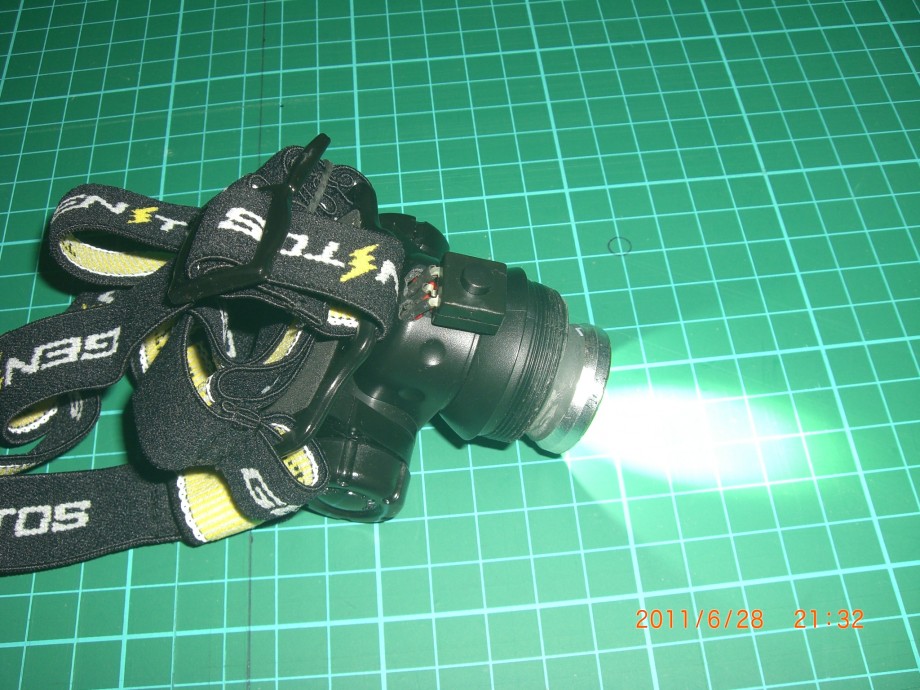

それを点灯すると・・・

見事に減光しました。
こちらを通常モードで使用すれば、発熱が
少なく、安全にルアー交換出来ます。
次に

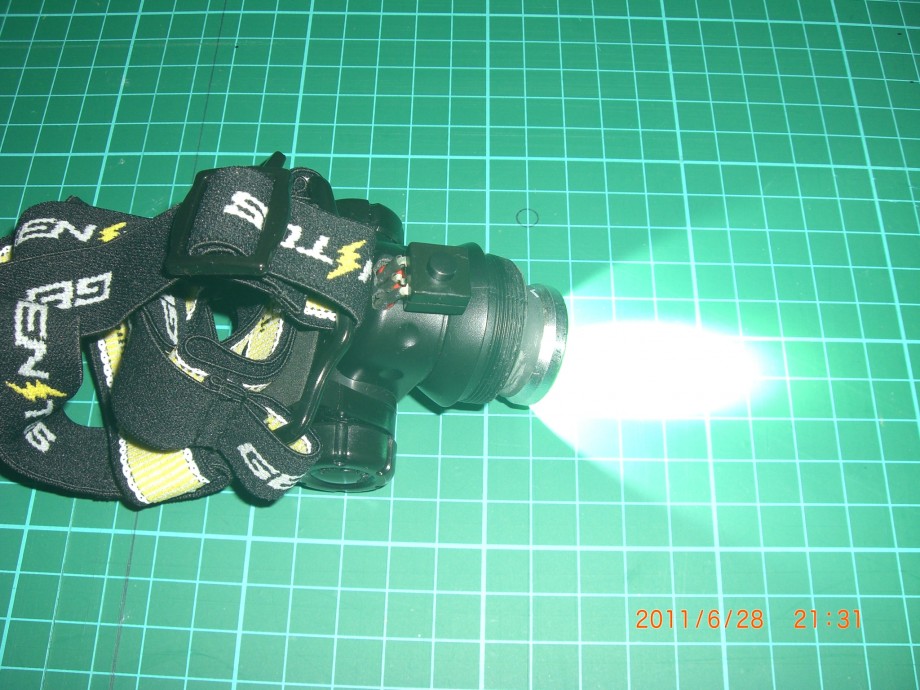

フルパワーです。写真では、余り解りませんが、
物凄くまぶしい！（推定５００ルーメン？）
市販ヘッドライトとは、次元が違います！
（発熱も凄すぎます）

こちらは、ターボモードで使う事にします。
ﾌﾟﾛﾃｸﾄ回路追加の影響は、無さそうです。

しかし、回路を詰め込んだ為、フタが使えなく
なりました。

次回、放熱も考えて、フタとレンズカバーを
作ります。
