ドラグメンテ(画像込み)

夜勤で昼間時間があったので月下美人2004Hのノーマルスプールでドラグメンテをしたので画像を含め解説いたします。   メカニズムさえ理解できれば簡単なので参考にしていただけると幸いです。



まずは、スプールの中にある6角のドラグリングを外しますが、手近にある爪楊枝で簡単に外せます。   ただ、飛ばしたりすると大きくても見つけにくい部品なので口元が出たら手でサポートするのが賢明です。

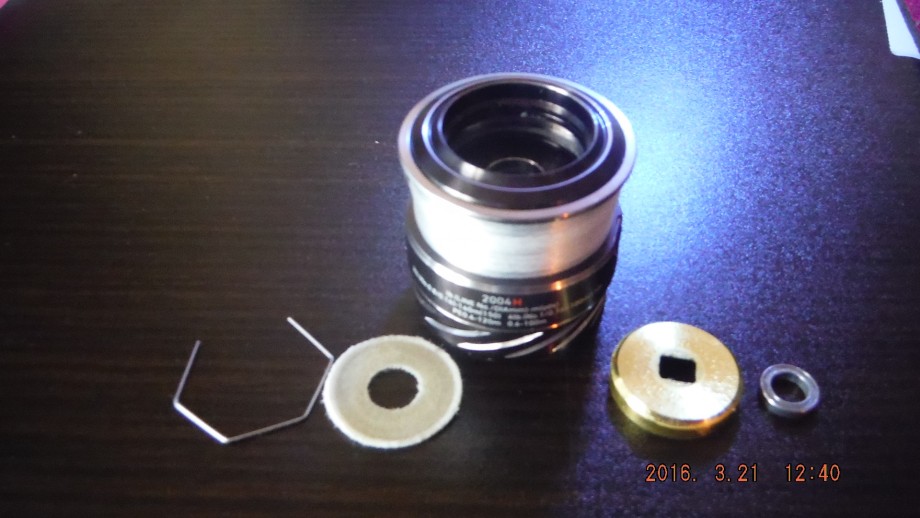

で、外した写真

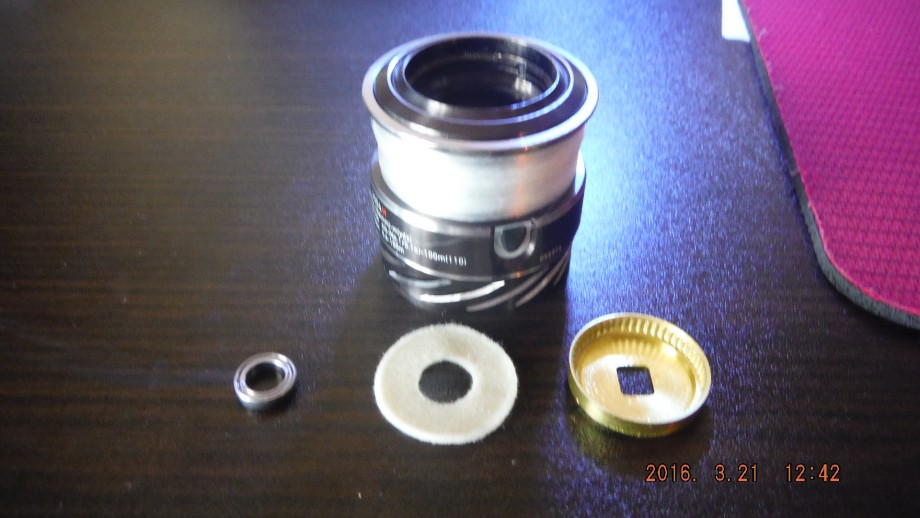

ドラグリング・ドラグワッシャー・スプール本体・ドラグラチェット、スプールボールベアリングの5点で構成されています。



次に、ドラグワッシャーとスプールボールベアリングの洗浄&脱脂を行います。

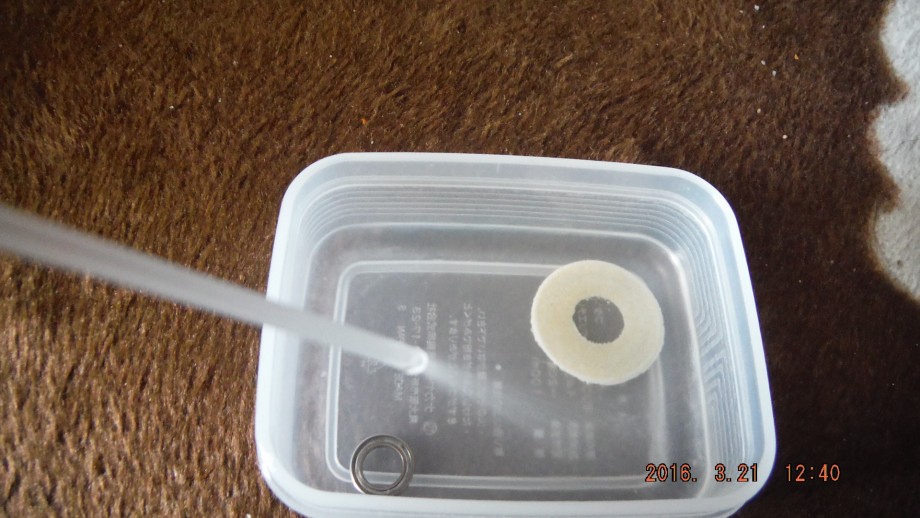

小型タッパーなどの容器にワッシャーとベアリングを入れ、パーツクリーナーに含浸させ、ワッシャーは手で軽く揉みながら中のグリスも落とします。  ベアリングはもう少し余裕があればヘッジホッグ スタジオのベアリングチェッカーに着けてしっかり洗浄するか、メガネを洗浄する「超音波洗浄機」で綺麗にするのがよろしいかとオイラは考えております。




そして乾燥・・・・・30分程度乾燥させます。



次に、UTDグリスの塗布です。

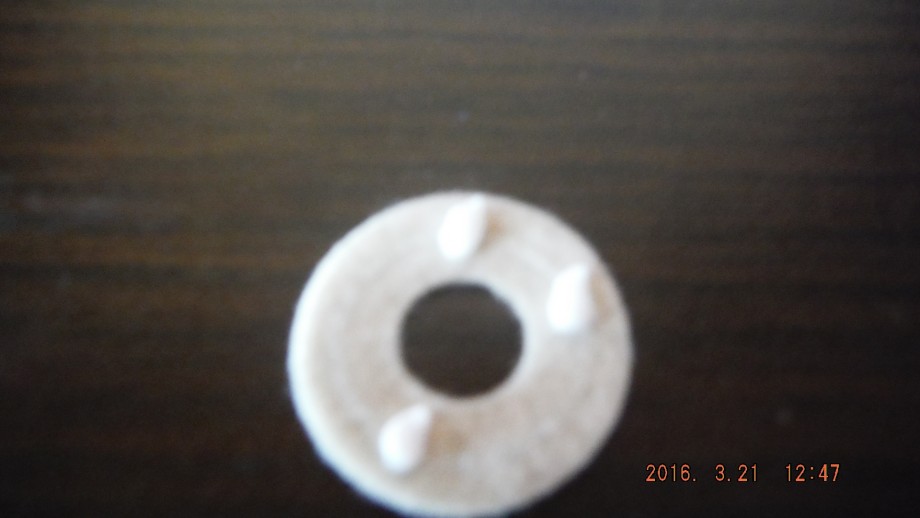

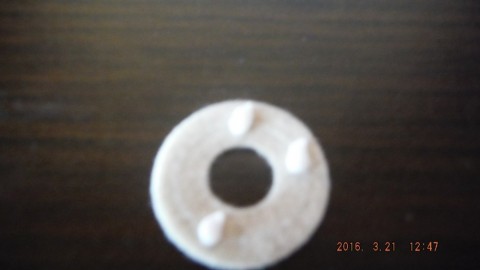

説明書通りに「米粒程度のグリスを3粒程度出し、塗りこみ」を表裏に行います。



そして、組み込み・・・・・。

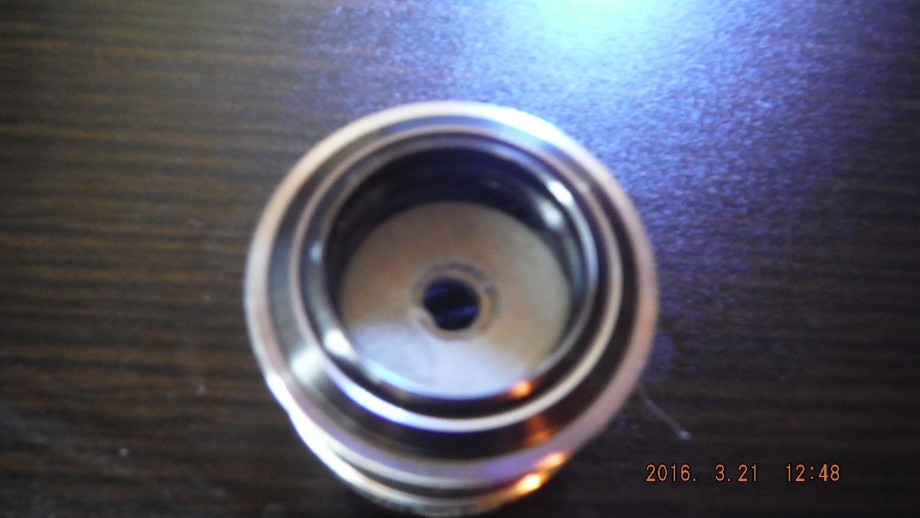

ベアリングに少量の純正オイルを塗布し、ワッシャーを組み込みます。

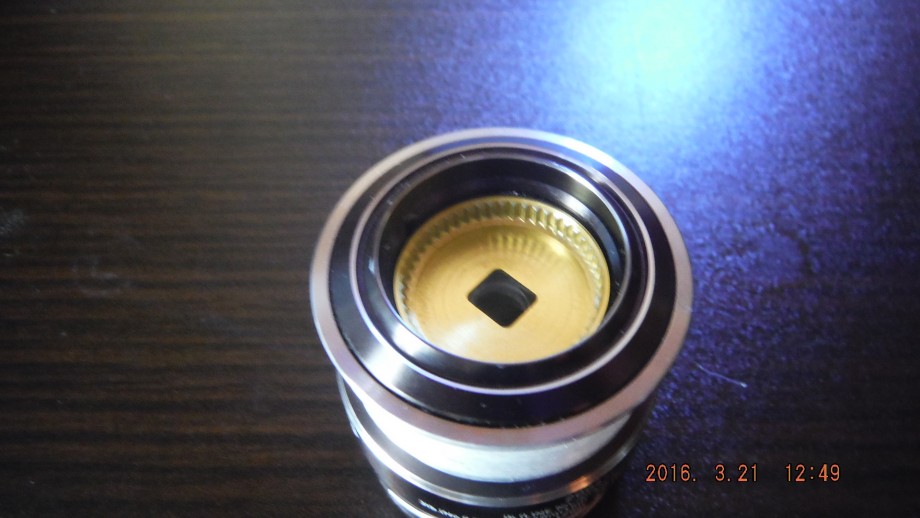

仕上げでドラグラチェット、ドラグリングを組み込み、リールに取り付け動作確認すれば完了です



1時間程度で出来るお手軽メンテです。   凝りだすとグリスの種類でハマリ込むこと請け合いです  ハンドルノブ・ドラグ系はイジって楽しいです・・・・・。



これを期にオイラは「仲間内のリールの簡単メンテを趣味から一歩踏み込んだこだわりのセッティング」をやってあげようと思っております。

カスタマイズの一歩ですしね  ハンドルの巻き心地も変わりますし、感度も向上する、ドラグも古いリールなら元通りとまではいかないにしても、回復できる・・・・・思い入れのあるリールなら何とかしてあげたいという思いから自宅で「工房」でもやろうかと考えております
